在进行 CFD（Computational Fluid Dynamics，计算流体力学）仿真过程中，“Fluent 不收敛”几乎是所有工程人员都会遇到的问题。

很多人在使用 ANSYS Fluent 时，经常会看到类似情况：

• Residual（残差）曲线持续震荡；
• 迭代计算无法下降；
• 计算过程中出现 Divergence（发散）；
• 残差降低但结果仍然不可信；
• 修改求解参数后仍然无法稳定。

那么，Fluent 为什么会不收敛？

实际上，CFD计算不收敛通常不是单一因素导致，而是由：

• 流动物理复杂性；
• 网格质量；
• 边界条件设置；
• 湍流模型选择；
• 求解控制参数；

等多个因素共同影响。

这次我们结合工程 CFD 仿真实践，对 Fluent 不收敛的典型场景、判断方法以及优化思路进行总结。

一、Fluent计算不收敛的常见复杂工况

1. 高速流动 / 高雷诺数气动问题

典型应用场景：

• 高压气体射流；
• 高速飞行器流场；
• 高速外流场分析。

为什么容易导致不收敛？

高速流动过程中，流速变化可能导致：

• 密度变化明显；
• 压力梯度快速变化；
• 动量方程迭代震荡。

同时，进出口压力差较大时，初始流场与实际工况存在较大差异，容易导致计算初期通量失衡。

因此，高速、高压差气动问题通常对：

• 网格质量；
• 初始场设置；
• 松弛因子；

具有更高要求。

2. 多相流仿真

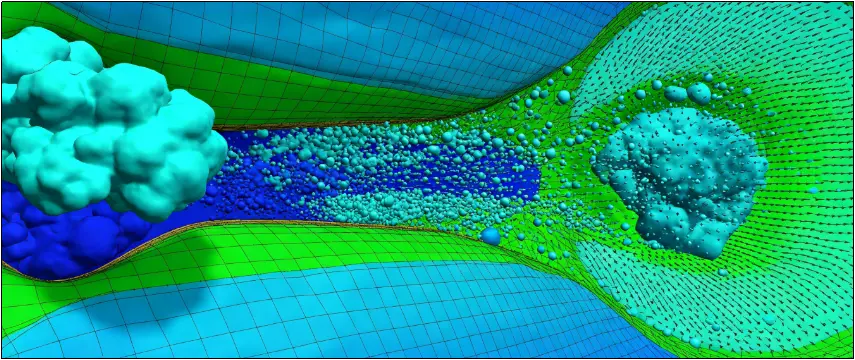

   多相流场景


典型应用场景：

• 管道气液两相流；
• 油箱晃荡 VOF 模型；
• 喷雾蒸发与冷凝。

不收敛原因：

多相流相比单相流更加复杂，主要原因包括：

（1）相间密度差异大

气液两相之间密度可能跨越多个数量级，导致：

• 体积分数变化剧烈；
• 界面区域梯度突变。

（2）相变和空化问题

如果存在：

   高涡流场景


• 空化；
• 蒸发；
• 冷凝；

会导致局部密度发生瞬态变化。

（3）源项影响

界面张力、曳力模型等源项过强，也可能导致迭代过程不稳定。

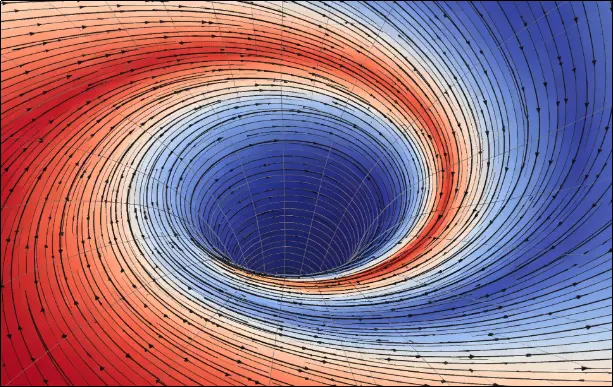

3. 高涡流复杂流场

典型应用场景：

• 旋风分离器；
• 离心泵；
• 涡旋压缩机。

不收敛原因：

复杂旋转流动中通常存在：

• 大范围旋涡；
• 回流区域；
• 强烈湍流耗散。

这些区域容易出现：

• 湍流动能 k 局部峰值异常；
• 耗散率 ε 波动；
• 动量方程持续震荡。

同时，近壁区域回流会导致：

• 边界层分离；
• 局部速度方向反复变化。

从而降低计算稳定性。

4. 燃烧与化学反应多组分输运问题

典型应用：

• 柴油燃烧室；
• 燃气预混燃烧；
• 烟气组分反应分析。

不收敛原因：

燃烧问题通常涉及：

• 流动；
• 传热；
• 化学反应；
• 组分输运；

多个物理过程耦合。

其中：

温度变化

燃烧放热会导致：

• 温度快速升高；
• 流体物性发生非线性变化。

化学反应源项

化学反应速率可能远大于对流扩散过程，使迭代过程出现剧烈波动。

最终可能导致：

• 局部区域计算失真；
• 全流场不稳定。

5. 动网格与流固耦合瞬态计算

   流固耦合场景


典型应用：

• 发动机活塞运动；
• 阀门启闭过程；
• 叶片颤振流固耦合。

不收敛原因：

动态仿真过程中：

（1）网格实时变化

动态网格更新可能导致：

• 局部网格畸变；
• 单元体积突变。

（2）时间步设置问题

时间步过大会导致：

• 无法捕捉瞬态流场变化；
• 对流项离散误差增加。

（3）运动边界影响

运动速度突变会造成局部通量瞬间失衡。

二、Fluent如何判断计算真正收敛？

很多用户认为：

“Residual下降了，就是收敛。”

实际上，这是不完整的。

一个可靠的 CFD 收敛判断，需要综合：

1. 残差曲线；
2. 关键物理量监控；
3. 全流域守恒检查。

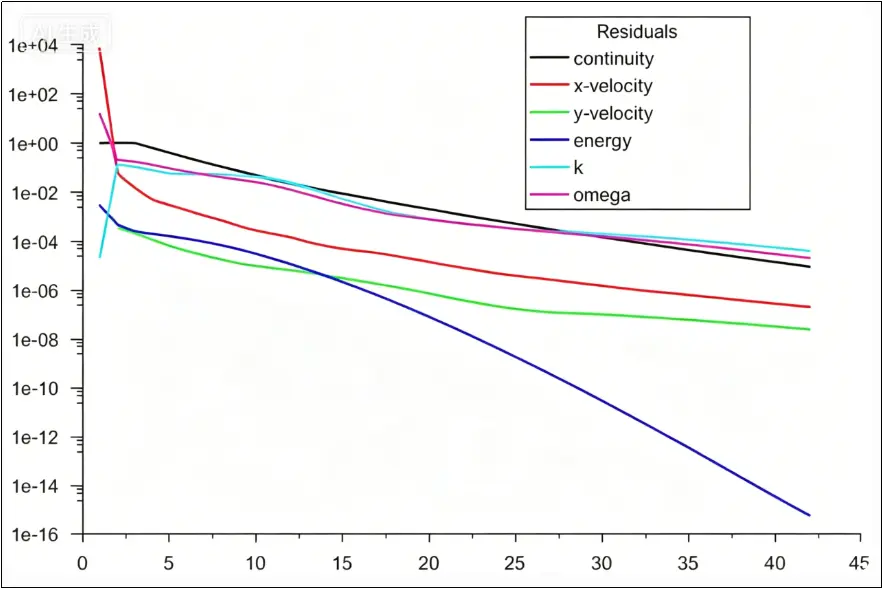

   残差曲线


1. 通过Residual残差判断

对于常规不可压缩单相流：

通常参考：

• 连续性残差 < 1e-3；
• 动量、k、ε残差 < 1e-6。

对于：

• 多相流；
• 燃烧；
• 复杂反应流；

残差标准可以适当放宽：

• 连续性残差约1e-2；
• 组分、能量残差约1e-5。

如果出现：

• 残差长期震荡；
• 下降后突然反弹；
• 后期持续升高；

通常说明计算没有真正收敛。

2. 监控关键物理量变化

除了残差，还需要设置监测点，例如：

• 入口压力；
• 出口压力；
• 流速；
• 温度；
• 流量。

判断标准：

连续500步计算过程中：

• 监测值波动小于0.5%；
• 曲线趋于稳定；
• 无持续漂移。

如果出现：

• 单方向持续增加；
• 周期性大幅震荡；

即使残差达标，也可能属于“伪收敛”。

3. 检查全流域通量守恒

CFD计算本质需要满足质量守恒和能量守恒。

因此需要检查：

质量流量

进出口质量误差：

小于0.5%。

能量通量

进出口能量误差：

小于1%。

如果：

• 通量差持续增加；
• 正负交替跳动；

说明流场仍未达到稳定状态。

三、Fluent不收敛的三个常见误区

误区1：只看残差，不看物理量

这是很多初学者最容易犯的问题。

残差满足要求：

≠

计算一定可靠。

如果：

• 流量持续变化；
• 压力持续漂移；
• 通量不守恒；

则属于假收敛。

正确方法：

同时满足：

• Residual稳定；
• 监测量稳定；
• 守恒满足。

误区2：依靠参数调整解决低质量网格

很多人遇到不收敛，会不断修改：

• 松弛因子；
• 离散格式；
• 求解器参数。

但是，如果根本原因是：

• 正交质量过低；
• 大面积负畸变单元；
• 网格质量差；

那么仅调整算法无法解决。

低质量网格需要重新划分优化。

误区3：盲目更换湍流模型

不同湍流模型适用于不同流动特征。

如果：

• 不分析流动类型；
• 随意替换模型；

可能导致：

• 湍流参数不匹配；
• 动能迭代震荡加剧。

湍流模型选择需要结合：

• 流动状态；
• 雷诺数；
• 分离情况；
• 工程经验。

总结：Fluent收敛问题的核心解决思路

Fluent 不收敛并不可怕，关键是找到真正原因。

工程 CFD 分析中，建议按照以下顺序排查：

第一步：检查网格质量

确认：

• 正交质量；
• Skewness；
• 网格数量及分布。

第二步：检查物理模型

包括：

• 湍流模型；
• 多相模型；
• 反应模型。

第三步：检查边界条件

确认：

• 入口出口设置；
• 初始条件；
• 物理参数。

第四步：调整求解策略

包括：

• 松弛因子；
• 离散格式；
• 时间步长。

真正可靠的 CFD 结果，不只是“计算完成”，而是需要满足：

数值收敛 + 物理稳定 + 守恒合理。

这也是工程仿真中判断 Fluent 计算结果可信度的重要标准。
