今天分享一个FLUENT的不收敛案例及其解决方法。计算的对象是一个新型的涡扇发动机加力燃烧室(图1)。在这种新型加力燃烧室中,火焰稳定器被整合到整流支板上,因此整流支板和整流锥都需要冷却。在整流支板和整流锥上开了很多小孔,冷却气从这些孔渗出,形成冷却气膜。
图1 加力燃烧室
这个算例模拟的是实验的工况。实验中没有在加力燃烧室内燃烧,而只是在“主流入口”处引入高温气体,在“冷却气入口”处引入冷却气,以检验气膜冷却的效能。
整流支板共有15块,为了减小计算量,只计算其中的一块(360°/15=24°)。主流入口和冷却气入口都采用“mass-flow-inlet”条件,其中主流入口的流量是0.8kg/s,总温是1241.3K,冷却气入口的流量是0.024kg/s,总温是490.3K。出口采用“pressure-outlet”条件,反压是101325Pa(绝对压力)。由于形状比较复杂,特别是其中有很多小孔,所以采用非结构网格,四面体单元。流体的状态方程采用理想气体(ideal-gas)模型,湍流模型采用Realizable k-ε模型。采用基于压力的求解器。
采用定常算法计算不收敛(图2;这里我们使用FLUENT默认的收敛条件,即能量方程的残差降低到1e-6以下,其余方程降低到1e-3以下)。考虑到可能是分离流诱发的非定常效应导致不收敛,我们尝试使用非定常算法。但是不幸的是非定常算法仍然不能在每个时间步内收敛。非定常计算的典型残差曲线如图3所示。
图2 定常计算的残差曲线

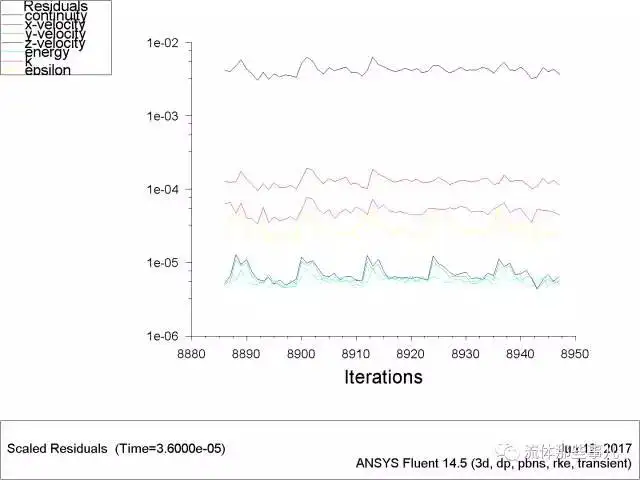

图3 非定常计算仍然不收敛。此图是时间步长设为3×10-6秒时的结果。图中显示了5个时间步的残差曲线。
为了弄清不收敛的原因,我们用MATLAB编写两个小程序。第一个程序用来产生一个命令文件j1.jou,让FLUENT迭代30次,并把每次迭代后的流场都保存到文件里面:
clear
fid=fopen('j1.jou','wt'); % 打开命令文件
n=30;
fprintf(fid,'solve update-physical-time\n'); % 下一个时间步
for i=1:n
fprintf(fid,'solve iterate 1\n'); % 迭代一次
fprintf(fid,'file interpolate write-data "d:\\case1-%d" yes yes \n',i); % 将计算结果保存到文件
end
fclose(fid); % 关闭命令文件
在FLUENT中打开非定常计算的case和data,在菜单栏选择[File]->[Read]->[Journal…],选取命令文件j1.jou,FLUENT便会更新到下一个时间步并迭代30次,并在D盘根目录下产生30个计算结果文件(图4)。

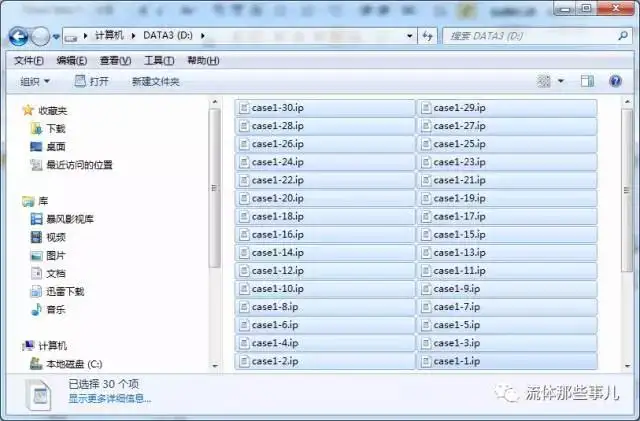

图4 计算结果文件
第二个程序分析这些计算结果,找出压力波动最剧烈的点:
clear
n=30;
m=375045; % 网格数量
n_points=15;
fid1=fopen('j2.jou','wt'); % 打开命令文件L=1;
for i=27:n
filename=sprintf('d:\\case1-%d.ip',i);
fid2=fopen(filename); % 打开计算结果文件 % ASCII码中,40代表左圆括号 % FLUENT的计算结果文件中,每一组数据都是以左圆括号开头的 % 因此,可以通过查找左圆括号的方法找到每一组数据的起点 % 需要了解更多关于FLUENT计算结果文件格式的内容,请 % 阅读User's Guide中“Format of the Interpolation File”这一节 % until函数需要自己编写,见注1
until(fid2,40);
arrx=fread(fid2,[m,1],'double'); % 读取x坐标
until(fid2,40);
arry=fread(fid2,[m,1],'double'); % 读取y坐标
until(fid2,40);
arrz=fread(fid2,[m,1],'double'); % 读取z坐标
until(fid2,40);
arrp=fread(fid2,[m,1],'double'); % 读取压力场
fclose(fid2);
if i>27 % 只关注最后三次迭代
% 比较相邻两次迭代的结果,找出压力波动最大的15个点
[sorted,ix]=sort(abs(arrp_old-arrp),'descend');
x_maxchange=arrx(ix(1:n_points));
y_maxchange=arry(ix(1:n_points));
z_maxchange=arrz(ix(1:n_points));
for j=1:n_points
% 让FLUENT标出这些点
fprintf(fid1,'surface point-surf point_%d %e %e %e\n',L,x_maxchange(j),y_maxchange(j),z_maxchange(j));
L=L+1;
end
end
arrp_old=arrp;
end
fclose(fid1); % 关闭命令文件
运行这个程序后将生成一个FLUENT命令文件j2.jou,在FLUENT中执行它,便将最后三次迭代中压力波动最剧烈的一些点标记了出来(每次迭代标记15个,共45个点)。
在FLUENT菜单栏选择[Display]->[Mesh…],将这些点显示出来,可以发现,压力波动最剧烈的点都位于出口截面上(图5)。因此推测可能是出口边界设置不当导致不收敛。
图5 压力波动最剧烈的点
尝试对出口的边界条件进行修改,发现当使用“无反射”选项(Non-Reflecting Boundary,图6)的时候,不收敛的问题就得以解决(图7)。

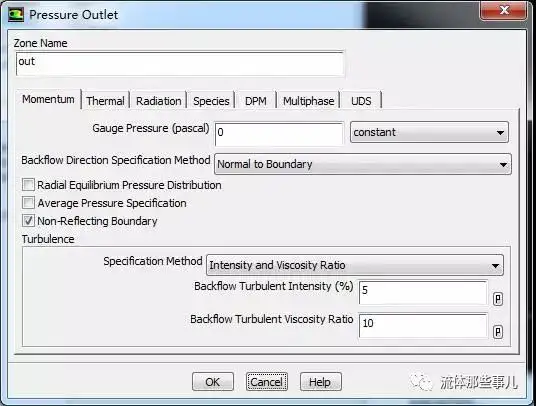

图6 “无反射”选项。由于参考压力设为101325Pa,所以表压(Gauge Pressure)是0。
图7 非定常计算的残差曲线。
时间步长设为3×10-6秒。出口边界使用“无反射”选项。图中显示了约25个时间步的残差曲线。可以看出,在每一个时间步内,残差都能降低到默认的收敛标准以下。
究其原因,在这个算例中出口边界已经达到了壅塞状态,这可以从马赫数云图上看出来(图8)。从图中可以看出,出口附近有马赫数超过1的局部超音速区域。马赫波在出口边界的反射导致了出口截面的参数不断振荡,不能收敛。这种反射是边界条件的数学处理造成的——因为我们强制地让出口截面的压力等于指定的数值,而这是不符合物理事实的。“无反射”的具体处理方法涉及特征线理论,这里不予以叙述,有兴趣的读者可以看计算流体力学原理方面的资料(例如[1];以及FLUENT的User's Guide中的“General Non-Reflecting Boundary Conditions”这一节)。

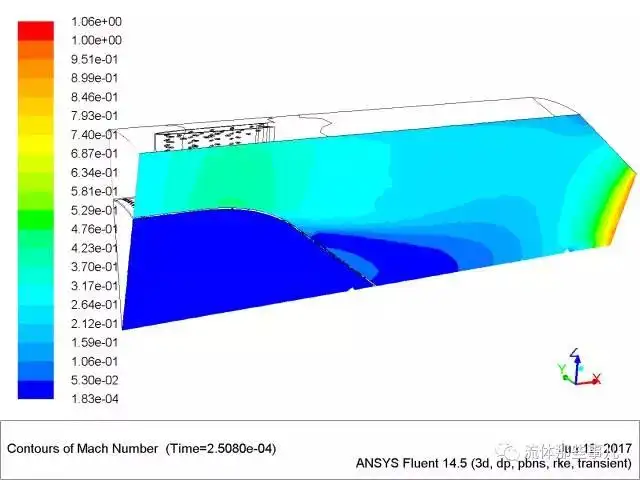

图8 马赫数云图
如果计算域的出口没有局部超音速区域,就不必将出口边界设置为无反射的了。计算实践表明,这时不将出口设成无反射的也是可以收敛的。
