Flotherm实物复杂模型处理专项与布尔运算

本期给大家带来的是关于Flotherm实物复杂模型处理专项与布尔运算研究内容，希望对大家有帮助。

本期内容为是我们VIP会员提出的问题，比较具有代表性，所以直播答疑，并录制了教程分享给大家。

其实之前也发布过一篇关于文章，详情可点击下方链接查看。

基于Flotherm软件的流道差异性对湍流模型影响的数值模拟分析​



和此处的模型处理差不多方法，本期分享的是一个水冷转接头类似的结构模型处理。



泵直角转接头（图片来源网络）

遇到这种内部多个曲面、圆柱相交，需要尽可能保持其形状的同时，又能保证仿真的效率。

UP主的推荐

      莱歌数字-结构与热设计数字化研发工匠计划1.0


¥999起

去看看

如何实现困扰了很多人。

flotherm中模型处理后的结果如下，



下面我们把几个关键步骤进行说明。

首先是简单的结构设计，通过solidworks，简单的把内部的相交圆柱画出来，见下图所示。



其次，功能分析。我们要分析进水口，入水口的位置，流向，并且对其尺寸进行测量，后续方便计算流速（如果采用流速设置方法。）

计算流速方法，可以匹配后续简化成矩形截面的入口设置。



功能分析

然后，通过flotherm 的MCAD功能模块导入3D结构模型，一般应用比较多的是step、iges格式。

UP主的推荐

      基于Flotherm的储能设备混合冷却热设计


¥99起

去看看

因为有些模型是结构工程师、或者甲方提供的，不方便提供源文件，所以采用中间格式比较合适。

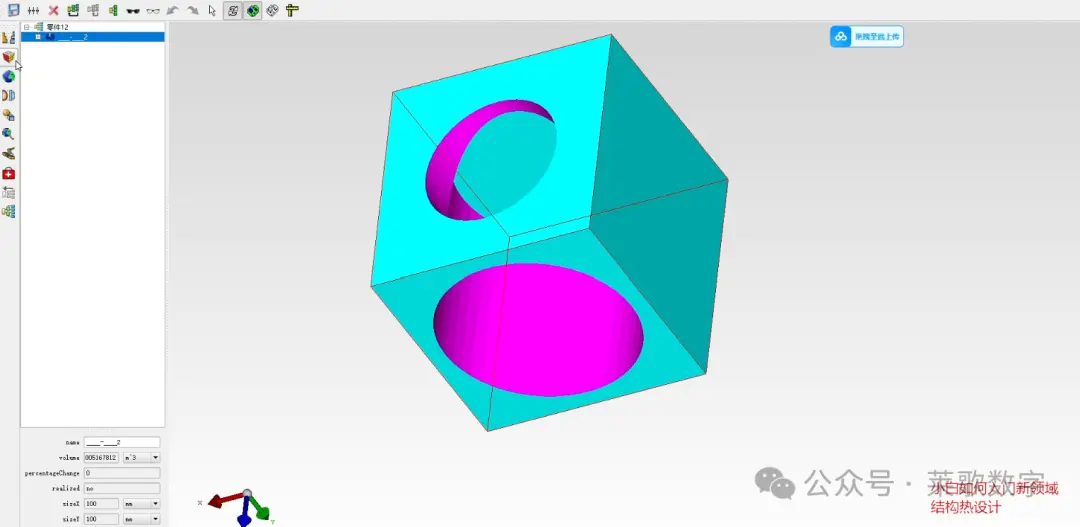

导入后的情况如下图所示，



模型导入效果图

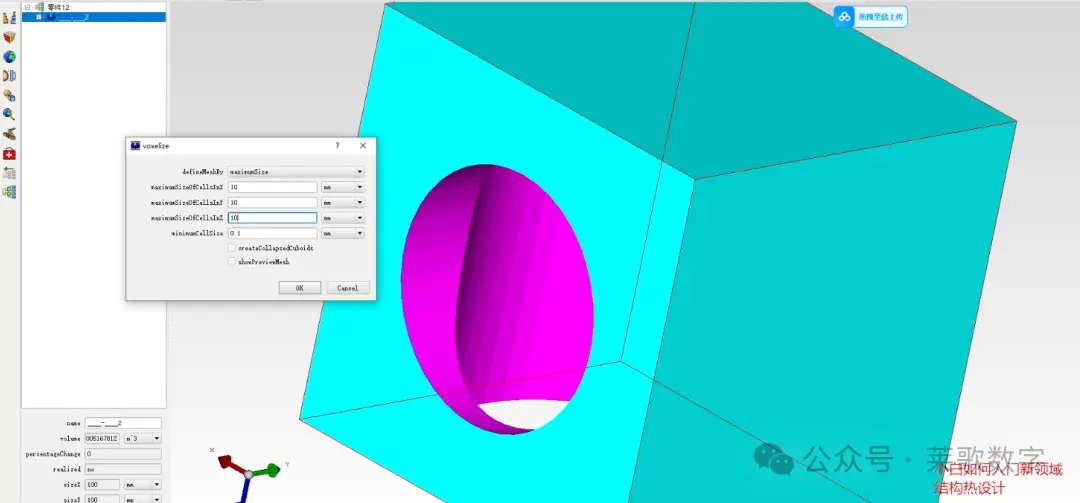

然后，通过可以尝试进行初步分解简化，此方法一般用在圆柱形模型，比如制作电解电容等元器件时用的比较多。



初步分解简化模型

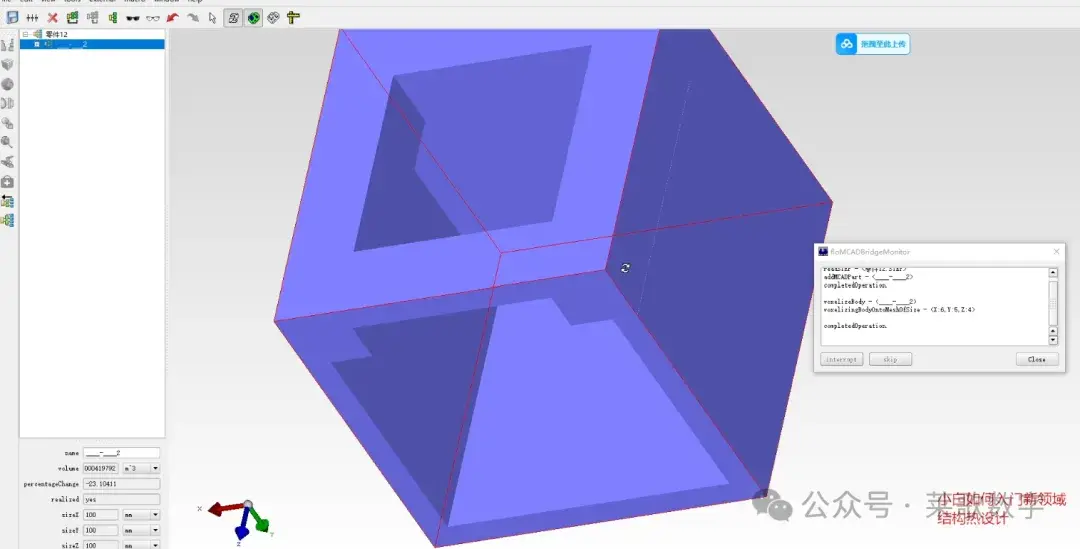

第二种是立体像素化处理



立体像素化处理

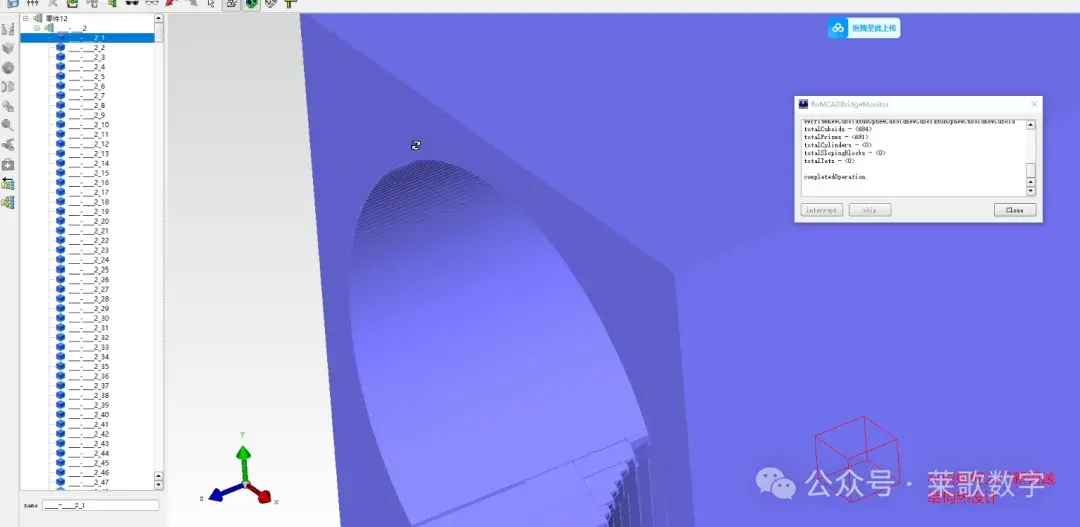

结果呈现如下，细节拉满后可以看出，它的工作原理就是有限元的方法，并且类似于堆积木的形式，通过细小的矩形3D模型颗粒，将整个外形结构拼凑出来。



立体像素化处理结果

其特点是，可以通过设置尺寸，把解决大部分复杂曲面的模型堆叠、拼凑出来。但是会造成边缘锯齿严重，网格不好调整。

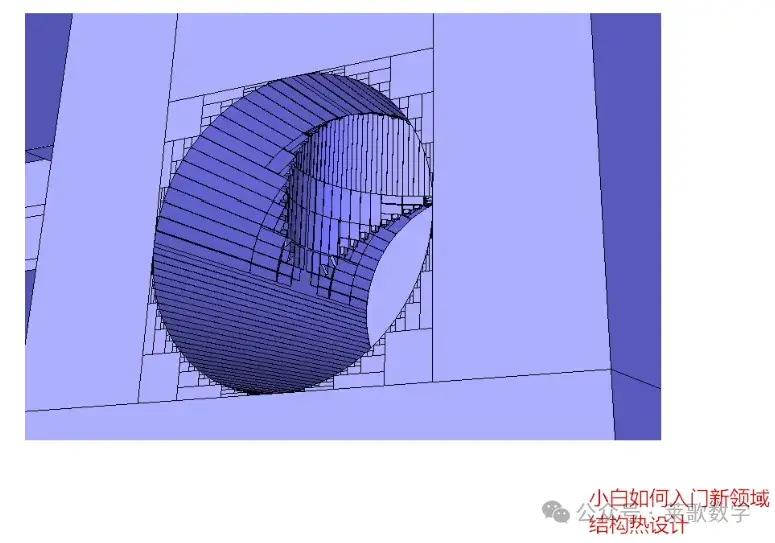

最后比较常用的处理复杂模型的工具，解剖体模型处理后的结果



解剖体模型处理

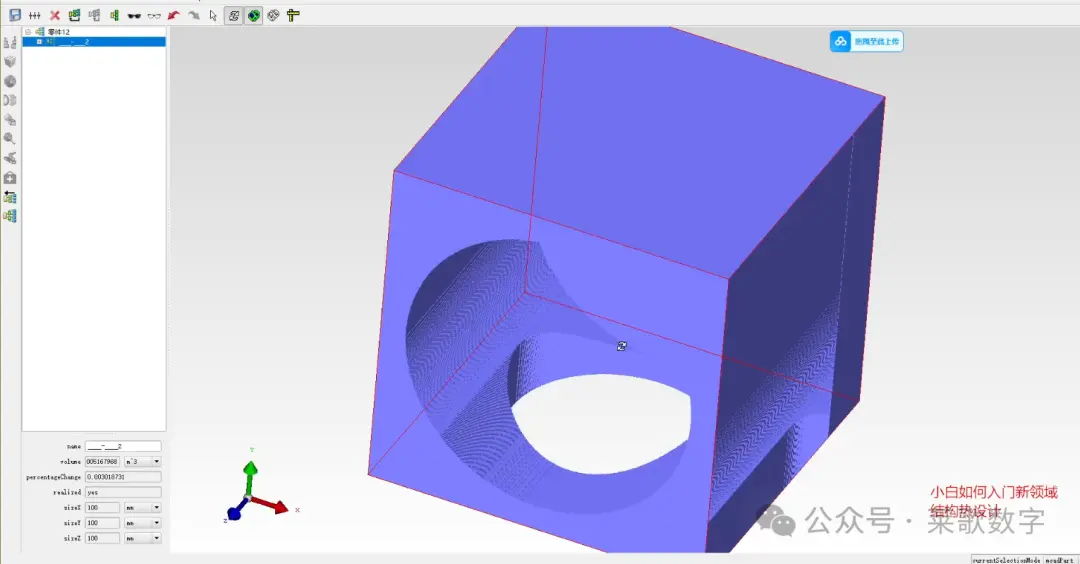

其特点是，可以通过设置参数，把复杂曲面的模型简化，外形也保持的很好，边缘清晰、顺滑，网格好调整，但处理时间会很慢。

二、布尔运算

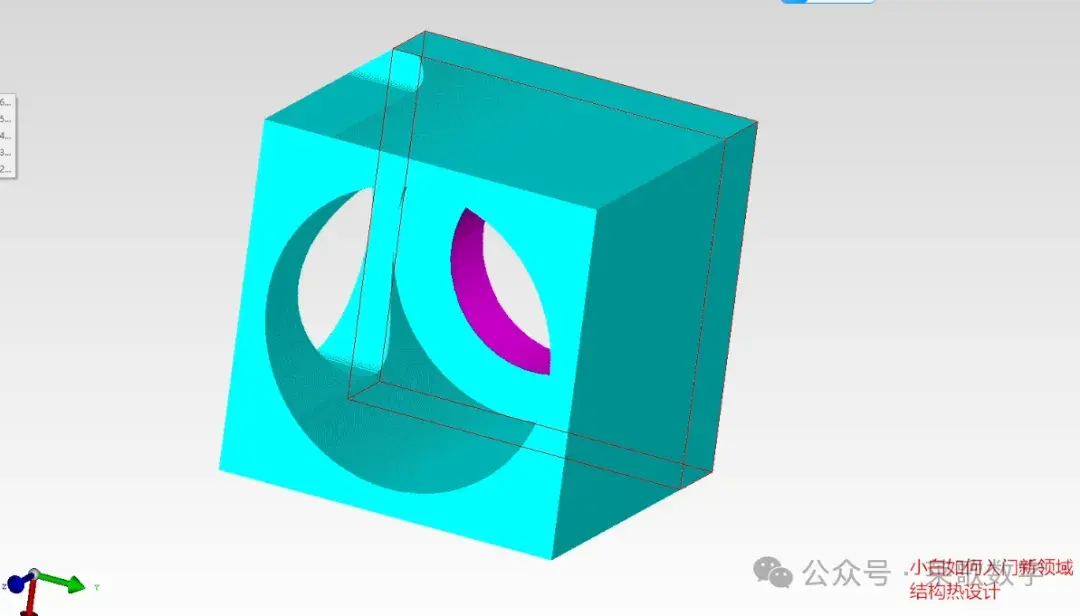

MCAD功能模块中，另外一个比较好的工具，就是布尔运算。

通过它可以快速对多个零件进行交、并、减等操作。

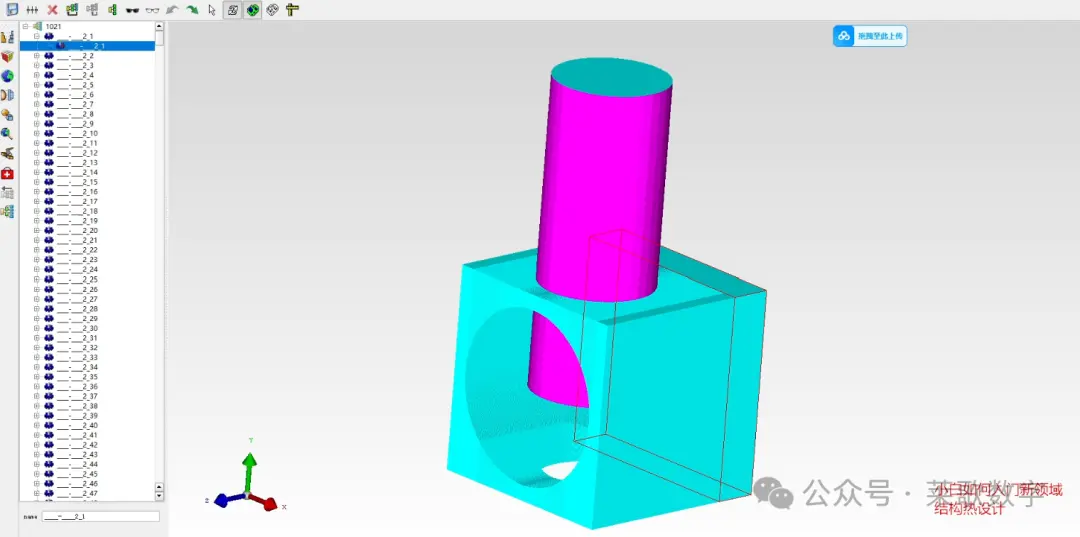

运算后的结果



此方法在解决模型干涉需求时很实用，其它应用场景，大家可以继续挖掘。

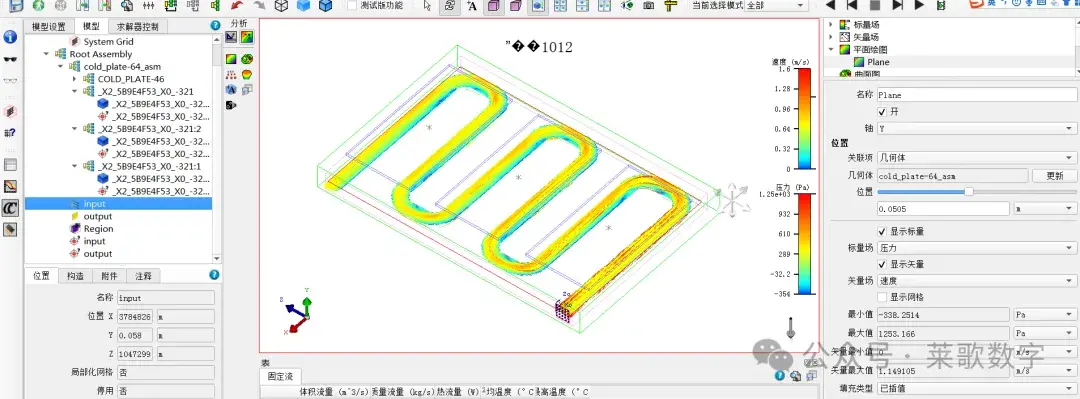

另外，还有类似多层水冷板，水流分支的进出水管预设模型，如下图所示，



处理的方法，大家可以依葫芦画瓢，多动手尝试，如果不行可以评论区留言，或后台私信小编。
