基于Flotherm软件的热管仿真技术

本期给大家带来的是关于基于Flotherm软件的热管仿真技术研究内容，希望对大家有帮助。

在做本期内容分享之前，让我们先看看关于热管的基础知识。

先搞清楚热管的原理，关键参数，然后认识在软件工具中如何进行设置，从而更正确的获得仿真的结果，为后续方案设计改善做辅助决策支撑。

之前的文章中多次分享过关于热管的内容，比如下面的几篇文章，大家可以点击下方链接进行详细了解。

热管的等效导热系数计算​

超薄平热管的热管理研究​

弯曲对热管性能的影响研究​



关于热管导热系数的计算公式

K=Q*L/A/δT

相关参考网站，链接如下

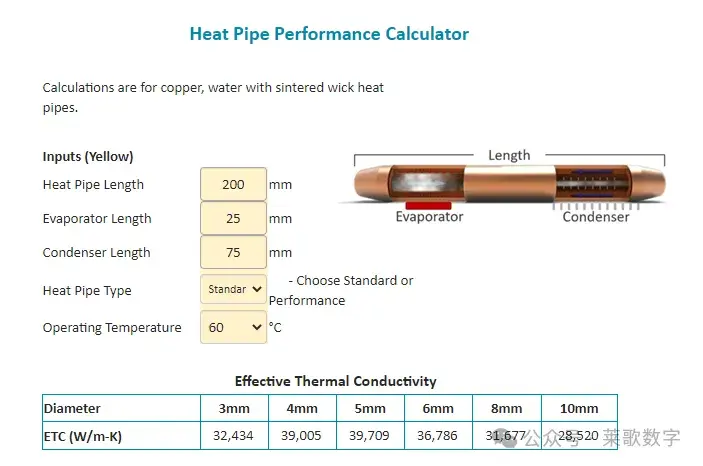

https://celsiainc.com/resources/calculators/heat-pipe-calculator/



另外，还有有效热阻计算方法，我们在直播间也有提过（想线上交流答疑的，可关注B站、视频号、DY：莱歌数字），见下图所示，

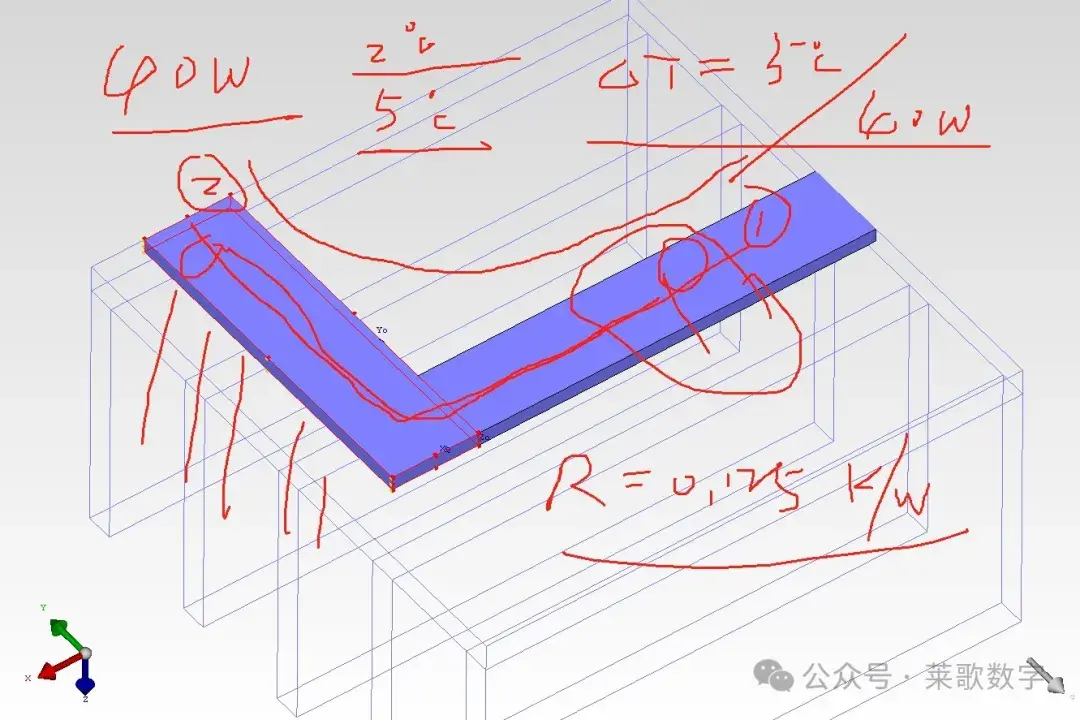

Flotherm2021.1汉化版热管设置示意图

一般热管供应商也会给出关于热管的相关参数，关键信息是这根热管的最大解热能力，比如40W，热端到冷端的最大温差2-5℃等信息。

有了以上信息就可以计算出其有效热阻。

以Flotherm为例，热管的参数设置分为有效热阻、最大热流量。

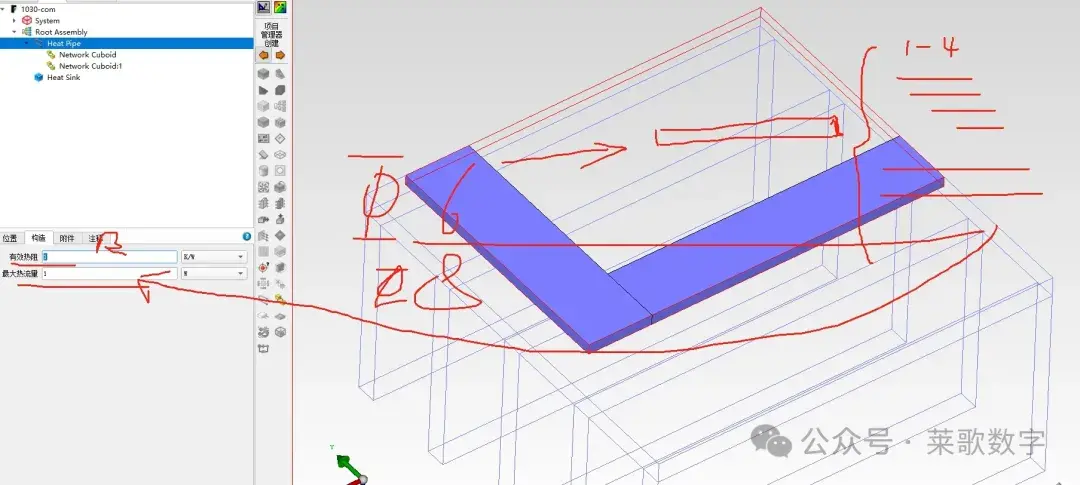

Flotherm2021.1汉化版界面示意图



在仿真时，我们需要知道所选热管的基本特性参数，可以找供应商索取，比如φ6，φ8等直径的热管，打扁后的解热能力、热阻等参数有差异。

供应商会有一个清单告知，不同的厚度，最大热流量、热阻等信息。

有了正确的参数，另外一个比较重要的就是模型。

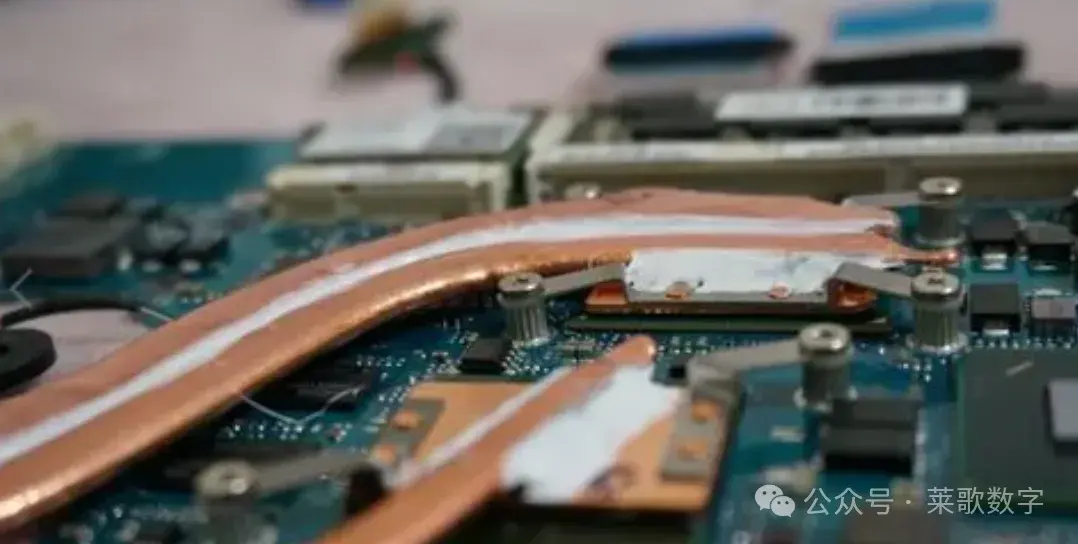

热管一般是嵌入焊接在散热器的凹槽中，如下图所示。



图片来源于网络

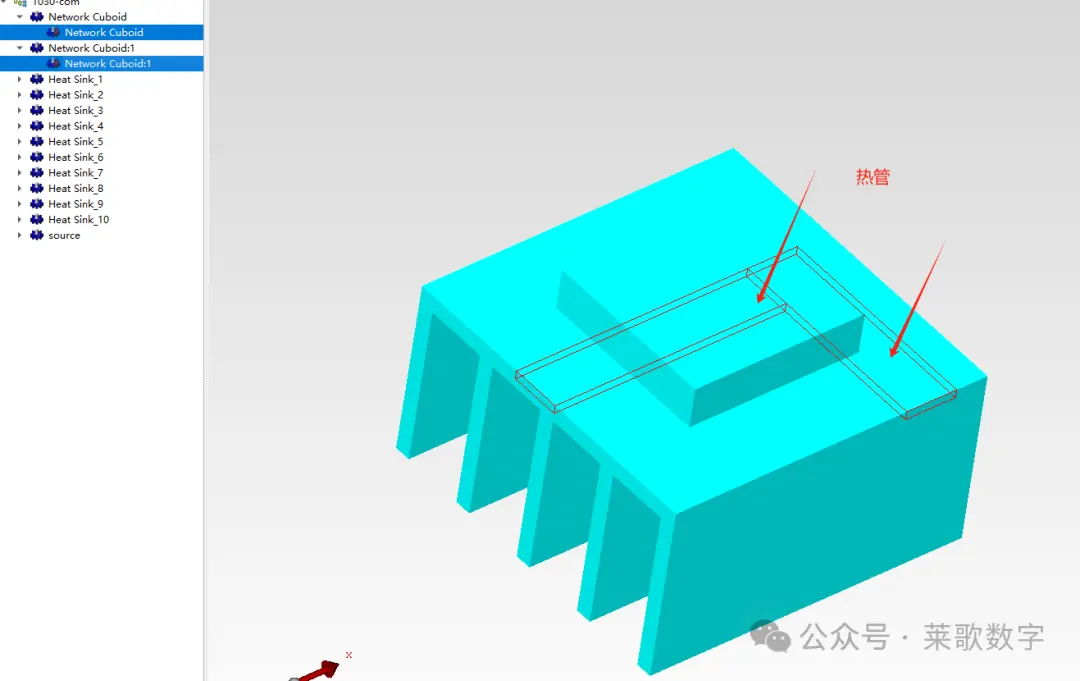

在Flotherm里面可以通过布尔运算的方法进行建模，也可以用MCAD导入solidworks或PROE等三维结构设计软件的模型进行处理，一般step、iges格式居多。



MCAD中模型的双向导通
