Flotherm 2.5版本后处理技巧解析

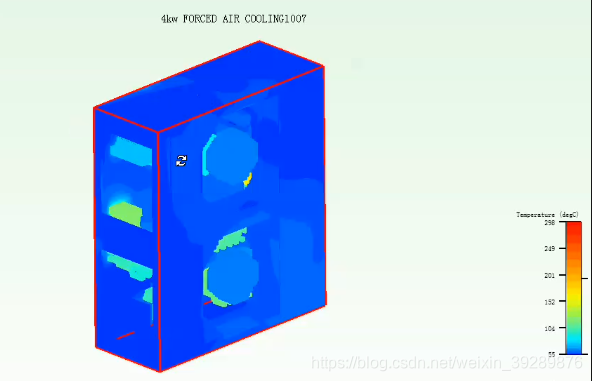

温度场

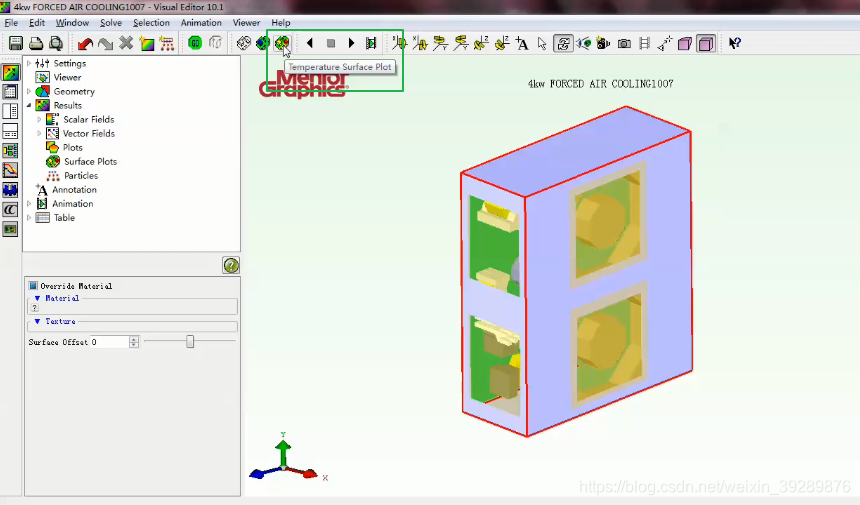

后处理点进visual editor，查看温度场

   不需要看整体，整体看会消耗内存

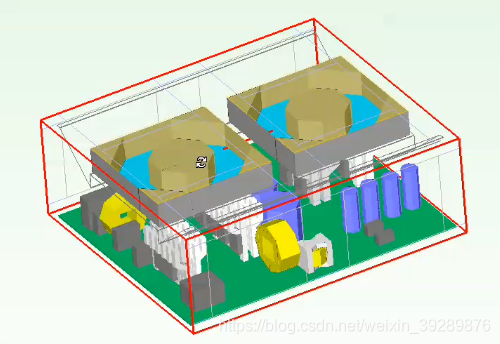

   把外壳线框显示，就在温度长边上

平面

创建平面


   可选温度速度等等，风扇进口出口速度会比较明显


   轴流扇中间无风带


   可以同时建立好几个平面

离子源

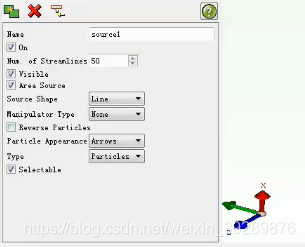

点击两个风扇创建离子源

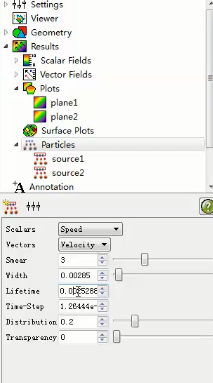

   发现太密了就修改离子属性

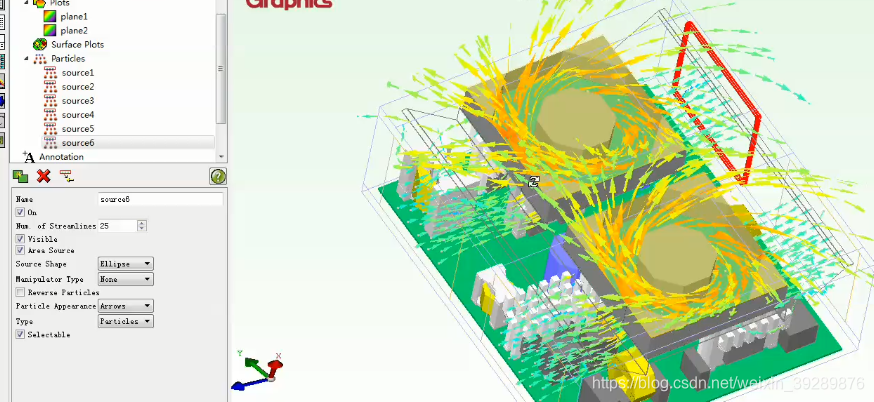

   要看向外的就把四个出口各加上一个离子源

单点注释

希望查看整流桥表面温度

注释一下就可以显示

动画创建

i是轴侧视图，目前是两帧


该是循环反转，不点就一直是正向的

最后一个就是输出动画

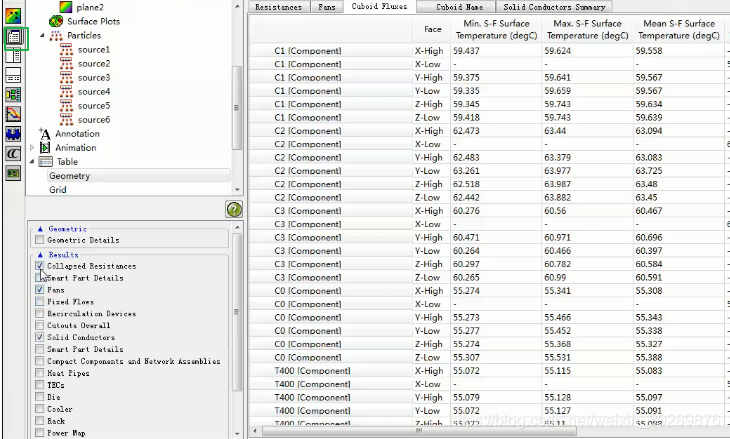

数据输出

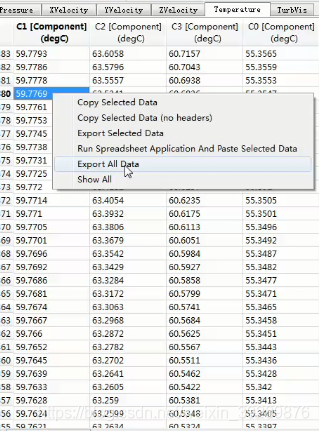

   数据导出
