粉体定量供料系统设计含开题报告，proe三维加18张CAD图纸

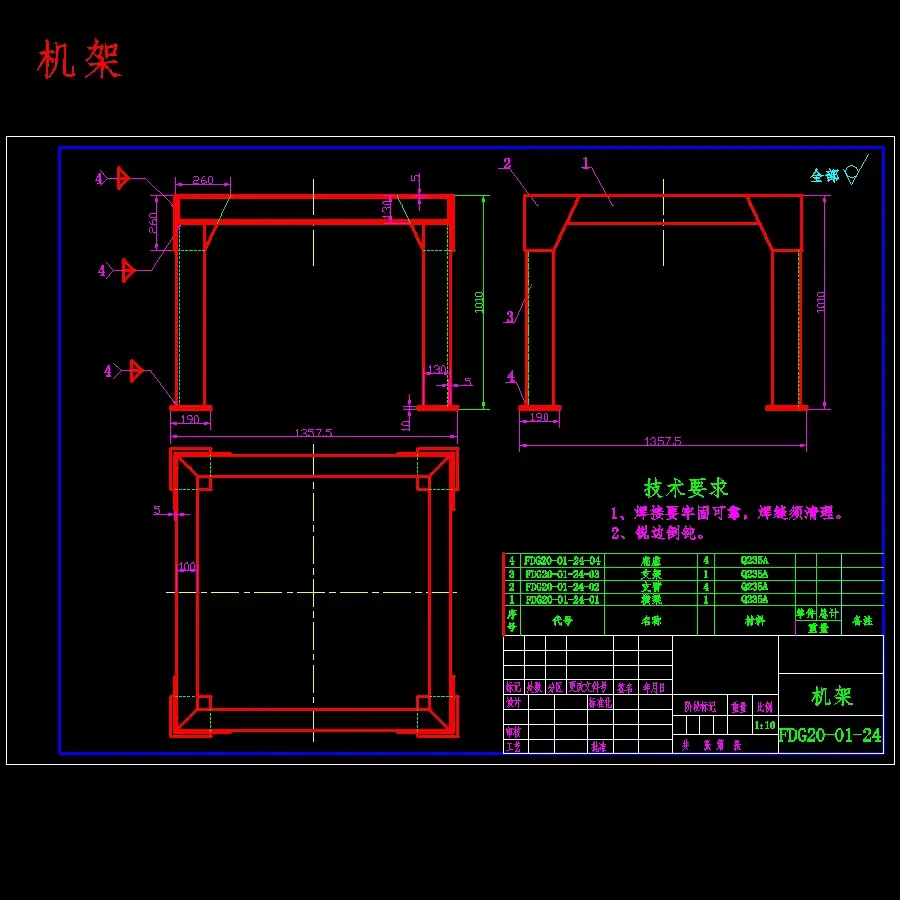

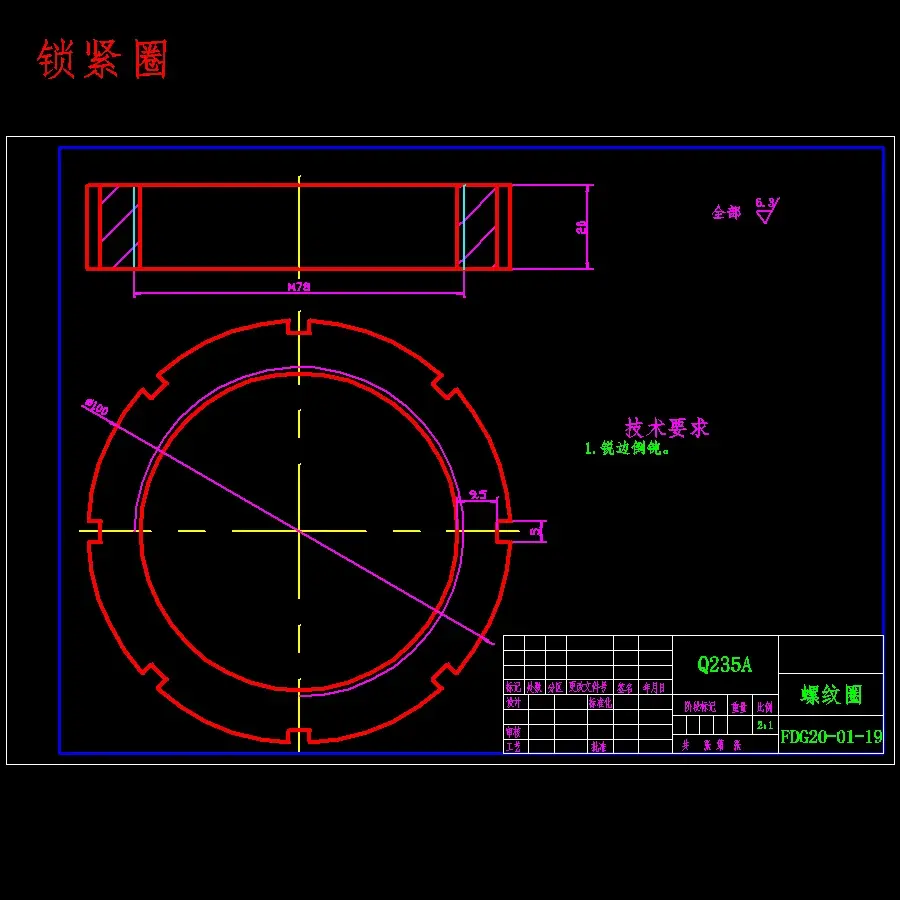

粉体定量供料系统设计

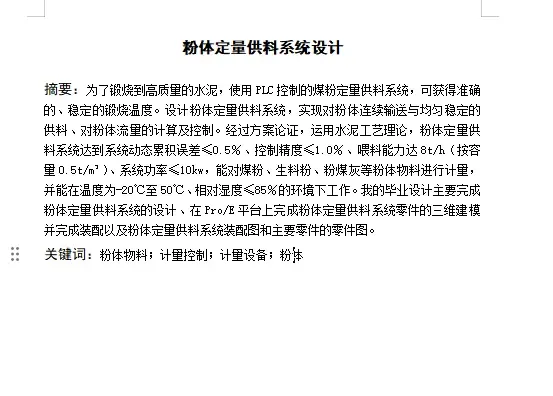

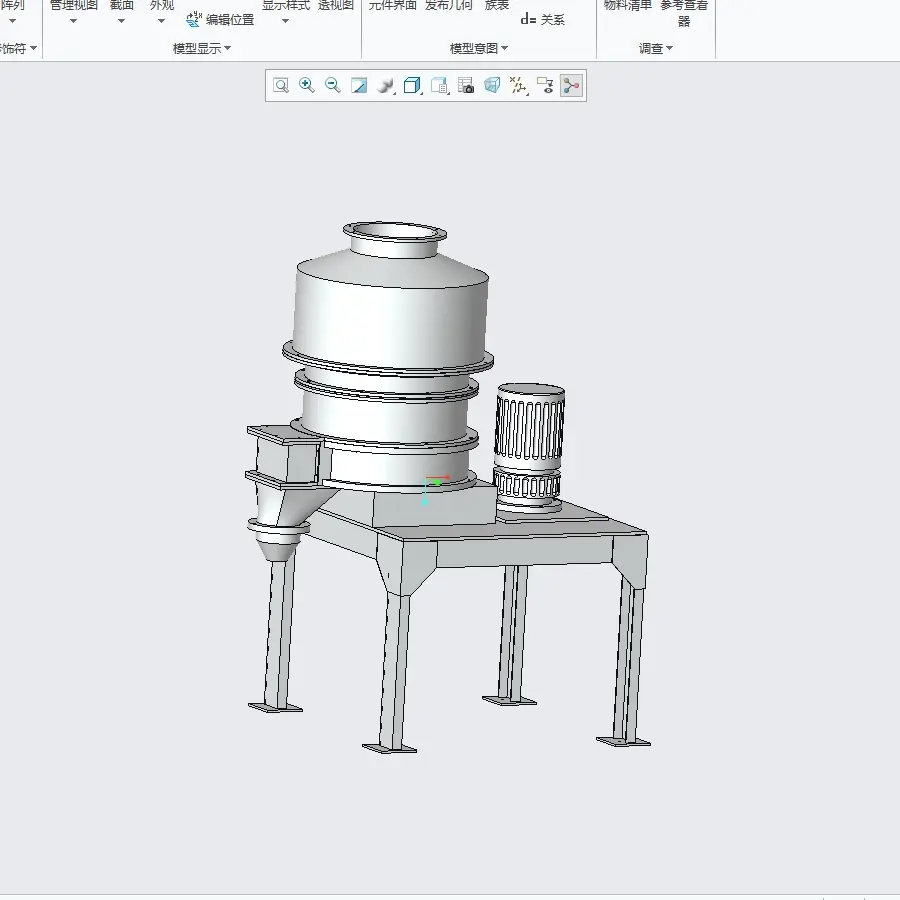

摘要：为了锻烧到高质量的水泥，使用PLC控制的煤粉定量供料系统，可获得准确的、稳定的锻烧温度。设计粉体定量供料系统，实现对粉体连续输送与均匀稳定的供料、对粉体流量的计算及控制。经过方案论证，运用水泥工艺理论，粉体定量供料系统达到系统动态累积误差≤0.5％、控制精度≤1.0％、喂料能力达8t/h（按容量0.5t/m³）、系统功率≤10kw，能对煤粉、生料粉、粉煤灰等粉体物料进行计量，并能在温度为-20℃至50℃、相对湿度≤85％的环境下工作。我的毕业设计主要完成粉体定量供料系统的设计、在Pro/E平台上完成粉体定量供料系统零件的三维建模并完成装配以及粉体定量供料系统装配图和主要零件的零件图。

关键词：粉体物料；计量控制；计量设备；粉体

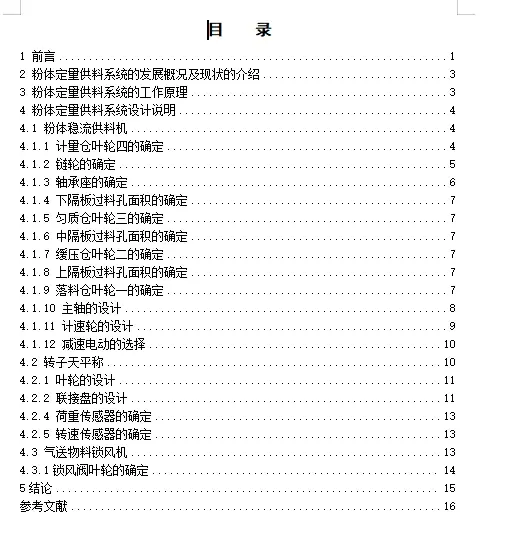

目    录

1 前言 1

2 粉体定量供料系统的发展概况及现状的介绍 3

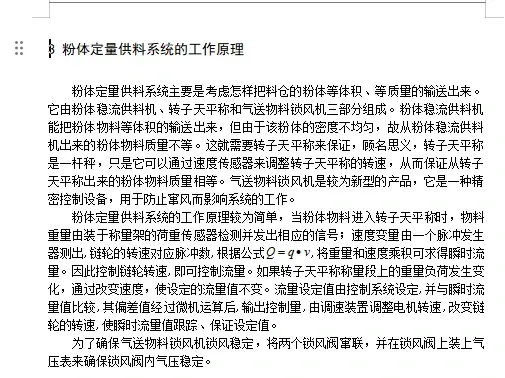

3 粉体定量供料系统的工作原理 3

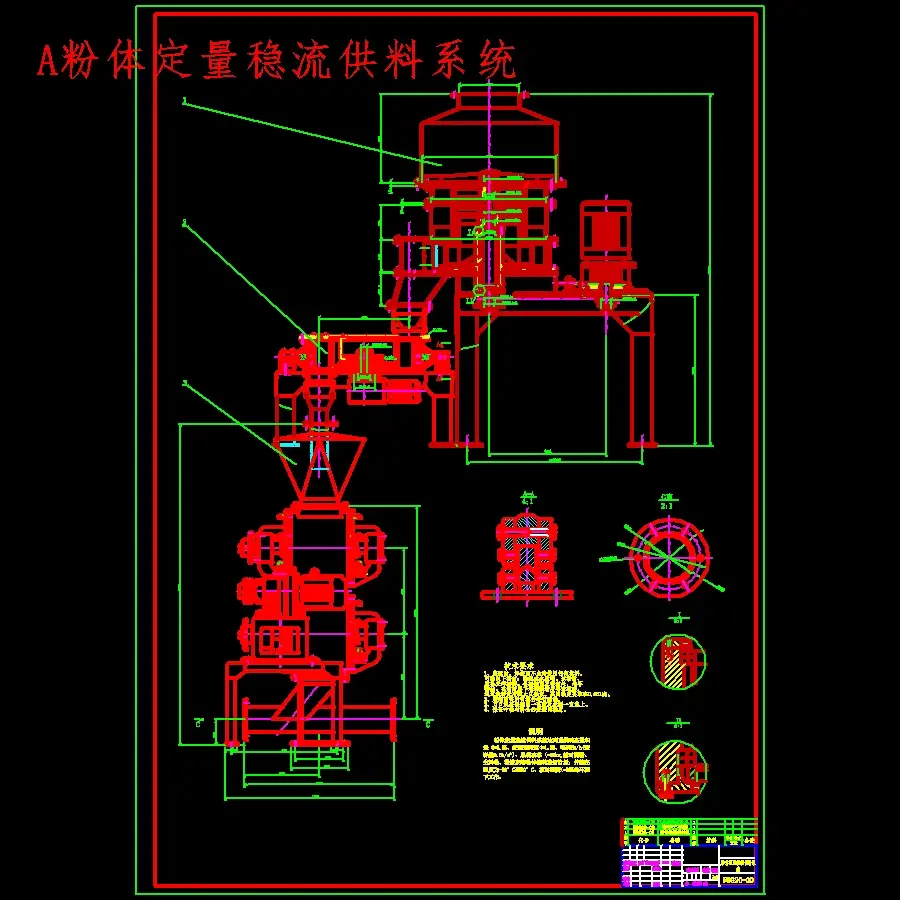

4 粉体定量供料系统设计说明 4

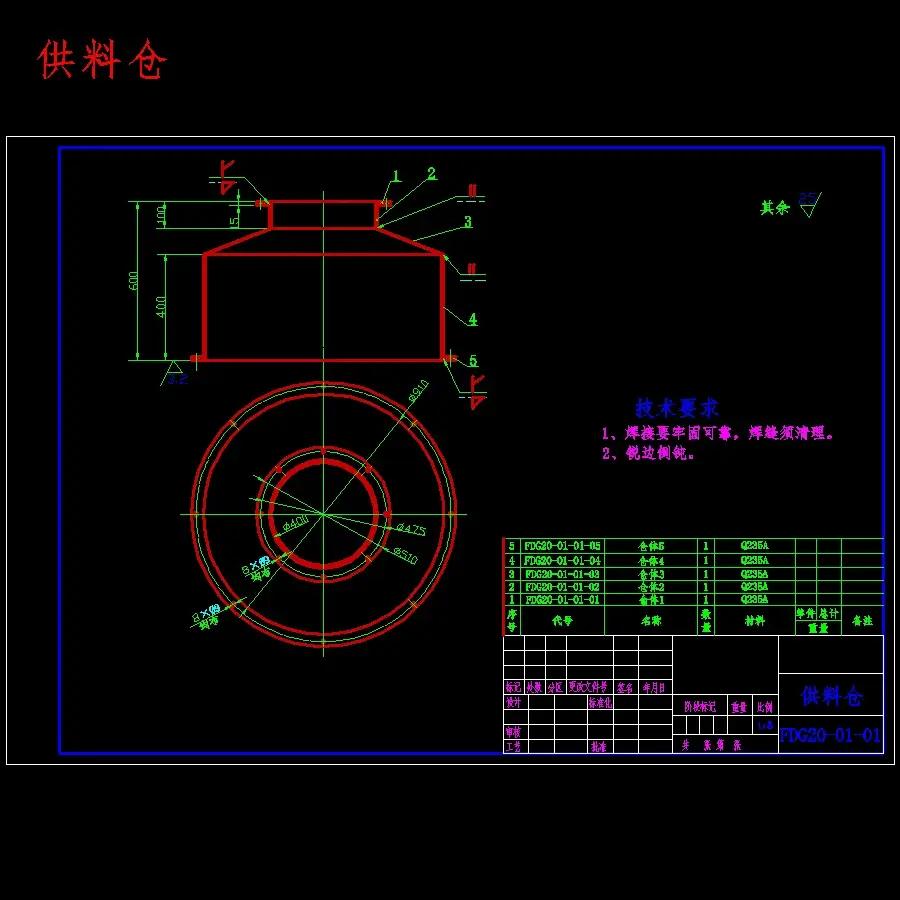

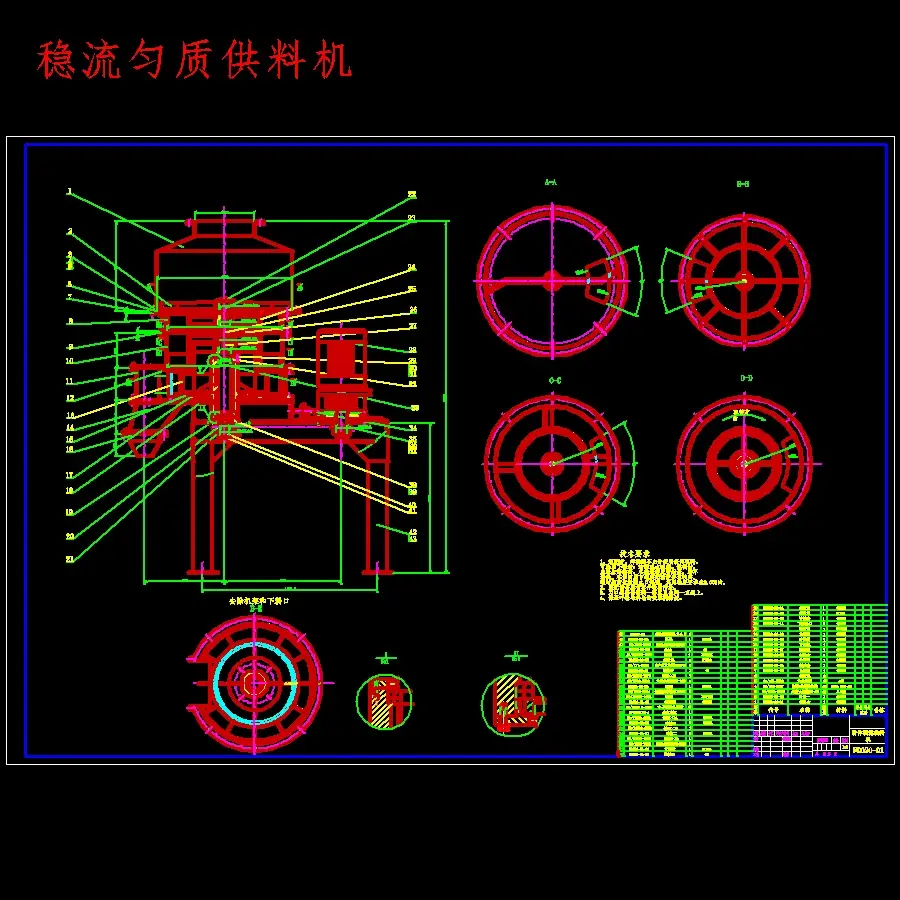

4.1 粉体稳流供料机 4

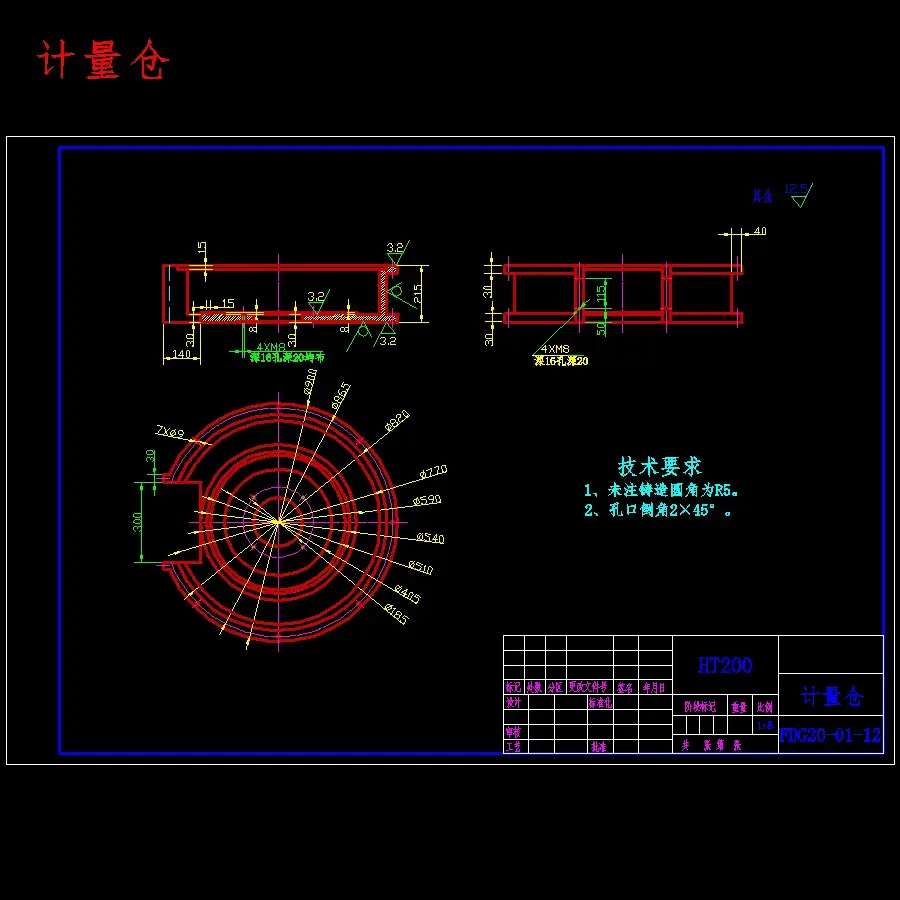

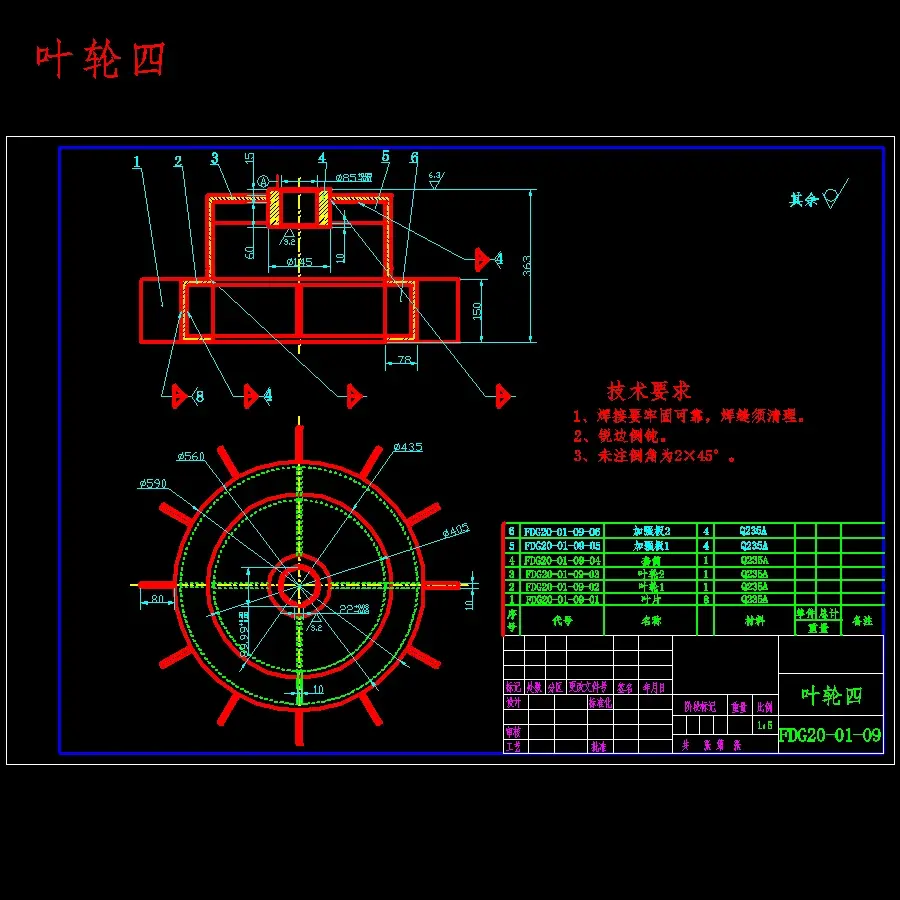

4.1.1 计量仓叶轮四的确定 4

4.1.2 链轮的确定 5

4.1.3 轴承座的确定 6

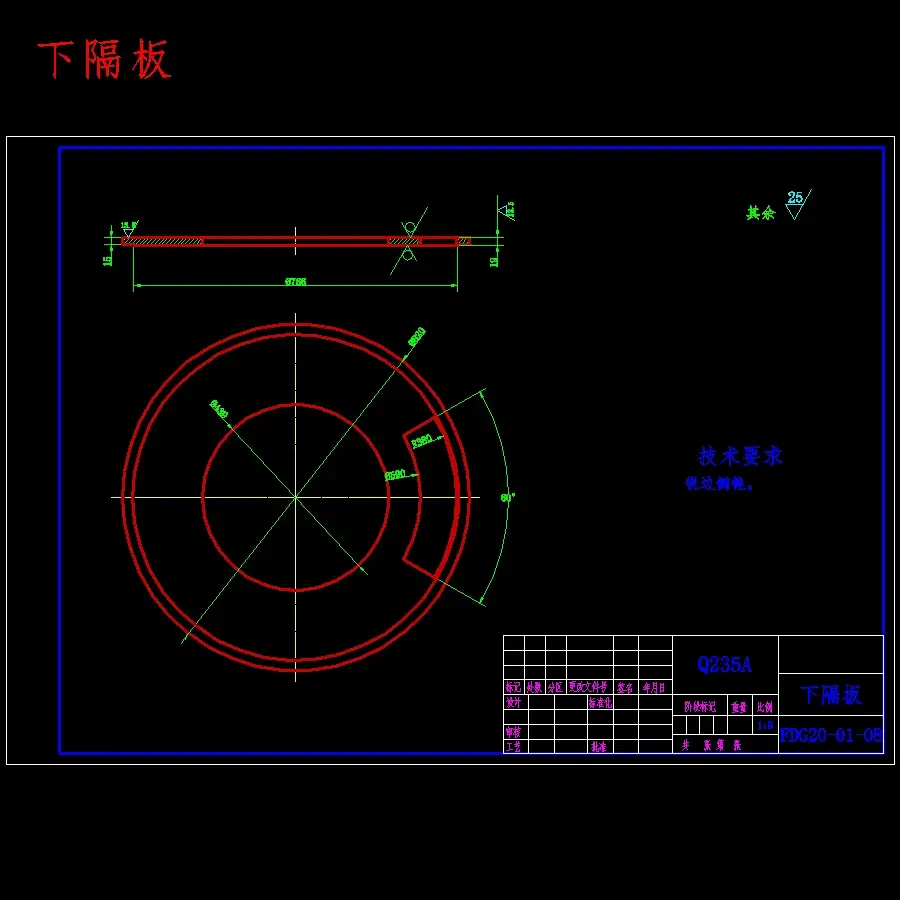

4.1.4 下隔板过料孔面积的确定 7

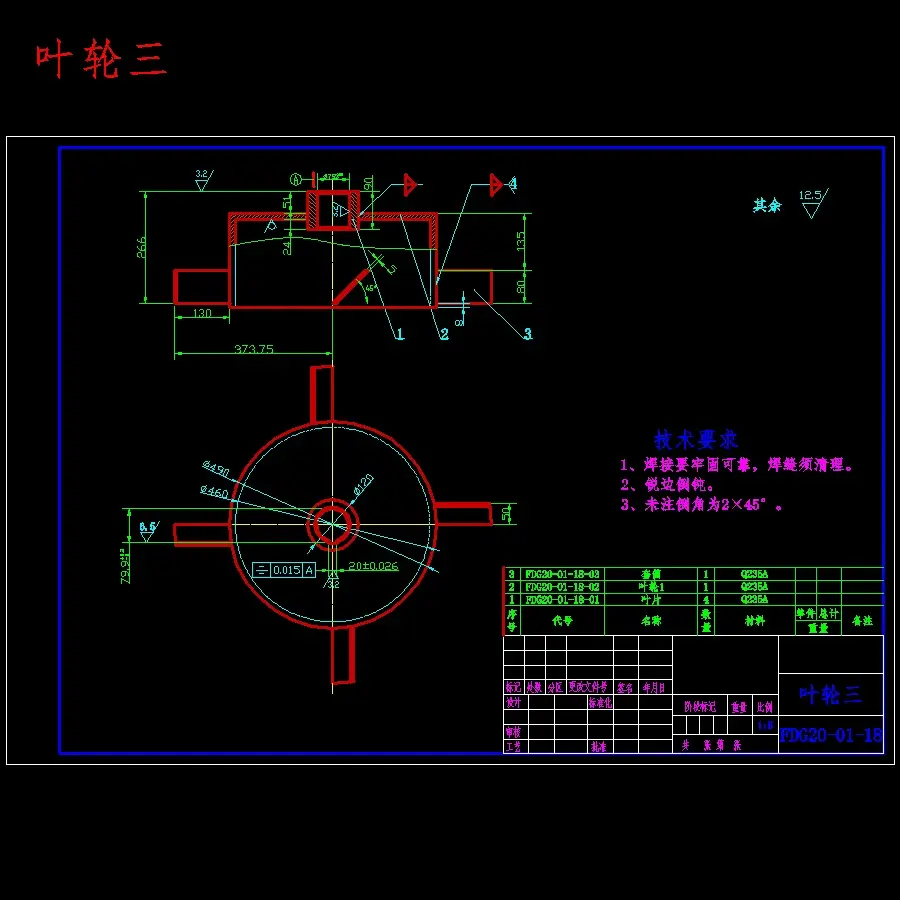

4.1.5 匀质仓叶轮三的确定 7

4.1.6 中隔板过料孔面积的确定 7

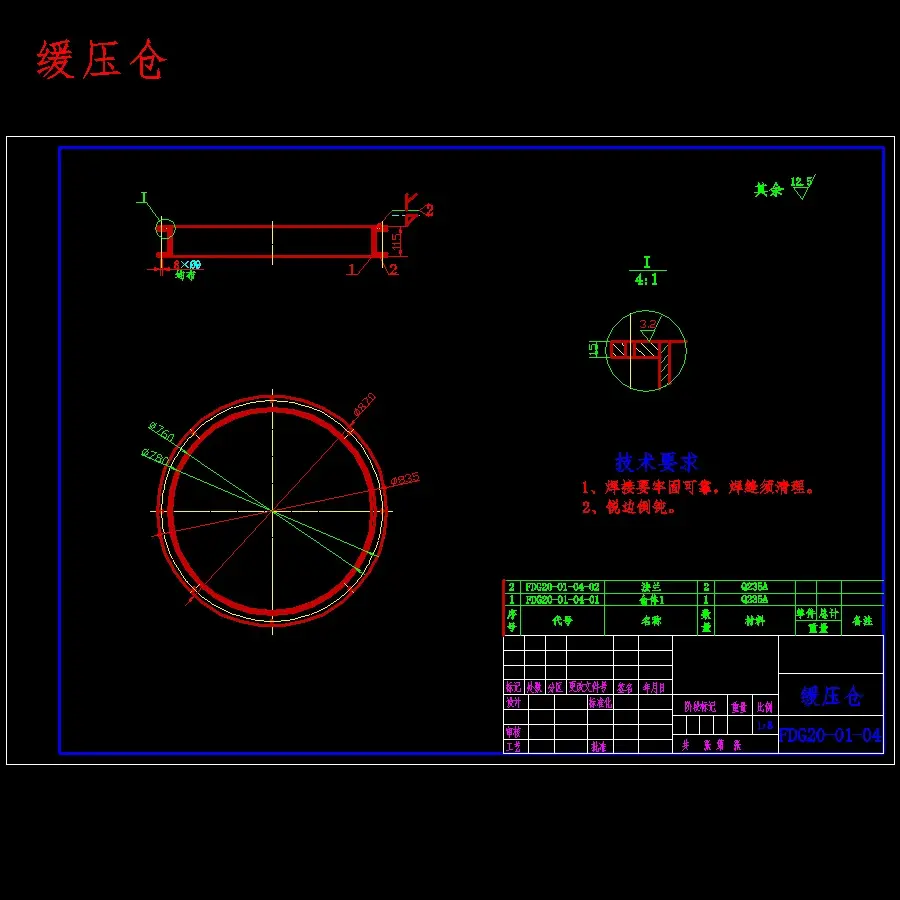

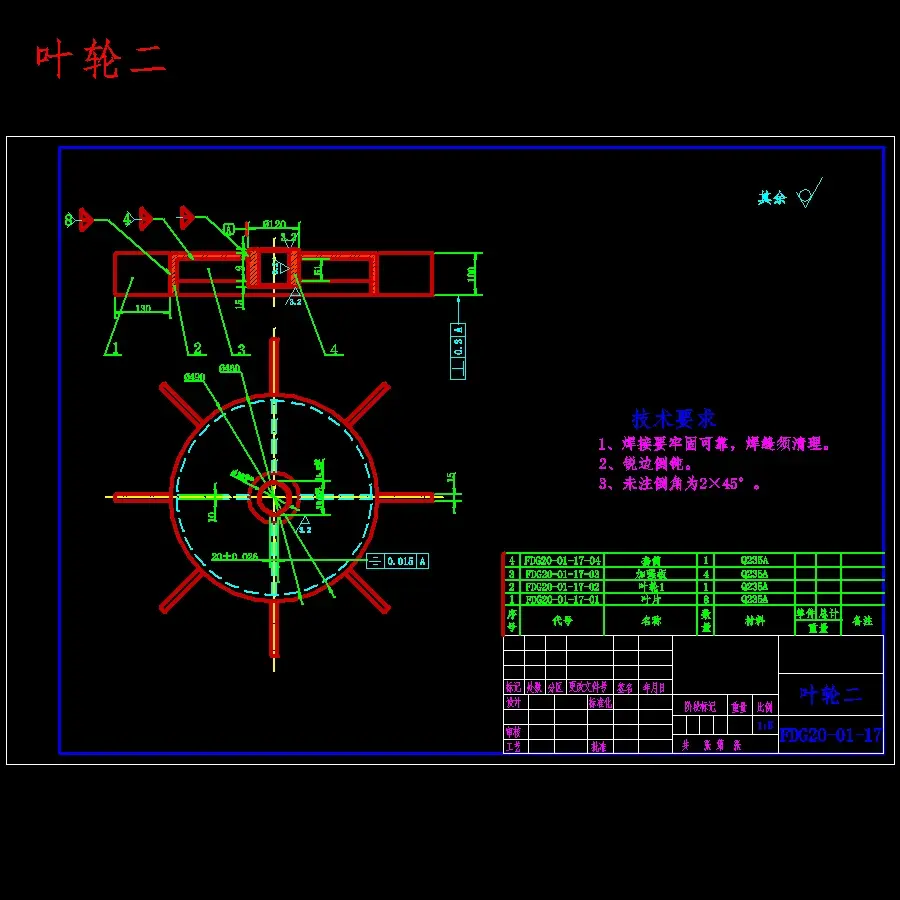

4.1.7 缓压仓叶轮二的确定 7

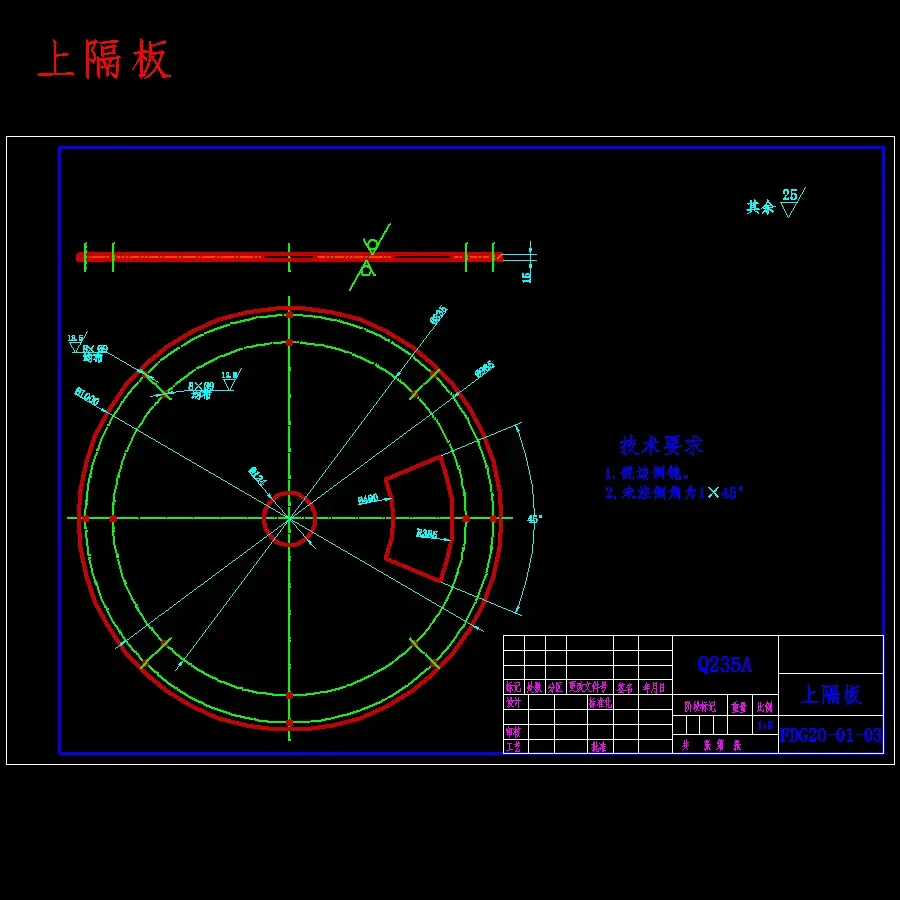

4.1.8 上隔板过料孔面积的确定 7

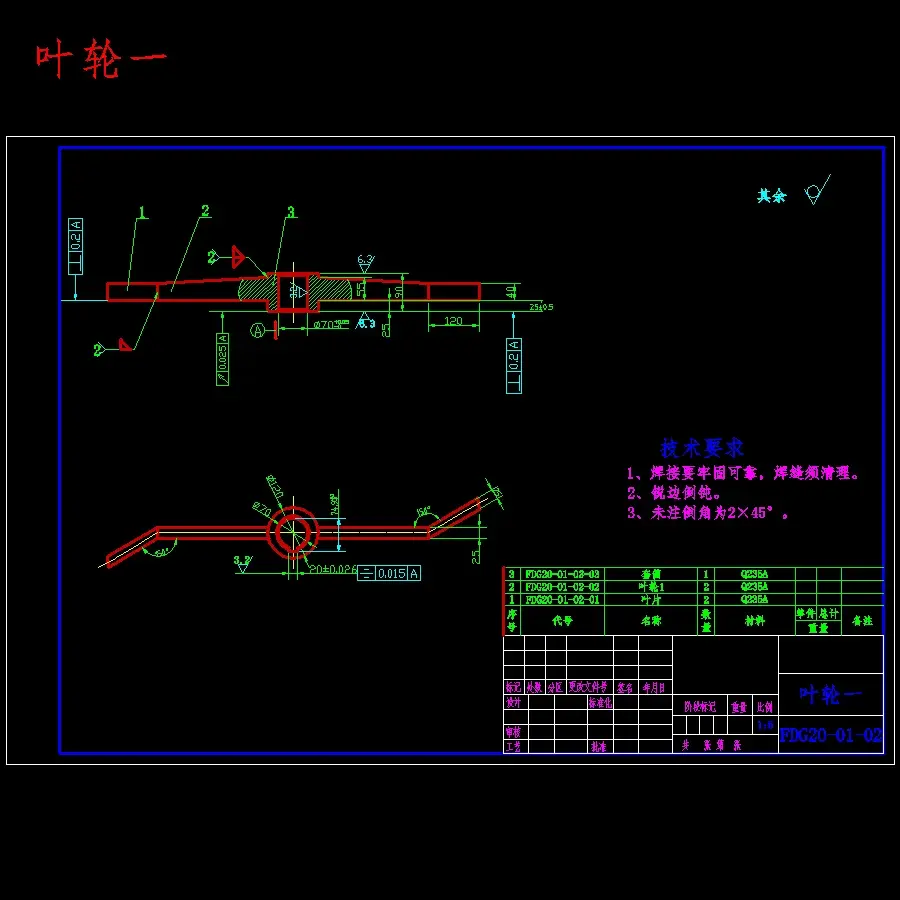

4.1.9 落料仓叶轮一的确定 7

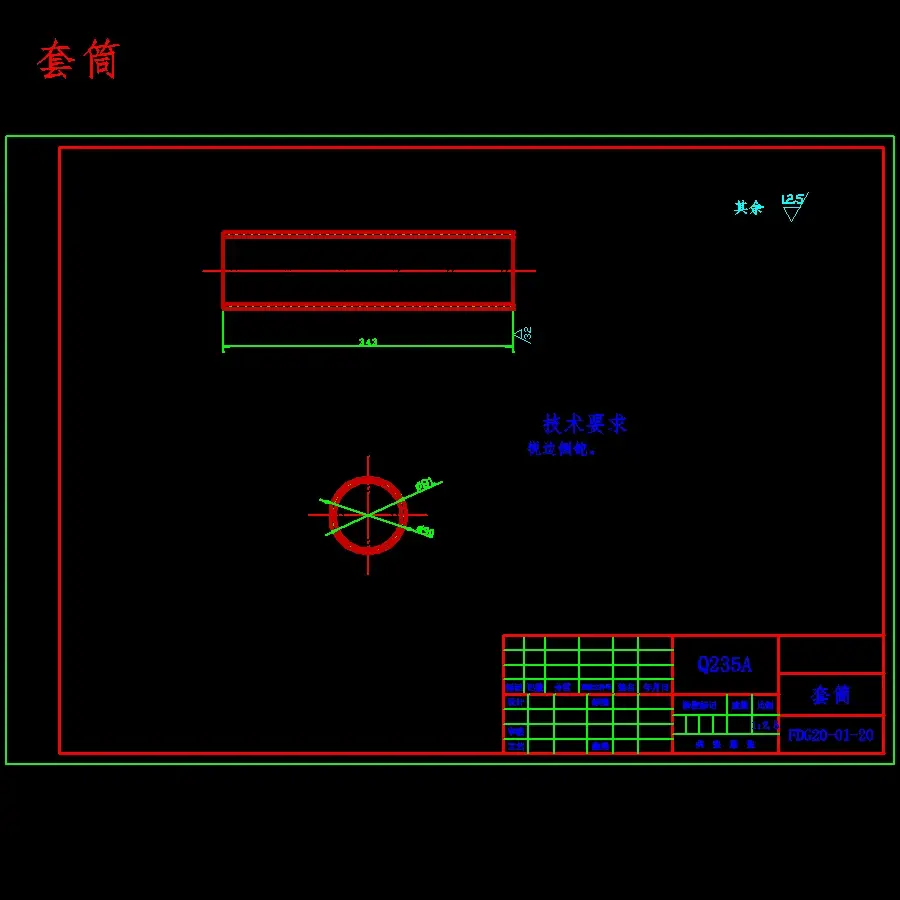

4.1.10 主轴的设计 8

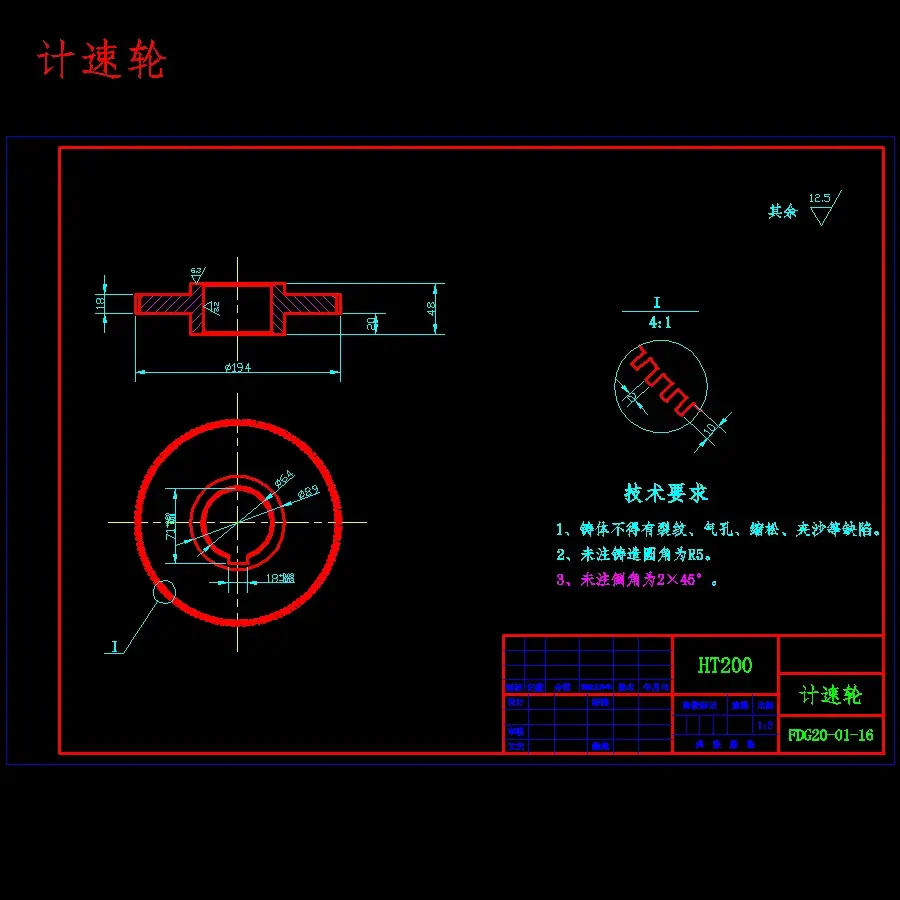

4.1.11 计速轮的设计 9

4.1.12 减速电动的选择 10

4.2 转子天平称 10

4.2.1 叶轮的设计 11

4.2.2 联接盘的设计 11

4.2.4 荷重传感器的确定 13

4.2.5 转速传感器的确定 13

4.3 气送物料锁风机 13

4.3.1锁风阀叶轮的确定 14

5结论 15

参考文献 16
