项目背景

研究一铜合金制作的零件在一定边界条件下，施加不同的温度，从而改变该零件的应力、位移，并对位移(Tatal Displacement)和应力（VonMies Stress）结果进行比较。

软件使用

使用SOLIDWORKS和ANSYS Workbench两款软件进行模型的搭建和分析。

仿真步骤

1.模型搭建

使用SOLIDWORKS进行模型搭建，该铜合金零件材质为青铜C51000，厚度为2mm，重量378g，在半圆穹顶顶面有一个直径30mm的圆形分割线，方便后期施加作用力，对四处尖角位置进行圆角处理，三维模型及二维模型如下：

2.材料赋予

进入ANSYS Workbench中，在静力学分析单元（static structure）中定义零件材质特性，参数如下：

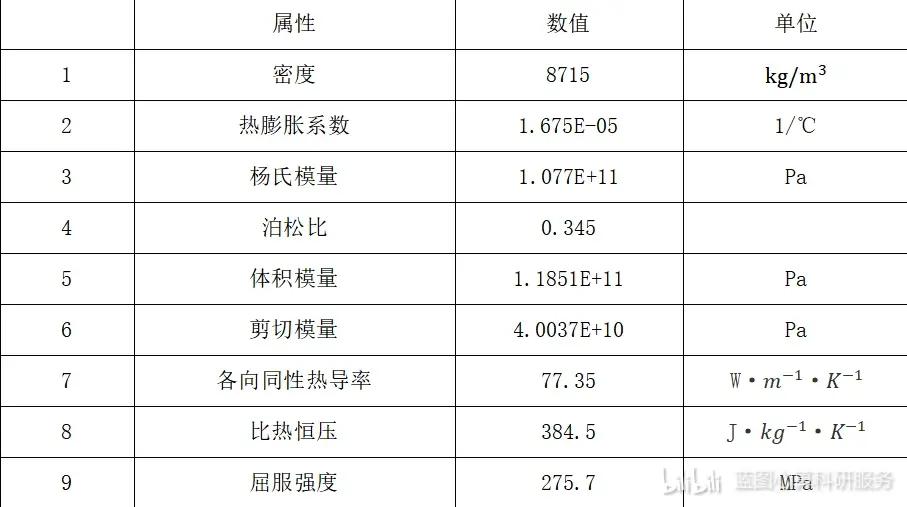

青铜C51000材质参数

将该上述材质参数赋予模型，模型将获得青铜C51000的相关特性。

3.前处理

使用ANSYS Workbench对模型进行网格划分：添加网格划分方法，将网格划分方法设置为4面体方法

① 添加面尺寸调整，选取零件上表面及分割线包围的圆形，进行网格尺寸设置，网格尺寸为1mm。

调整“网格”中其他位置网格尺寸为5mm，使用自适应网格调整，将“膨胀”增长率调整为1.1。

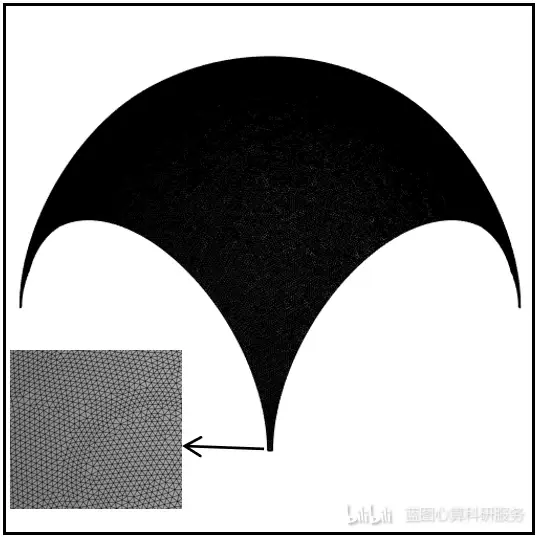

生成网格

3.1 边界条件赋予

使用ANSYS Workbench对模型进行边界条件赋予，添加固定支撑约束，对于零件底部四处“尖角”位置施加约束；添加载荷，在分割线包围的圆上垂直向下施加10N的力；添加热条件，对于零件整体施加22℃、50℃、100℃的温度；

4.模拟计算

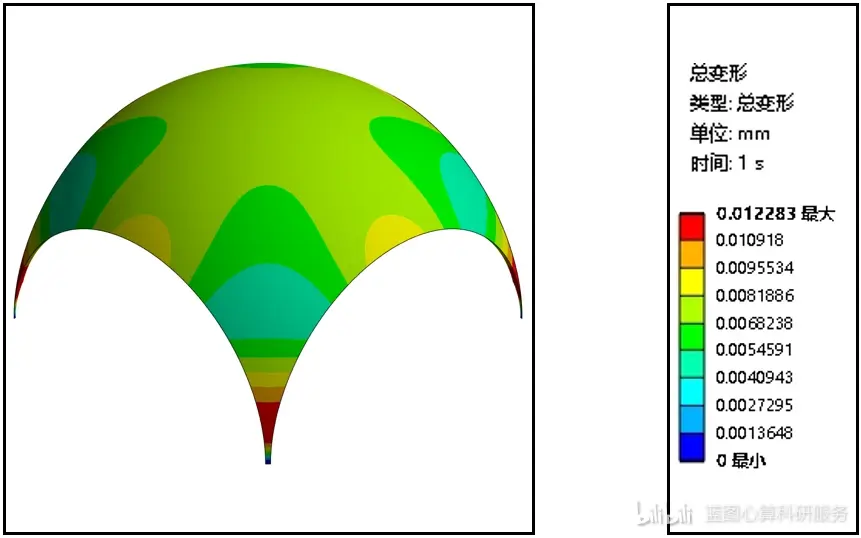

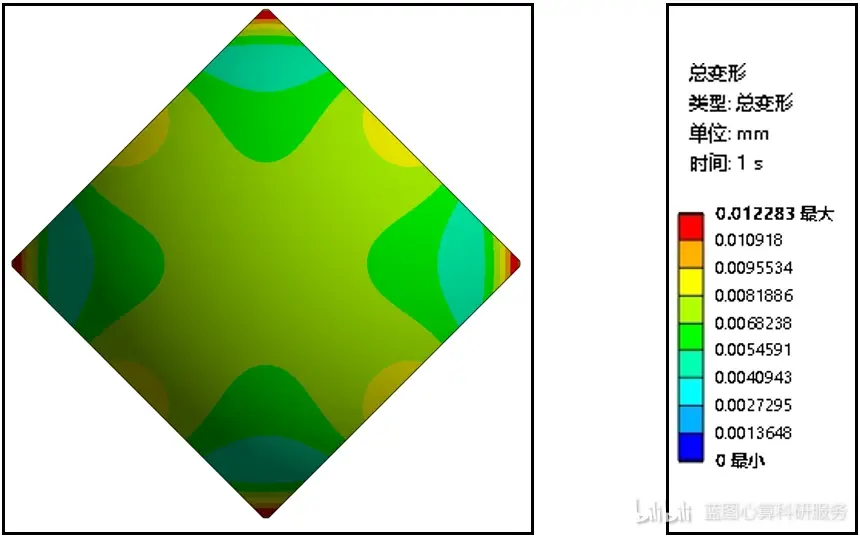

热条件为22℃，结构位移及应力结果如下

5.后处理

针对上述数据进行汇总，得出如下折线图
