可以实时验证通风设计的效果吗？

Ansys Discovery 让你轻松看到风场的变化，无需等待冗长的仿真结果。设计师和工程师可以通过实时仿真，瞬间看到每个设计调整对气流的影响。不再被传统CFD仿真流程的等待与繁琐束缚，让风场的每一个细节都在你眼前动起来！

实时仿真：让每个设计调整即刻显现

在设计洁净室、实验室或其他空气流动要求严格的环境时，Ansys Discovery 通过实时仿真，帮助您快速看到气流如何变化，并根据即时反馈进行设计优化。通过实时反馈，设计人员可以快速调整方案，确保通风系统的有效性。

如何实现设计过程中的快速仿真验证？

1.快速导入模型，轻松启动仿真无论您的模型多复杂，Ansys Discovery 都能帮助您直接导入设计，并迅速开始仿真。通过自动适配几何，您可以节省大量时间，避免传统仿真中的几何修复和网格划分问题。

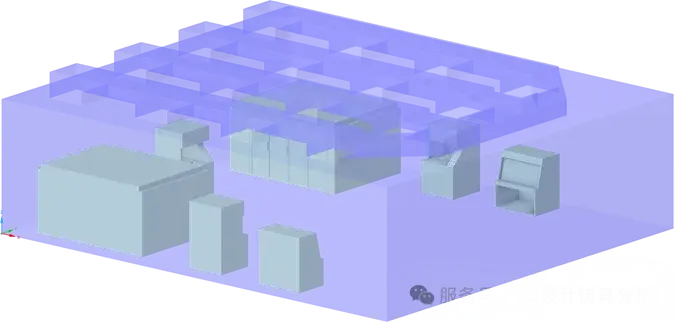

图1 导入模型

2.无需网格划分，简单设置仿真边界

在Ansys Discovery中，您无需为模型手动划分网格，系统自动生成适应性体像素，这意味着您不必花费时间去调试网格设置。遇到需要提高体像素密度的情况，也只需选中局部特征并赋予更小的保真度值即可轻松实现局部加密。

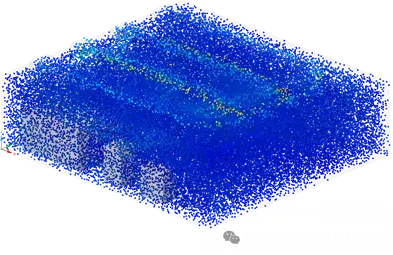

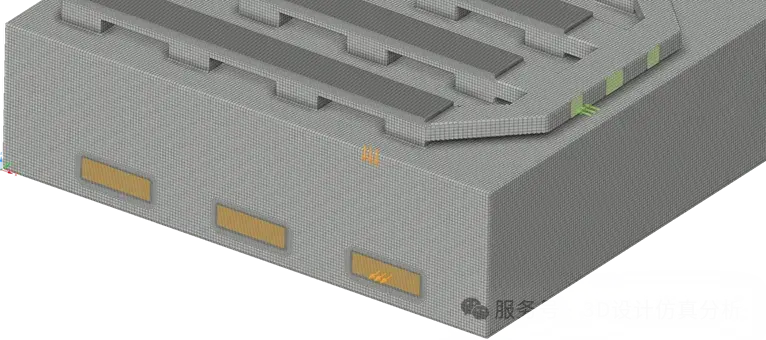

图2 体像素

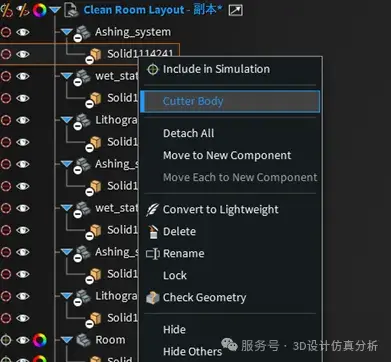

在设置流体体积之前，指定实体为Cutter body（切割体），从而自动阻挡流体流动，而无需从流体中提取重叠的实体。这使您能够快速试验流道内实体对象的位置。设置方法如下图所示。随后您只需简单输入风速、风口压力等边界条件，仿真立即开始，快速进入下一阶段。

图3 设置Cutter Body

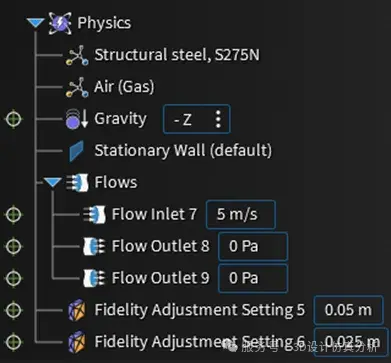

图4 设置边界条件和局部保真度

3.实时反馈，快速验证每个设计调整

通过Ansys Discovery基于GPU和体像素特有的实时仿真功能，每当您调整设计参数（如风口位置或风速）时，仿真结果会即时反馈，让您立刻看到气流路径、风速和压力分布的变化。这种即时反馈让您能够在设计过程中快速验证每一个方案，并做出快速调整。流速分布以及等值面的后处理展示如下。

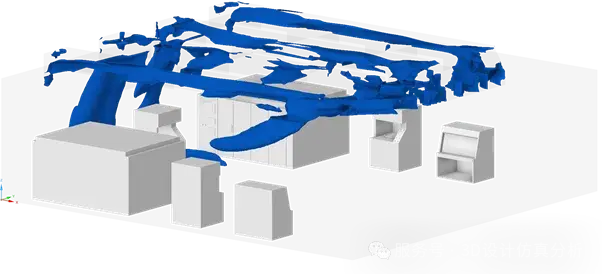

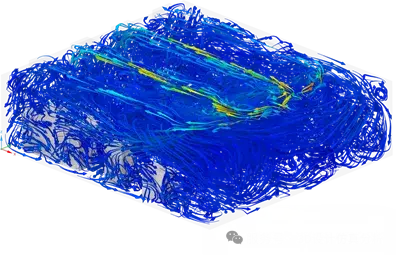

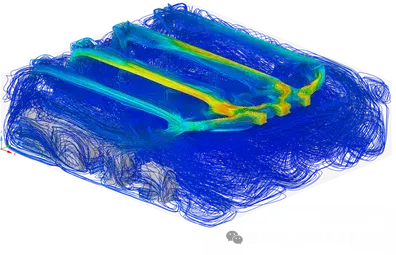

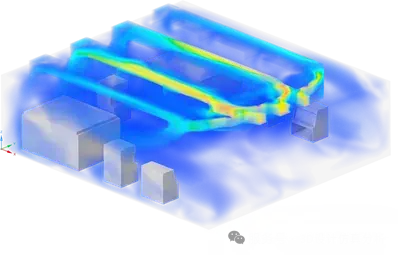

图5 后处理 - 速度分布（云图、向量、流线、粒子流、等值面）

您还可以精准查看静压、动压分布，帮助您评估风速和压力分布的合理性。通过分析压强图，您能够轻松识别风速过高或过低的区域，优化设计，确保空气流通效果最佳，气流流动均匀、无死角。

图6 后处理 - 静压与总压分布

常见误区：通风设计中的“坑”你踩过吗？

1. 风口设置不当：错误的风口位置可能导致气流不均，甚至形成死角区域。
2. 设备布局影响气流：设备布局对室内气流有重要影响，设计不当可能会导致空气流动不畅。
3. 回风系统设计失衡：如果回风口的设计不合理，空气流动可能受阻。

通过Discovery的实时仿真，您可以直观看到风口位置、设备布局和回风口设置对气流的影响，并根据仿真结果迅速优化设计，确保通风系统的高效运行。

此外，Ansys Discovery 不仅支持流体动力学仿真，还能够进行多物理场耦合分析，包括热传导、结构力学、电磁场等。这意味着您可以在同一个仿真环境中，同时考虑多个因素的相互作用，如气流对设备散热的影响，或者结构对流体流动的阻力。Discovery的快速仿真能力使得这种多物理场耦合仿真变得高效且易于实现，在同类工具中独一无二，能够快速反馈仿真结果，大大提高了设计效率，帮助工程师和设计人员在最短的时间内做出优化决策。

客户反馈：用实时仿真加速设计进程

客户A：我们在使用Ansys Discovery后，设计效率大幅提升。每次修改设计，仿真结果能几秒钟内反馈，我们能够迅速评估设计效果，减少了繁琐的试错过程。

客户B：通过实时仿真，我们能直接看到每次修改对气流的影响，仿真结果“轻松看到”，帮助我们快速完成优化。

无论是洁净室、实验室还是车间的通风设计，Ansys Discovery都能帮助您轻松看到每个设计的气流变化，并通过实时反馈快速优化设计方案。通过强大的仿真能力，您可以迅速验证设计方案，减少反复试错的时间，提升设计效率，确保设计达到最佳效果。
