Altium Designer 2022复制粘贴器件的时候怎么控制带不带器件标号

Ctrl+C 之后 Ctrl+V 放下去，新器件直接叫 R1_1 或者 R?，跟原来那个 R1 完全没关系，BOM 导出来一片混乱，改了半天才发现是粘贴的时候标号被重置了。

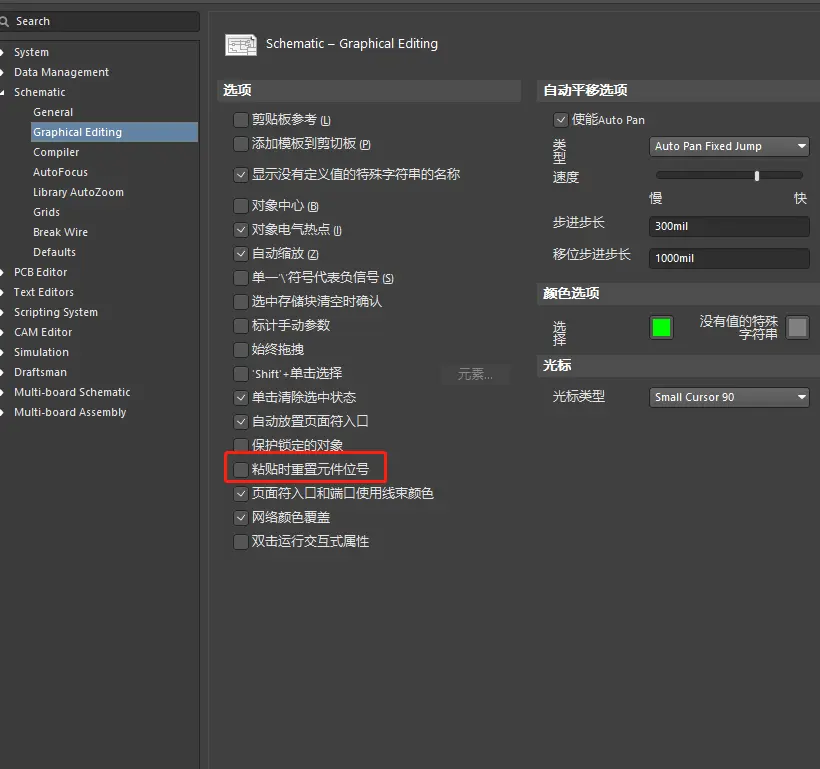

Preferences → Schematic → Graphical Editing，往下找“粘贴时重置元件位号”（Reset Parts Designators on Paste），这个选项默认是勾上的。勾着的时候，每次粘贴 AD 都把新器件的 Designator 重置成 R? C?，逼你重新标一遍。想粘贴时保留原标号，把这个勾去掉就行，Apply 之后当前会话立刻生效，粘贴出来的 R1 还是 R1，不会变成 R?。这个改动是全局的，整个会话里所有粘贴操作都按这个来，改回去就重新勾上。

另一种更精准的控制在 Edit → Paste Special（快捷键 E → A），弹出来的对话框里有一个“Duplicate Designators”（重复位号）的勾选框。取消勾选之后点 Paste，粘贴出来的器件标号跟原来一模一样，R1 还是 R1，C2 还是 C2。跟 Preferences 里的全局开关不同的是，Paste Special 是当次粘贴有效，这次这么干下次想自动递增就正常 Ctrl+V，不用来回改设置。两种方式各管一摊，全局的管日常习惯，Paste Special 管临时的一次性需求。

默认的自动递增行为其实是有意设计的。复制一个 R1 直接 Ctrl+V，AD 扫描当前原理图里所有 R 开头的标号，找到下一个可用的 R2 分配给新器件，这样保证同一个图纸里的标号永远不会重复。连续粘贴同一个电阻，出来的是 R1、R2、R3……一路递增下去，对批量布局相同阻值的电阻来说，这个行为省去了手动改标号的麻烦，省事。

反过来想，跨图纸粘贴的时候情况就复杂了。从 A 图纸复制一个 U1 粘贴到 B 图纸，B 图纸里已经有一个 U1 了，AD 检测到冲突，新粘贴的那个自动变成 U1_1 或者 U1_2，跟 B 图纸里原来的 U1 不是一个东西。这种场景下用 Paste Special 取消 Duplicate Designators 也没用，因为标号确实冲突了，AD 必须给新器件分配一个不重复的标识。跨图纸粘贴的正确做法是先粘贴，再用 Tools → Annotate Schematics 对当前图纸或者整个工程重新标注一遍，把所有重名或者带后缀的标号统一理顺。

还有一种情况是粘贴之后标号变成 R? 带问号，不是 R1_1。这个跟 Preferences 里的“粘贴时重置元件位号”有关，勾上的时候粘贴出来的器件全部重置为问号，等你用 Annotate 工具批量赋号。有些人习惯了这种方式，先全粘完再统一标注，省得粘一个改一个。看个人习惯，两种方式都能用，关键是自己清楚当前是哪个模式。

PCB 端复制粘贴的控制逻辑跟原理图一样，但选项的位置不同。原理图在 Preferences → Schematic → Graphical Editing，PCB 在 Preferences → PCB Editor → General 下面。另外 PCB 端的特殊粘贴对话框里有一个“Add to component class”勾选框，复制带网络的走线或者器件的时候勾上这个，新粘出来的东西自动归到跟原来同一个网络类里，不勾的话网络还在但类丢了。
