补齐缺失REF字符，Allegro字符功能实操

在使用Allegro软件进行封装绘制时，通常器件位号会被放置在两个不同的层上：丝印层和装配层。丝印层的位号会在PCB制板完成后显示在板上，而装配层的位号则会在输出的装配PDF文件中呈现。然而，由于封装工程师的设计差异，有时封装中可能未在装配层添加字符。此外，从其他EDA软件转换到Allegro的封装文件也可能缺少装配层位号。在PCB文件中逐个检查器件是否缺少REF字符会非常繁琐。针对这些情况，FanySkill开发了一项功能，能够一键补齐器件的REF字符。

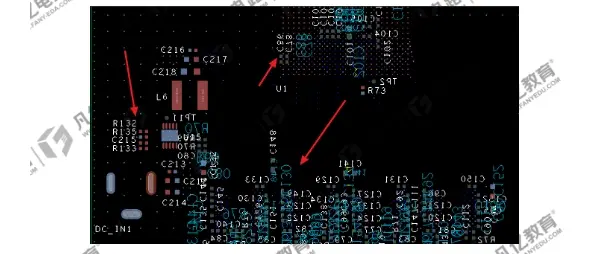

打开一个PCB文件可以看到蓝色为器件装配层位号,白色的为丝印层位号。那么有些器件是只有丝印层位号，有些器件是两个层的REF字符都存在的，如下图1-1所示。那我们就以没有装配层REF字符的器件进行一键补齐为例。

图 1-1 器件装配层REF缺失

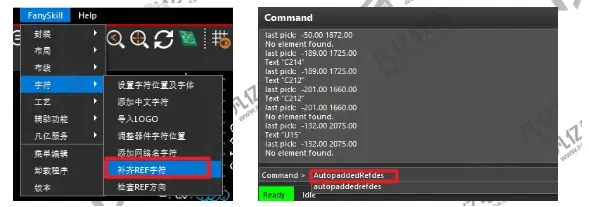

1、执行菜单命令“FanySkill-字符-补齐REF字符”如下图1-2所示或者Command对话框内输入快捷命令“AutopaddedRefdes”如下图1-3所示，都可以激活补齐REF字符命令。

图 1-2 执行“补齐REF字符”菜单命令    图 1-3 执行“补齐REF字符”快捷命令

2、命令激活之后在弹出的“自动补齐位号工具”对话框内进行参数设置，“位号放置位置”根据自己的设计需求进行即可，推荐装配字符放在器件中心，默认选择“中”即可。“字号切换”推荐常规字符字体一般为2号字体即可如下图1-4所示设置。

图 1-4 字符位置放置以及字号设置

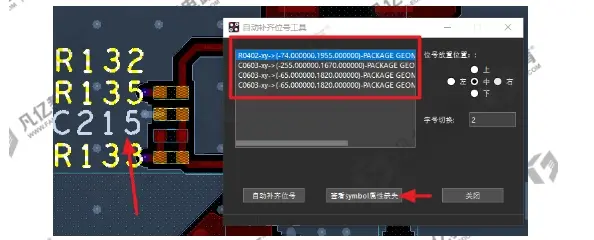

3、点击“查看symbol属性缺失”选项即会显示缺失器件字符的封装类型，并且双击缺失位置的坐标会自动跳转到坐标位置如下图1-5所示。

图 1-5 器件缺失字符显示及坐标跳转

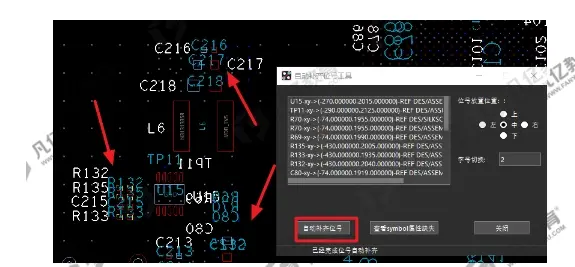

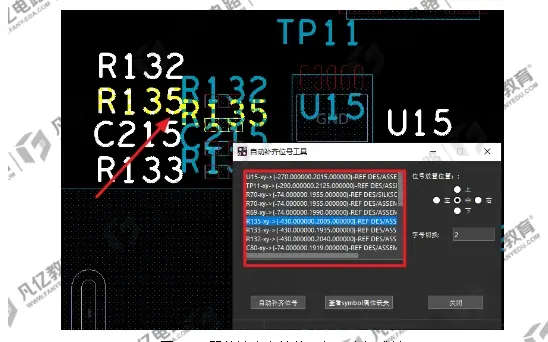

4、点击“自动补全位号”选项，即会自动将此PCB板上缺失REF字符的器件自动全部添加上，如下图1-6所示。并且上面的对话框内会显示出补全位号的器件坐标位置，双击坐标也可跳转到对应位置如下图1-7所示。

图 1-6 缺失REF器件自动补全位号

图 1-7 器件缺失字符的添加及坐标跳转

  凡亿Allegro Skill视频教程观看：https://www.fanyedu.com/course/21863.html
