Allegro网表对比工具，硬件工程师效率神器

Allegro网表对比工具——硬件工程师的效率神器

做硬件的兄弟们，有没有遇到过这样的场景：

改了一版原理图，导出 Allegro 网表后，想确认到底改了哪些网络、哪些器件，结果只能肉眼对着两个文件夹里的 pstxnet.dat、pstxprt.dat、pstchip.dat 逐行翻看？

几百个网络、上千个器件，一个一个对比下来，眼睛都花了，还容易漏。

今天就给大家分享一款专门为这个痛点打造的小工具——Allegro Netlist Diff。



这是什么？

一句话：自动对比两版 Allegro 网表，秒级输出差异报告。

你只需要选择”修改前”和”修改后”两个网表文件夹，点一下「对比」按钮，工具会自动解析三个核心文件：

• pstxnet.dat — 网络连接信息
• pstxprt.dat — 器件属性信息
• pstchip.dat — 封装库信息

然后把所有差异按类别整理好，一目了然地展示出来。

核心功能

1. 网络变更对比

最核心的功能。工具会逐网络对比两版网表的引脚连接关系，自动识别：

• 新增网络（+）：新版多出来的网络
• 删除网络（-）：旧版有但新版删掉的网络
• 修改网络（*）：网络名没变，但连接的引脚发生了增减。比如某个网络原来接了 392 个引脚，新版变成了 397 个，工具会精确列出新增的那 5 个引脚是哪些器件的哪些管脚
• 重命名网络（~）：网络名变了，但连接关系完全相同，工具会智能识别为”重命名”而非”一删一增”

这个”重命名识别”很关键——如果没有它，你改个网络名，工具会报”删了一个网络又加了一个网络”，看着吓人，其实只是改了个名字。

2. 器件变更对比

对比 pstxprt.dat，识别器件层面的变化：

• 新增器件 / 删除器件
• 修改器件：同一个位号，但属性变了（比如阻值从 10K 改成了 22K，封装从 0603 换成了 0805）
• 重新编号：器件属性完全一样，只是位号变了（比如 R1 变成了 R5），工具会智能匹配并标注为”重新编号”

对比时会自动忽略路径信息等无关字段，只关注真正的属性差异。

3. 封装库变更对比

对比 pstchip.dat，告诉你封装库层面发生了什么变化——哪些封装新增了、哪些删除了、哪些修改了。



4. 双语切换

工具支持中文 / 英文一键切换，界面、导出报告全部跟随。给国外同事看英文报告，自己用中文界面，切换就在工具栏一个按钮的事。

5. 搜索与筛选

对比结果可能几百上千条，工具内置了搜索框和筛选按钮（新增 / 删除 / 修改 / 重命名），可以快速定位你关心的那几条变更。

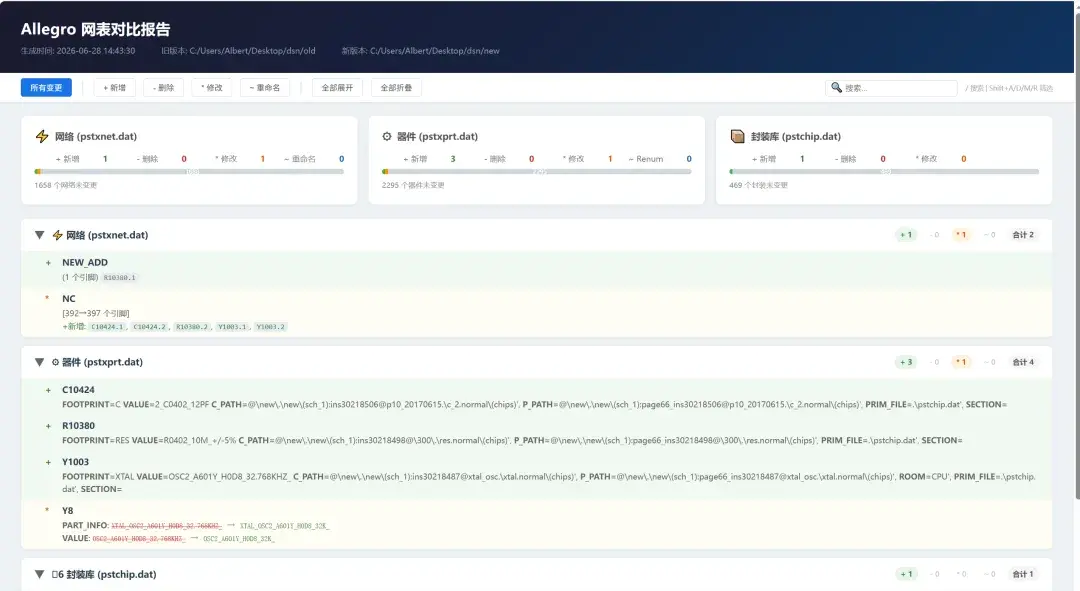

6. 报告导出

支持导出两种格式：

• TXT 纯文本报告：适合贴邮件、贴工单
• HTML 网页报告：带颜色标注和统计图表，适合正式归档或发给评审会

报告内容同样区分网络、器件、封装三大板块，结构清晰。



怎么用？

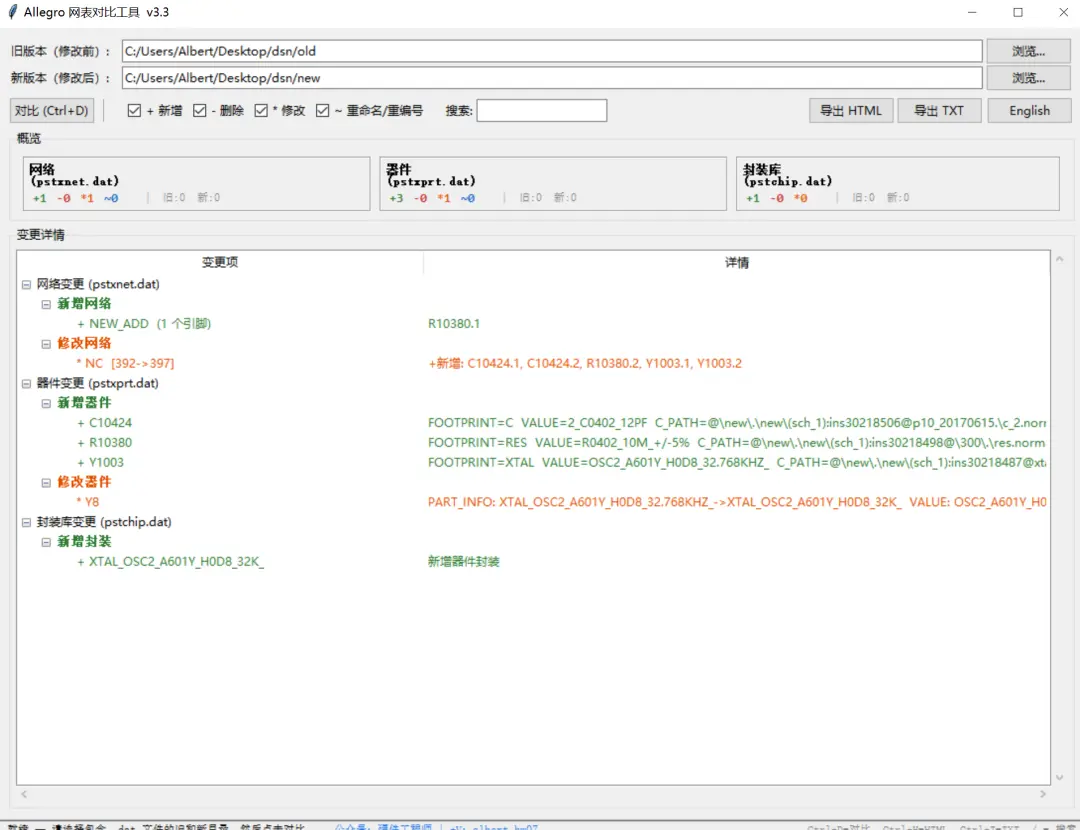

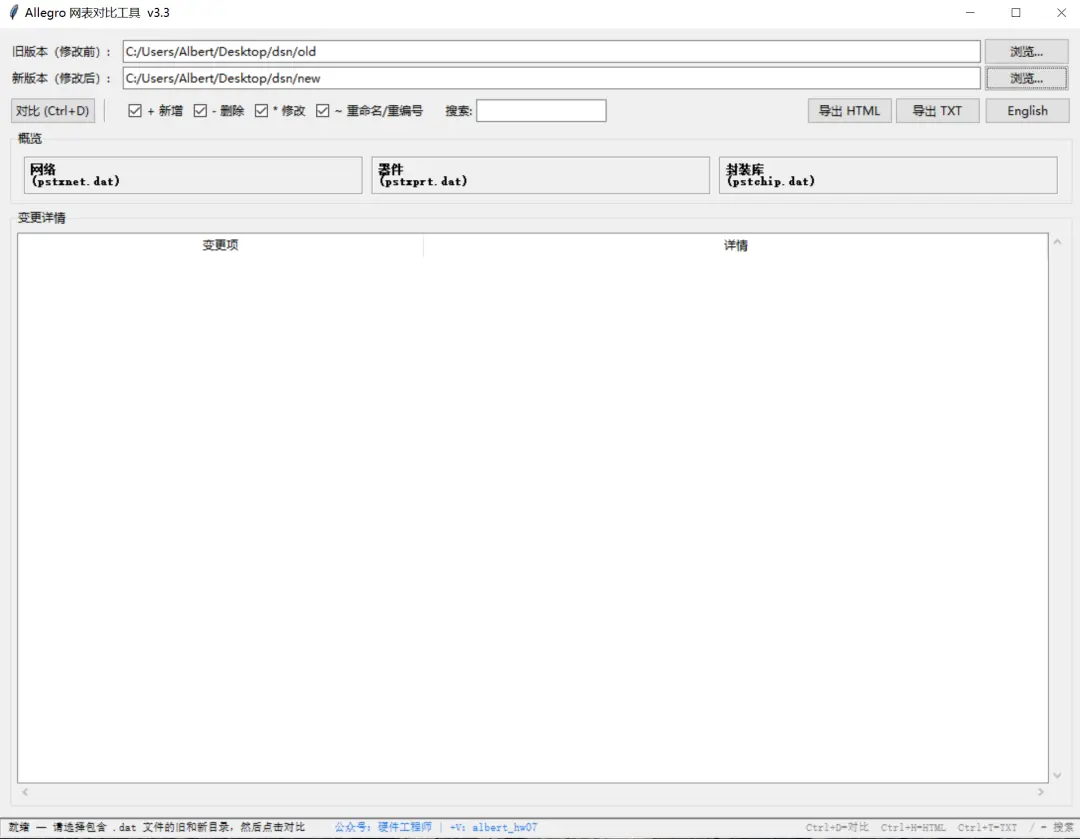

1. 双击打开软件
2. 第一行选择「旧版本」网表所在的文件夹
3. 第二行选择「新版本」网表所在的文件夹
4. 点击「对比」按钮
5. 查看结果，按需导出报呋

就这么简单。不需要安装 Python 环境，不需要任何依赖，解压即用。

适用场景

• 改版确认：每次改完原理图导出网表后，跑一次对比，确认改动范围是否符合预期
• 评审准备：导出 HTML 报告带去评审会，让评审委员快速了解本版变更
• 问题排查：PCB 出了问题，对比当前网表和上一版网表，看是不是网络改错了
• 版本归档：每次发版保留对比报告，作为版本变更记录
• 团队协作：英文报告发给海外团队，中文界面自己用，沟通无障碍

写在最吏

做硬件的都知道，网表对比这件事看起来简单，但靠人工做真的又累又容易出错。这款工具就是把这个机械劳动自动化了，让你把精力花在真正需要思考的地方。

工具目前开放试用，感兴趣的朋友可以试试看，有任何问题或建议都欢迎反馈。

如果你觉得有用，欢迎转发给身边的硬件同行，让更多人少加点班。

现在开放免费体验：私信发送“网表对比”即可获取此软件下载链接。
