三款EDA工具对比：AD、PADS与Allegro的简单介绍

一、市面上原理图设计和pcb绘制的软件主要有如下三个：

   1、 Altium Designer(简称AD)

2、PADS


   3、Cadence的Allegro(简称阿狸狗)

二、三款软件的简单介绍

   Altium Designer：

   优点：1、软件界面友好，操作简单，适合入门，由于前身是protel99SE，有广大的学生会使用，有很好的群众基础。

   2、绘制原理图和PCB都是在同一个软件。

   缺点：

   1、非常吃电脑 内存  ，一般的电脑用起来非常慢，需要配置比较高的电脑。

   2、AD的容错率较差，如果粗心一点那么很可能导致出错。

   3、大型公司使用AD比较少，工作上升空间不大。

   应用场景：主要是一些简单的双层及四层板，市面上小型产品使用较多。

PADS：

   特点：有三个界面：PADS Logic 、PADS Layout 、PADS Router

   PADS Logic用于原理图设计

   PADS Layout用于布局

   PADS Router用于布线

   应用场景：PADS目前主要流行在沿海地区，比如说广州、深圳。PADS主要用在消费类电子产品，早期的 VCD,DVD,MP3 ,MP4，U盘，液晶电视，到现在的平板电脑，行车记录仪，车载电子产品，导航仪，数字 机顶盒  ，安卓智能电视盒、手机等都是由PADS绘制的。

   PADS界面比较简单，上手还是比较容易的。而且PAD画一下比较大型的板子比较好，在一些沿海发达地区找工作还是较为容易，薪资上升空间也不错。

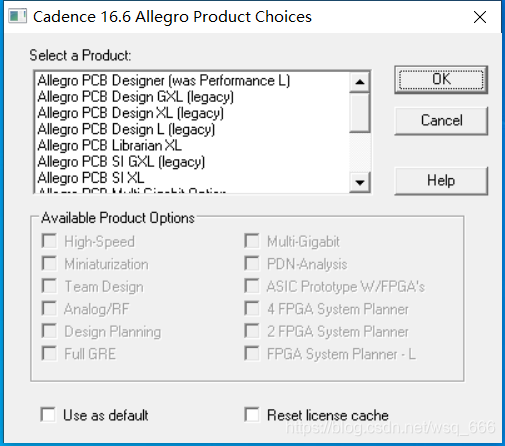

Allegro：

   Allegro应该叫Cadence allegro。Cadence是公司名，allegro是该公司旗下的设计软件，一般用OrCAD Capture画原理图，用Allegro画PCB。

   优点：功能强大。

   缺点：不好学，不容易上手。

   应用：allegro一般只有大公司用，特别是做电脑主板的公司用，因为这个软件功能强大，画大型板子有优势。如电脑主板，大型工控板， 服务器  主板，等大型板子，他的效率和优势非常明显。不过现在Cadence allegro现在在一些手机主板，和一些消费电子产品也有使用了。现在华为，oppo等公司就是在用allegro。

   Cadence 是一个非常强大的软件，可以说是最强大的了，它可以集仿真，设计一体，更高级的可以设计芯片版图，allegro前景无可限量，缺点就是太难学了。

最后比较一下三个软件：

   AD可以理解为一辆自动档的汽车，三个操作 集合  在一个界面（原理图，布局，布线），操作简单，易上手；

   PADS可以理解为一辆手动档的汽车，分三个界面完成各自的操作（PADS被誉为拉线之王，在PADS Router里面拉线非常顺滑）；

   allegro可以说是汽车中的兰博基尼，功能强大但是操作困难，如果会了那么你将跑得很快。
