在CAD绘图过程中，标注关联是确保尺寸标注与图形同步更新的关键功能，当图形对象调整时，关联标注会自动跟随变化，可以极大减少手动修改的工作量。那么CAD中失去关联的标注如何恢复呢？
操作步骤：
1、先打开AutoCAD2026软件，进入CAD绘图界面，然后绘制如下示例图形，在下方命令栏中输入：MENUBAR，然后按Enter键；

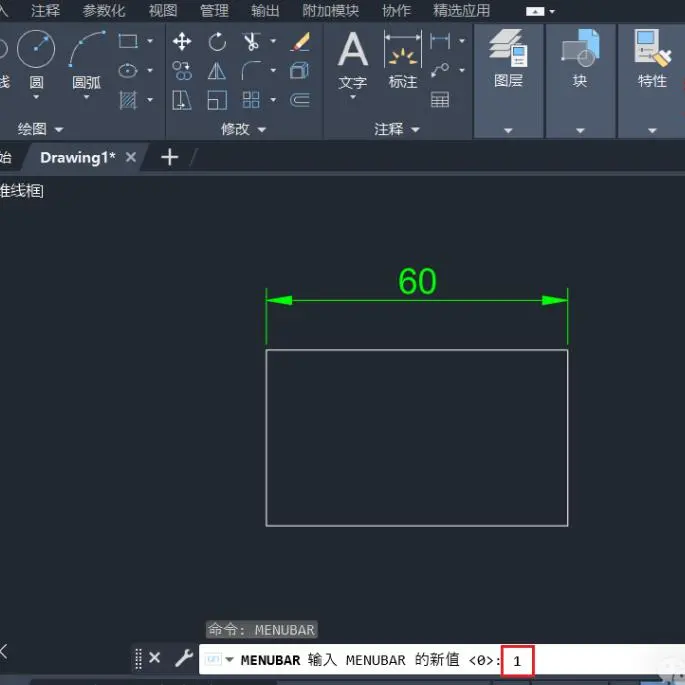

2、继续在命令栏中输入：1，调出菜单栏，然后按Enter键继续；

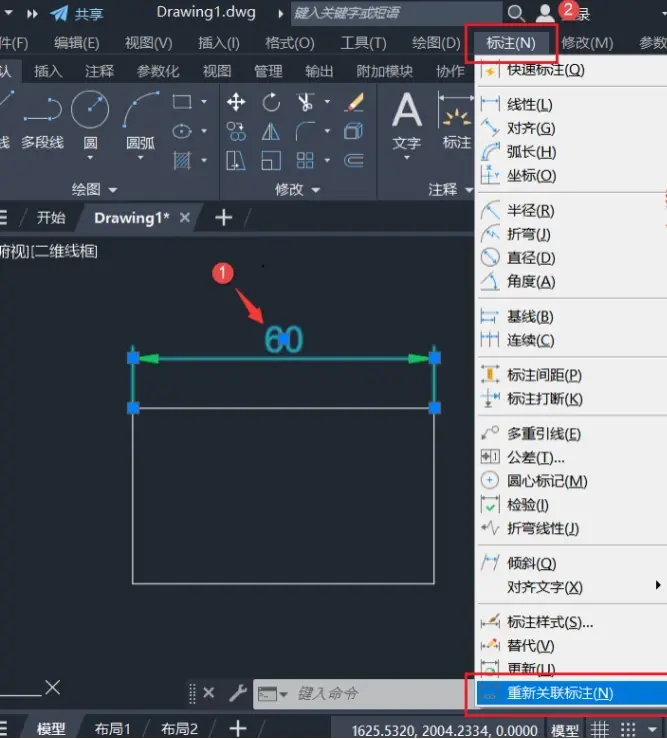

3、单击选中要恢复关联的尺寸标注，点击上方菜单栏【标注】→【重新关联标注】；

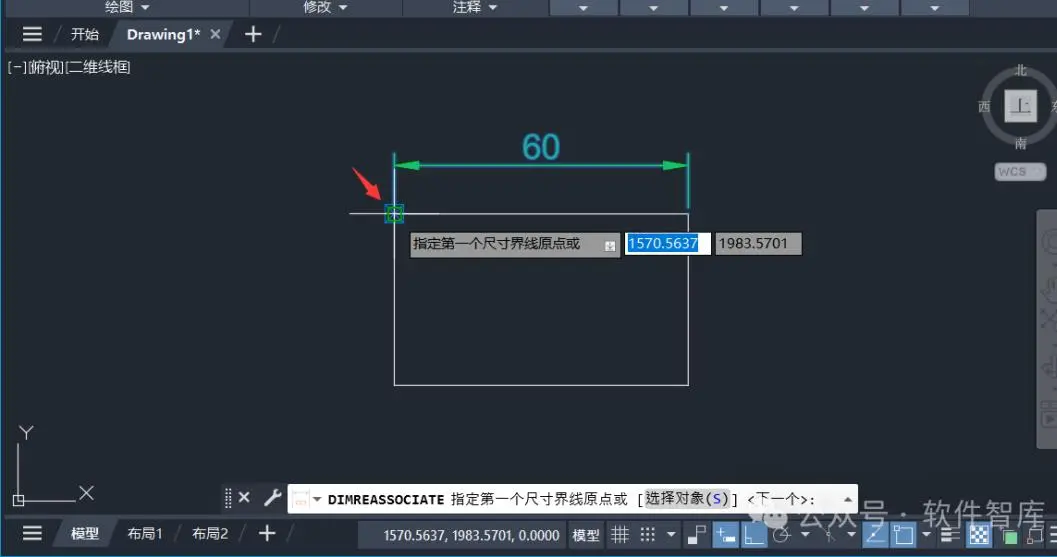

4、按提示对标注的两点进行指定；

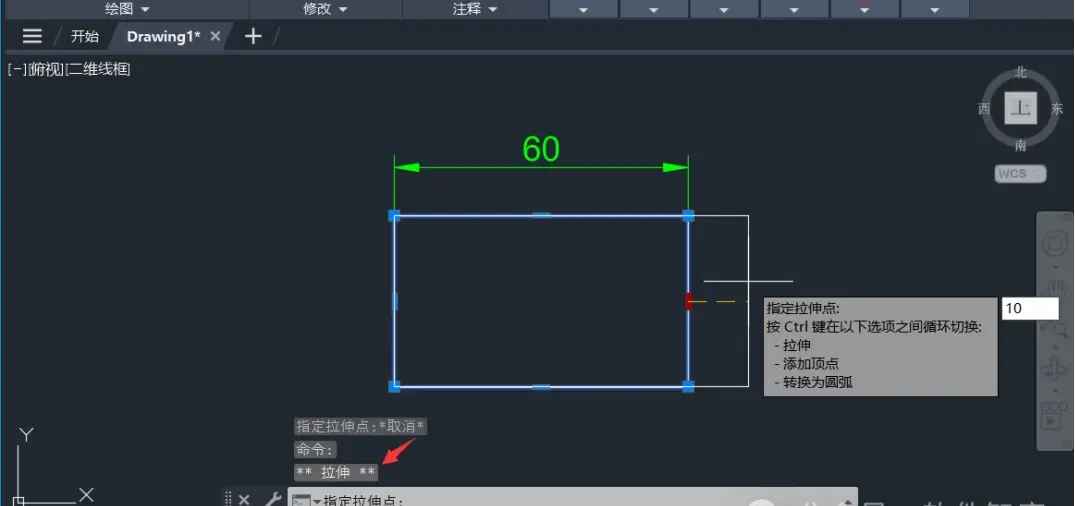

5、重新对矩形进行拉伸操作，这里将矩形拉伸10mm；

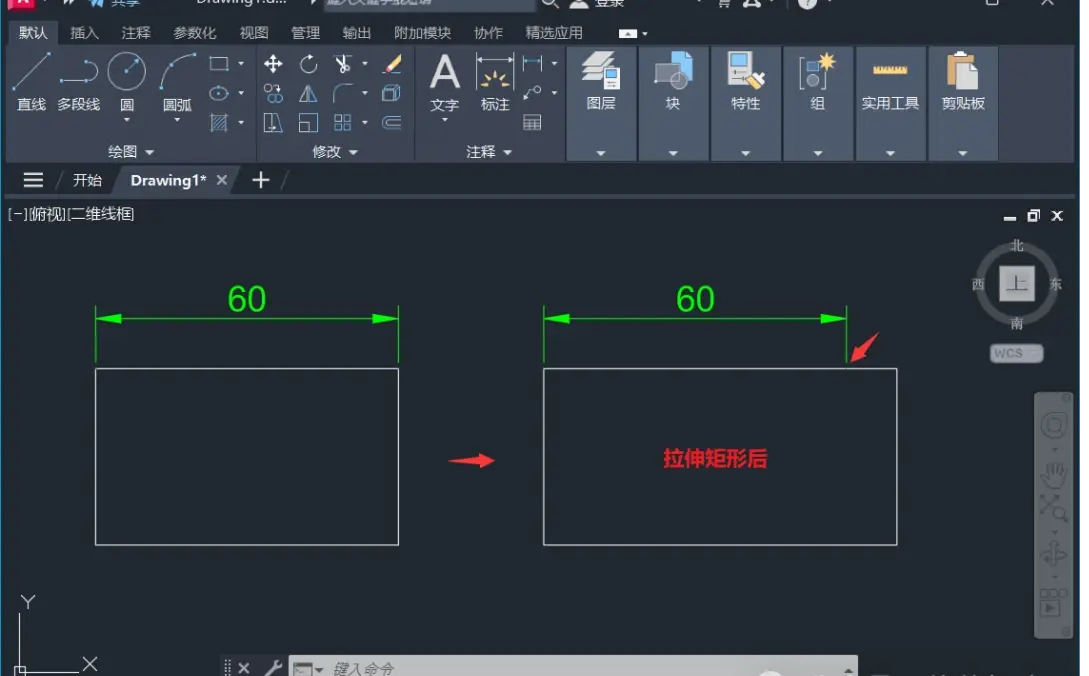

6、如下，尺寸标注已恢复自动跟随图形变化。
