CATIA DMU实战教学：汽车座椅骨架案例解析（二）

       去年十一月，总装线半夜叫停，说是转向机干涉检查没过，老数模在 DMU 里跑碰撞卡死，工艺急得打电话骂人。我爬起来远程桌面进公司，把 R28 的 DMU Kinematics 重新理了一遍，顺手把这几年攒的 DMU 实战笔记和能用的资源理出来，下面这些不是教程抄来的，是自己挨个跑过数模留下的。

先说 DMU 是啥场景下非用不可。零件设计阶段用 Part 设计就行，可真到了转向节打方向盘、车门开闭、焊枪进不去狭缝这种事，必须装进 Product 做 Digital Mock-Up。DMU 不是画图的，是看"动起来撞不撞、拆不拆得开、人能不能伸进去拧螺栓"的。

碰撞和干涉

进 DMU Space Analysis 工作台，Clash 命令。选两个产品集，计算类型选"接触+干涉"，别选"全部包含"，不然螺丝螺纹面微观穿透全报红，看花眼。我们产线惯用间隙设 0.5 毫米，小于这个数才弹。结果出来别光看红色列表，点"聚焦"跳到干涉点，很多时候是焊点球没隐藏，把 Spot 几何集关掉再算一次，干扰项少一大半。

运动仿真

DMU Kinematics 里建机构，转向系用 Revolute Joint 把齿条和齿轮轴锁上，方向盘主轴再加一个 Revolute，驱动命令选方向盘转角 0–540 度。Joint 别乱加，能用一个别用俩，约束冗余会解不出来。跑完看 Trace 把球头销运动轨迹画出来，给工艺看摆角够不够。

截面和剖视

DMU 里看内部管路别傻傻隐藏零件。用 Sectioning 切平面，选 Z 法向，拖滑块看油泵滤芯拆不拆得下来。切完勾"3D 剖面"，能直接存成 CATPart 发给工艺做维修手册。

人因（Human Builder）

焊装工位伸不进手，调 Manikin 进去，选中国男性 50 分位，手臂肩关节设到实际扳手角度，看手指尖离螺栓多远。这功能准得邪门，上次就靠它把工位扳手改短 15 毫米。

资源链接（都是我自己浏览器书签里扒出来的，能开）

• 达索官方 DMU 学习路径（含 Space Analysis / Kinematics 练习模型）：

  https://academy.3ds.com/en/learning-paths/catia-digital-mockup
• 我要自学网《CATIA DMU 运动仿真与干涉检查》视频课，孙辉讲的那版，第二章就是转向机构：

  https://www.51zxw.net/list.aspx?cid=448 （站内搜 DMU 过滤）

• B 站直接看"CATIA DMU Kinematics 转向机构实战"——UP 主"CATIA老司机"那期 47 分钟，从 Joint 建到 Trace 出图，跟练一遍就会：

  https://search.bilibili.com/all?keyword=CATIA%20DMU%20Kinematics
• 官方 V5 宏手册里 DMU 相关接口（SPAWorkbench、KinematicWorkbench 对象名都在）：

  https://www.catia.com/V5R28/doc/English/KIN/kintoc.htm （把 V5R28 换成你版本号）

• 国内资料 PDF：《CATIA DMU 应用实例（汽车焊装）》机械工业出版社配套光盘，老但例题能直接用，孔夫子旧书网搜得到。

• 踩过的坑记一下
• 总装 Product 里子件没 Activate，Clash 算出来空列表，不是没干涉是没读进几何。

• Kinematics 驱动命令建完一定点"Update"，不 Update 轨迹是上一轮的。

• 大总装（超 800 零件）先关掉螺纹、焊点、标注三层再跑碰撞，内存省一半。

• R2026X 里 DMU 接口没大改，但获取 KinematicWorkbench 前先 CATIA.RefreshWorkbench，不然老宏报空，和我上次焊点宏一个毛病。

• 那天半夜重跑完干涉，转向机最大穿透 0.2 毫米，在公差内，工艺签字放行。我四点多关远程，茶水凉了。DMU 这东西不难，就是得真拿产线数模去蹂躏，看教程不如骂两次"咋又红一片"学得快。

齿轮5完成以后就可以实现跳动旋转，但是这个齿轮结合5是同步杆的偏心旋转，这个旋转要旋转 4~5周才能达到挡点的位置，也就是说要旋转1500度左右才能达到当点的位置。

后面up主量了一个圆心盘的行程37.8的角度，这个是圆心盘的行程有效角度，以他来控制旋转角度是准确的 。

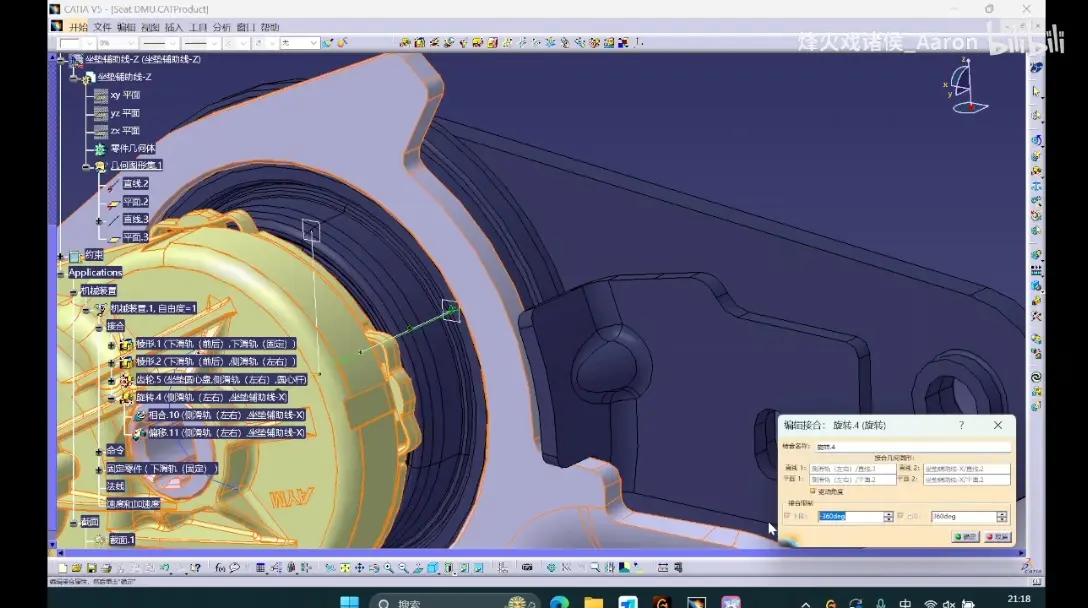

坐垫框架与辅助线X做一个旋转结合，辅助线X与 辅助线Z做滑动结合，辅助线Z与圆心盘做滑动结合。

这个步骤是精准控制角度，而上一个齿轮结合5 可以理解为固定运动轨迹。

这两套运动对比来看 ，第二套的辅助线x和辅助线z，代替了 第一套运动同步杆的Part。
