NX二次开发：使用NXOpen C#向导模板开发及如何查看C#帮助文档编写代码

阅读数 4

今天是情人节，单身狗晚上闲着无聊，研究了一下NXOPEN C#开发，

我发现有UFUN C和NXOPEN C++的基础在转做NXOPEN C#开发，上手还是蛮快的，开发套路原理都是一样的。

在补充点C#的语法知识，基本上就可以去做项目了(当然了，我连C++都还没学明白，这里也只是兴趣爱好，现学现卖，写了写博客，有不对的地方，还请各位留言纠正)。

NX11+VS2013

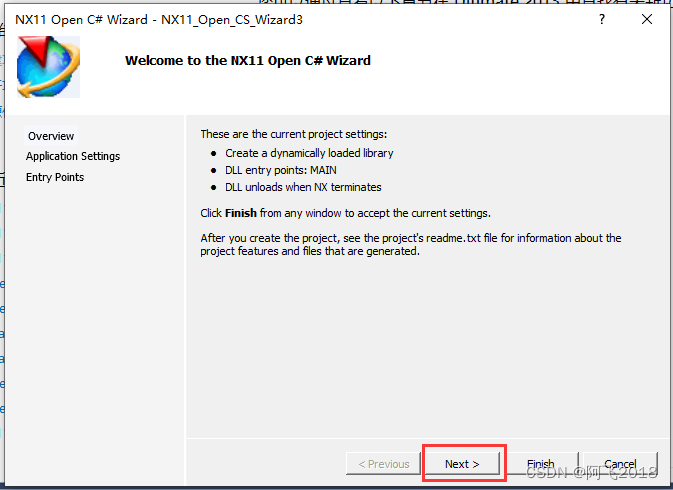

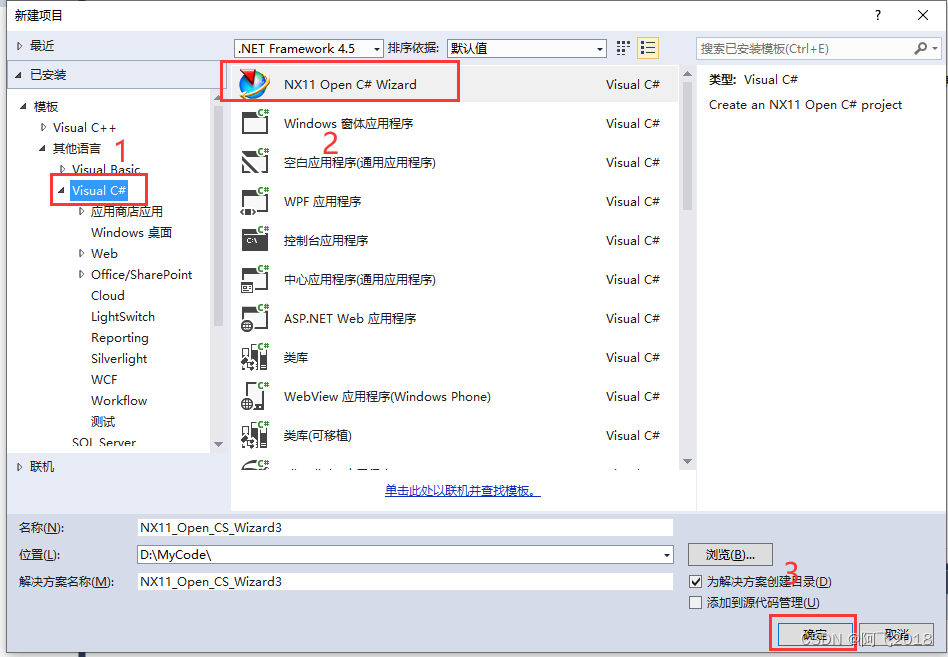

1.使用NXOPEN C#向导模板
在这里插入图片描述

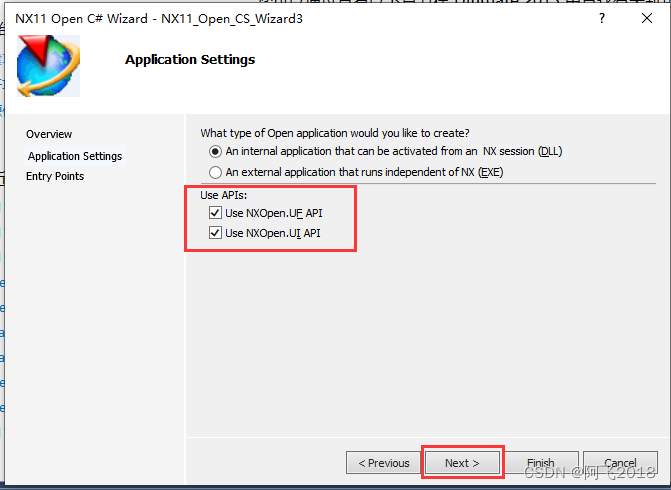

如果我们想要使用C#封装的C UFUN函数，就勾选这里。

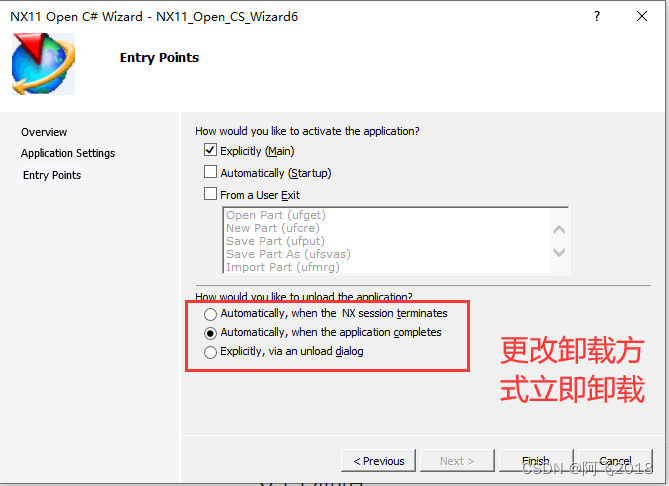

在这里插入图片描述

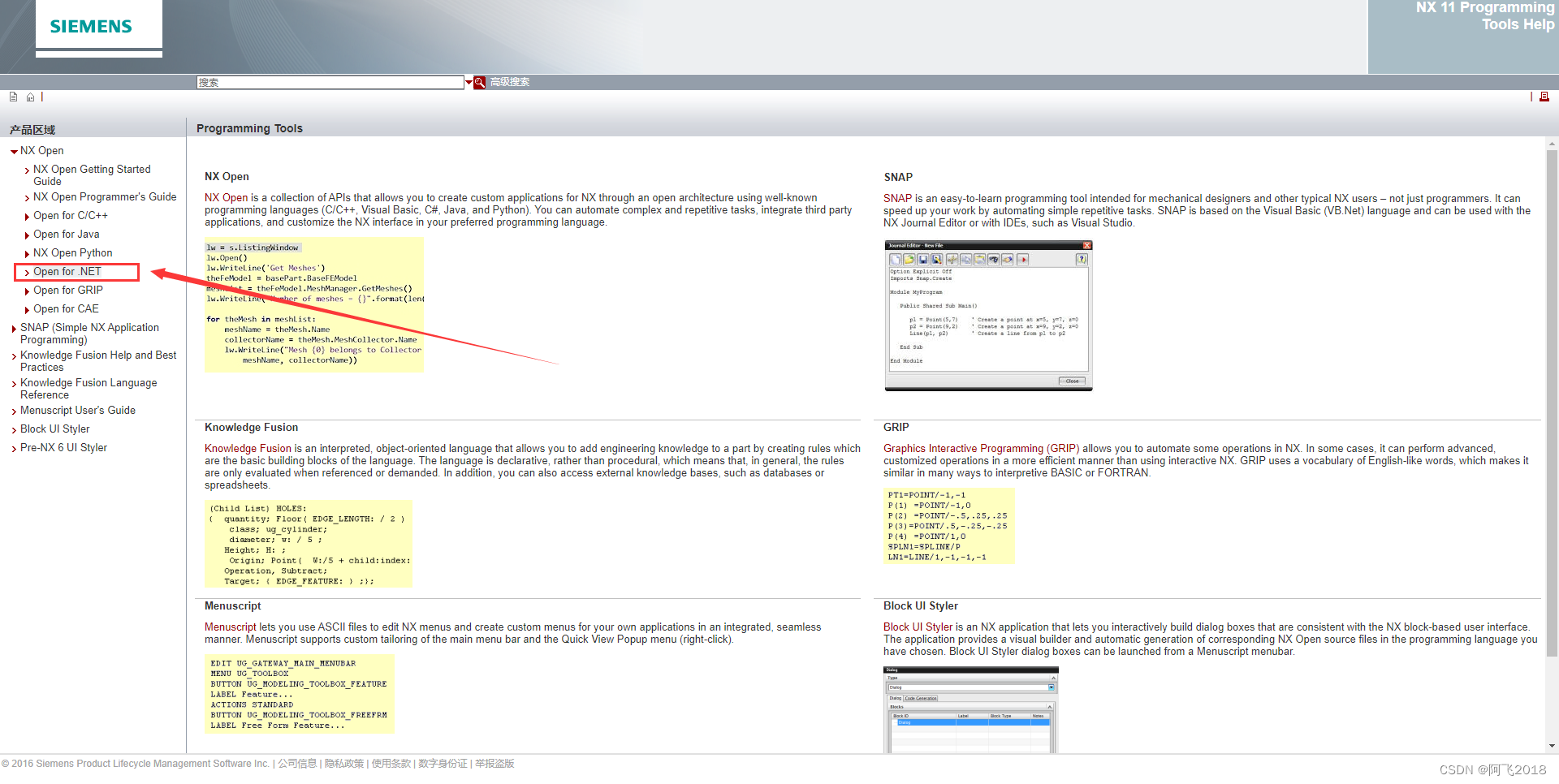

2.查看NXOPEN C#帮助

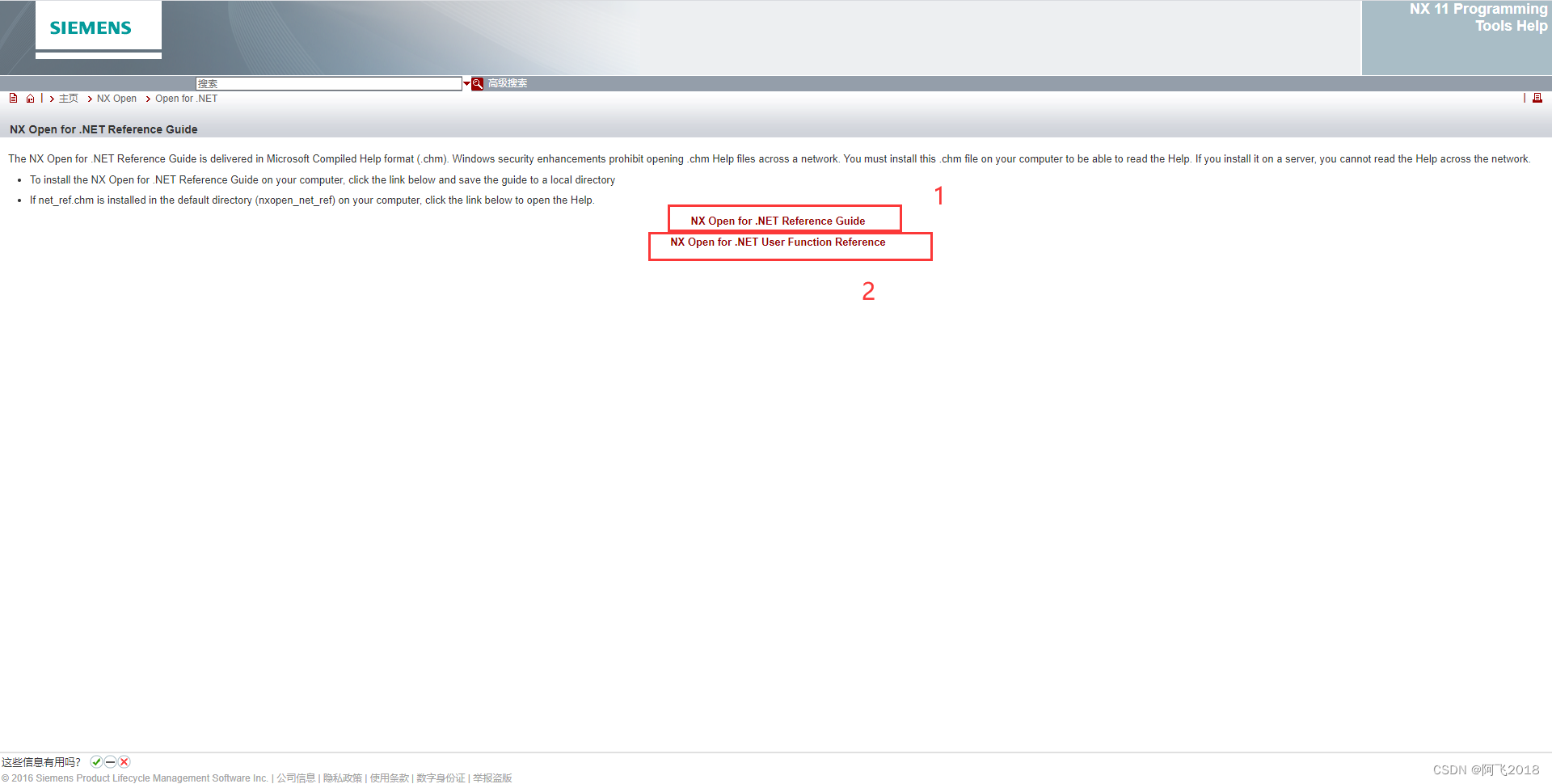

下载两个帮助文档

在这里插入图片描述打开net_ref_uf. chm 那个文档

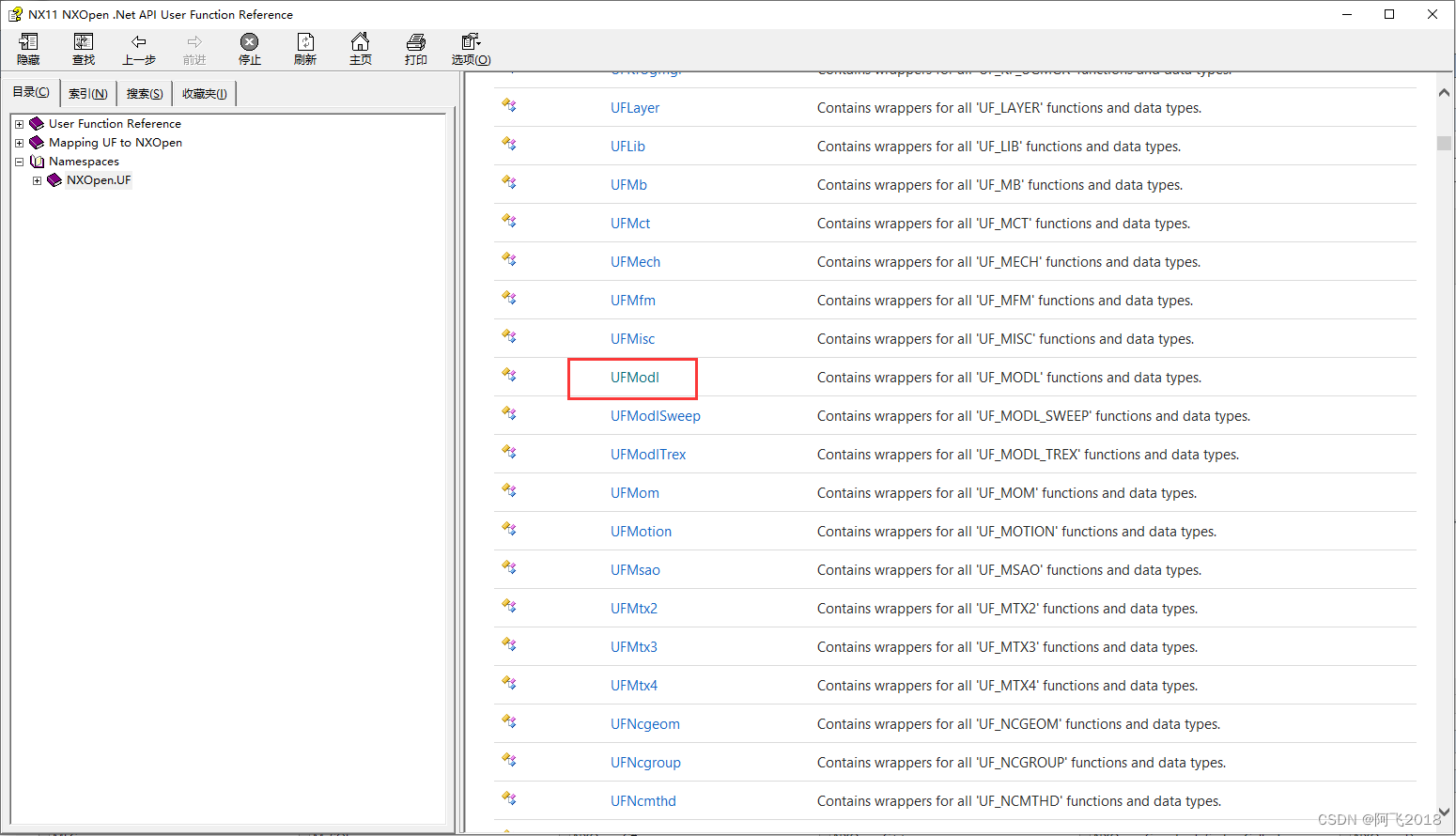

在这里插入图片描述进入UF的命名空间，使用封装的UF函数，以创建块为例，学会如何查找函数。

根据以前使用UFUN C的经验，知道创建块是在modl头文件里的。
在这里插入图片描述

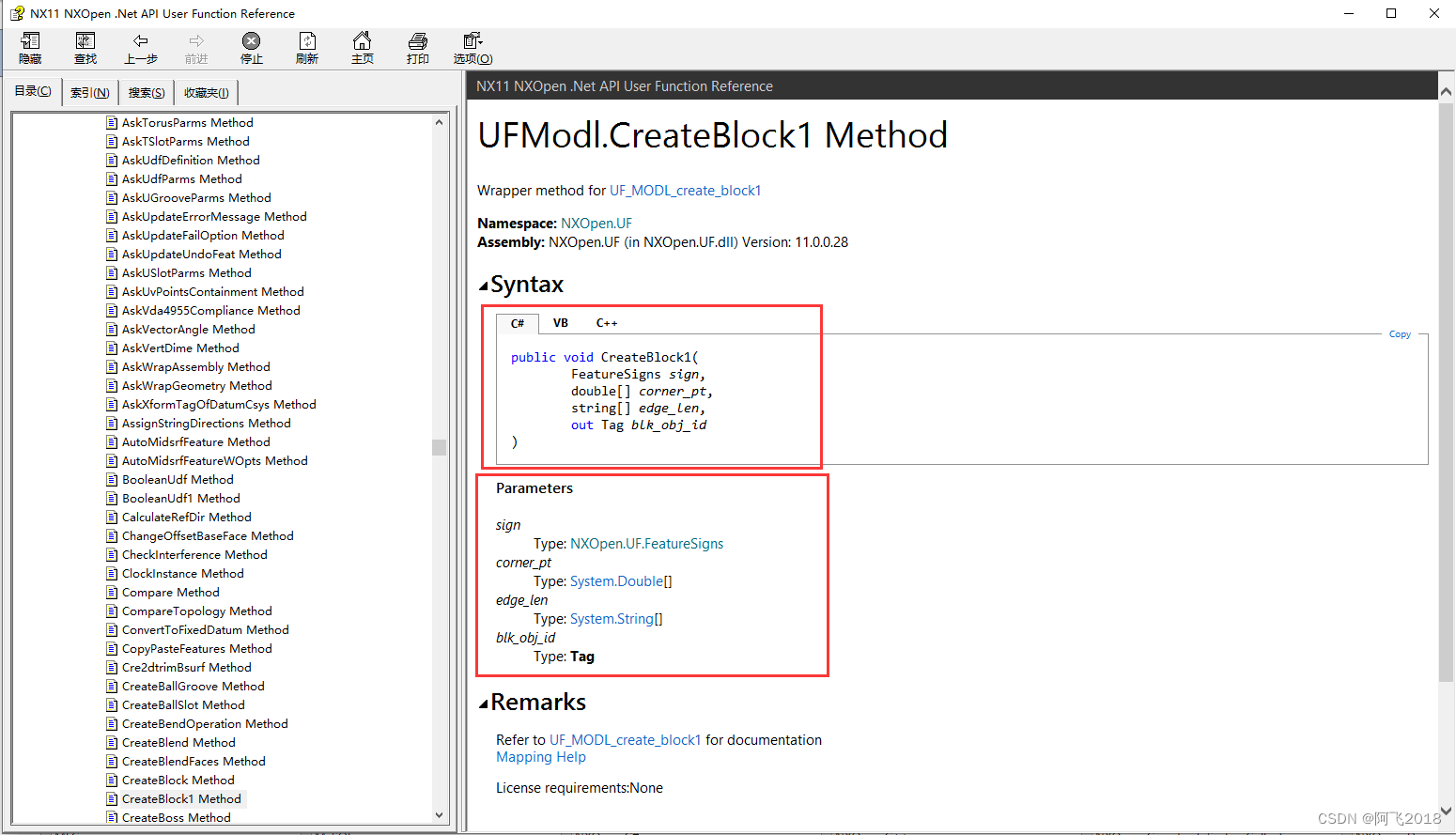

找到创建块的函数

在这里插入图片描述使用介绍

在这里插入图片描述
代码

FeatureSigns sign = FeatureSigns.Nullsign;//定义布尔
double[] cornet_pt = { 100.0, 0.0, 0.0 };//定义原点
string[] edge_len = { "100.0", "100.0", "100.0" };//定义长宽高
Tag blk_obj_id = Tag.Null;
theUfSession.Modl.CreateBlock1(sign, cornet_pt, edge_len, out blk_obj_id);

Caesar卢尚宇
2020年2月14日

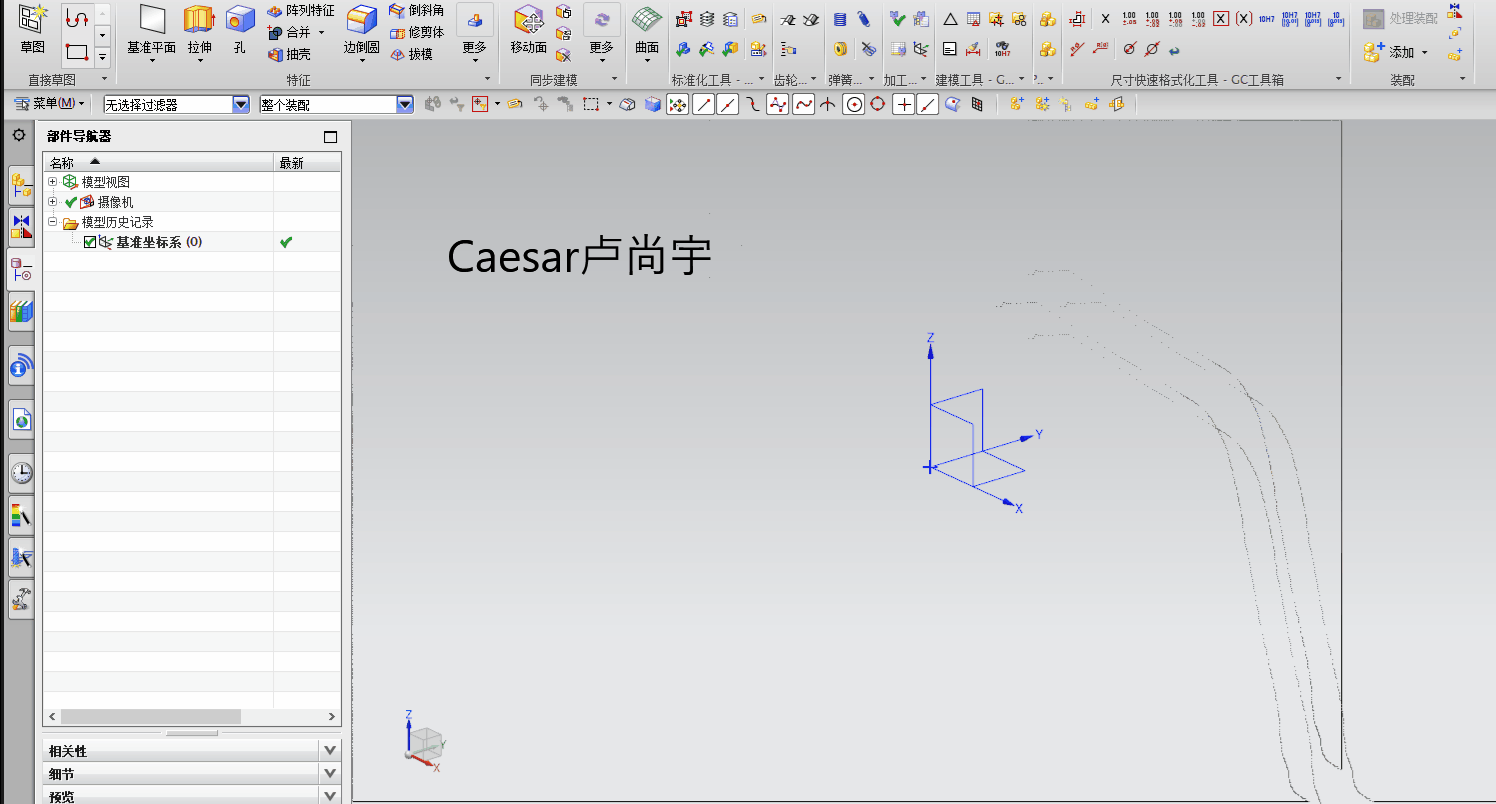

在这里插入图片描述

3.使用NXOPEN C#方式创建块

一般使用NXOPEN创建特征的时候，不会去查看帮助。直接用录制功能去录代码，改代码来实现。

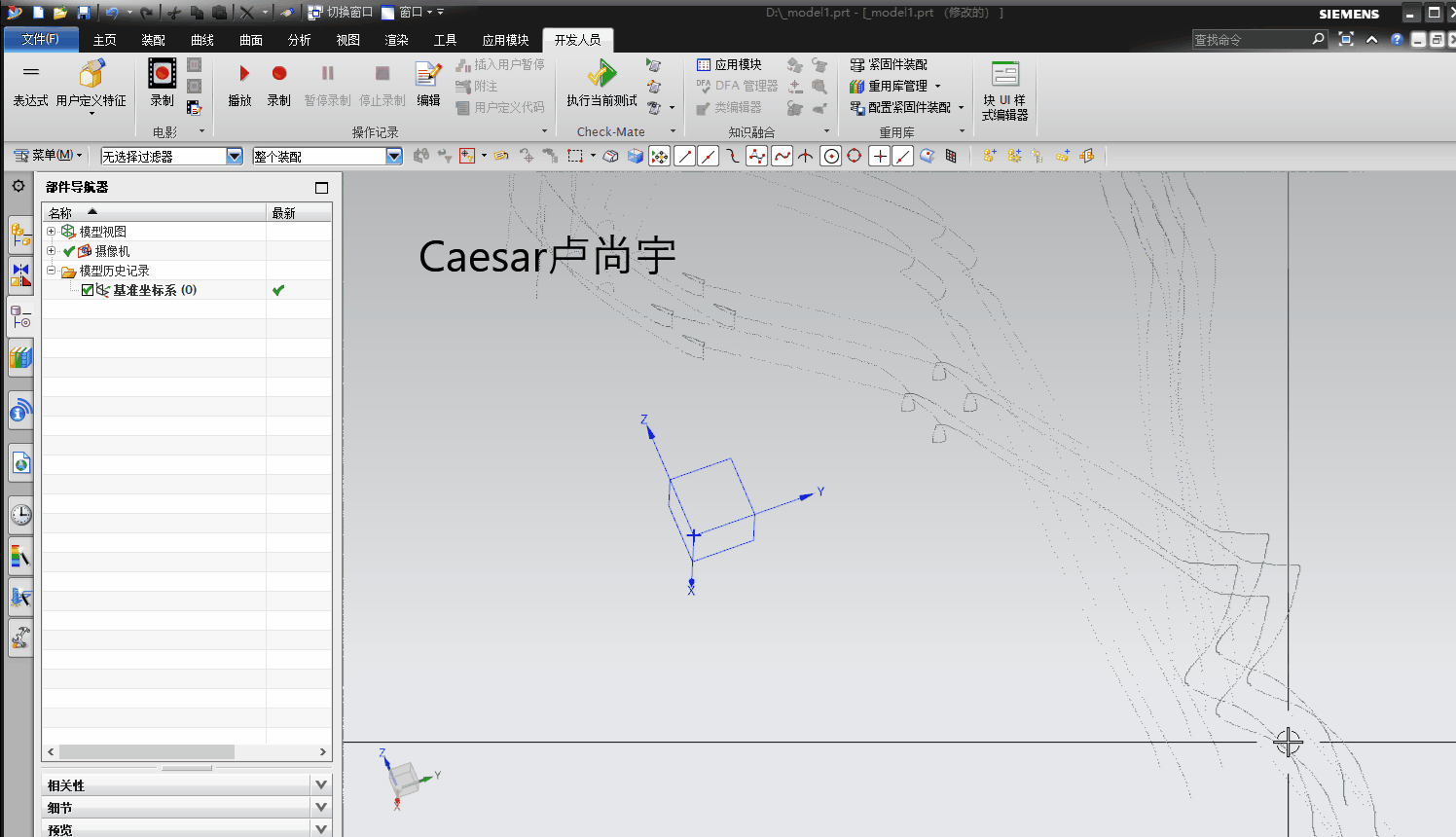

录C#创建块的代码

在这里插入图片描述

将不需要的代码删掉，只保留需要的代码。(不知道哪个是保留的，就一行一行试)
代码

//获取当前工作部件
NXOpen.Part workPart = theSession.Parts.Work;

//面向对象编程，先声明一个类的对象，然后在使用类里面的方法去定义参数
//定义blockFeatureBuilder类
NXOpen.Features.Feature nullNXOpen_Features_Feature = null;
NXOpen.Features.BlockFeatureBuilder blockFeatureBuilder1;
//在工作部件创建块
blockFeatureBuilder1 = workPart.Features.CreateBlockFeatureBuilder(nullNXOpen_Features_Feature);
//定义原点坐标点，长宽高
NXOpen.Point3d originPoint1 = new NXOpen.Point3d(10.0, 10.0, 10.0);
blockFeatureBuilder1.SetOriginAndLengths(originPoint1, "100", "50", "100");
//生成特征
NXOpen.Features.Feature feature1;
feature1 = blockFeatureBuilder1.CommitFeature();
//销毁
blockFeatureBuilder1.Destroy();

Caesar卢尚宇
2020年2月14日

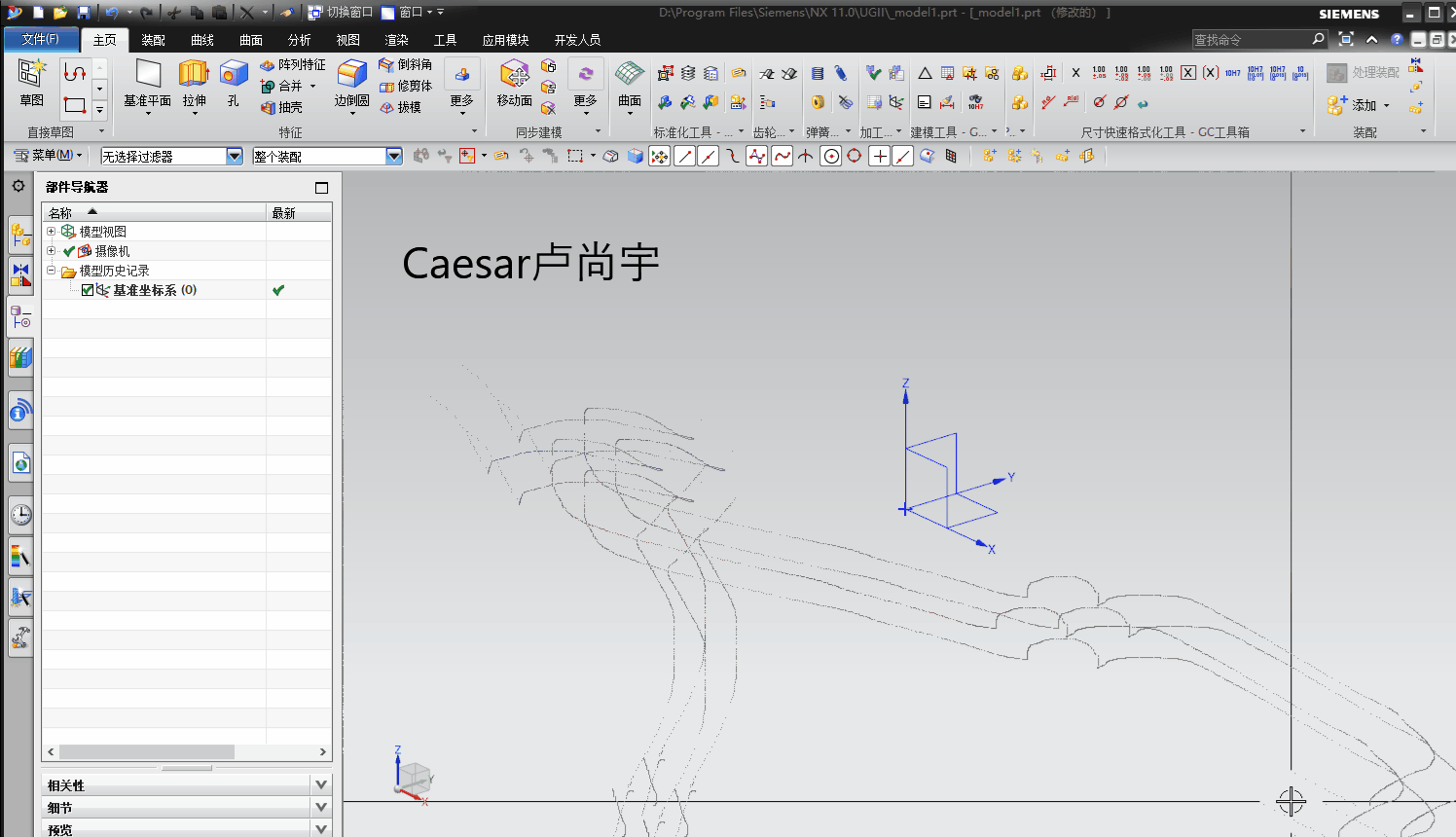

在这里插入图片描述
4.如何查找NXOPEN C#(NXOPEN方法写的代码)帮助

打开上面下载的net_ref.chm那个文档
在这里插入图片描述通过上面录制的代码，我们知道块特征是在NXOpen.Features.BlockFeatureBuilder blockFeatureBuilder1;这里

我们去帮助里找到对应的命名空间
在这里插入图片描述点进去之后，在找到对应的类

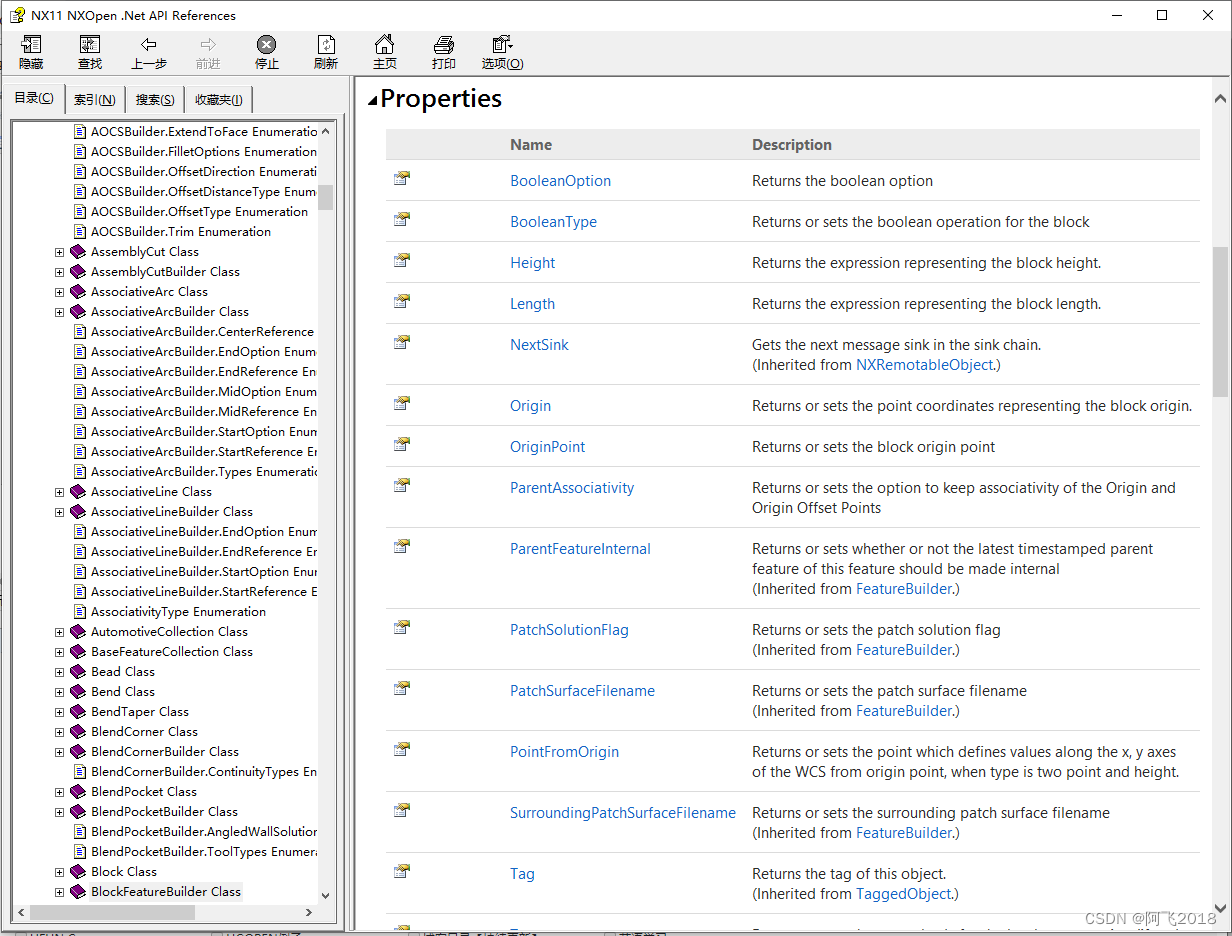

点进去之后，我们可以看到类里面的很多方法(返回值获得块特征的长宽高原点等等)

在这里插入图片描述

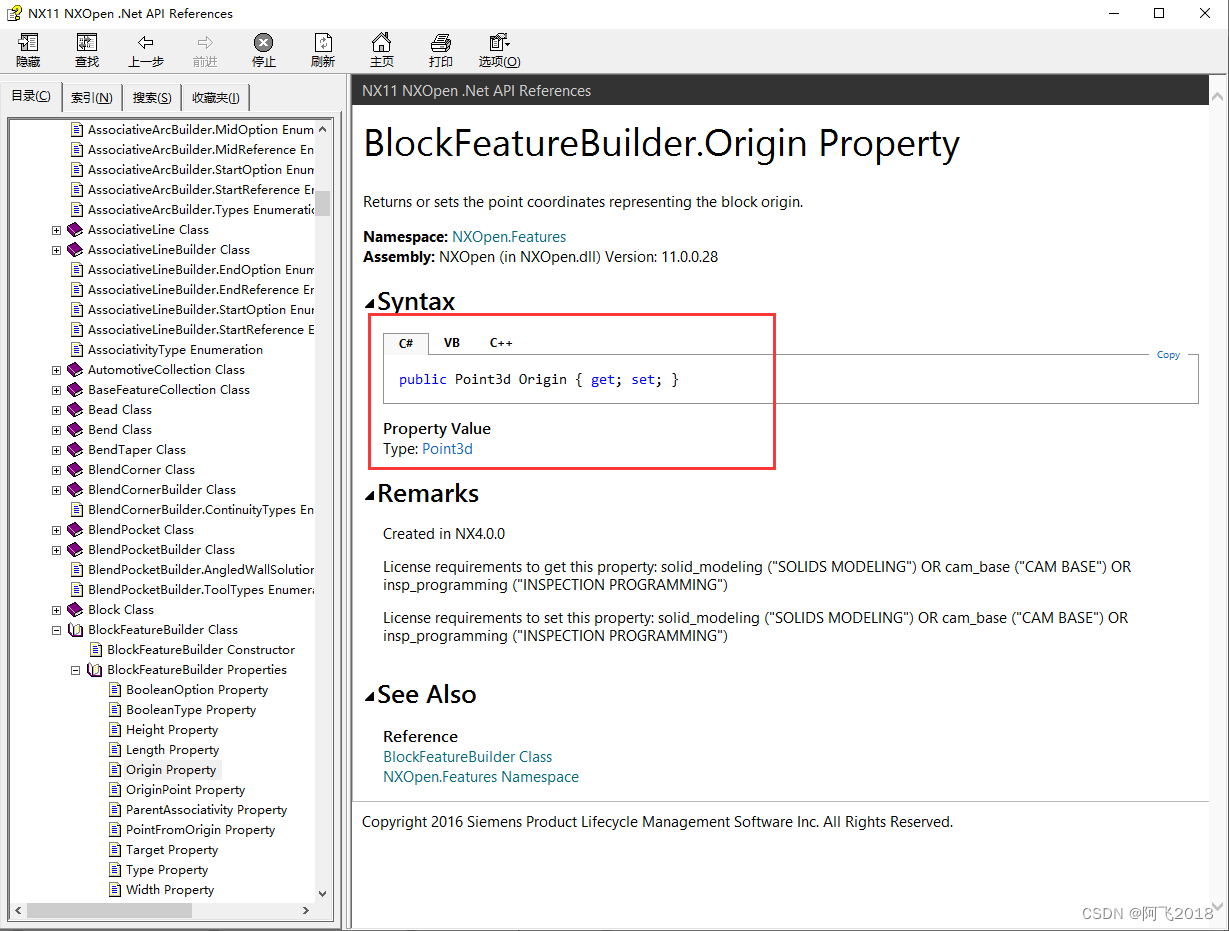

举个例子，例如使用获得块的原点这个方法

点击进去这个方法，查看返回值，是Point3d类型

在这里插入图片描述

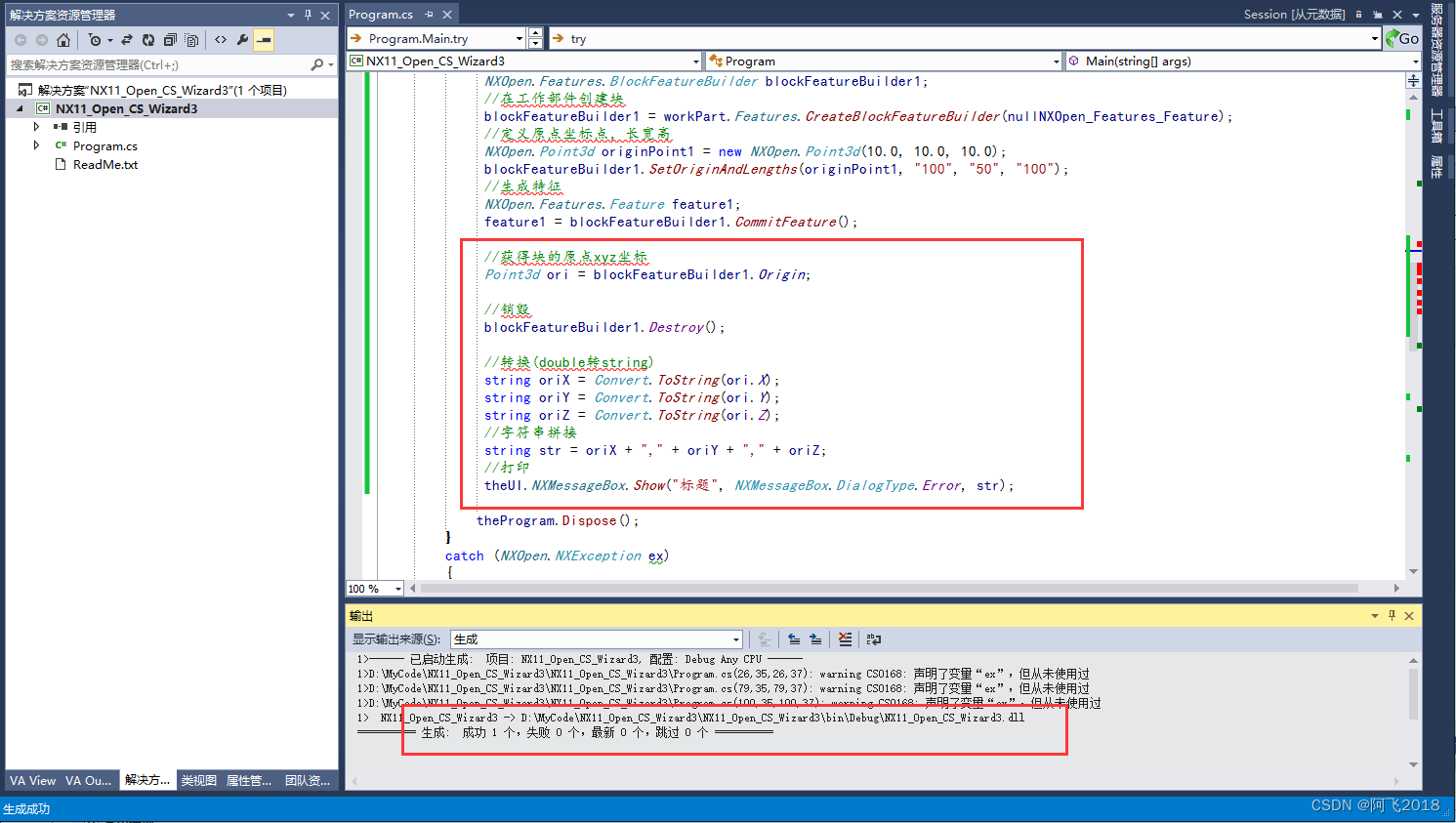

代码

//获取当前工作部件
NXOpen.Part workPart = theSession.Parts.Work;

//面向对象编程，先声明一个类的对象，然后在使用类里面的方法去定义参数
//定义blockFeatureBuilder类
NXOpen.Features.Feature nullNXOpen_Features_Feature = null;
NXOpen.Features.BlockFeatureBuilder blockFeatureBuilder1;
//在工作部件创建块
blockFeatureBuilder1 = workPart.Features.CreateBlockFeatureBuilder(nullNXOpen_Features_Feature);
//定义原点坐标点，长宽高
NXOpen.Point3d originPoint1 = new NXOpen.Point3d(10.0, 10.0, 10.0);
blockFeatureBuilder1.SetOriginAndLengths(originPoint1, "100", "50", "100");
//生成特征
NXOpen.Features.Feature feature1;
feature1 = blockFeatureBuilder1.CommitFeature();

//获得块的原点xyz坐标
Point3d ori = blockFeatureBuilder1.Origin;

//销毁
blockFeatureBuilder1.Destroy();

//转换(double转string)
string oriX = Convert.ToString(ori.X);
string oriY = Convert.ToString(ori.Y);
string oriZ = Convert.ToString(ori.Z);
//字符串拼接
string str = oriX + "," + oriY + "," + oriZ;
//打印
theUI.NXMessageBox.Show("1", NXMessageBox.DialogType.Error, str);

Caesar卢尚宇
202年2月14日

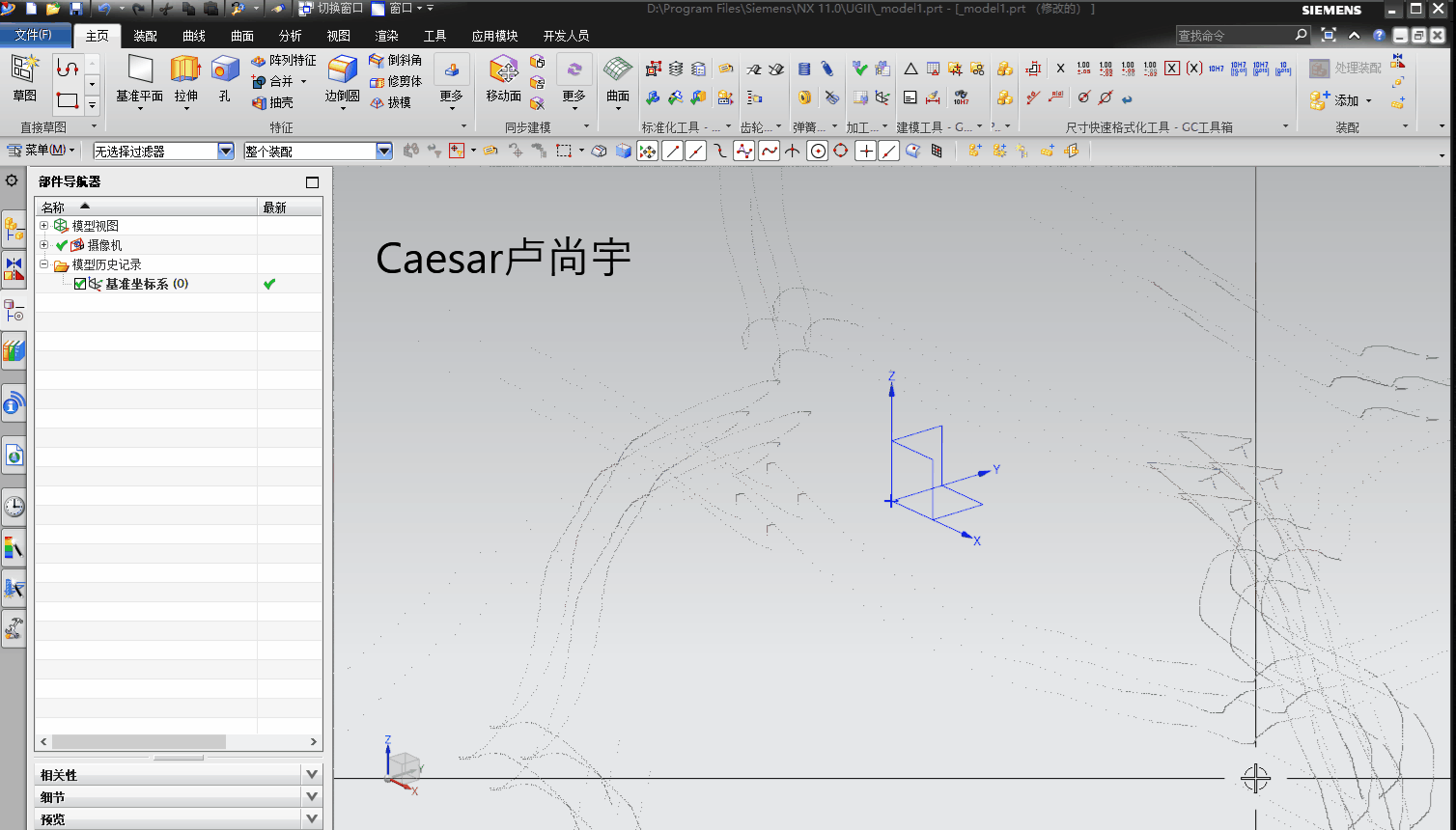

在这里插入图片描述

以上就是对NXOPEN C#帮助的使用方法
