PCB设计高效换Pin并生成换Pin表格的方法

来自专治PCB疑难杂症主群（群友突破1200人啦，添加杨老师微信号Johnnyyang206，可添加入群）的疑难杂症：我需要换pin，如何换pin并生成换pin表格？

换pin主要是PCB设计工程师遇到的问题，当客户发过来的原理图导进PCB时，会出下同一组网络相互交叉的情况，而这组网络在FPGA上对应的I/O口可以交换，就出现了换pin的情况。（文末有情人节福利）

这里换pin当然会有不同的方法和习惯，怎样换pin不会出错，并且效率高就用哪种办法。杨老师并不做推荐，比如可以先把FPGA的这组pin进行 swap  把走线调顺，再生成前后不同的网络对比图的换pin表格，最后再发给客户更新原理图。也有比如先在PCB上换完pin再同步到原理图的。

这里杨老师介绍的一种换pin 表格 方法是比较原始的办法，没有投机取巧，换pin流程是先生成换pin表格，再给客户更新原理图，最后再将更新的原理图导入到PCB上，从而完成换pin。

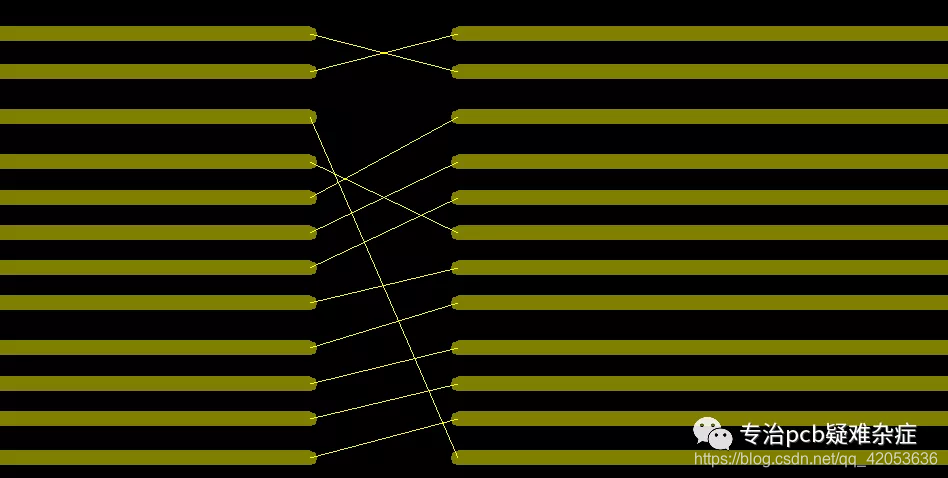

第一步：我们高亮走线交叉的信号，然后分别show出两端不同的网络名，要换的一端保存为old.txt，不换的一端保存为new.txt。（注意show两端网络时顺序要一致）

第二步：就是玩转excel，生成前后网络表。首先我们需要将old文本中对应的换pin管筛选出来，然后将old中new中对应的网络筛选出来。具体excel操作方式如下图

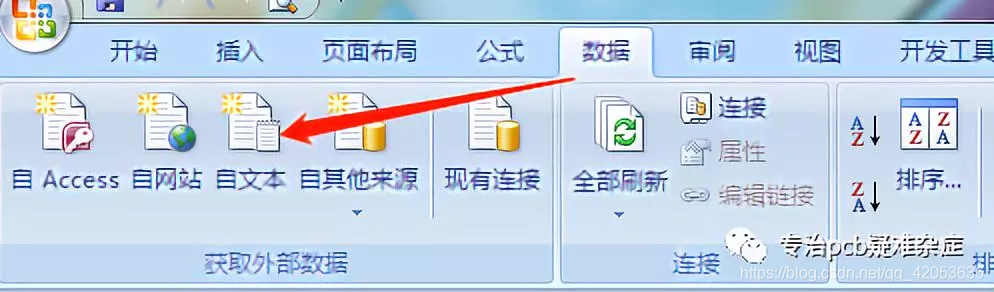

数据中选择自文本

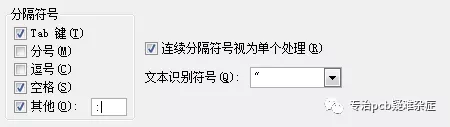

接着选择 分隔符  号，点击下一步，然后按如下设置。

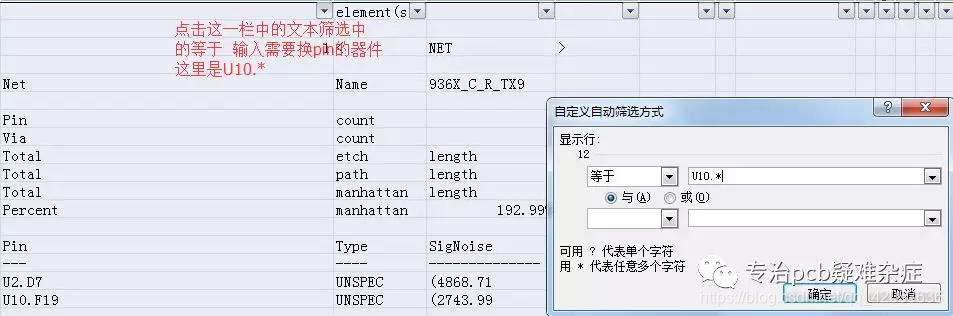

然后选择excel中所有  点击筛选命令，筛选出要换pin的器件位号

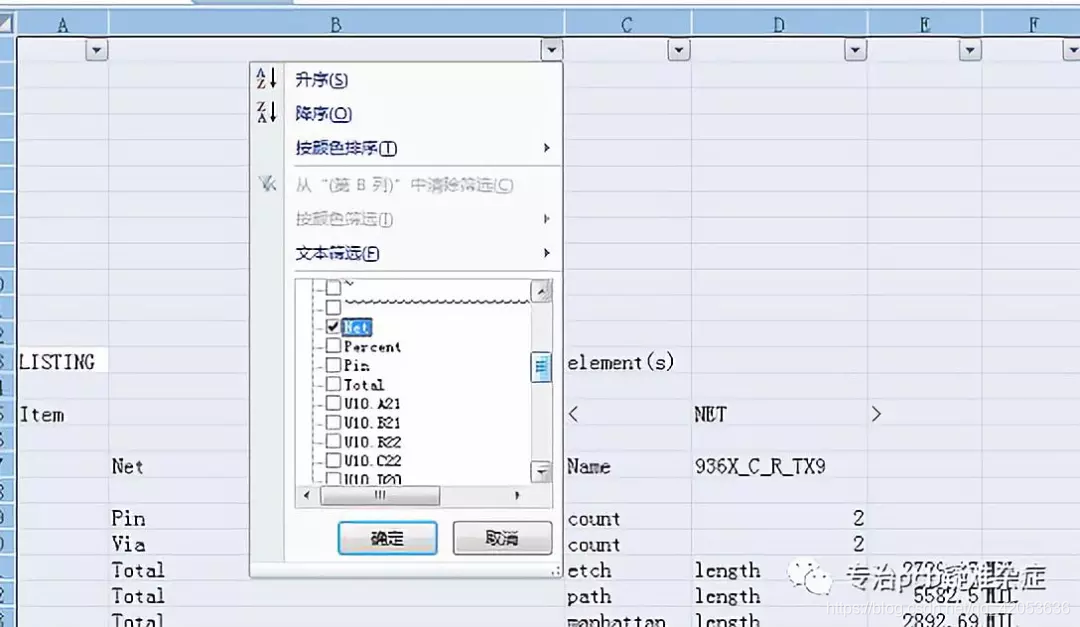

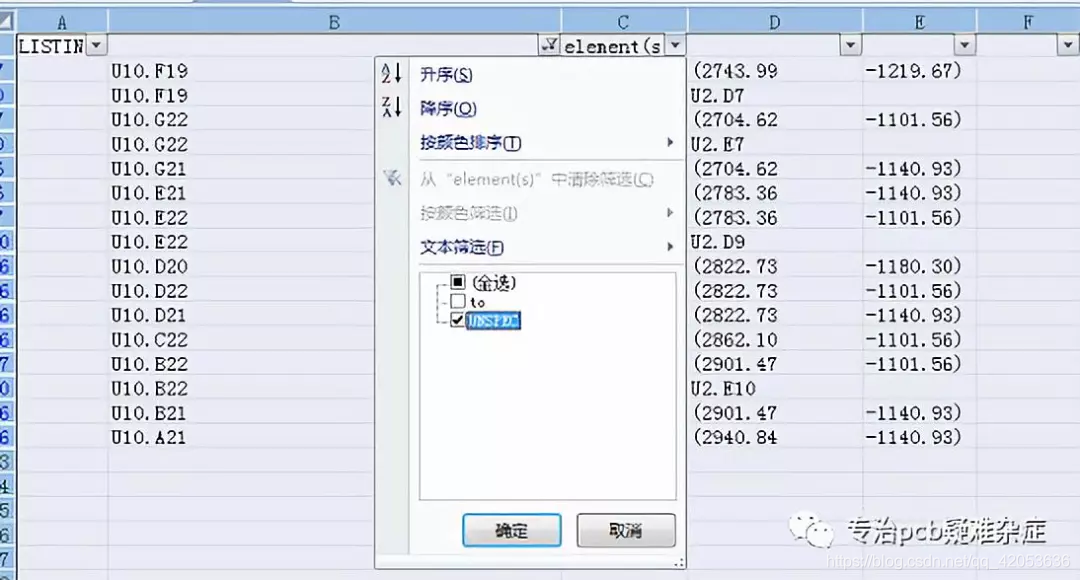

接着筛选 element    然后选出所有要换pin的管脚。

最后再筛选出old和new对应网络名

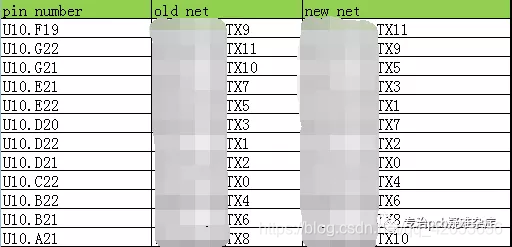

完成后的换pin表格应该入下图 （敏感内容自动打码）

这种方法有如下几个好处：其一，不会改动客户的原理图或者PCB上的连接。其二，不容易出错，客户改好了原理图才更新PCB。其三，操作也比较简单，效率还算中规中矩。
