DC-DC转换器PCB设计要点与布局规范

1. Bad layout

• EMI，DC-DC的SW管脚上面会有较高的dv/dt， 比较高的dv/dt会引起比较大的EMI干扰；
• 地线噪声，地走线不好，会在地线上面会产生比较大的开关噪声，而这些噪声会影响到其它部分的电路；
• 布线上产生电压降，走线太长，会使走线上产生压降，而降低整个DC-DC的效率；

2. 一般原则

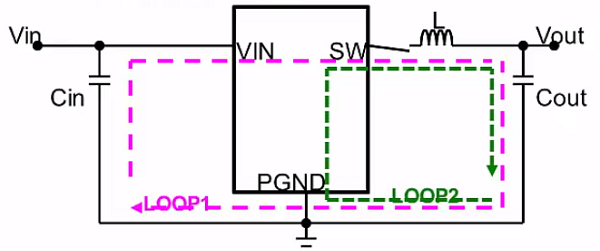

• 开关大电流回路尽量短；
• 信号地和大电流地（功率地）单独走线，并在芯片GND处单点连接；

• 电感尽量靠近SW管脚；
• 输入电容尽量靠近VIN管脚；
• 输入输出电容的地尽量靠近PGND脚；
• 使用铺铜的方式走线；

• 走线过细过长会增大阻抗，大电流在此大阻抗上会产生比较高的纹波电压；
• 走线过细过长会增大寄生电感，此电感上耦合开关噪声，影响DC-DC稳定性，造成EMI问题；
• 寄生电容和阻抗会增大开关损耗和导通损耗，影响DC-DC效率；

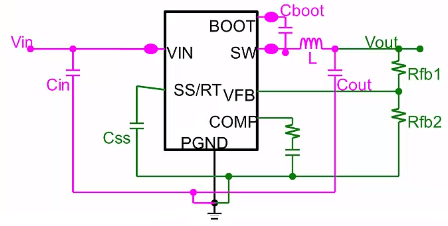

• 大电流地：L，Cin，Cout，Cboot连接到大电流地的网络；
• 小电流地：Css，Rfb1，Rfb2单独连接到信号地的网络；

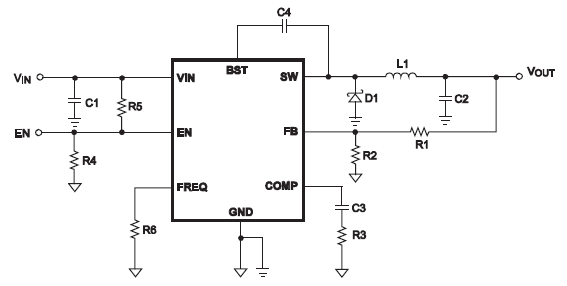

3. 实例

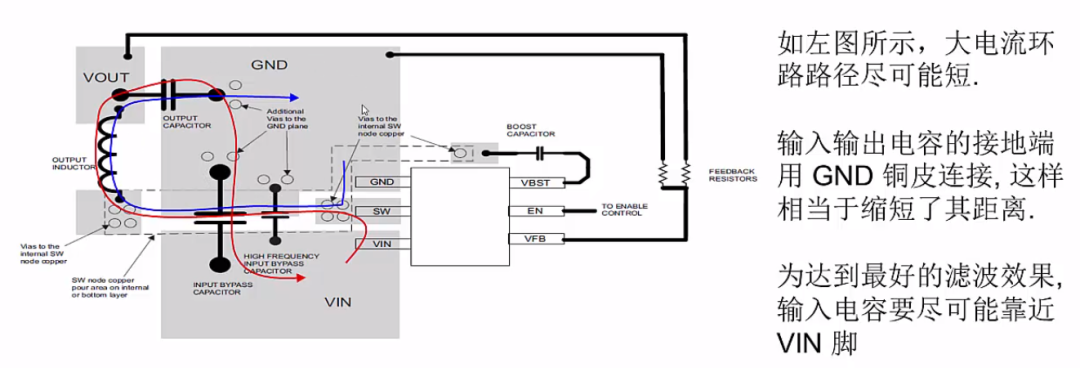

• 输入电容，高边MOS管，和续流二极管形成的开关回路尽可能小和短；
• 输入电容尽可能靠近Vin Pin脚；
• 确保所有反馈连接短而直接，反馈电阻和补偿元件尽可能靠近芯片；
• SW远离敏感信号，如FB；

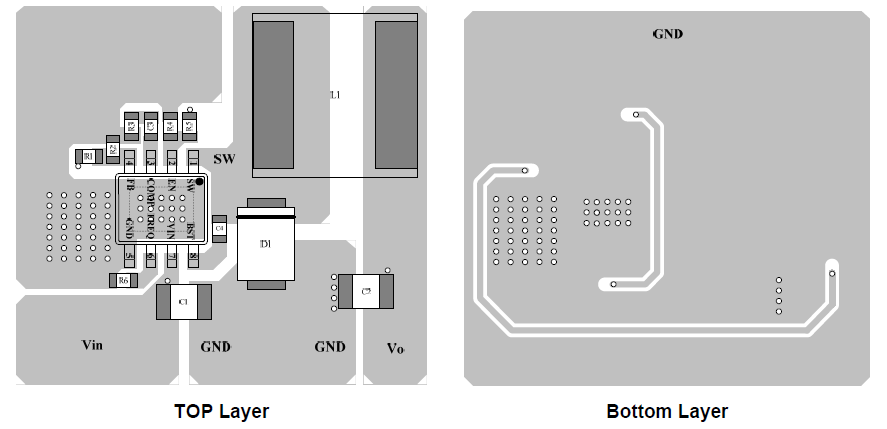

• 将VIN、SW，特别是GND分别连接到一个大的铜区，以冷却芯片，提高热性能和长期可靠性；

4. 小结一下
