Orcad网表错误处理:“Duplicate Pin Name”解决方案

Orcad输出网表出现“Duplicate  Pin  Name”的错误

答:在使用Orcad软件输出Allegro第一方网表,出现如下错误:

#1 ERROR(ORCAP-36041): Duplicate Pin Name "GND" found on Package LCM0200CE1A0_3 , U22 Pin Number 25: SCHEMATIC1, 23.Camera (129.54, 50.80). Please renumber one of these.

解决的办法如下所示:

第一步,找到报错的器件U22,然后选中U22这个器件,点击右键,选择Edit Part属性,进行元器件封装属性的编辑,如图3-76所示;

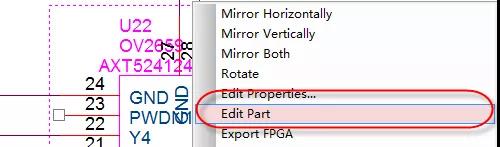

   图3-76  编辑器件封装属性示意图


第二步,进入到封装器件编辑界面以后,我们可以看到错误所标识的就是有几个管脚的名称是一致的,都是GND,系统判定这种就是Duplicate Pin Name,所以我们需要将这种修改为不一样的名称;

第三步,这种显而易见是GND网络,是电源网络,Orcad系统判定的依据就是除了电源管脚以外的管脚一律不准管脚名称一致,所以我们将这几个GND管脚的管脚属性改为电源属性即可,双击管脚,编辑属性,将Type改为Power,勾选上Pin Visible,将管脚名称显示,如图3-77所示;

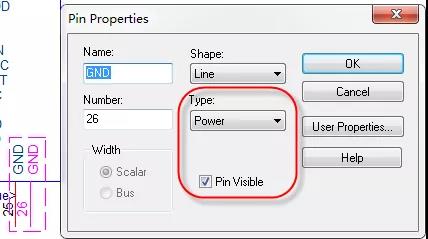

   图3-77  修改电源属性管脚示意图


第四步,针对于不是电源属性的,出现此类报错的,我们同样的编辑管脚属性,在每一个管脚名称加上1、2、3、4…,依次递增,来区分管脚名称,比如NC1、NC2、NC3等;

第五步,将管脚名称一致的都按上述方法修改完成以后,点击右键关闭封装编辑页面,如图3-78所示,在弹出的界面中选择Update All,这原理图中所有使用这个原理图封装的器件就都全部更新了,如图3-79所示,这个Duplicate Pin Name的问题也就解决了。

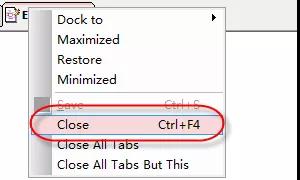

   图3-78  关闭封装编辑示意图

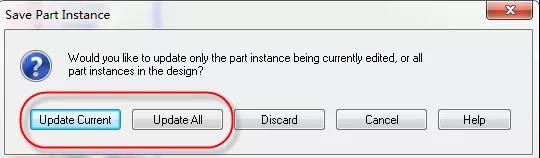

   图3-79  设置更新所有封装示意图
