已修复的双层面网格生成3D网格时仍然出错如何解决?
A：在Moldflow中将已修复好的双层面网格生成3D网格时，小伙伴们是否遇到过生成3D网格失败的问题，下面我们来看以下例子。
案例一
此产品结构简单，网格质量也不错，没有出现任何自由边，多重边，以及配向不正确的单元，也不存在相交单元和完全重叠单元。如图1所示：
图1
接下来，我们来尝试划分3D网格，首先将网格类型更改为3D,再依次选中

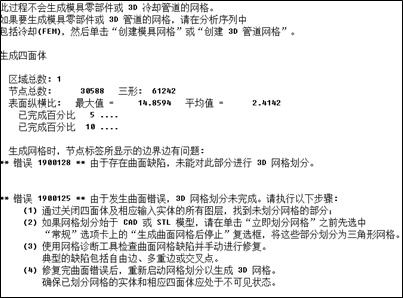

<网格>---<生成网格>,设置四面体网格参数后点生成网格。但网格划分过程中出现如下错误提示：
图2
由于前面我们已经通过网格统计检查过双层面网格未出现任何网格问题，但是又无法生成3D网格，这应该如何解决？请重点看以下提示部分：

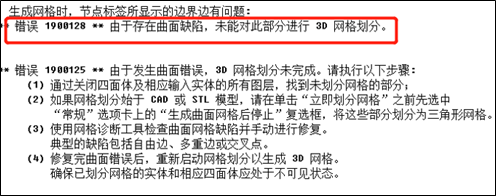

图3

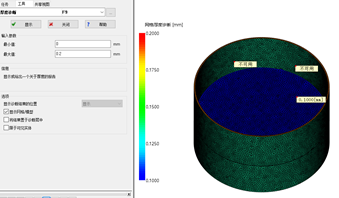

通过提示可知，产品存在曲面缺陷，节点标签所显示的边界边有问题，那么我们可以通过查看双层面中的壁厚检查工具来看看问题出现在哪里，将壁厚检查中的壁厚显示范围调小，然后显示壁厚检查或者将结果单独显示到新建层内。
图4
图5
如图5所示位置，内侧的节点被合并到外侧的节点上，造成节点边界有问题，而无法生成3D网格。那么，我们通过网格修复工具来修补此处问题，如下图修复后的网格显示：
图6

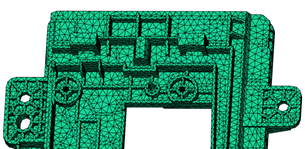

网格修复完成后，我们再来尝试划分3D网格，如下：
图7
案例二
图8
案例二产品结构较复杂，骨位较多，通过网格统计不存在自由边，多重边，配向不正确的单元，无交叉重叠单元，但仍无法划分3D网格，如图9所示：
图9

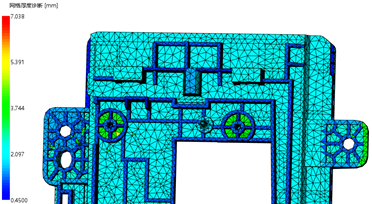

按照案例一的方法，检查壁厚分布也无任何异常，如图10：
图10
这种情况下，我们可以通过<网格—网格诊断—折叠> 来找到问题所在之处，如图11所示。
图11
网格修复完成后，我们再来尝试划分3D网格，如下：
小结：当我们再次遇到双层面网格统计无显示任何错误，划分3D网格又失败的情况下，方法一，我们可以通过检查产品壁厚分布，看看是否存在网格边界，节点边界等，尤其在骨位及壁厚非常薄的曲面处，易出现类似问题，修复边界后再来生成网格。方法二，通过折叠面的诊断找到网格边界存在问题的位置，加以修复后再生成3D网格。特别需要注意的是案例二中出现的问题往往是由于产品设计本身或去圆角时导致的，因此较大的圆角不建议去除。
