VHDL简单程序示例：入门级代码实例

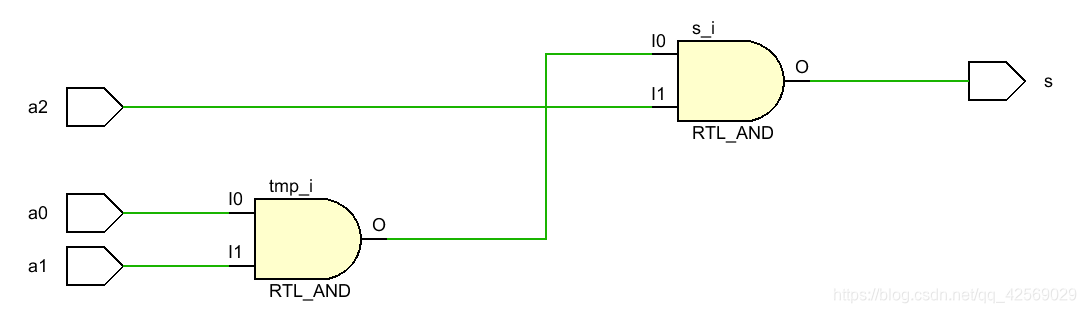

试用VHDL 程序设计一个三输入与门。

library IEEE;

//库 ：存放已经编译了的实体、构造体、包集合和配置。

use IEEE.STD_LOGIC_1164.ALL;

//包集合/程序包：存放各设计模块都能共享的数据类型、常数和子程序等

ENTITY and3 IS

//实体：用于描述所设计的 系统 的外部接口信号［类属参数（Generic）说明］ ;

//实体-类属说明

// GENERIC (addwidth : INTEGER := 16);

//确定实体或组件中定义的局部常数。模块化设计时多用于不同层次模块之间信息的传递。可从外部改变内部电路结构和规模。

类属说明必须放在端口说明之前。

       PORT( a0 ,a1,a2: IN BIT;      //实体-端口说明：确定输入、输出端口的数目和类型。

                   s: OUT BIT );

END and3;

ARCHITECTURE in1 OF and3 IS

//构造体：用于描述系统内部的结构和行为

SIGNAL tmp:BIT;

//构造体-信号

//注：定义语句中的常数、信号不能与实体中的端口同名。

BEGIN

//构造体-进程

   tmp<=a0 AND a1;

   s<=tmp AND a2;

END in1;

//后面没有加配置

//配置：用于选取不同单元（构造体/元件）来组成系统设计的不同版本
