Matlab绘制路线图：轨迹可视化方法

数据

已知 坐标 点的编号、x、y坐标以及已有路线，绘制路线图。

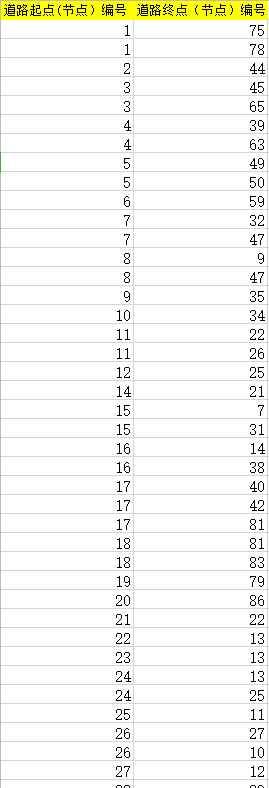

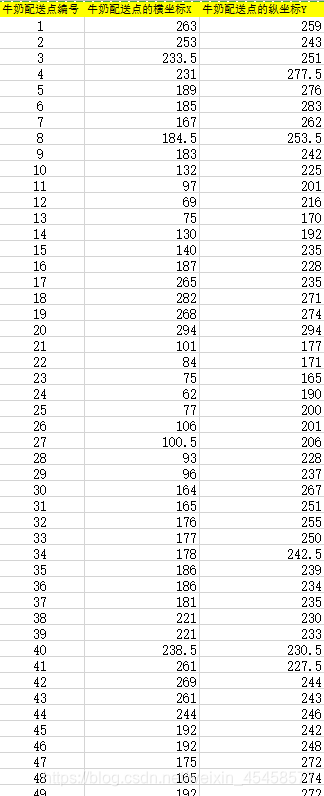

   部分数据如图：

实现

将图一所示数据（共140条路线）以及图二所示数据（共92个节点）导入matlab后：


   实现matlab 代码 如下：

A=zeros(92,92); i=1; while i<=140 X=line(i,1); Y=line(i,2); A(X,Y)=1; A(Y,X)=1; i=i+1; end%创建坐标点的邻接矩阵 gplot(A,point,’-*’)

说明

• gplot 函数使用邻接矩阵绘制一组坐标。
• gplot(A,Coordinates) 根据 n×n 邻接矩阵 A 绘制 Coordinates 中定义的节点的图，其中 n 是节点数。Coordinates 是一个 n×2 矩阵，其中 n 是节点数且每个坐标对组表示一个节点。
• gplot(A,Coordinates,LineSpec) 使用 LineSpec 指定的线型、标记符号和颜色来绘制节点。
• 如果节点 i 和 j 是连接的，则 A(i,j) 或 A(j,i) 是非零值；否则，A(i,j) 和 A(j,i) 是零值。

运行结果

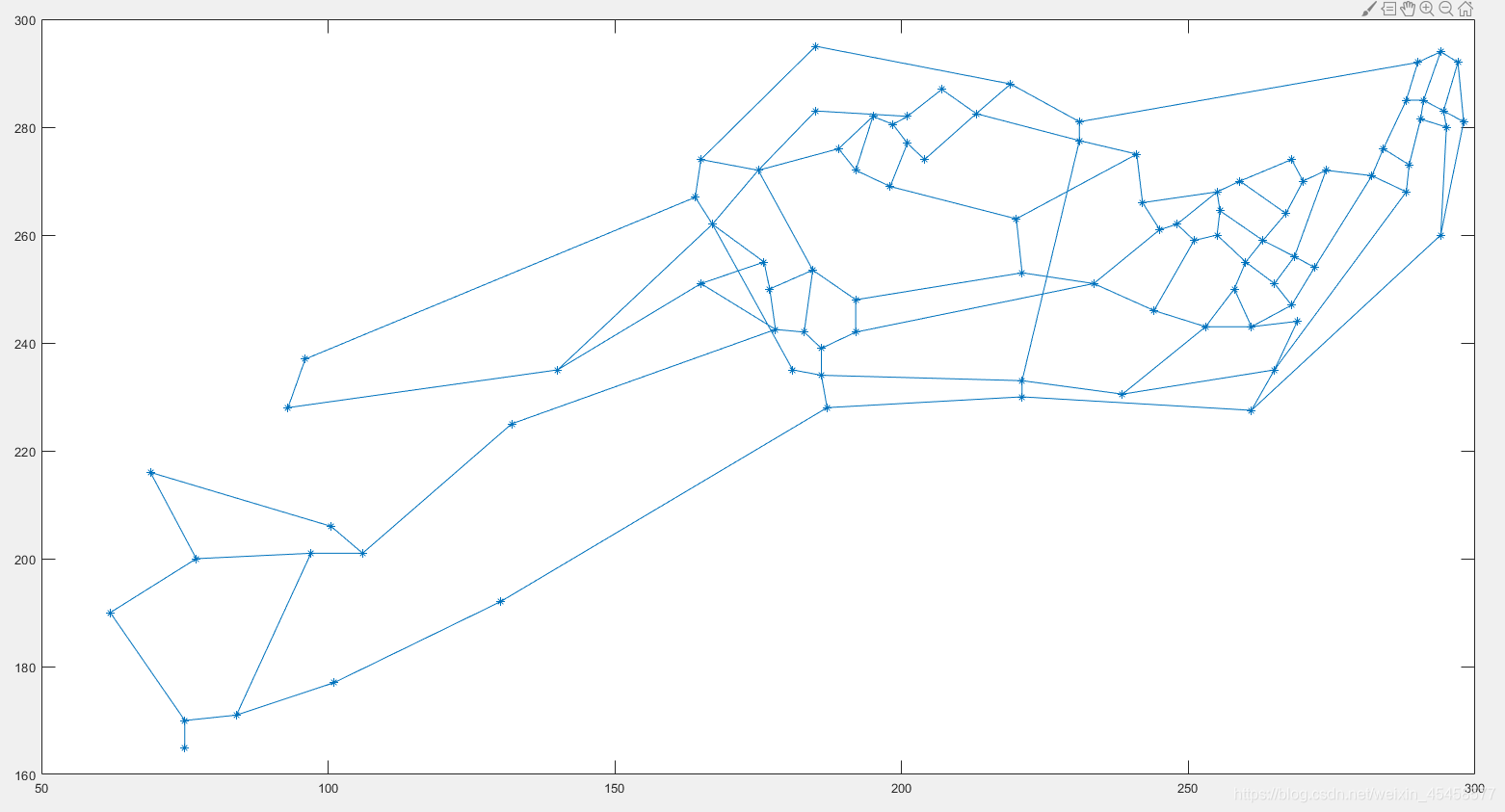

绘制出的路线图如下：
