MATLAB绘制雷达图的方法

matlab绘制雷达图MO组及NORMAL组 RNFL层、GCL层、IPL层、GCC层、ORL层做雷达图（共10张），比较NMO及normal组各层厚度差别，每层NMO及normal组颜色条的范围及颜色对应厚度值一样；

clearvars;close all;clc;

%% RNFL

nmo = [7.833333333    18.38888889    19.11111111    17.38888889    16.77777778    23.22222222    24.16666667    25.38888889    17.55555556];

normal = [11.18421053    23.86842105    24.57894737    20.13157895    17.10526316    39.39473684    40.89473684    47.10526316    18.76315789];

% M    S1    I1    N1    T1    S2    I2    N2    T2

nmo = roundn(nmo,-4);

normal = roundn(normal,-4);

R = [0 0.5 1.5 3]; % (distance in km)

Az = [90 180 270 360 450]; % in degrees

diametre = 0:0.02:3;

degree = 90:1:450;

[xi,yi]=meshgrid(diametre,degree);

[xi1,yi1]=meshgrid(R,Az);

i=4;

valuenmo = [nmo(1) nmo(1) nmo(4) nmo(4+i);

    nmo(1) nmo(1) nmo(2) nmo(2+i);

    nmo(1) nmo(1) nmo(5) nmo(5+i);

    nmo(1) nmo(1) nmo(3) nmo(3+i);

    nmo(1) nmo(1) nmo(4) nmo(4+i);

    ];

valuenormal = [normal(1) normal(1) normal(4) normal(4+i);

    normal(1) normal(1) normal(2) normal(2+i);

    normal(1) normal(1) normal(5) normal(5+i);

    normal(1) normal(1) normal(3) normal(3+i);

    normal(1) normal(1) normal(4) normal(4+i);

    ];

% value_new=griddata(R,Az,value,xi,yi);     %全场沿坐标面插值

valuenmo_new=griddata(xi1,yi1,valuenmo,xi,yi);     %全场沿坐标面插值

valuenormal_new=griddata(xi1,yi1,valuenormal,xi,yi);     %全场沿坐标面插值

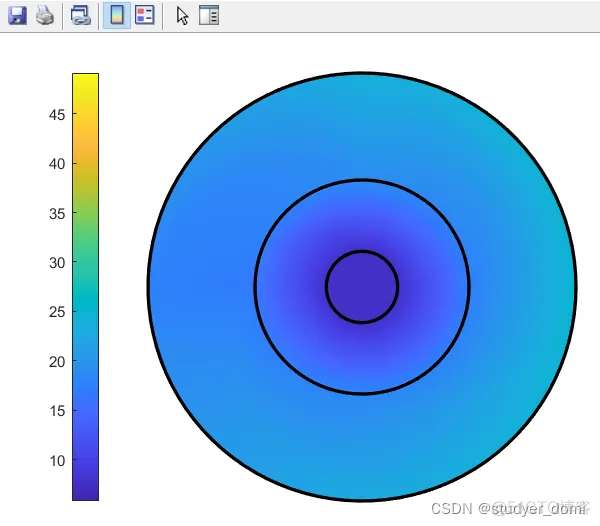

figure(1)

[~,c1]= polarPcolor(diametre,degree,valuenmo_new,min(min(nmo),min(normal))-2,max(max(nmo),max(normal))+2);

% ylabel(c1,'nmo数值','fontSize',14);

% title('RNFL','fontSize',14);

set(gcf,'color','w')

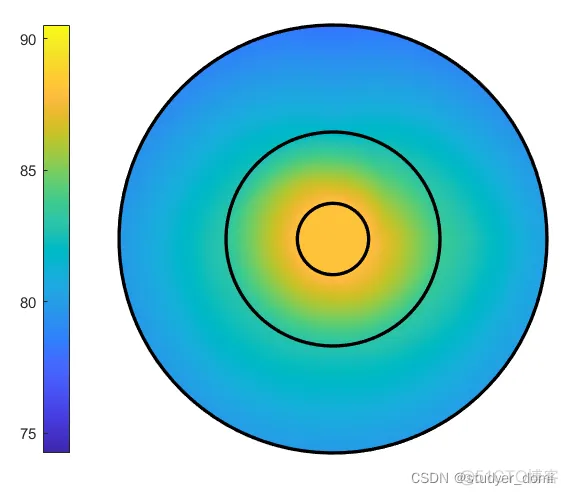

figure(2)

[~,c2]= polarPcolor(diametre,degree,valuenormal_new,min(min(nmo),min(normal))-2,max(max(nmo),max(normal))+2);

% ylabel(c2,'normal数值','fontSize',14);

% title('RNFL','fontSize',14);

set(gcf,'color','w')
