创建SRAM程序验证芯片正常工作的方法

p1020片内存储：cpu 寄存器  ->L1cache->L2cache->DDR->Flash …

L2大小有256K，足够我们裸机程序运行了，所以使用codewarrior先建立SRAM工程。

环境

• CodeWarriorDevelopmentStudio for Power Architecture v10.5.1 - Windows.exe
• CodeWarrior Connection Server
• Ethernet Tap

1. CodeWarrior安装好，确保license未过期
2. Ethernet Tap连接正确
3. CodeWarrior Connection Server连接正确

创建SRA M程序

1. 打开codewarrior

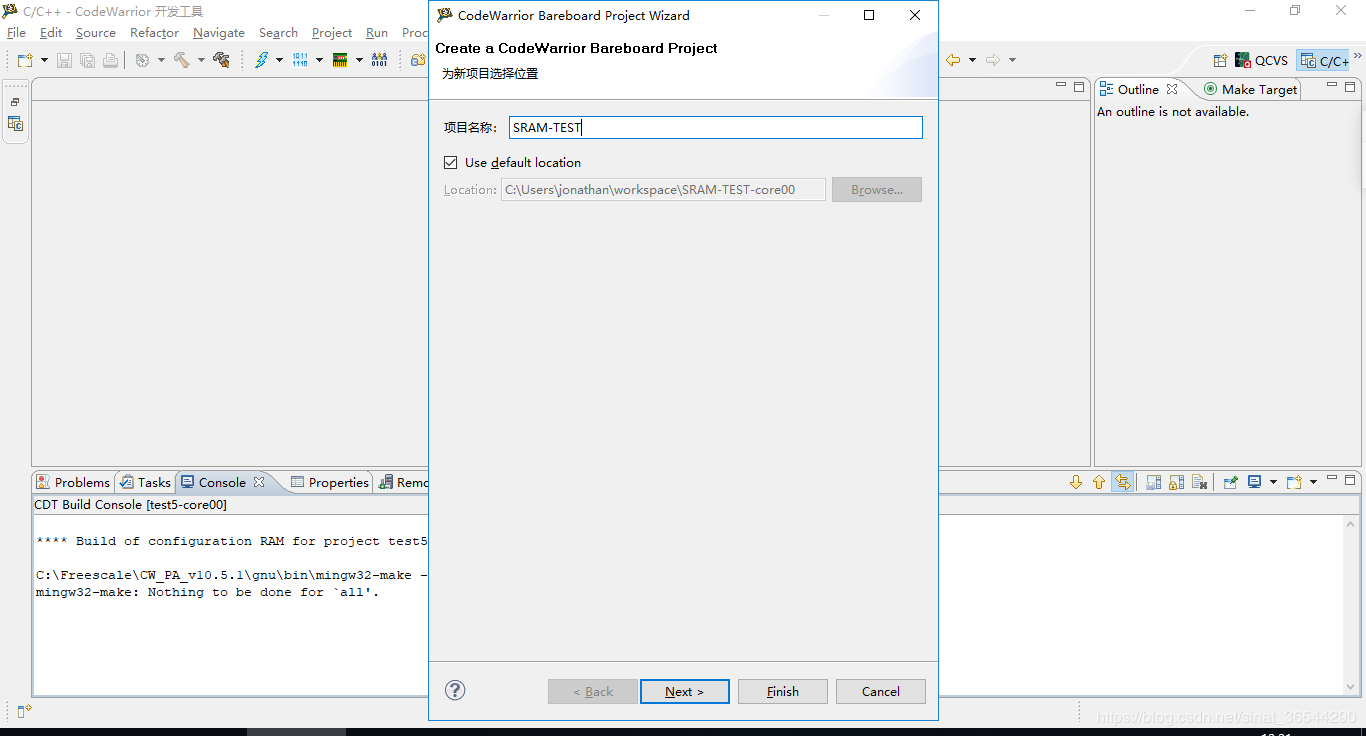

2. File->New->Create a CodeWarrior Bareboard Project

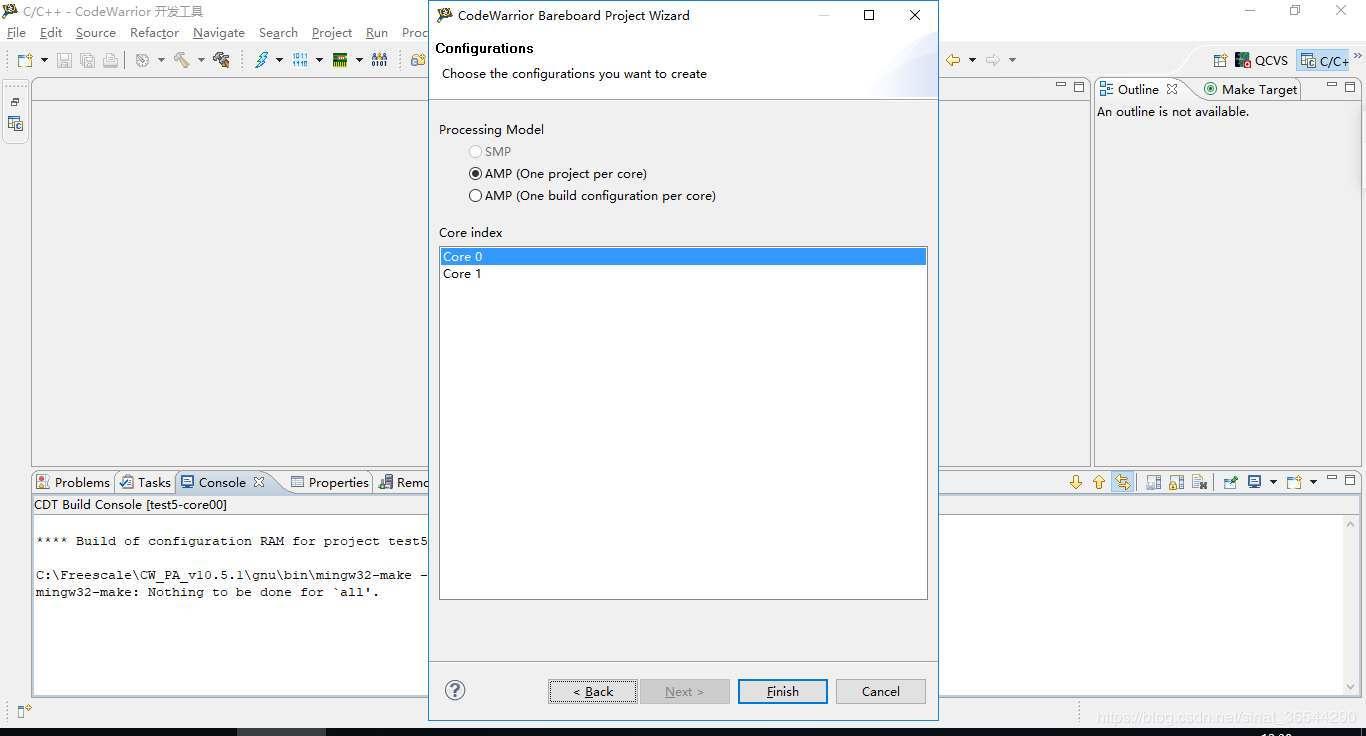

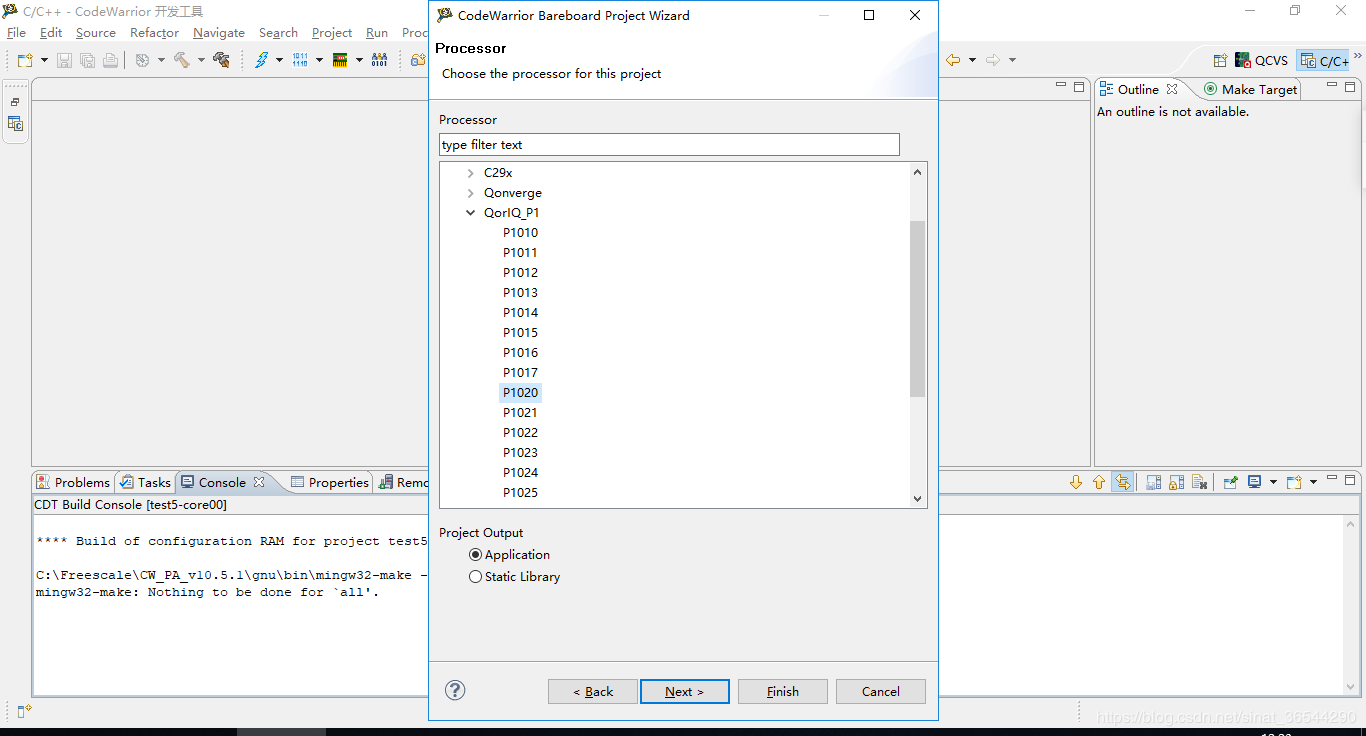

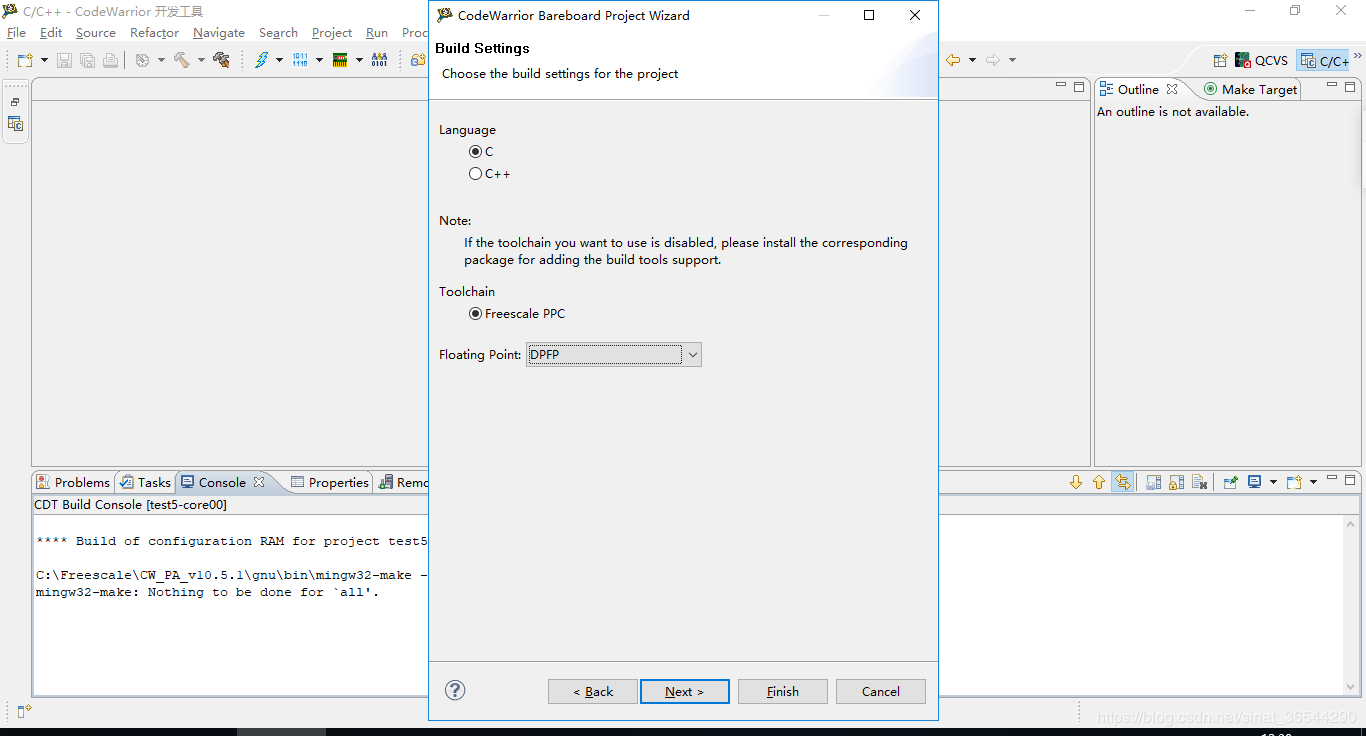

1. next, 选择芯片型号，创建Application

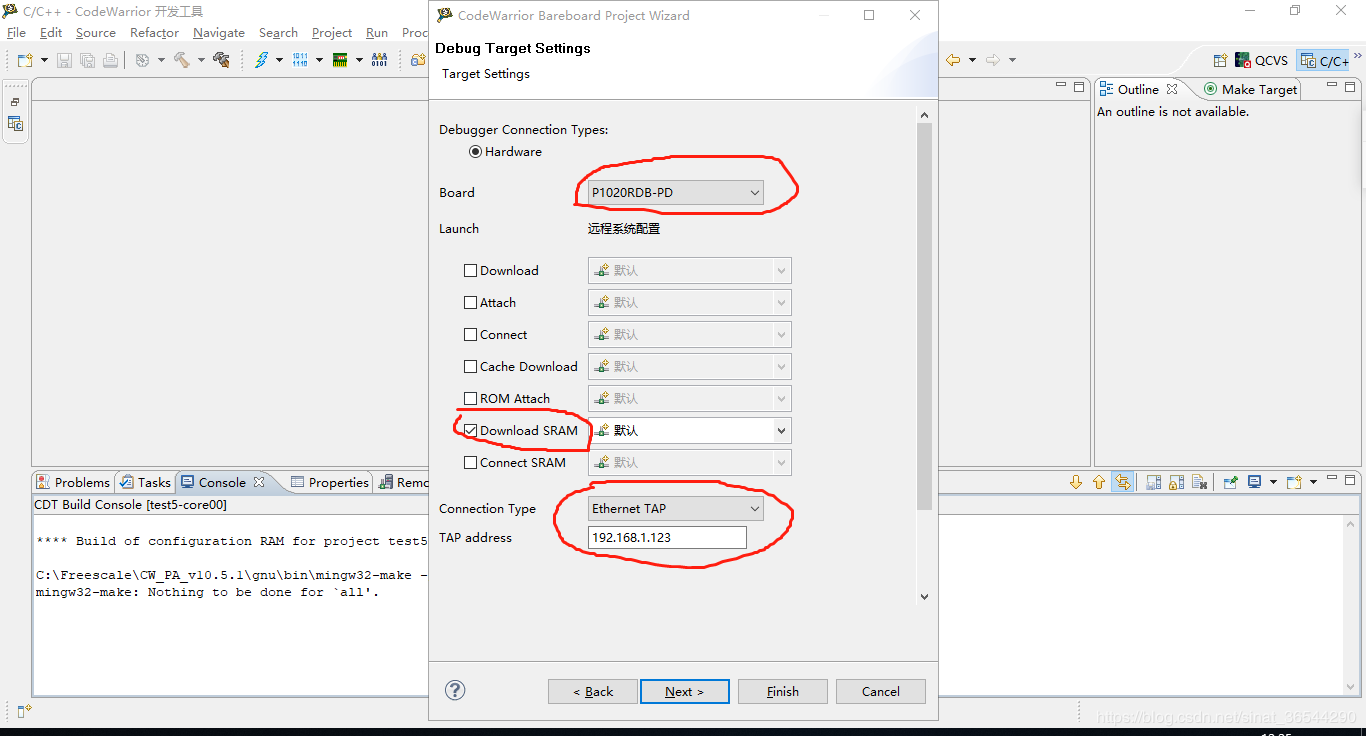

1. next，选择board（随便选一个默认单板），选择下载方式(Download SRAM)，仿真器类型（ETAP，ip）

1. finish

build

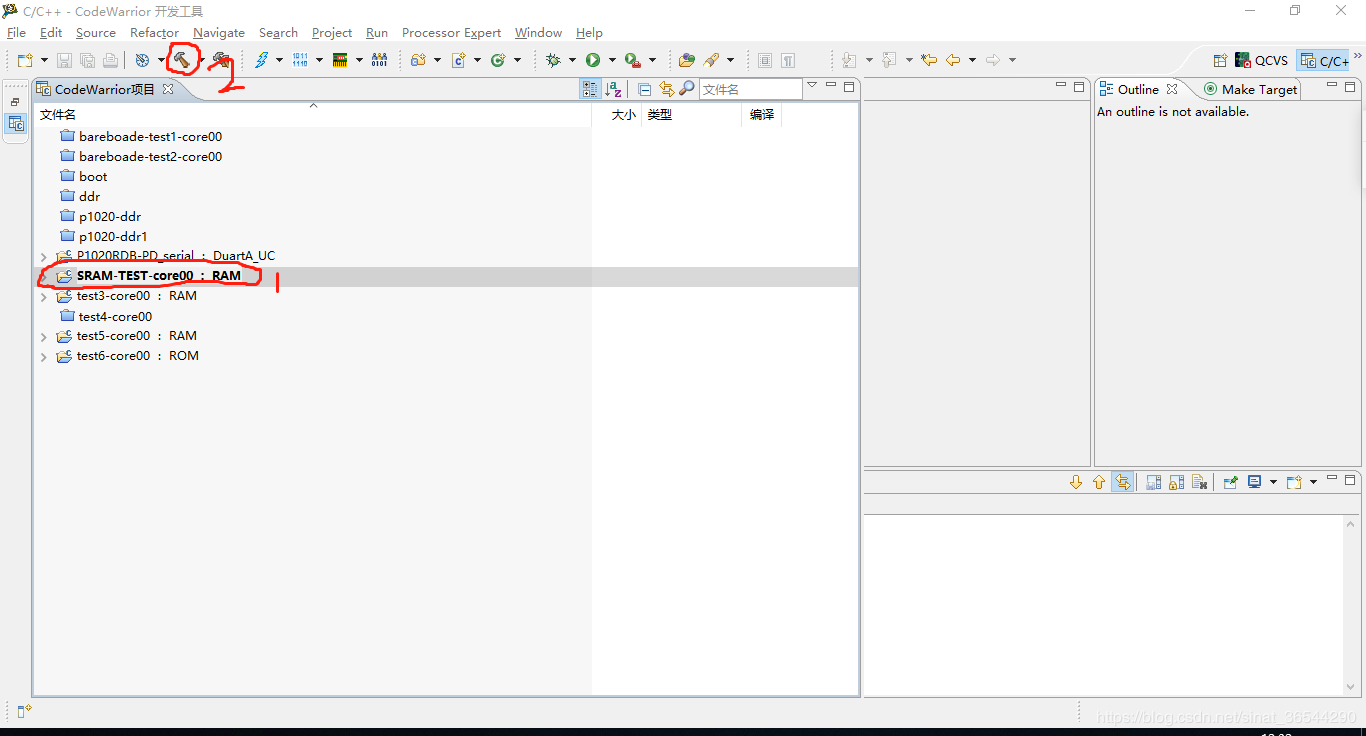

切换到RAM程序，点击编译按钮

debug 配置

1. 按图示打开Debug Configuration

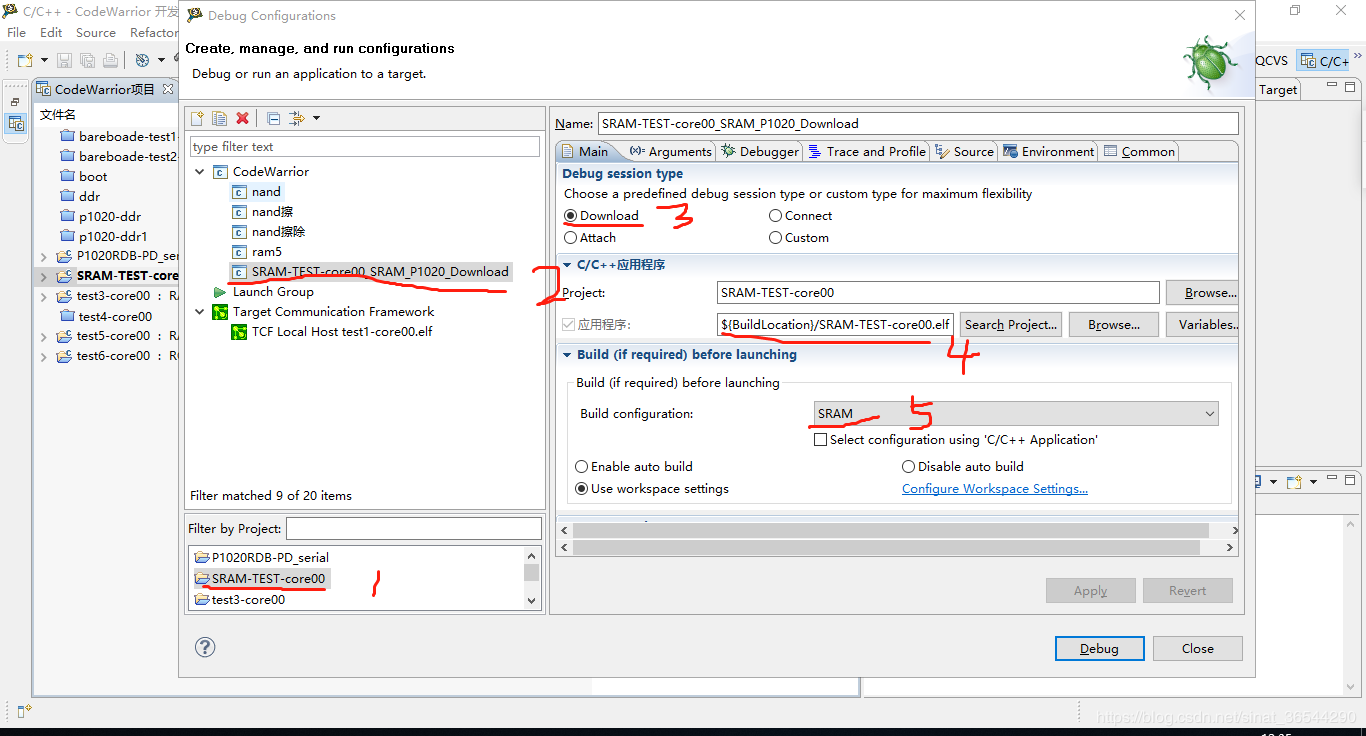

1. 配置debug config,确认以下配置是否正确

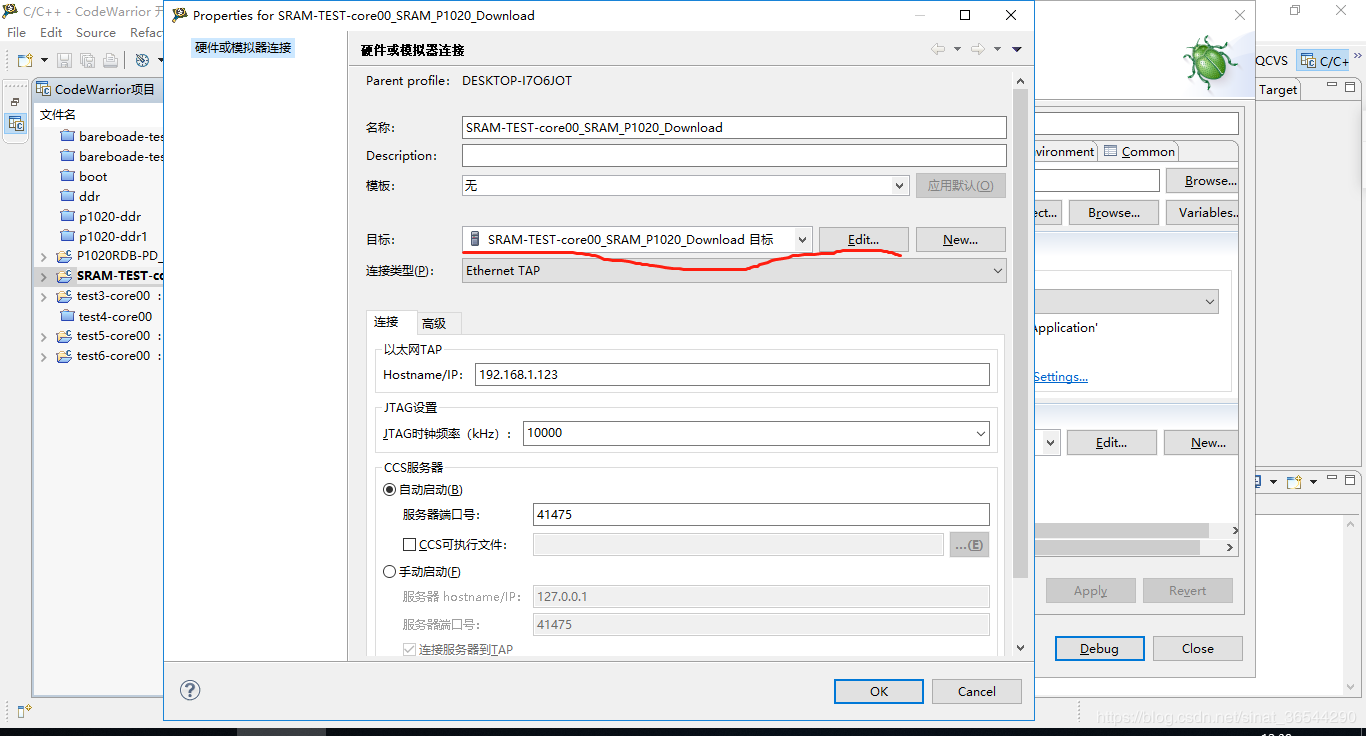

1. 点击Edit，查看etap配置是否正确

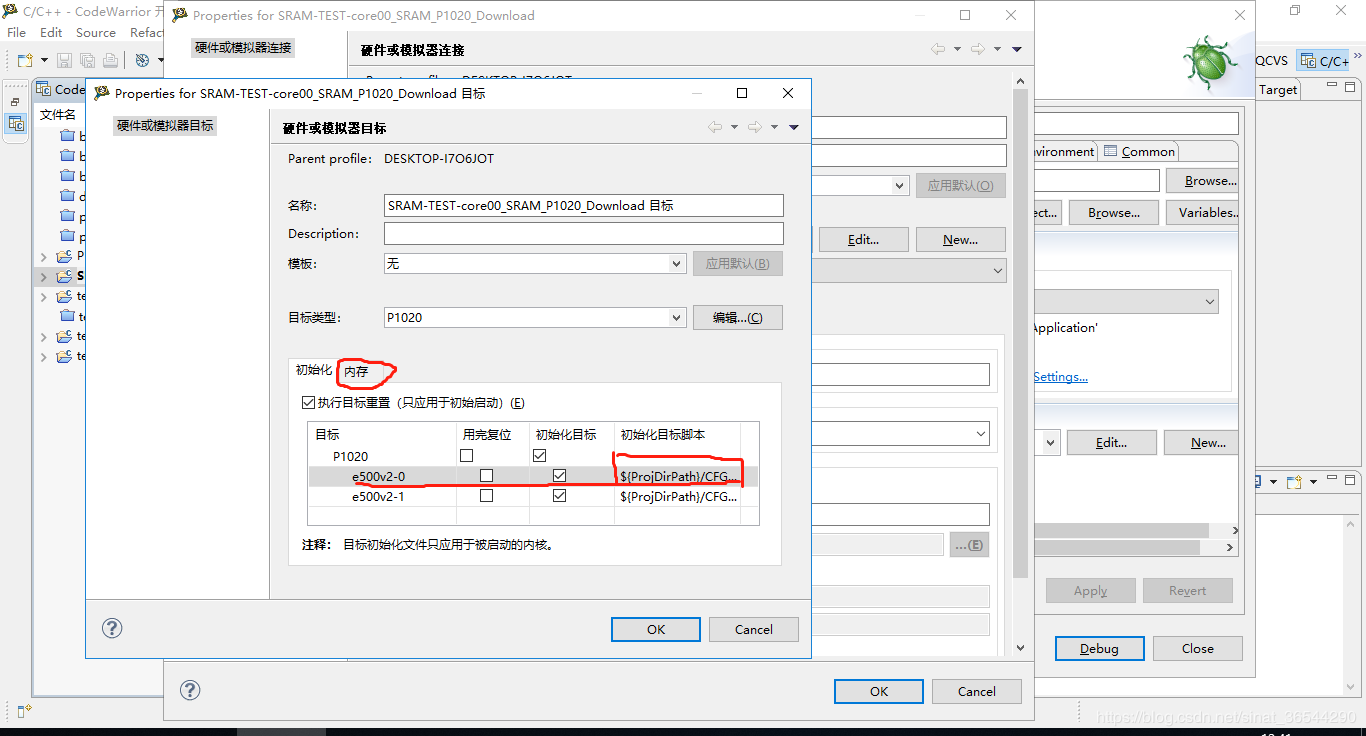

1. 点击Edit，查看初始化脚本是否正确

1. 初始化脚本，在我们裸机程序运行之前必须先对芯片进行初始化，我们的裸机程序才能运行，这里的tcl文件就是对芯片寄存器进行初始化，使我们的裸机程序可以运行起来的关键，很多时候我们的程序运行不起来，除去硬件原因，大多数是tcl文件有问题。
2. 内存文件，具体作用我也不太清楚，应该是将内存映射转换的作用。

1. ok->ok->Apply

Debug、验证

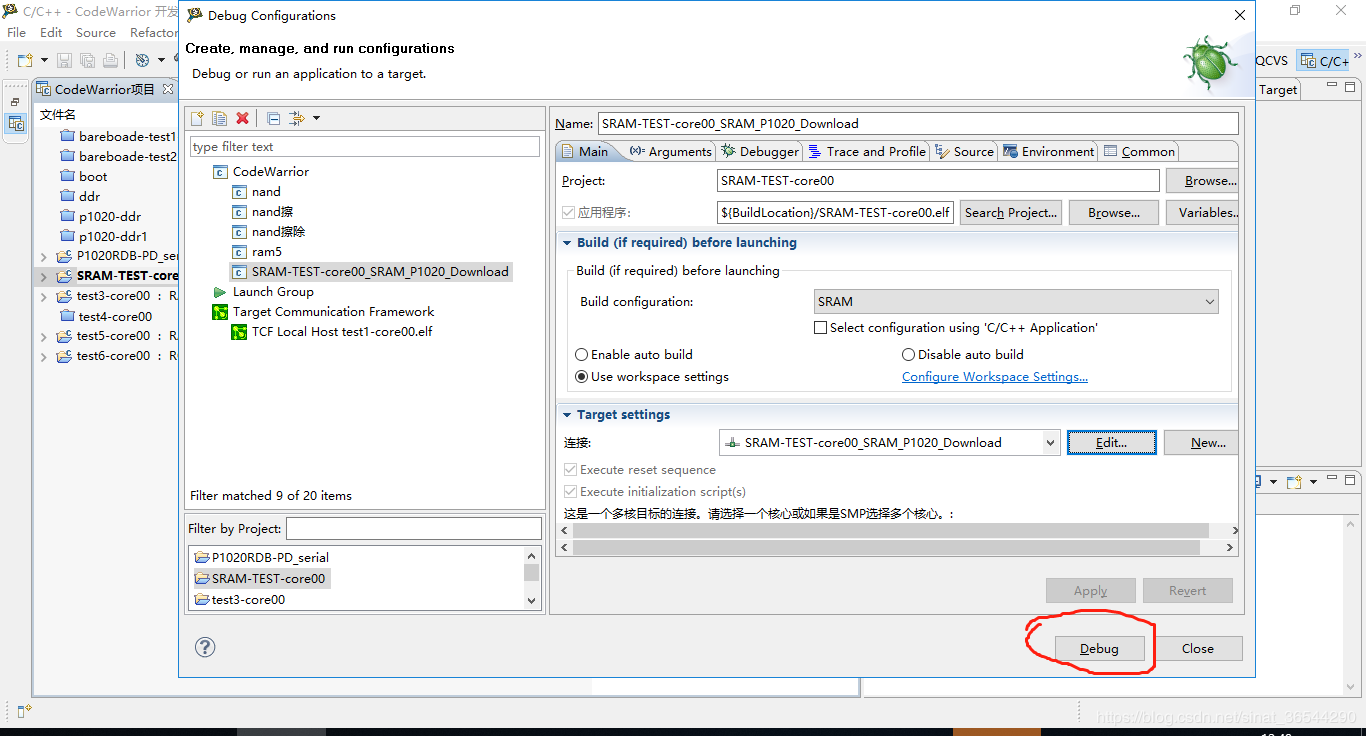

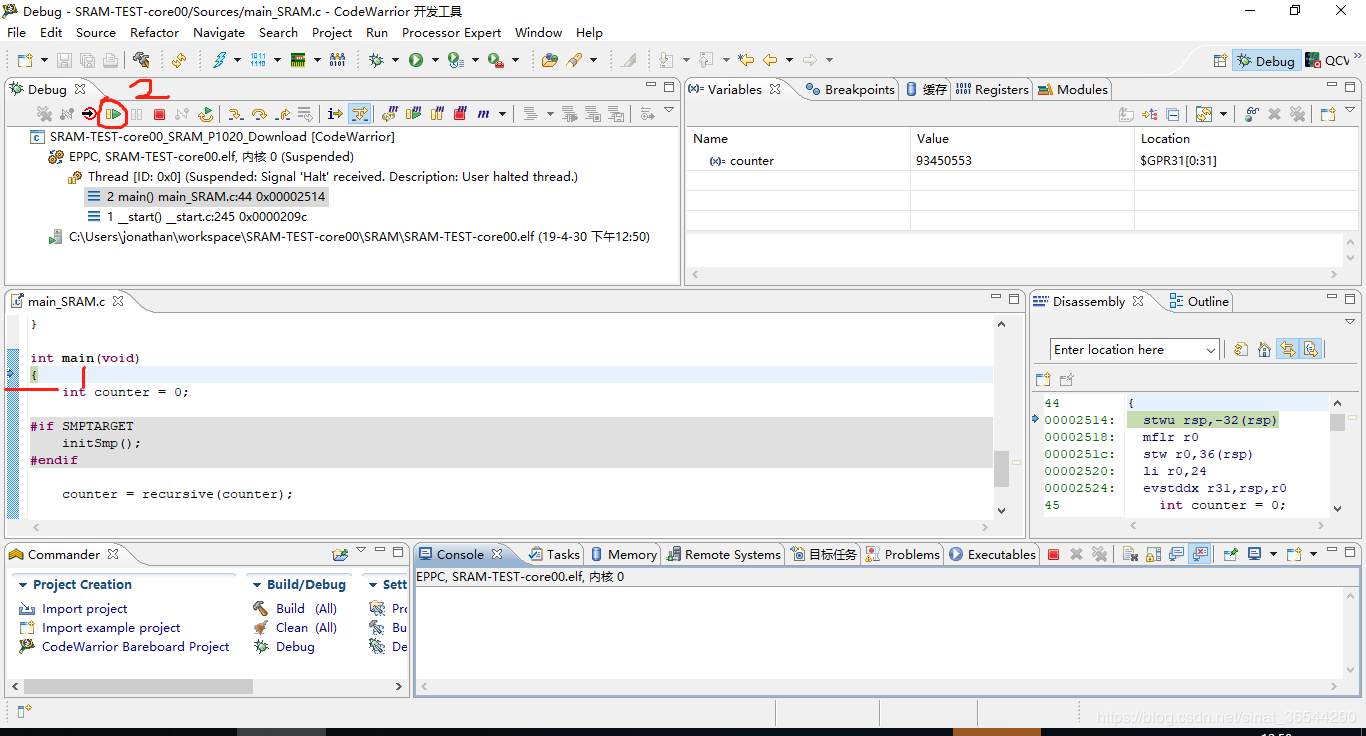

1. 点击Debug按钮，开始Debug

1. 运行程序,进入debug后，等一会程序进度会指到main后的第一行代码，点击运行，让程序跑起来。
2. 如果程序正常运行，则芯片可以正常运行。如果不能正常运行，再次检查以上配置是否正确，以及检查硬件。

总结

这里我们要重点搞清楚一下几点：

• codewarrior的使用？ccs、etap、usbtap的使用？
• 为什么要从SRAM启动？
• SRAM启动程序运行在哪里？
• tcl文件的作用？
• SRAM启动验证了什么？
• 芯片运行的必要条件有哪些？
