Maxwell硅钢片叠压系数值的正确考量方法


问题描述:电机或者变压器磁性材料中,硅钢片一般由薄片叠压而成,此叠压系数在Maxwell如何定义和计算?

方法一

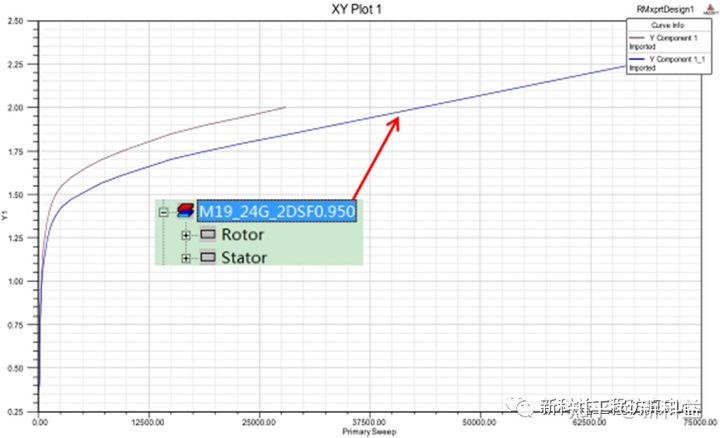

在RMxprt中可以填写定转子铁芯的叠压系数,计算可以自动考虑。当通过RMxprt一键有限元转换为Maxwell2D或者Maxwell3D之后,自动创建折算叠压系数的材料,体现于B-H曲线B值中,如图1所示:

图1

方法二

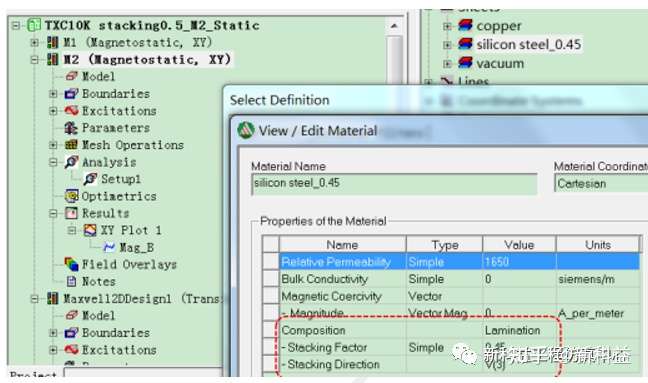

手动定义/设置叠压系数,步骤:1、正常定义材料的B-H曲线2、在材料定义窗口,选择Composition->Lamination3、Stacking Factor填入0~1的系数4、选择低压方向:StackingDirection V(3)(说明:Cartesian坐标系下,V(1~3)分别代表X Y Z方向;)

图2

查看结果:

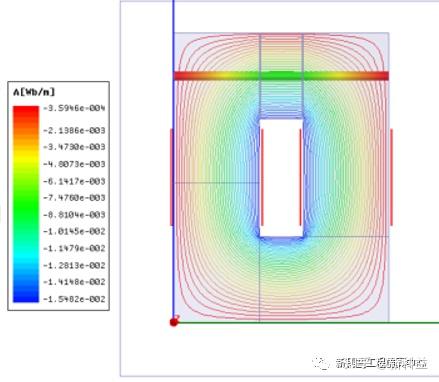

图3 相同的安匝数电流

采用相同的安匝数电流激励条件下,二者差异明显:

叠压系数 0.95                                                    叠压系数 0.45
