电缆 屏蔽在工业领域中应用广泛，目的是保证电缆在有电磁干扰的环境下系统的传输性能。在电缆功能定义中通过“SH”来定义，该符号用于定义项目中已经使用的电缆中的 屏蔽 层。

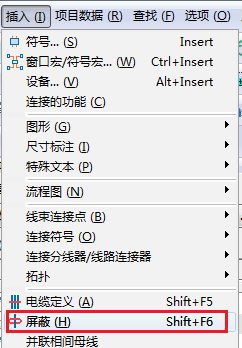

（1）选择菜单【插入】→【屏蔽】，如下图所示：

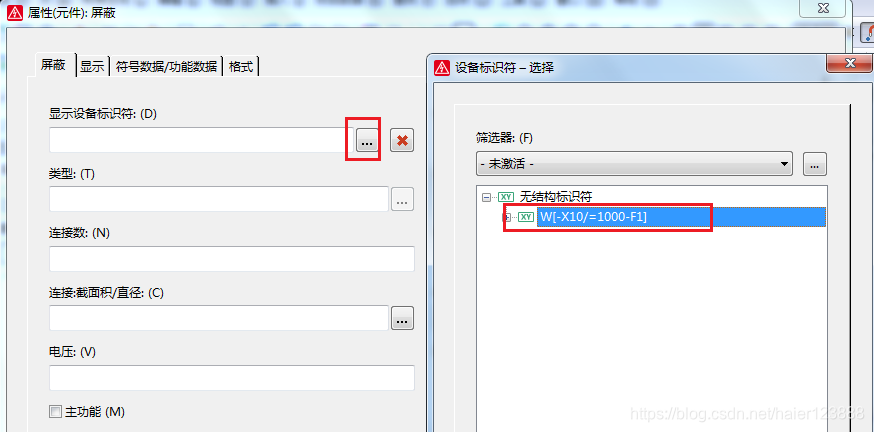

（2）当屏蔽符号系附在鼠标时，在原理图内单击鼠标左键定义起点，鼠标从右往左扫过电缆连接，再单击鼠标左键定义终点，从而激活【属性（原件）：屏蔽】对话框，在【显示设备 标识符 】处手动定义电缆设备标识符或通过单击后面的扩展按钮，在【设备标识符-选择】对话框内选择电缆标识符，如下图所示。

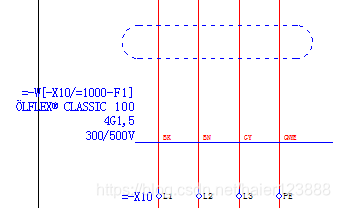

（3）关闭所有对话框后，完成电缆屏蔽定义。
