ANSYS节点复制与镜像操作

ANSYS节点复制：

ANSYS 命令 流（节点复制）：

NGEN,ITIME,INC,DODE1,DODE2,NINC,DX,DY,DZ,SPACE
! ITIME:节点复制次数
! INC:步长即节点编号+INC（相对于被复制节点）
! DODE1:初始节点编号
! DODE2:终止节点编号
! NINC:DODE1和 DODE2之间节点编号差
! DX:X方向偏移分量
! DY:Y方向偏移分量
! DZ:Z方向偏移分量
! SPACE: 被复制单元类型（即按照某个单元复制）

ANSYS节点镜像：

ANSYS命令流（节点镜像）：

NSYM,NCOMP,INC,DODE1,DODE2,NINC
! NCOMP: 镜像轴
! INC: 产生新节点编号增量
! DODE1: 最小节点编号
! DODE2: 最大节点编号
! NINC: 步长

实例 ：

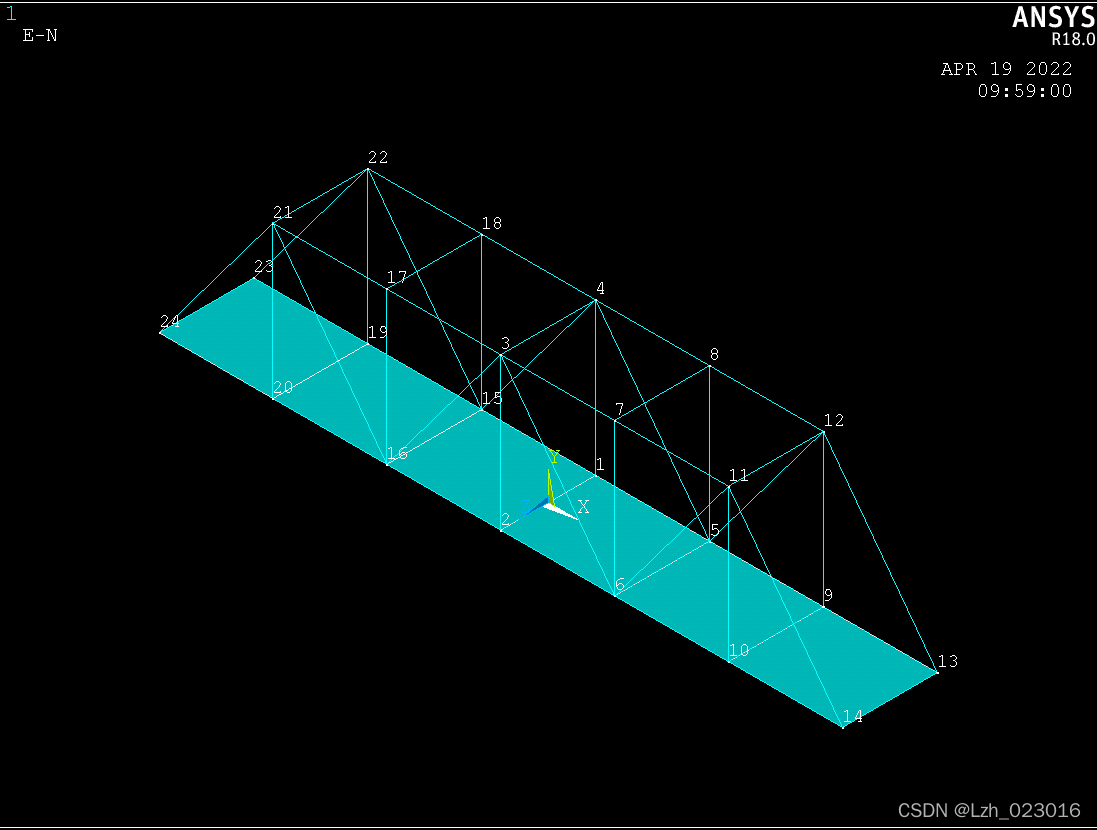

下沉式简支钢桁架桥桥长72m，每个阶段12m，桥宽10m，高16m。


   注：这里只建立模型的节点

!节点复制
N, ,0,0,-5, , , ,                                     !建立节点1
NGEN,4,4,ALL, , ,12, , ,1,                  !复制节点，生成节点5、9、13
NGEN,2,1,ALL, , , , ,10,1,                  !复制节点，生成节点2、6、10、14

NGEN,2,1,2,10,4, ,16, ,1,                   !复制节点，生成节点3、7、11
NGEN,2,1,3,11,4, , ,-10,1,                  !复制节点，生成节点4、8、12

!节点镜像

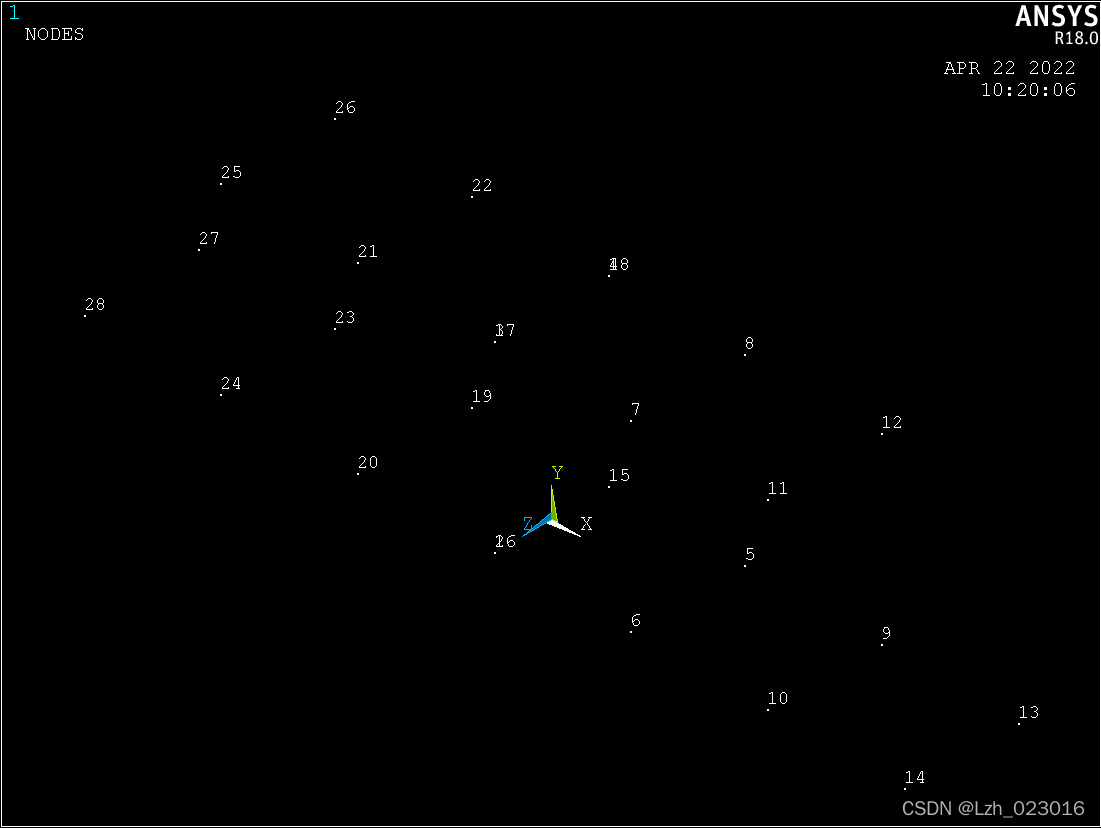

NSYM,X,14,ALL                                !所有节点以y0z平面对称

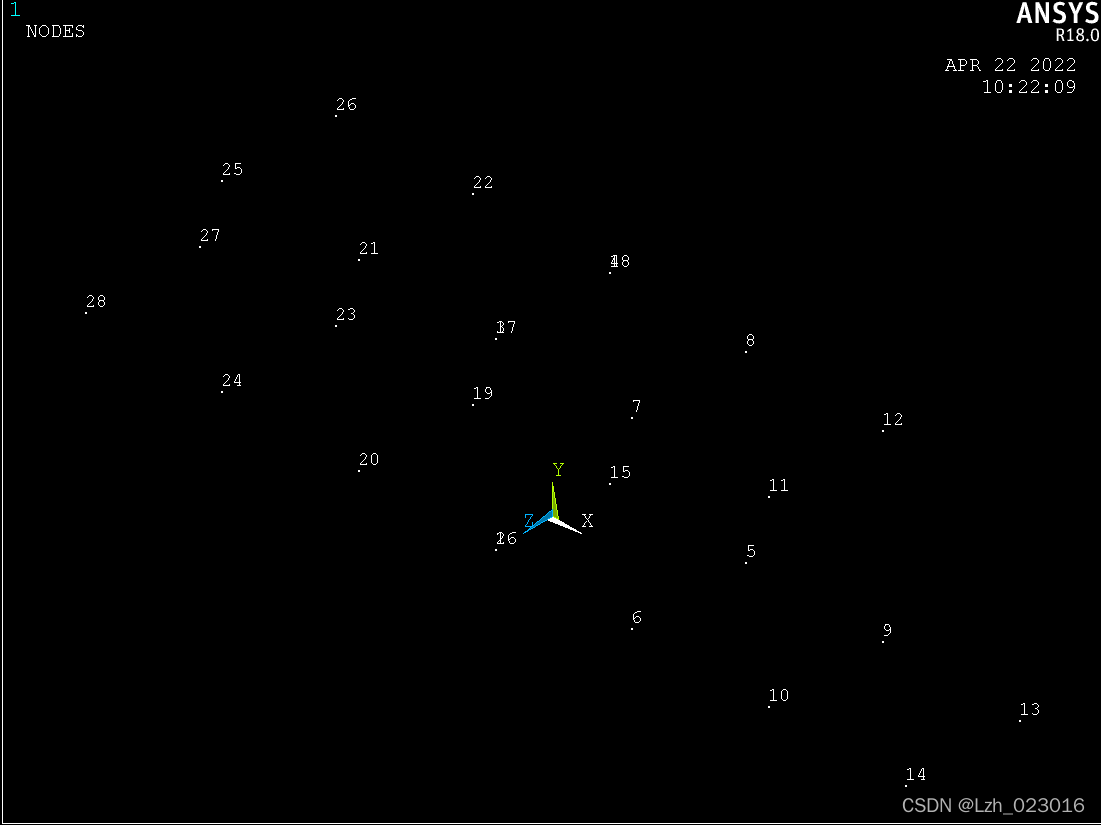

   我们可以发现复制之后节点会出现重复编号，我们使用下列命令进行修正：

NUMMRG,ALL, , , ,LOW                         !合并重复节点单元，编号取较小者
NUMCMP,ALL                                         !压缩节点单元等编号

   至此，结构所有节点完成建立。

   参考书籍：《ANSYS18.0 有限元 分析学习宝典》
