Altium Designer使用经验总结与技巧

ad linear dimension 调整方向

----选中标尺，左键按住不放，按空格键就可以调节方向了

Altium Designer--PCB中快速切换单位

--按键盘Q可以快速进行mil和mm切换

使用AD更改PCB板子尺寸

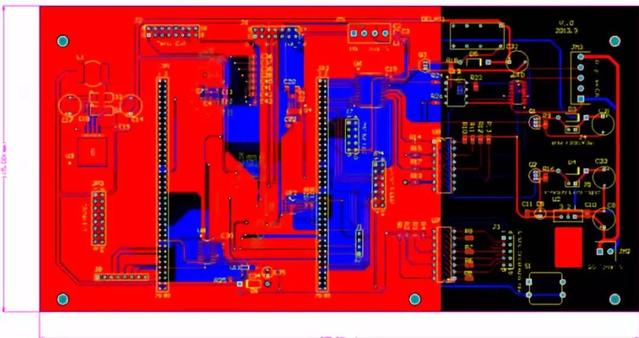

使用原理图生成PCB后，Altium Designer会自动生成一块黑色区域，还有一个在禁止布线层的方框，还有两段标注板子大小的线。下面说一下如何更改黑色区域的大小，还有如何精确确定板子尺寸，比如使其为长宽都为整数。

1. 调整 PCB板的大小

方法一：

Design --- Board Shape --- Redefine Board Shape（快捷键D-S-R），对于方形，依次画好4个点，然后右键退出操作。没有画成想要的形状之前不要点击右键。

方法二：

（1）在PCB页面用Keep-Out Layer  画出所需板子的大小形状，注意必须是封闭的形状。

（2）选中画出的这些封闭的框框。（一次不能全部选中的话可以按住Shift依次选中线条）

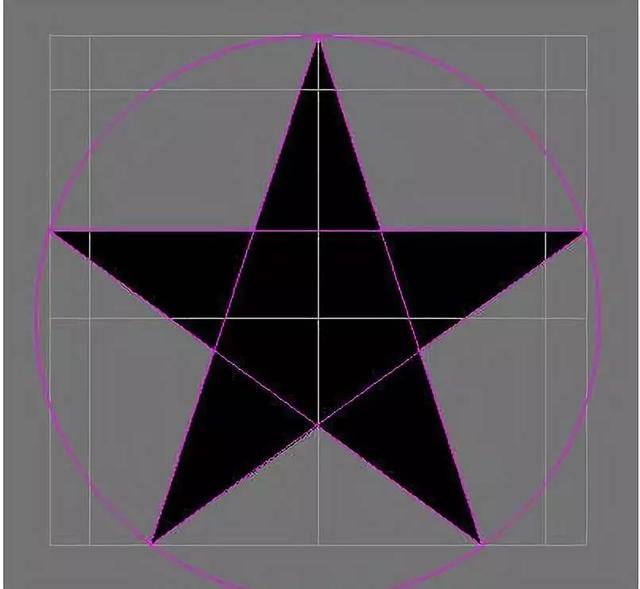

（3）Design --- Board Shape --- Define from selected objects，这样就画好了任意复杂形状的PCB。

2. 精确确定板子尺寸

首先设置自动捕捉到目标热点：空白处右键-Options-Board Options，右下角选中Snap To Object Hotpots。这样能保证禁止布线层的线能完整构成一个方框，也能让测量线能准确测量。

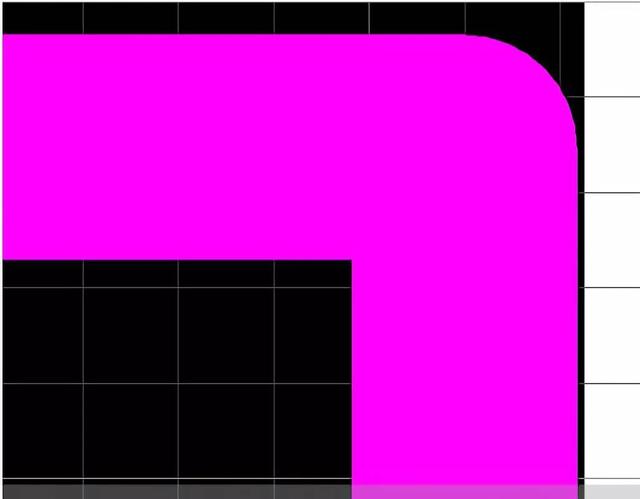

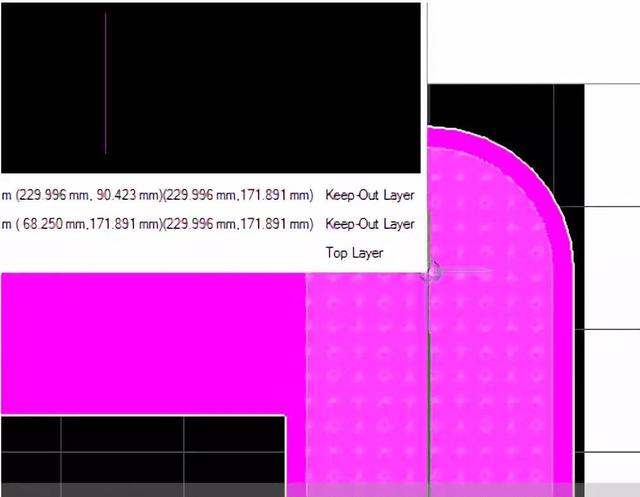

（1）首先使得禁止布线层的线能完整构成一个方框，拐角处如下图所示，两条线的端点要完全一致。

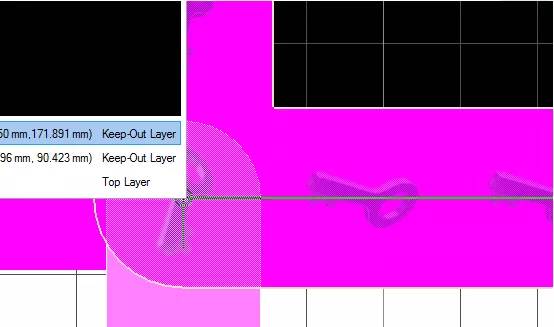

（2）将测量线的一端与这个端点完全重合，保证测量完全准确。由于设置了捕捉到目标热点，这个很容易做到，见下图。

（3）根据想要的尺寸调整布线层的方框，同时也要移动测量线。其实双击布线层的一条线，在最初的位置上加上一定的数值，就可以一步到位了。调好一个方向后可以锁定这条线，双击后，选择lock，这样就不容易误移动了。再调整另一个方向即可。

（4）快捷键D-S-R，调整 PCB板的大小即可，现在定义PSB板形状的四个脚就会很容易的对准禁止布线层的四个角了。

ALTIUM20 PCB界面无法选中元器件及其 解决 方法

原文链接：https://blog. csdn .net/PANJUN1229/article/details/107515488

故障：在PCB界面不知道是由于什么原因导致在PCB界面中无法选择元器件，走线和过孔等都可以选择

现象：左键点击元器件无反应

原因：PCB过滤器中把元器件过滤了

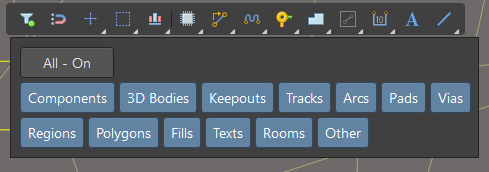

解决方法：在PCB过滤器中把元器件重新选中（ Components  ）

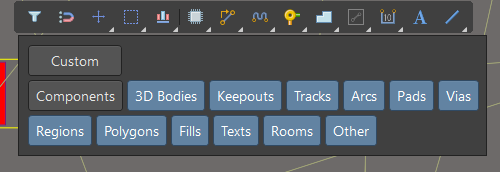

注意：过滤器是工具栏中第一个图标类似漏斗形状的控件

AD17-PCB板框的绘制出现的问题及方法

AD17-PCB板框的绘制出现的问题及方法_律己且好学，才能保证不坠入愤世嫉俗之列。-CSDN博客

遇到的问题：

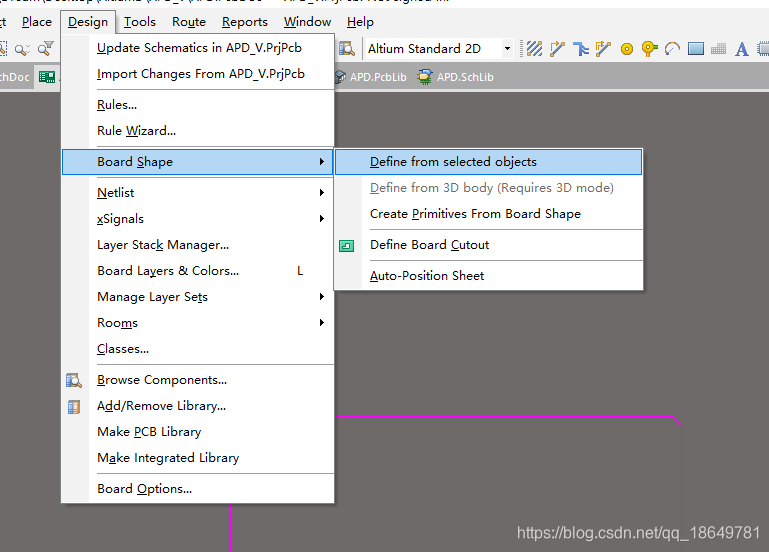

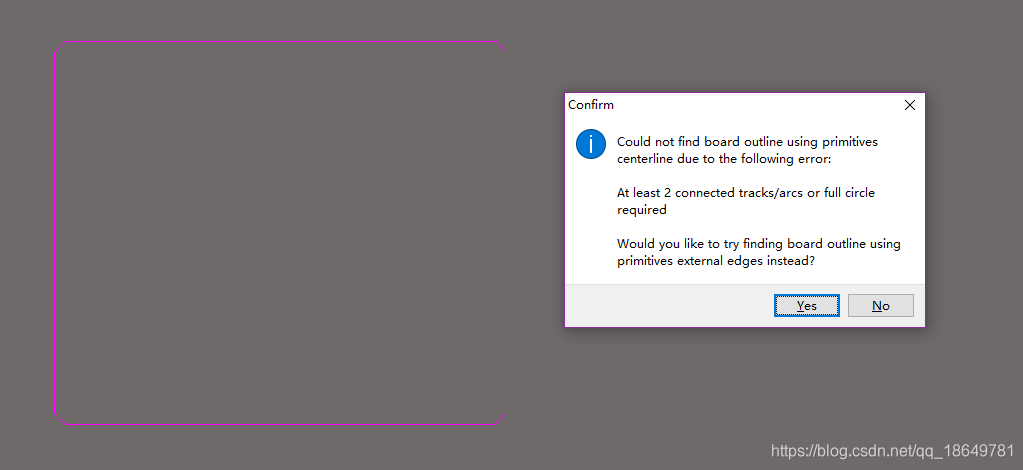

   执行Define from selected objects! 操作之后，出现

Could not find   board outline using primitives centerline duo to the following error

   At least 2 connected tracks/arcs or full circle required

   Would you like to try finding board outline using primitives external edges instead?

   解决方案

    其实是因为你没有选定你所画的框图，所以导致软件找不到你要分割的PCB板框，因此，只需要选定所画框图就可以！

   1

   问题解释之后的正确操作步骤(AD17下进行操作)

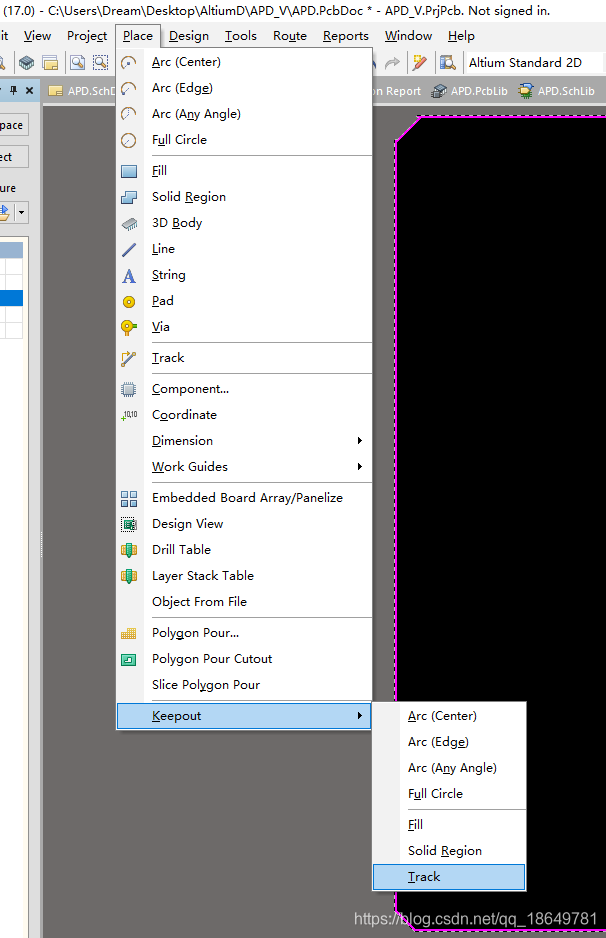

   (1)、选择Track操作

   (2)、画区域的操作
