Altium PCB绘制步骤及注意事项（自用珍藏版）

一：原理图常规检查

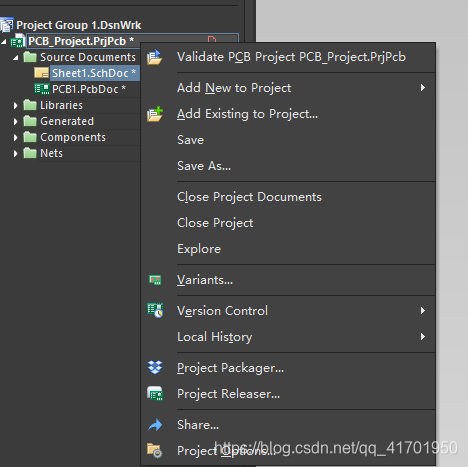

右键工程，选中project options。


   选中之后，出现以下界面。将位号重复，悬浮网络，单端网络设置成严重错误。

二：原理图更新到PCB

将room这个沟去掉

三： PCB前期处理

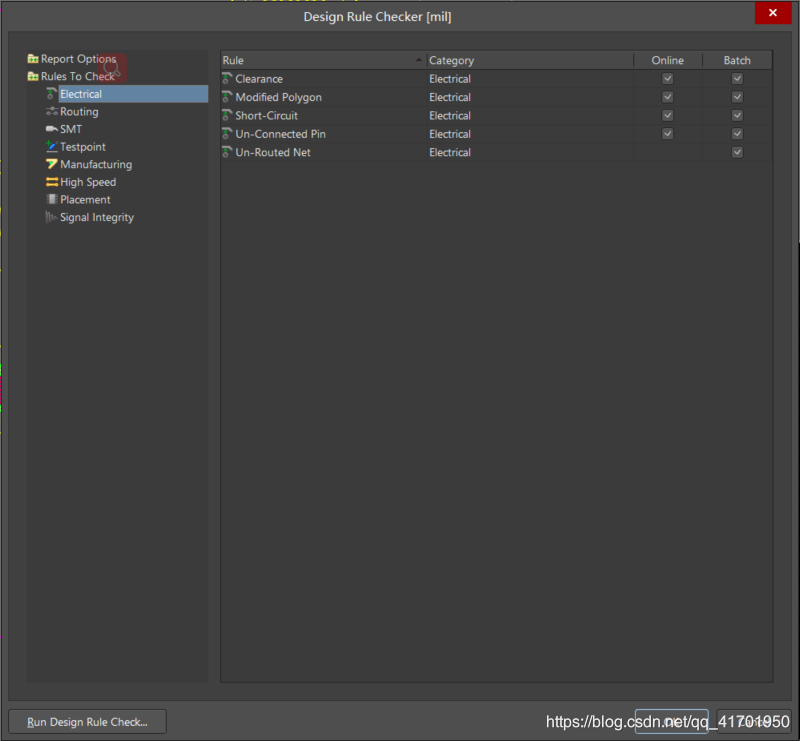

DRC规则设置

当将原理图中所有的 元器件 都做好PCB封装后，将原理图一键Update至PCB中。检查完没有问题后，需要对DRC进行设置。如下图所示，在这里，只需要对Electrical进行设置，将Electrical菜单内的全部内容全部勾选即可。

三：板框绘制及布局处理

1.板框绘制

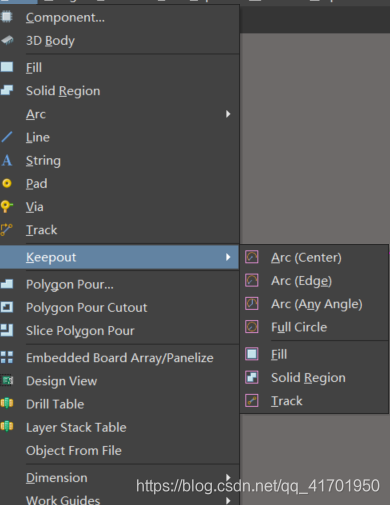

板框绘制一般在Keep-Out Layer层，但是AD19在Keep-Out Layer层绘制板框时，直接跳至Drill Drawing，解决的办法是，点开Place菜单，选中Keepout，再选Track，即可实现对板框的绘制。


   绘制好板框后，然后对板框尺寸进行设置。

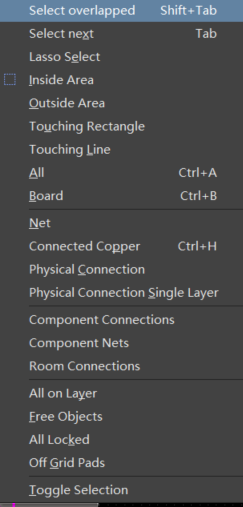

   按下s，再按下L。即执行touching line的操作，执行此操作可以选择多条线，即鼠标箭头划过的 轨迹 ，线在这个轨迹内的话，都可以被选中。


   选中 Design -Board shape定义板框

2.放置焊盘

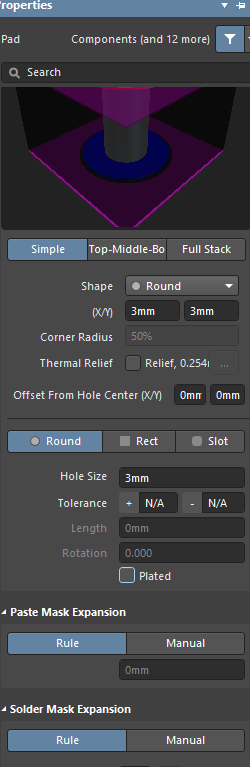

焊盘大小为3mm，非金属框，在板子的四个角分别放置四个焊盘。设置规则如图所示。

四：常用规则设置及布线

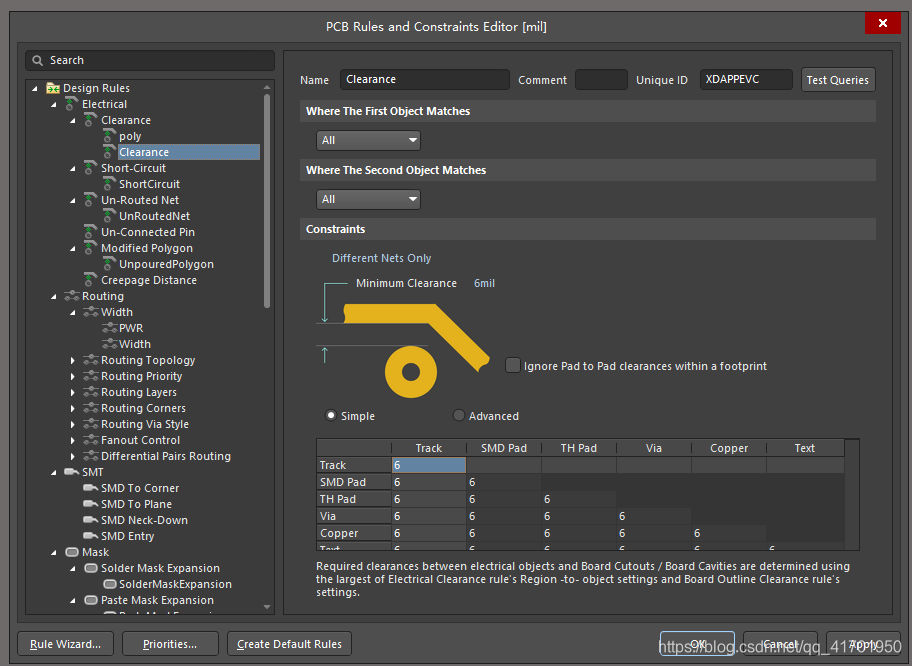

设置为6mil

   新建规则，设置铜皮，设置成15mil

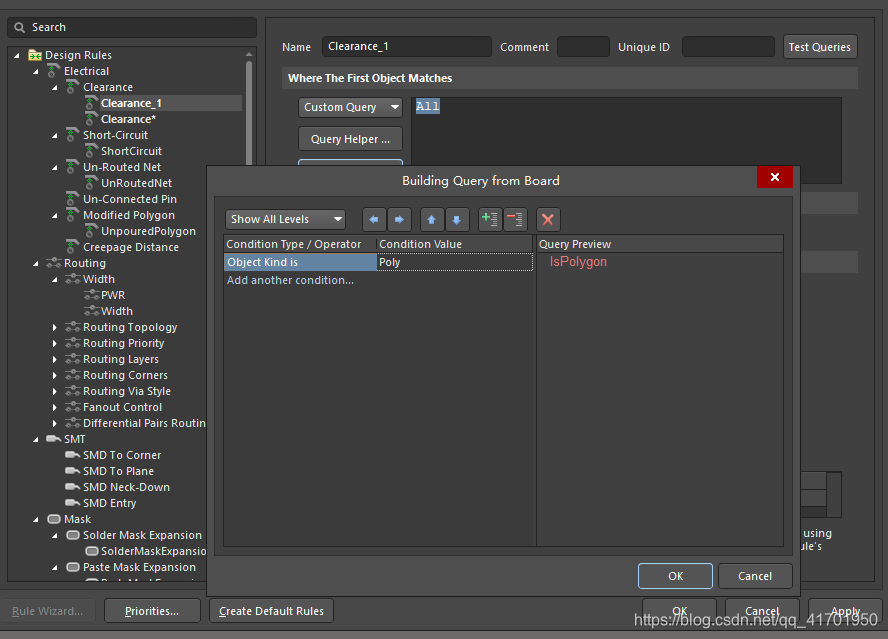

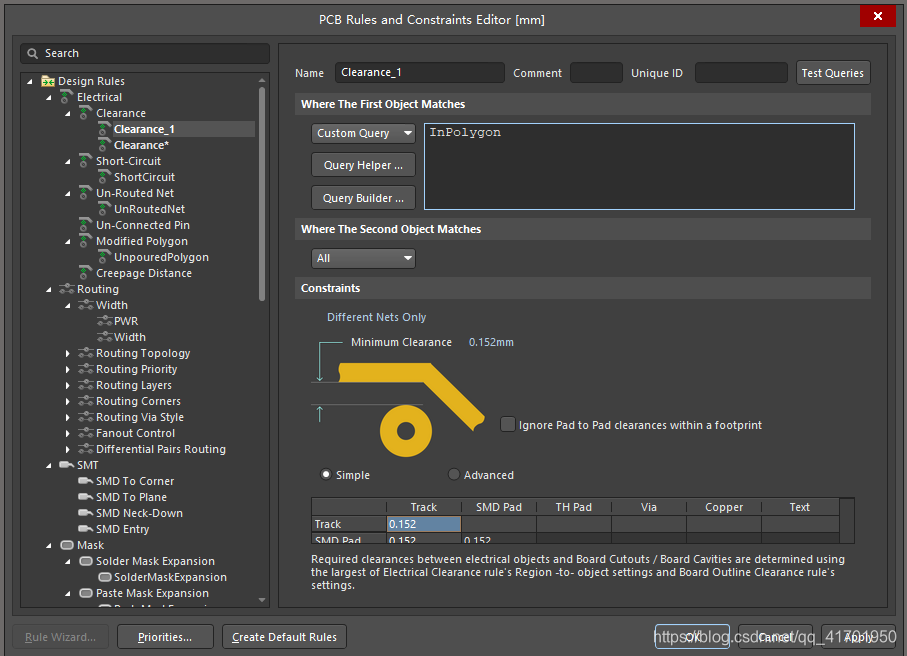

   改为InPolygon


   设置线宽

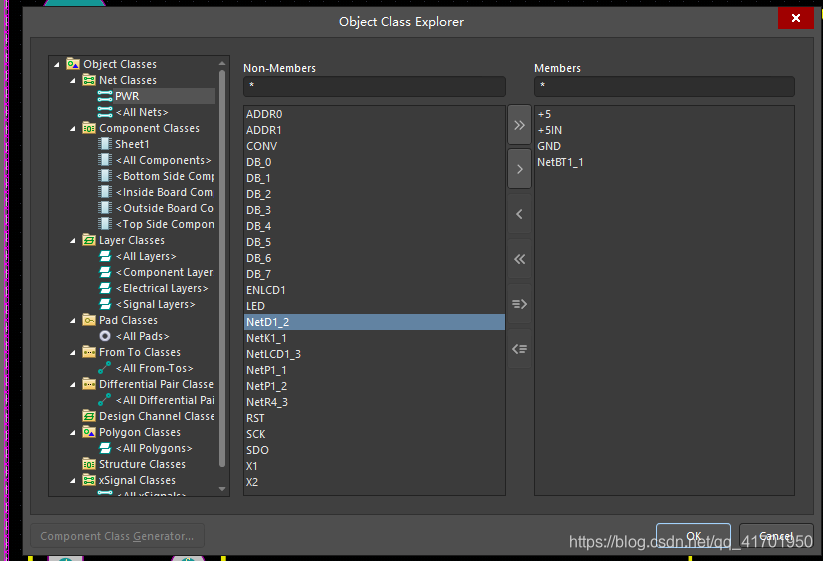

创建电源 类

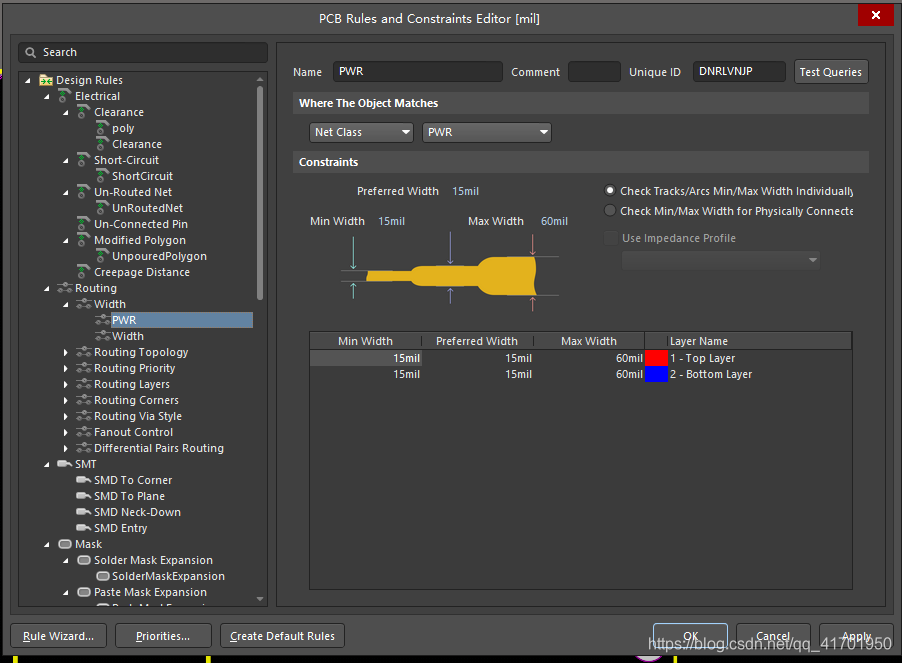

   设置电源线宽

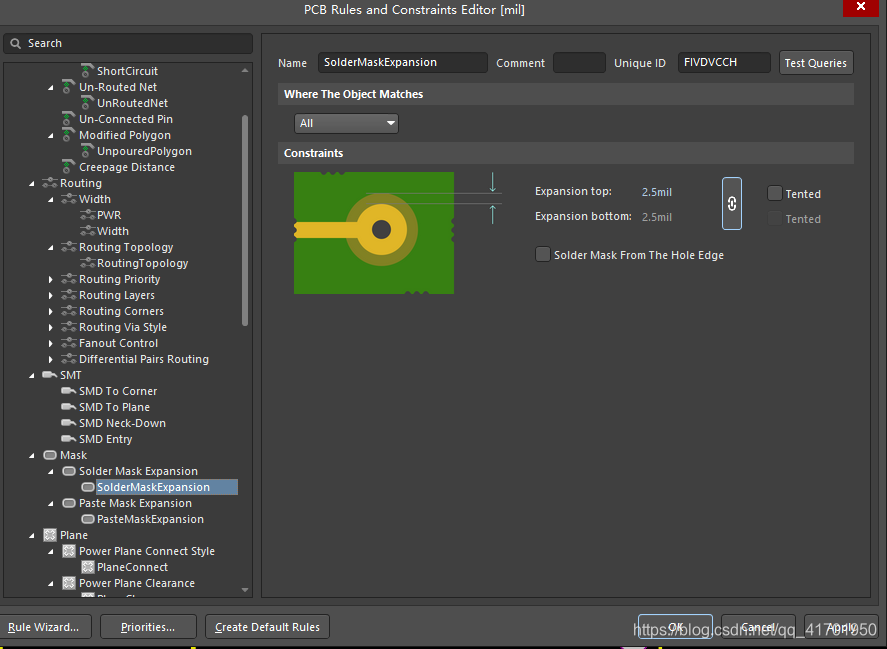

   设置阻焊

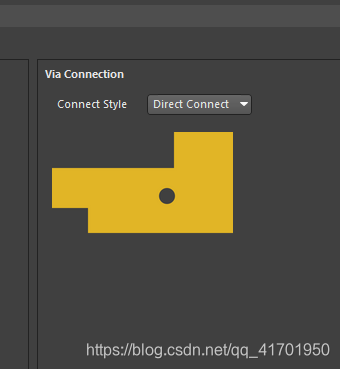

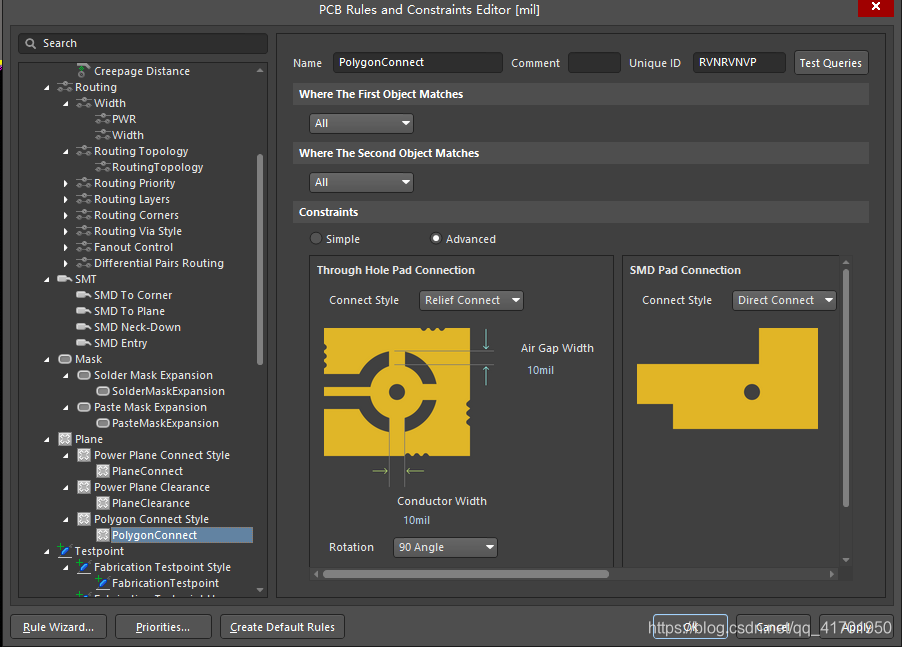

   设置铺铜方式

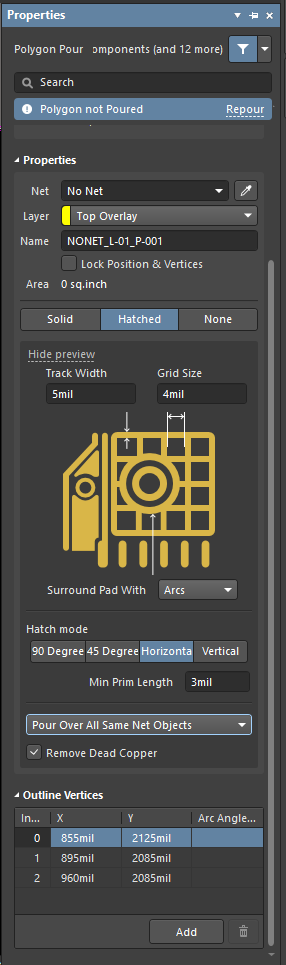

   铺铜设置

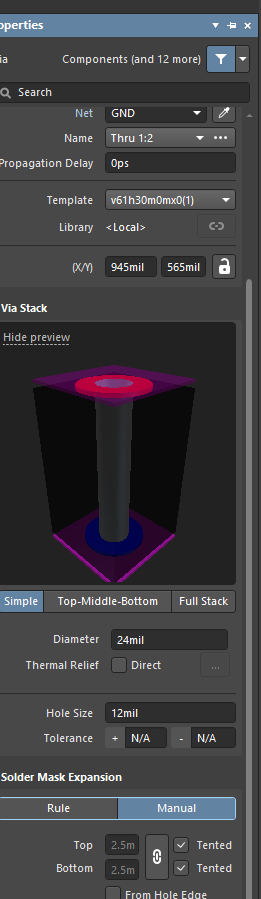

   放置过孔

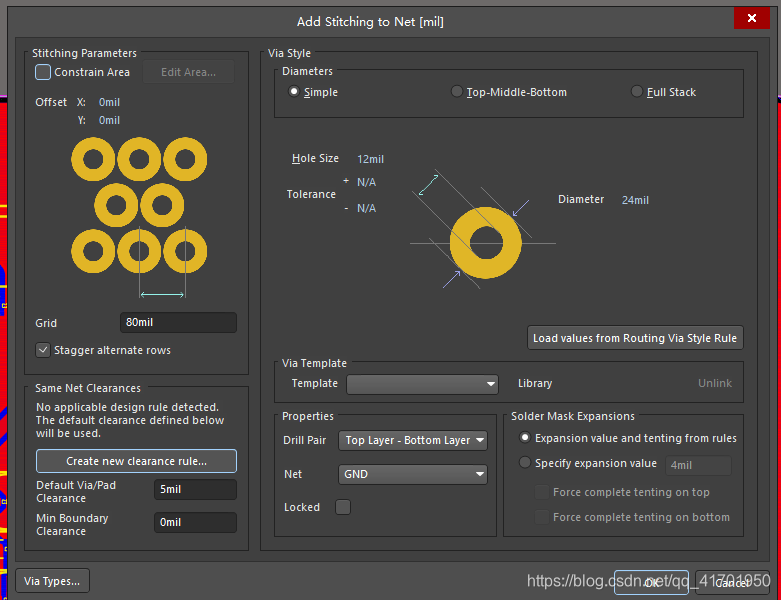

   放置缝合过孔

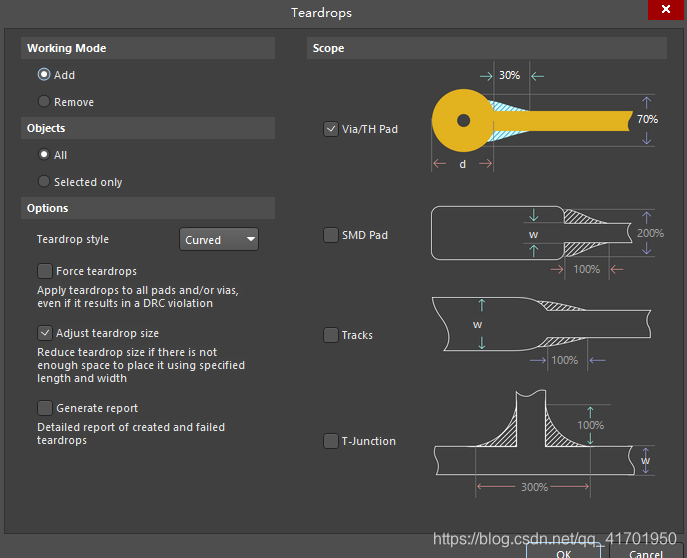

   滴泪
