Altium Designer | 1：软件安装与新建工程篇

工作环境

1. 操作系统：Win11
2. 软件：Altium Designer (18.1.9)

软件安装

心得

我前前后后安装了不下20遍...自己安装各个版本的AD（18 19 20 21 22 23）

还帮好几个同学安装了AD，安装算是~~~

这po软件和我的电脑就是不兼容，哪个版本新建工程都会卡死5~10分钟，就18版本还快一些...

这里我选择用18版本，老师也要求我们用AD18

CSDN有很多AD安装教程，这里推荐《软件安装家园》

每个版本（18 19 20 21 22 23）的安装步骤都是大差不差的，搜索微信公众号《软件安装家园》---发送AD 里面有软件安装包和安装教程 这里安装的时候，建议软件安装路径选择 在除C盘以外的其他盘，库也是 安装的时候要新建一个文件夹，放在这个文件夹里，不然安装的东西会散，整个盘都是 （比如，在E盘新建一个文件夹Altium，在Altium文件夹中新建软件安装路径，工作区...） 丑陋的英文出现了...参考一下我的安装路径

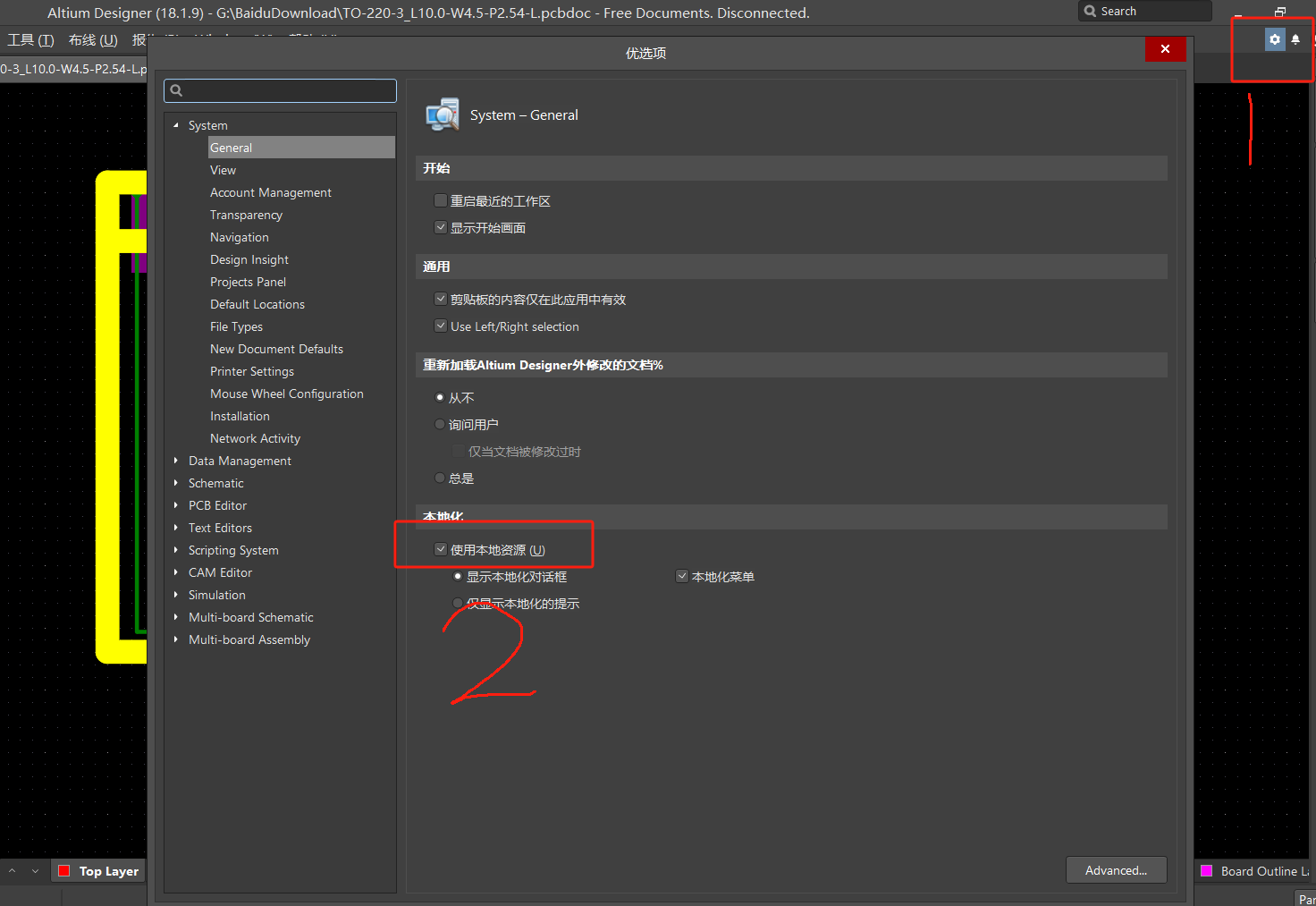

中英文切换

安装步骤有这一步汉化过程~

更改 系统设置

更改一些不需要的设置，让你的AD运行更流畅

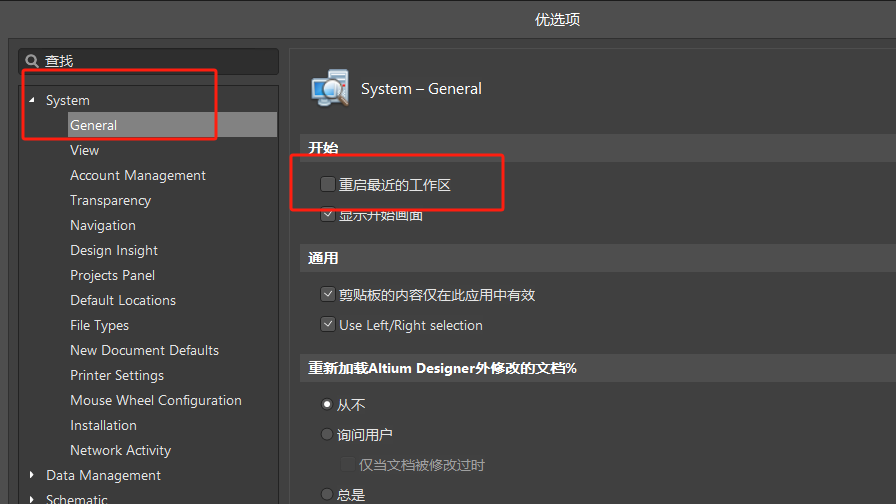

快速启动AD

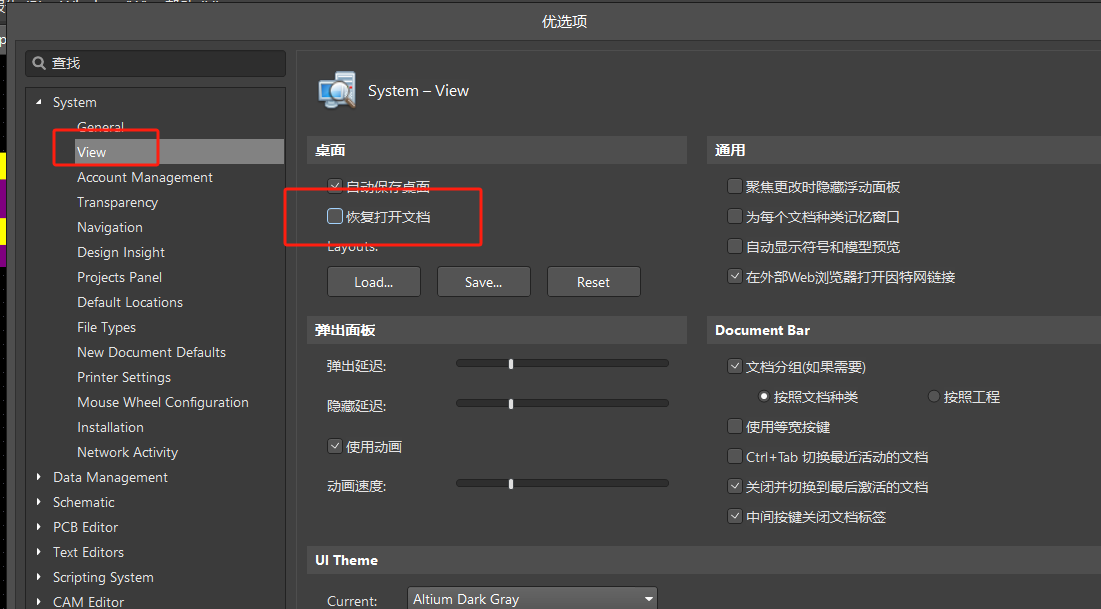

快速启动AD，可以取消勾选 重启最近的工作区，取消勾选 恢复打开文档

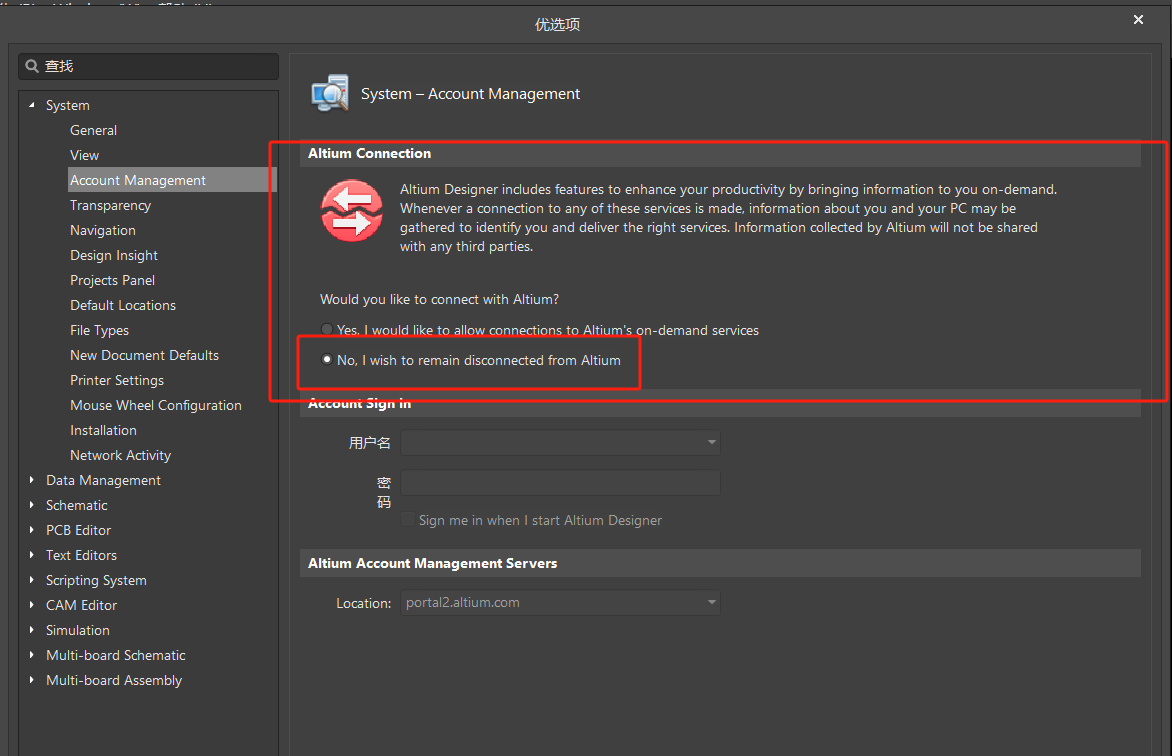

禁止AD收集个人信息

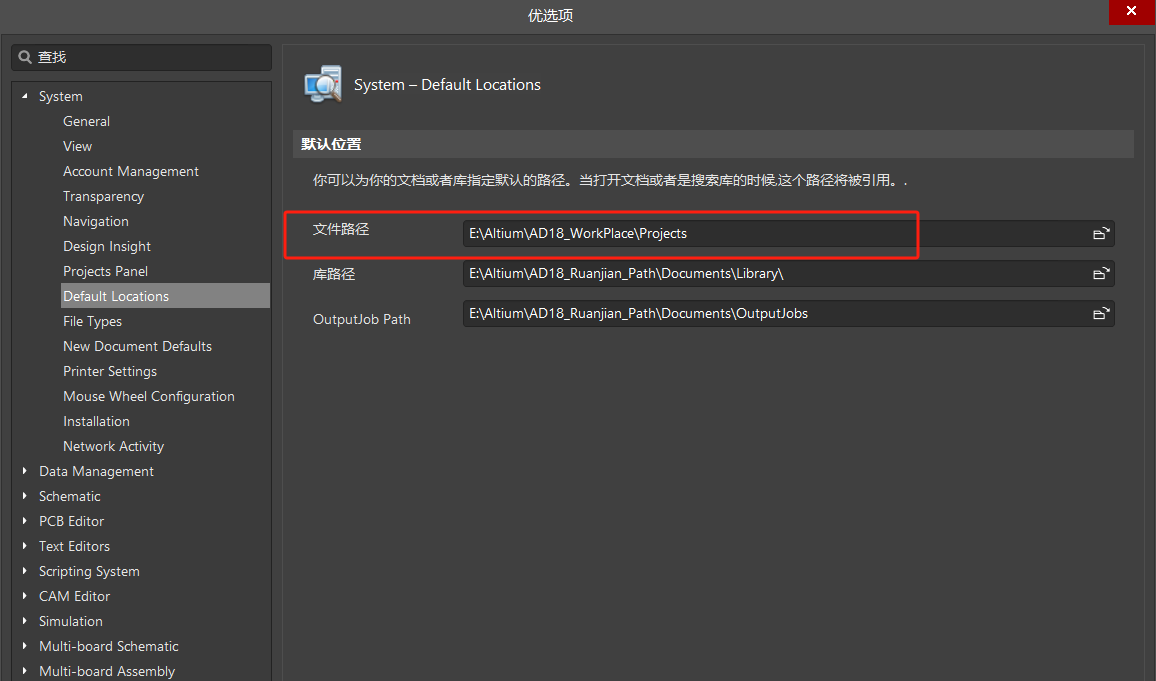

设置工程 文件路径

可以将路径更改成 自己的工作区，方便自己查找工程

库路径，是安装时候的库，可以查看库安装到了哪里，去哪里找AD自带的库

AD有两个自带的库 Miscellaneous Connectors.IntLib Miscellaneous Devices.IntLib

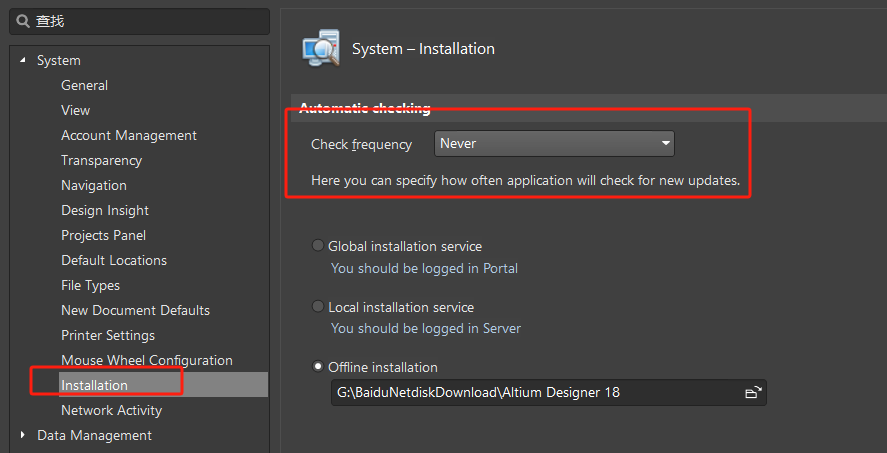

不检查更新

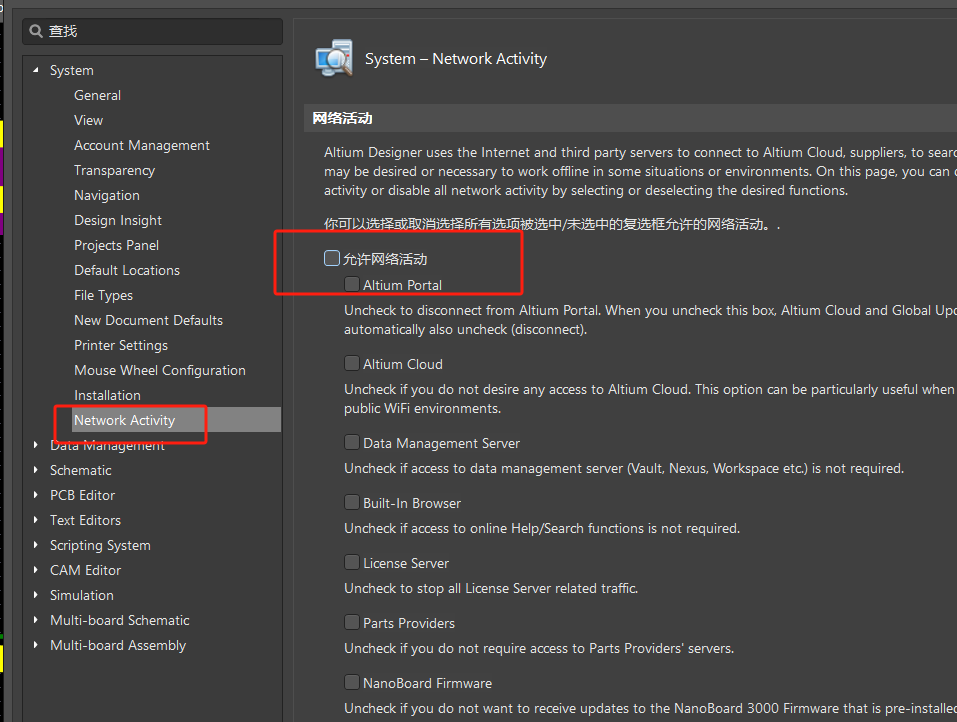

禁止联网

取消勾选 “允许网络活动”，AD运行会更流畅

之前我安装的AD打开工程，都卡在Starting GUI  Manager（启动GUI管理器），每个版本都打不开创建过的工程，就算能打开，也需要等待很长很长时间，搜到的解决方案都是禁止网络活动

找到一个解决方案是设置防火墙的入站出站规则，把AD的网络给断了

如果你也出现这个问题，可以试试修改入站出站规则，非必要，不要修改！

防火墙的入站出站规则

Win11  操作方法

控制面板---系统和安全---Windows Defender 防火墙---高级设置---入站规则/出站规则

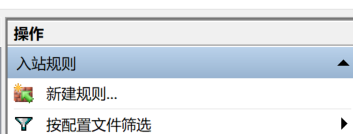

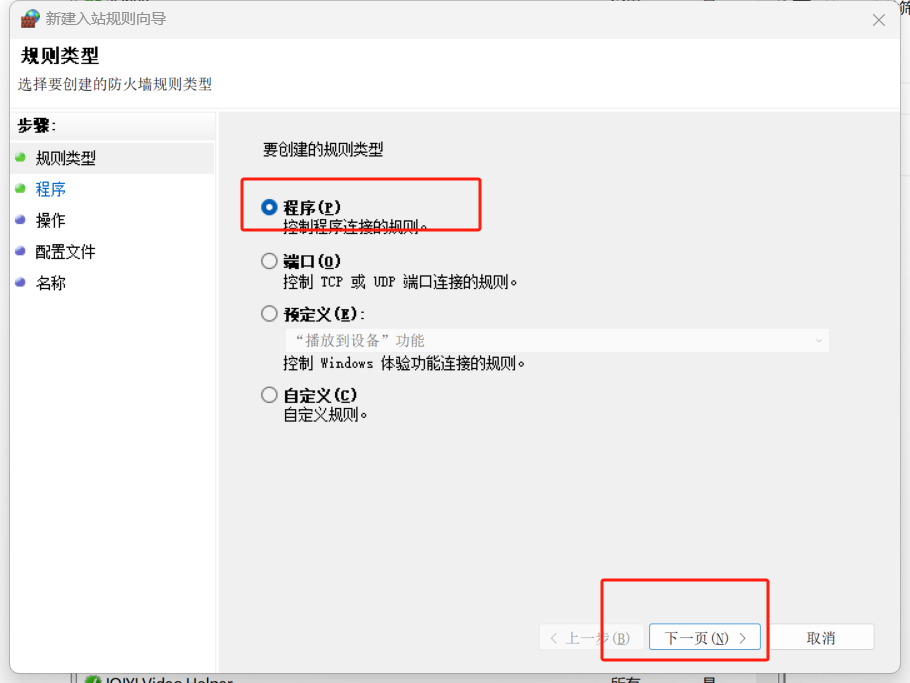

新建入站规则

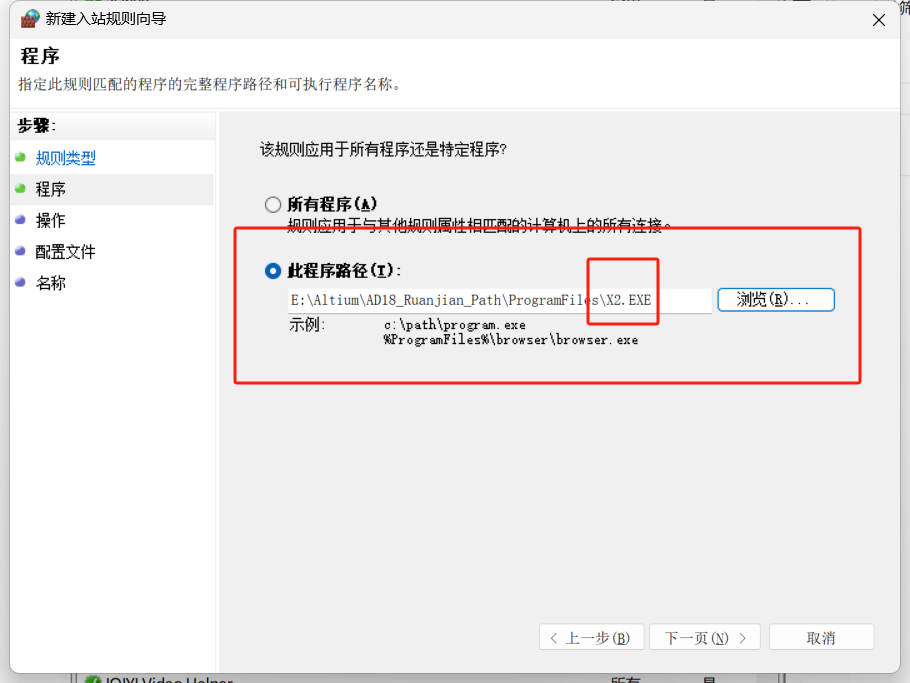

根据提示，选择对应的exe文件，AD名称是 X2.exe

选择AD的路径---下一页

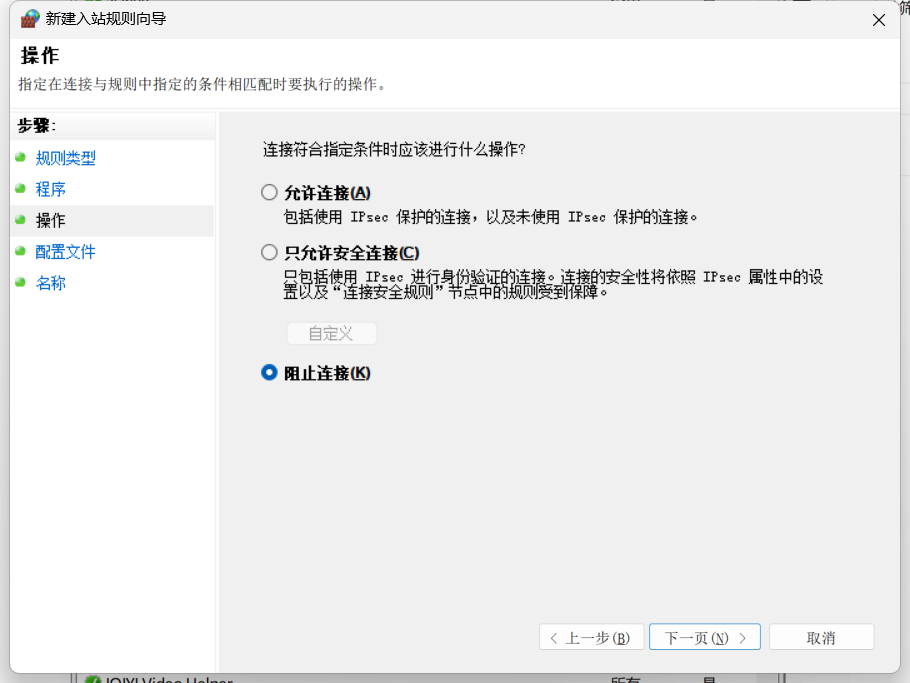

阻止连接

下一页---下一页

名称自定义，我写的是AD18禁止联网

写完之后一定要启用规则！！！

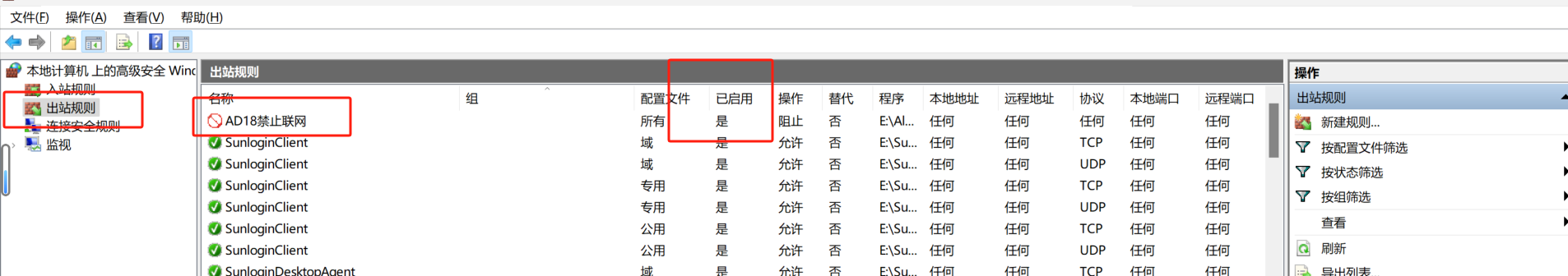

新建出站规则

操作步骤同上

工程的组成及创建

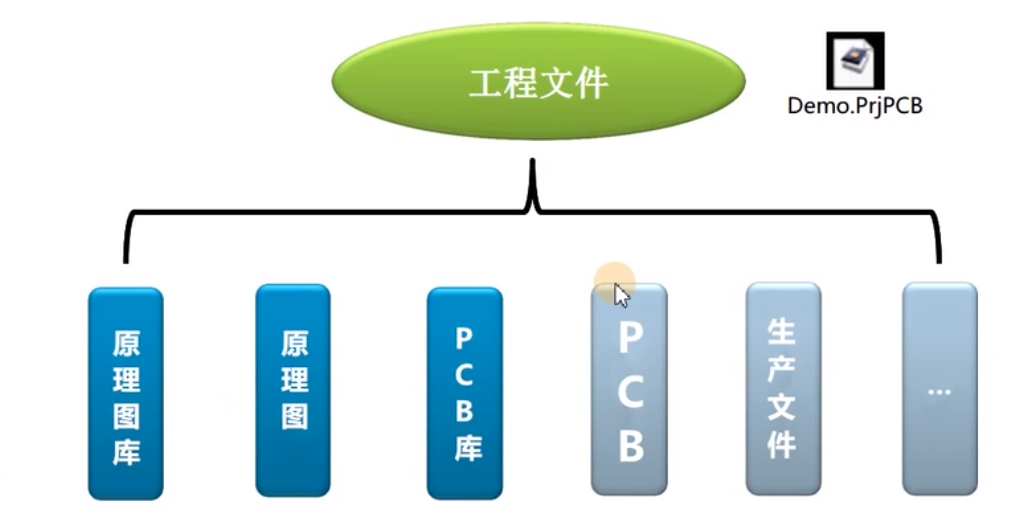

工程组成

一个AD工程包括

个人理解：

原理图库 电阻 电容 芯片的模型，主要由元件边框、管脚组成 原理图 器件器件之间的电气连接关系，接线应该怎么接 PCB库 模型，器件长什么样 PCB 根据原理图接线，实际布线，绘制PCB

创建工程

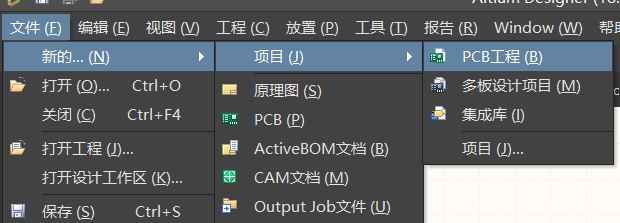

1.创建工程文件

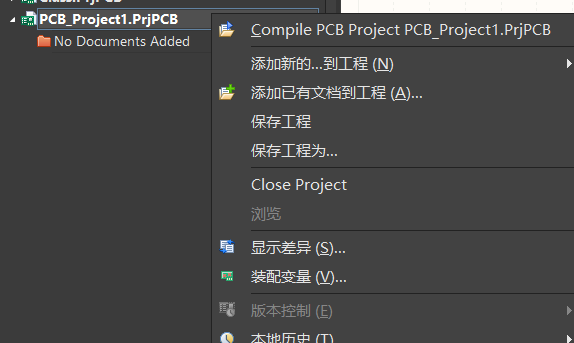

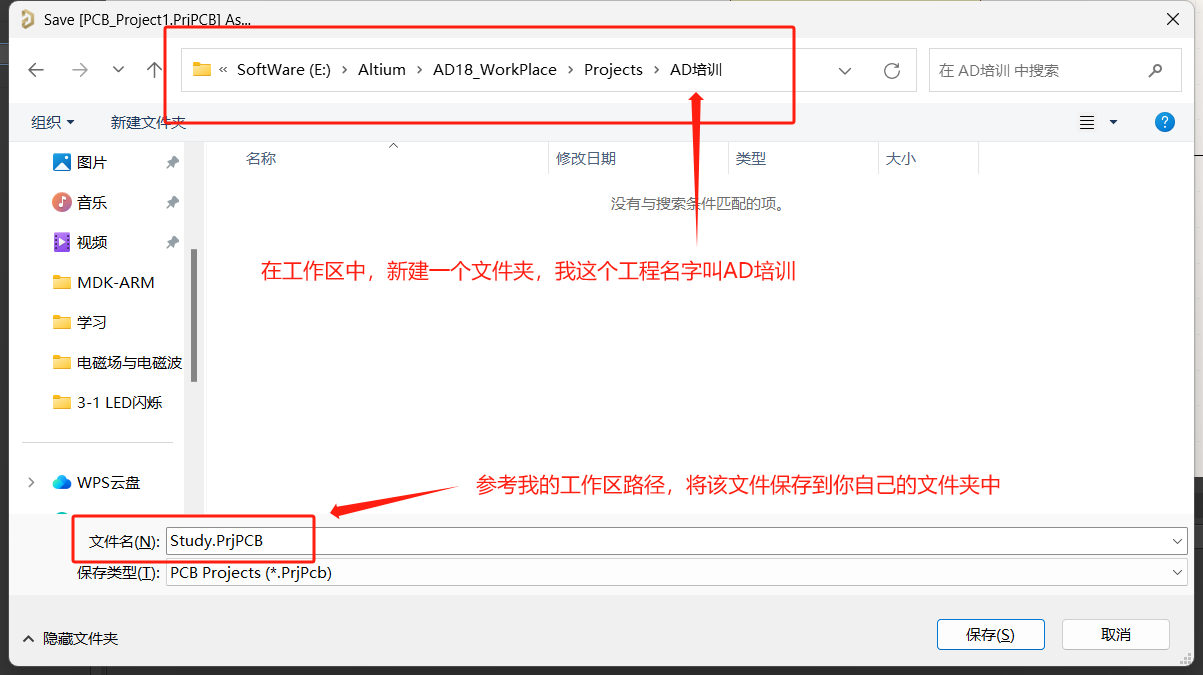

左边Projects面板中出现了一个.PrjPCB文件，右键---保存工程为

在弹出来的窗口，选择工作区的那个路径，新建一个文件夹，重命名文件名，保存在此文件夹中

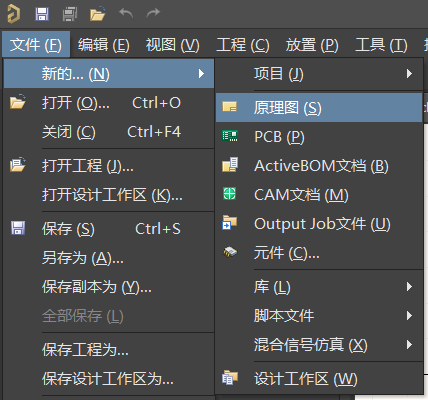

2.创建原理图

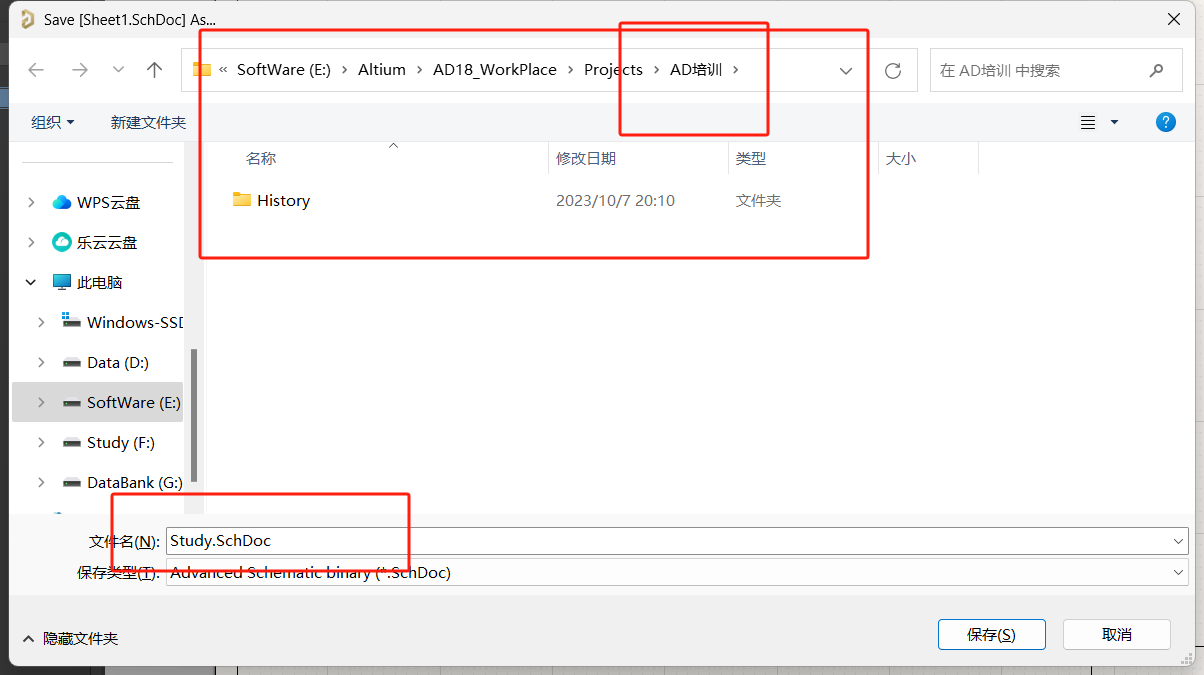

快捷键Ctrl+S保存---与第一个保存的文件，存放在同一路径下，我这里是《AD培训》文件夹，下面几个文件也是，都存放在同一路径下

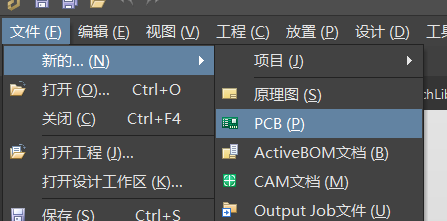

3.创建PCB

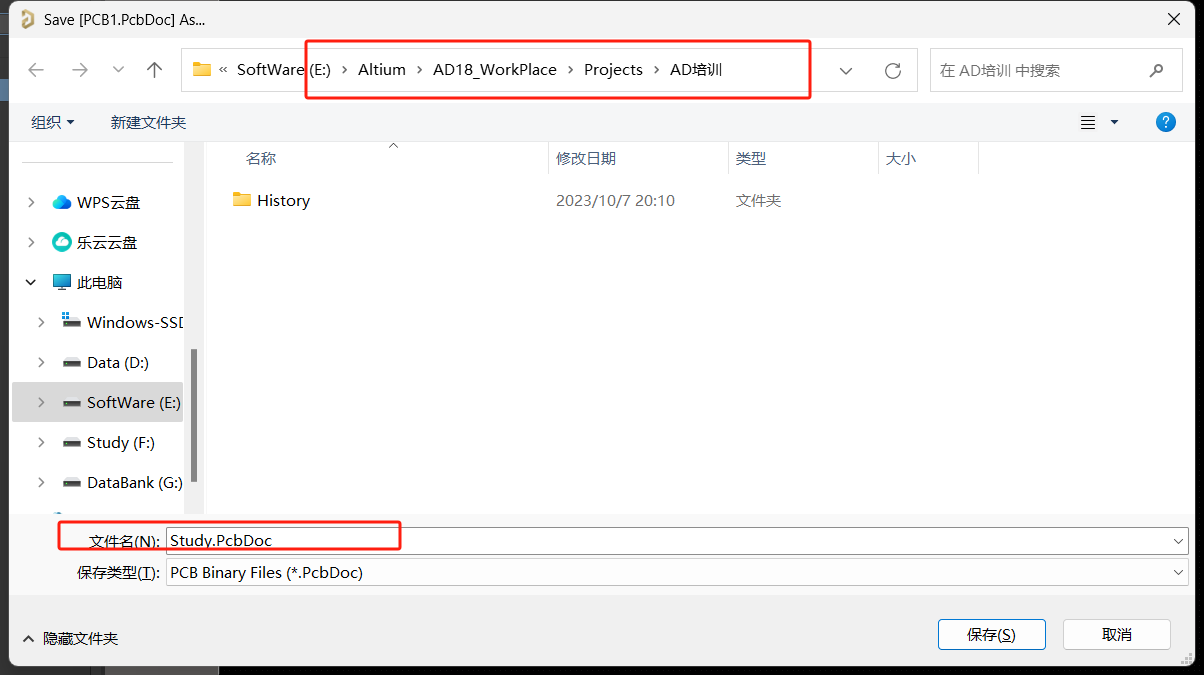

创建完PCB保存

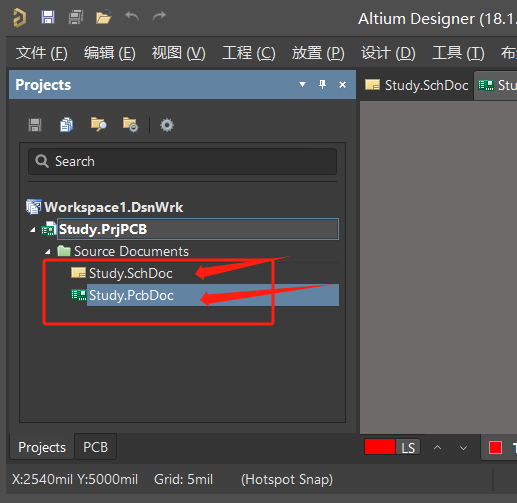

这时，软件左边视窗Projects就出现了两个文件

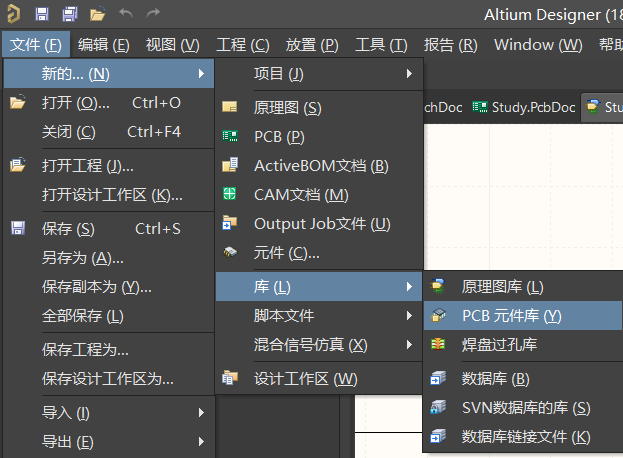

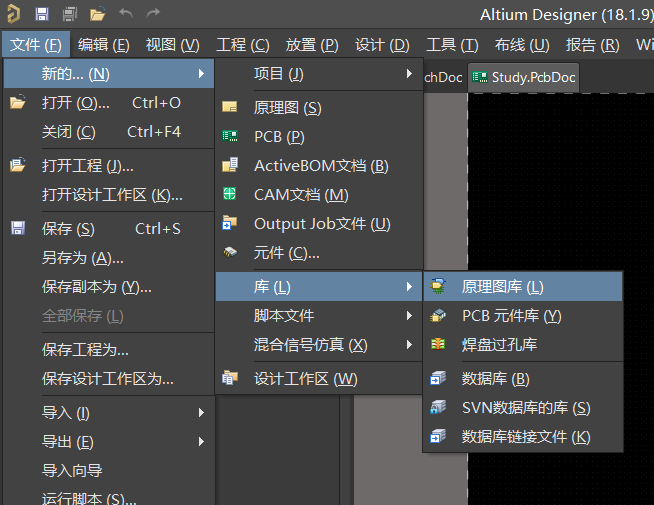

4.创建原理图库

保存...

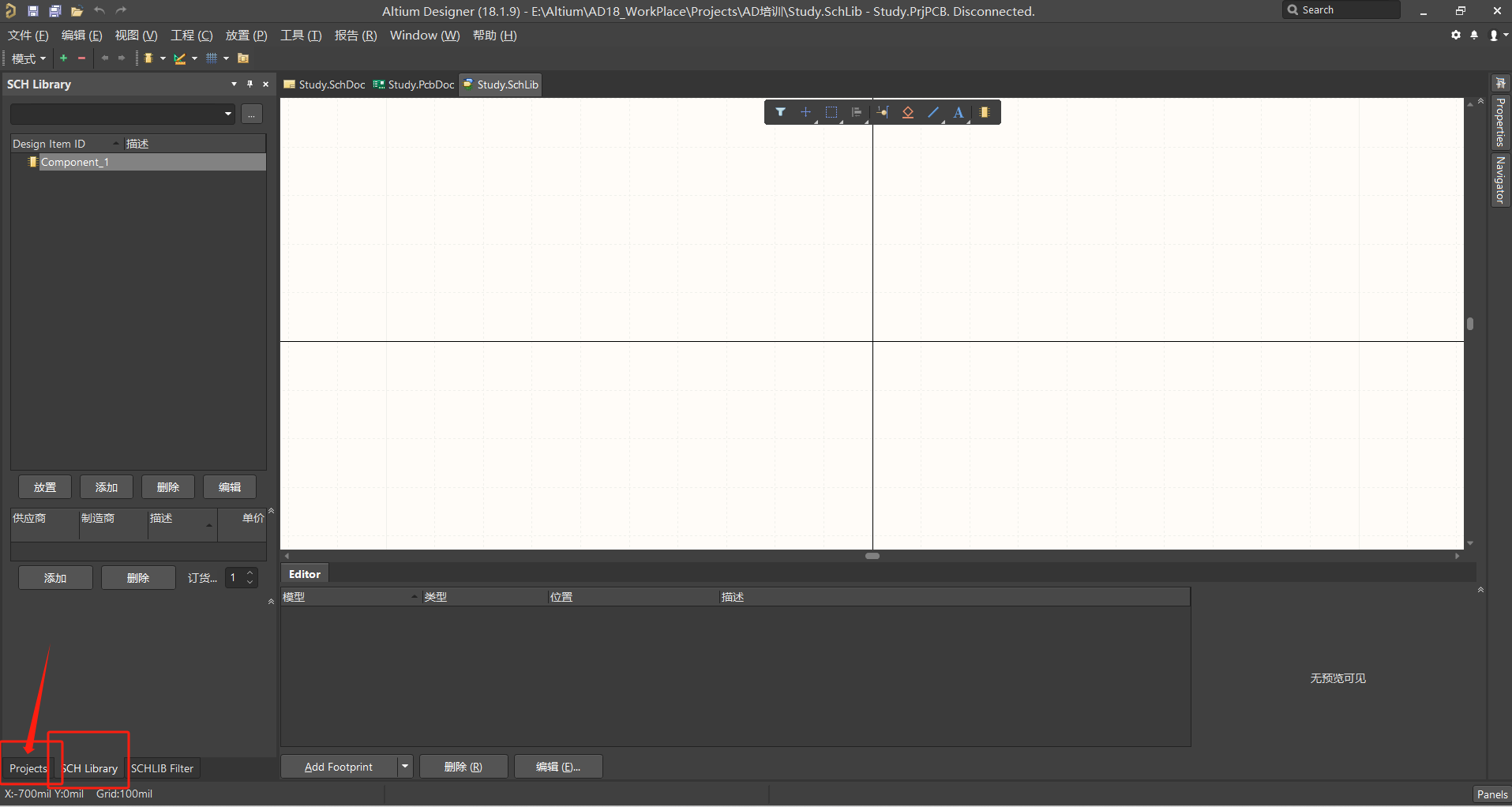

保存完出现了原理图库界面

单击Projects又可以回到最开始的项目视图

5.创建PCB库

到此，本工程就创建成功了！！！

创建成功了！！！

创建工程步骤比较繁琐，之前我就是在这里被劝退了，啥玩意啊，这么麻烦！！！我就听学长的话，转去学立创EDA了，能白嫖板子，还是 中文 界面，还是正版软件...必须支持啊！

不要像我一样半途而废，要一鼓作气，再而衰，三而竭，一次学完！

要养成创建工程的习惯，不然后面画完原理图，转到PCB，转不过去...

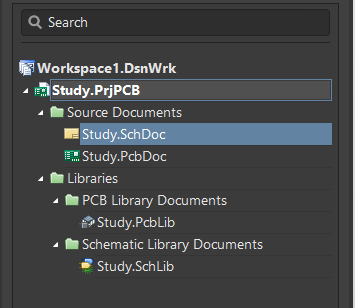

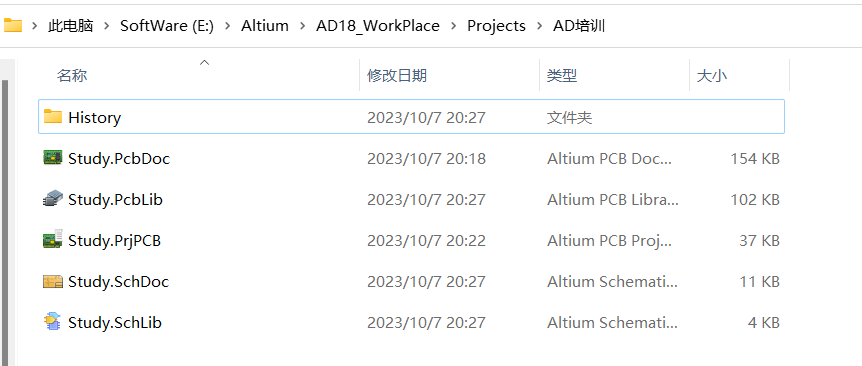

创建好的四个文件如下：

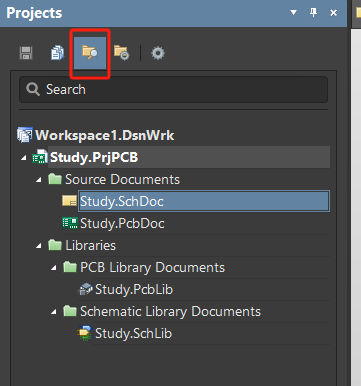

打开文件夹

点击这里，就能打开，这个文件所在的文件夹

下面5个文件就是我刚刚创建的工程文件、原理图、PCB、原理图库、PCB库
