在IDE中使用Altair无法显示绘图结果的解决方法

阅读数 3

同学们以及熟悉Pycharm编辑运行python代码。正如文章末尾给出的pycharm运行altair的建议方法视觉效果一般。

因为数据可视化在IDE实现效果不理想，这是因为altair使用Vega和Vega-Lite语法来创建交互式图表,而IDE无法直接渲染这些图表。

习惯了pycharm的同学是时候考虑安装和熟悉 anancoda

anancoda可以在Jupyter Notebook中使用altair。Jupyter无需任何设置就可以直接显示Vega和Vega-Lite图表。

以下的代码都是运行在Jupyter Notebook

import pandas as pdimport altair as altsource = pd.DataFrame({"values": [12, 23, 47, 6, 52, 19]})base = alt.Chart(source).encode(    theta=alt.Theta("values:Q", stack=True),    radius=alt.Radius("values", scale=alt.Scale(type="sqrt", zero=True, rangeMin=20)),    color="values:N",)c1 = base.mark_arc(innerRadius=20, stroke="#fff")c2 = base.mark_text(radiusOffset=10).encode(text="values:Q")c1 + c2

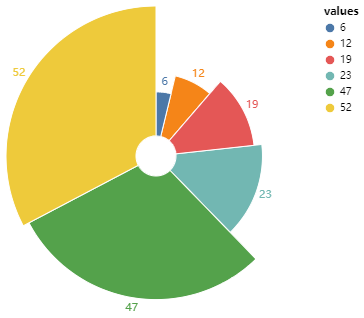

通过以下饼图的效果，与更早的matplotlib实现的效果和代码量比较，是不是降低了可视化的实用难度？

alt

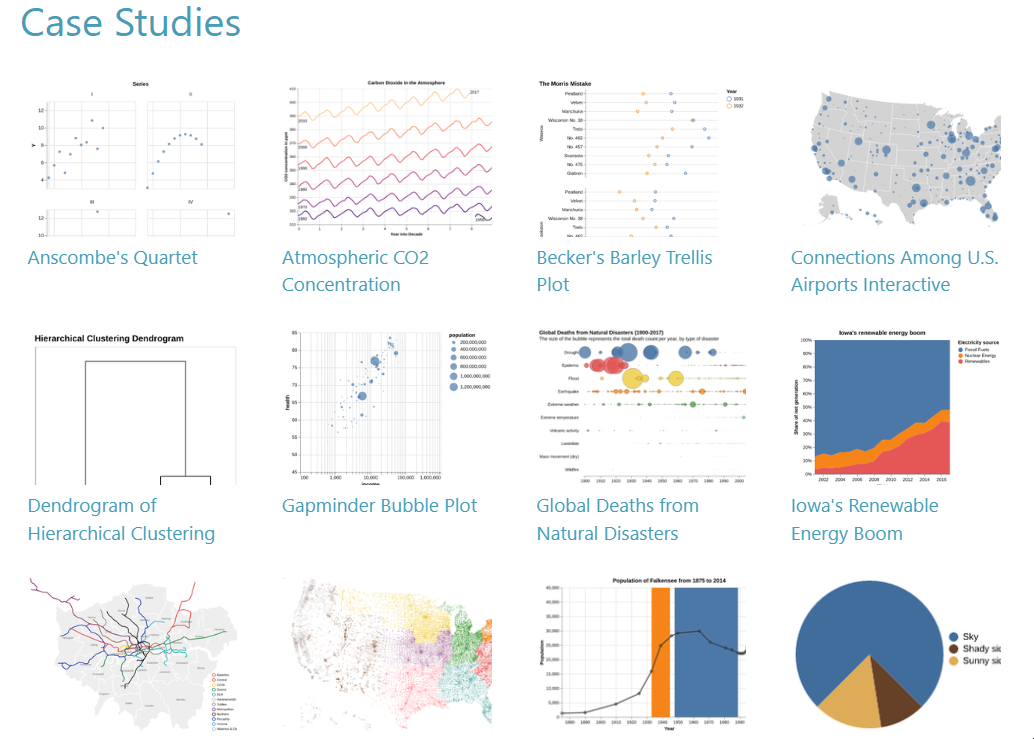

你会被吸引altair只需寥寥几行代码就能实现的视觉效果。进一步在官网中你会了解以下案例。

初学者建议altair入手。当然甘蔗没有两头甜，matplotlib用于高度定制化的场景上，难度较高也是必然的。

一、熟悉下数据集模块 vega_datasets

vega_datasets是一个数据集模块,包含多种可视化相关的数据集,用于测试和示例。

要使用vega_datasets,需先安装:

pip install vega_datasets

然后在Python代码中导入:

from vega_datasets import data

这会导入data对象,包含所有数据集。

您可以通过data对象访问每个数据集:

airports = data.us_airports.url  # US airports datasetstocks = data.stocks.url         # Stock market datasetcars = data.cars.url            # Motor vehicle dataset etc...

每个数据集都有url和value两个属性:

- url: 数据集文件的URL- value: 数据集本身,以pandas DataFrame形式

所以如果您希望在Notebook中直接使用数据集，可以使用value。

如果希望将其用于服务器端应用,应使用url来加载数据集。

例如,要在Jupyter Notebook中使用us_airports数据集:

import pandas as pdairports = data.us_airports.valueairports.head()  # View first 5 rows要在服务器端应用中使用,可以:pythonimport pandas as pdurl = data.us_airports.urlairports = pd.read_csv(url)

vega_datasets为学习和测试数据可视化提供了非常便利的数据集资源。利用它可以快速创建示例和案例，加速学习过程。

爱荷华州的可再生能源热潮

此示例是使用爱荷华州电力来源的示例数据集的完全开发的堆叠图。

import altair as altfrom vega_datasets import datasource = data.iowa_electricity()alt.Chart(    source,    title=alt.Title(        "Iowa's green energy boom",        subtitle="A growing share of the state's energy has come from renewable sources"    )).mark_area().encode(    alt.X("year:T").title("Year"),    alt.Y("net_generation:Q")        .title("Share of net generation")        .stack("normalize")        .axis(format=".0%"),    alt.Color("source:N").title("Electricity source"))

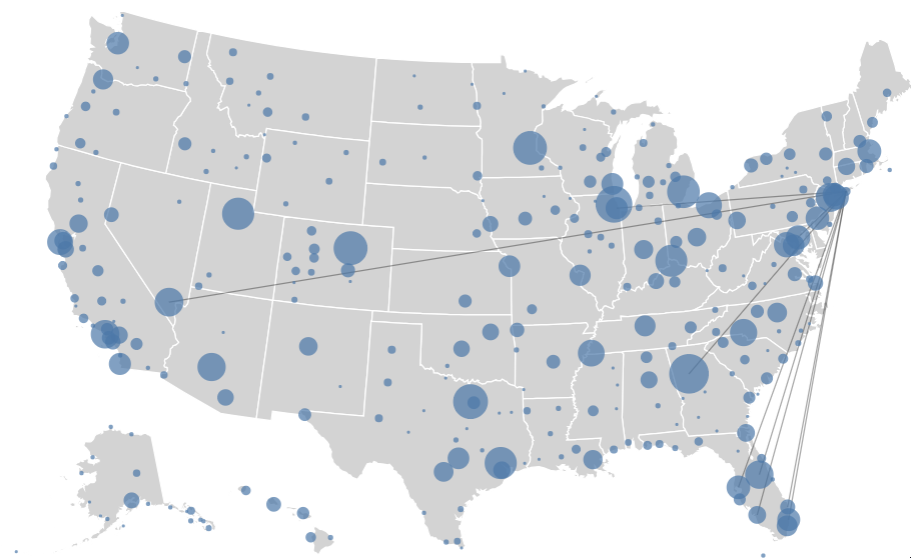

机场的连接相通网络

大喵第一次看到视觉效果还是有的震撼的！

alt

这个交互式图表利用鼠标悬停选中机场，高亮显示其连接航线,使观众可以更深入理解美国主要机场之间的交通联系。

代码如下:

import altair as altfrom vega_datasets import data# Since these data are each more than 5,000 rows we'll import from the URLsairports = data.airports.urlflights_airport = data.flights_airport.urlstates = alt.topo_feature(data.us_10m.url, feature="states")# Create mouseover selectionselect_city = alt.selection_point(    on="mouseover", nearest=True, fields=["origin"], empty=False)# Define which attributes to lookup from airports.csvlookup_data = alt.LookupData(    airports, key="iata", fields=["state", "latitude", "longitude"])background = alt.Chart(states).mark_geoshape(    fill="lightgray",    stroke="white").properties(    width=750,    height=500).project("albersUsa")connections = alt.Chart(flights_airport).mark_rule(opacity=0.35).encode(    latitude="latitude:Q",    longitude="longitude:Q",    latitude2="lat2:Q",    longitude2="lon2:Q").transform_lookup(    lookup="origin",    from_=lookup_data).transform_lookup(    lookup="destination",    from_=lookup_data,    as_=["state", "lat2", "lon2"]).transform_filter(    select_city)points = alt.Chart(flights_airport).mark_circle().encode(    latitude="latitude:Q",    longitude="longitude:Q",    size=alt.Size("routes:Q", scale=alt.Scale(range=[0, 1000]), legend=None),    order=alt.Order("routes:Q", sort="descending"),    tooltip=["origin:N", "routes:Q"]).transform_aggregate(    routes="count()",    groupby=["origin"]).transform_lookup(    lookup="origin",    from_=lookup_data).transform_filter(    (alt.datum.state != "PR") & (alt.datum.state != "VI")).add_params(    select_city)(background + connections + points).configure_view(stroke=None)

美国机场互联交互式图表例子显示了美国主要机场之间的所有连接。

查找转换用于找到每个机场和连接机场的坐标。

鼠标悬停在连接上会通过单选显示连接。

这个交互式图利用Selection来实现鼠标悬停在机场上高亮显示该机场的连接航线。

大衰退期间的美国就业崩溃

此示例是一个完全开发的条形图，使用大衰退期间美国就业变化的示例数据集进行负值。

import altair as altimport pandas as pdfrom vega_datasets import datasource = data.us_employment()presidents = pd.DataFrame([    {        "start": "2006-01-01",        "end": "2009-01-19",        "president": "Bush"    },    {        "start": "2009-01-20",        "end": "2015-12-31",        "president": "Obama"    }])bars = alt.Chart(    source,    title="The U.S. employment crash during the Great Recession").mark_bar().encode(    alt.X("month:T").title(""),    alt.Y("nonfarm_change:Q").title("Change in non-farm employment (in thousands)"),    color=alt.condition(        alt.datum.nonfarm_change > 0,        alt.value("steelblue"),        alt.value("orange")    ))rule = alt.Chart(presidents).mark_rule(    color="black",    strokeWidth=2).encode(    x='end:T').transform_filter(alt.datum.president == "Bush")text = alt.Chart(presidents).mark_text(    align='left',    baseline='middle',    dx=7,    dy=-135,    size=11).encode(    x='start:T',    text='president',    color=alt.value('#000000'))(bars + rule + text).properties(width=600)

此示例是一个完全开发的条形图：

alt

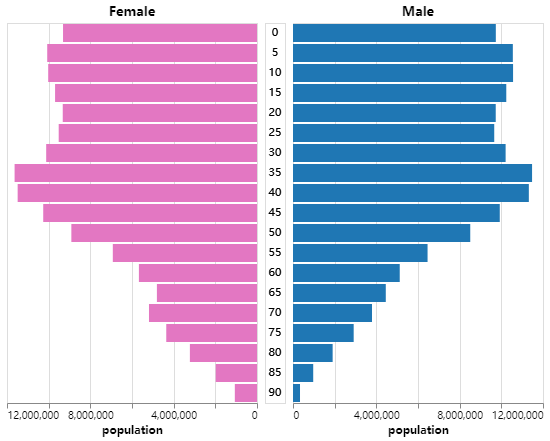

美国人口金字塔随时间的变化

人口金字塔显示人口中年龄组的分布。它使用绑定到年份的滑块小部件来可视化年龄随时间推移的分布。

import altair as altfrom vega_datasets import datasource = data.population.urlslider = alt.binding_range(min=1850, max=2000, step=10)select_year = alt.selection_point(name='year', fields=['year'],                                   bind=slider, value={'year': 2000})base = alt.Chart(source).add_params(    select_year).transform_filter(    select_year).transform_calculate(    gender=alt.expr.if_(alt.datum.sex == 1, 'Male', 'Female')).properties(    width=250)color_scale = alt.Scale(domain=['Male', 'Female'],                        range=['#1f77b4', '#e377c2'])left = base.transform_filter(    alt.datum.gender == 'Female').encode(    alt.Y('age:O').axis(None),    alt.X('sum(people):Q')        .title('population')        .sort('descending'),    alt.Color('gender:N')        .scale(color_scale)        .legend(None)).mark_bar().properties(title='Female')middle = base.encode(    alt.Y('age:O').axis(None),    alt.Text('age:Q'),).mark_text().properties(width=20)right = base.transform_filter(    alt.datum.gender == 'Male').encode(    alt.Y('age:O').axis(None),    alt.X('sum(people):Q').title('population'),    alt.Color('gender:N').scale(color_scale).legend(None)).mark_bar().properties(title='Male')alt.concat(left, middle, right, spacing=5)

新闻报道里经常采纳的对比效果图。

alt

伦敦地铁线路

此示例显示了伦敦地铁线路在自治市镇边界。它基于 https://vega.github.io/vega-lite/examples/geo_layer_line_london.html 的 vega-lite 示例。

import altair as altfrom vega_datasets import databoroughs = alt.topo_feature(data.londonBoroughs.url, 'boroughs')tubelines = alt.topo_feature(data.londonTubeLines.url, 'line')centroids = data.londonCentroids.urlbackground = alt.Chart(boroughs, width=700, height=500).mark_geoshape(    stroke='white',    strokeWidth=2).encode(    color=alt.value('#eee'),)labels = alt.Chart(centroids).mark_text().encode(    longitude='cx:Q',    latitude='cy:Q',    text='bLabel:N',    size=alt.value(8),    opacity=alt.value(0.6)).transform_calculate(    "bLabel", "indexof (datum.name,' ') > 0  ? substring(datum.name,0,indexof(datum.name, ' ')) : datum.name")line_scale = alt.Scale(domain=["Bakerloo", "Central", "Circle", "District", "DLR",                               "Hammersmith & City", "Jubilee", "Metropolitan", "Northern",                               "Piccadilly", "Victoria", "Waterloo & City"],                       range=["rgb(137,78,36)", "rgb(220,36,30)", "rgb(255,206,0)",                              "rgb(1,114,41)", "rgb(0,175,173)", "rgb(215,153,175)",                              "rgb(106,114,120)", "rgb(114,17,84)", "rgb(0,0,0)",                              "rgb(0,24,168)", "rgb(0,160,226)", "rgb(106,187,170)"])lines = alt.Chart(tubelines).mark_geoshape(    filled=False,    strokeWidth=2).encode(    alt.Color('id:N')        .title(None)        .legend(orient='bottom-right', offset=0)        .scale(line_scale))background + labels + lines

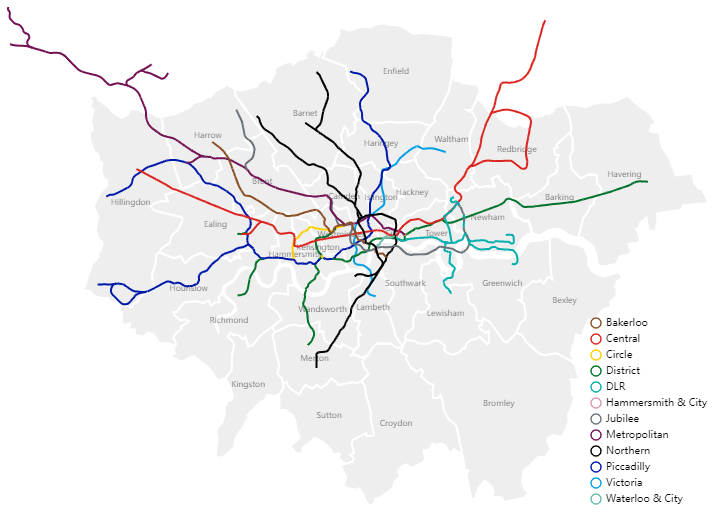

伦敦地铁线路

alt
