应用场景五： 西门子PLC通过Modbus协议连接DCS系统

应用描述：

西门子PLC（S7200/300/400/200SMART）通过桥接器可以支持ModbusRTU串口和ModbusTCP以太网（有线和无线 WIFI 同时支持）两种通讯方式连接DCS系统，不需要编程PLC通讯程序，直接在模块中进行地址映射。支持浙大中控，和利时等主流DCS系统。

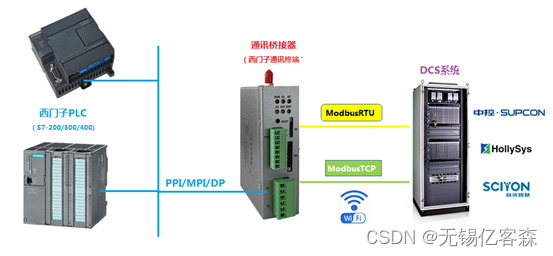

网络拓扑：

9.1硬件连接

连接方式：将桥接器的串口X1连接到西门子PLC的通讯口，桥接器的串口X3连接到DCS系统（Modbus RTU串口通讯），桥接的以太网口接入DCS系统（ModbusTCP以太网通讯）。

9.2参数配置

9.2.1配置和PLC通讯的参数

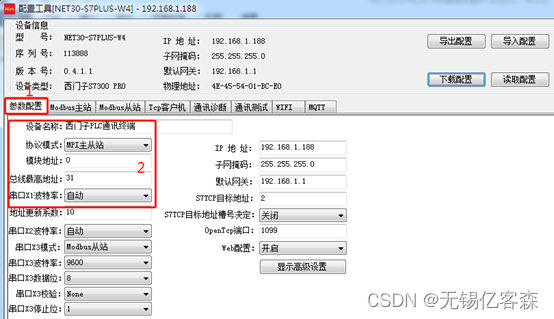

打开【配置界面】如下：

【 协议 模式】：连接西门子PLC的通讯口，西门子S7200/200SMART选择PPI模式，S7300/400选择MPI主从站模式；

【模块地址】：填入模块地址，不要和网络上其他站点冲突；

9.2.2 ModbusRTU通讯配置

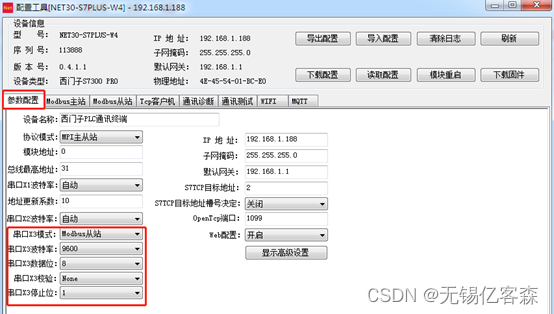

打开【参数配置界面】：

1、将串口X3的模式，配置成 Modbus从站 ；

2、填入串口参数（波特率、数据位、校验、停止位），需要和DCS系统的配置一致；

9.2.3 ModbusTCP通讯配置

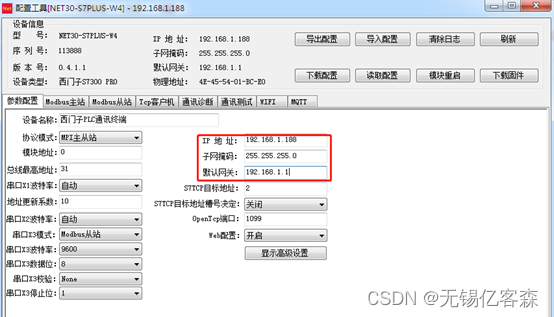

打开【参数配置界面】：

1、桥接器默认支持ModbusTCP客户机（从站）通讯；

2、DCS系统支持通过IP地址和西门子 PLC通讯 ，Modbus的ID号对应PLC的站地址；

9.2.4 Modbus数据地址和西门子PLC地址的映射关系

打开【Modbus从站配置界面】：

1. 从站地址：桥接器Modbus RTU地址，DCS通过这个站地址和PLC通讯；目标地址：填入桥接器连接PLC的站地址。
2. PLC内部寄存器地址与MODBUS地址对应表
