西门子PLC与上位机通信协议全解析

前言

最近西门子PLC价格大幅上调，在工控界引起了不小的风波，不仅涨价，甚至还缺货，导致很多人不得不更改方案。听说最近已经完成了芯片替换，希望不久能够恢复供货，并把价格回调。

通过这件事，从侧面可以看出，西门子在工控领域的市场占有率很大，那么对于上位机开发人员来说，使用西门子PLC作为下位机，我们应该如何与之进行通信呢？

西门子PLC支持很多种通信协议，主要分为两种，一种是串口通信，一种是以太网通信，同时也可以通过OPC实现数据通信。

串口通信

西门子PLC支持串口通信，在S7-200和S7-200Smart中，都直接集成了串口，但是从S7-1200到S7-1500，慢慢都取消掉了，如果需要，可以通过扩展模块的方式来增加，出现这种现象的原因，其实也是工业发展的必然结果。串口通信的优势在于简单、成本低，但是劣势也非常明显，就是传输效率低。西门子早期的串口通信主要是Profibus DP通信，但是上位机是无法直接与西门子PLC走Profibus DP通信的，因此，西门子PLC常用的串口通信方案如下所示：

PPI通信：PPI通信只针对S7-200和S7-200 Smart系列PLC，其他型号不支持。
ModbusRTU主站：西门子PLC对Modbus协议支持还是比较不错的，这里是指PLC做Slave（即从站），上位机做Master（即主站）。
ModbusRTU从站：这里是指PLC做Master（即主站），上位机做Slave（即从站）。

以太网通信

西门子PLC通信还是以太网通信为主，我们常说的西门子通信协议分别是S7协议和Profinet协议，但是Profinet是一种总线协议，目前，C#是无法直接与西门子PLC走Profinet通信的。因此，西门子PLC常用的以太网通信方案如下所示：

S7通信：基本上从S7-200到S7-1500均可以实现，这里有很多可以选择的开源或商业库，包括http://s7.net、pronodave、libnodave、sharp7，也可以自己封装通信库。
ModbusTCP Server：这里是指PLC做Server（即服务器），上位机做Client（即客户端）。
ModbusTCP Client：这里是指PLC做Client（即客户端），上位机做Server（即服务器）。
OpenProtocol Server：这里是指开放式TCP通信，PLC做TCPServer（即服务器），上位机做TCPClient（即客户端）。
OpenProtocol Client：这里是指PLC做TCPClient（即客户端），上位机做TCPServer（即服务器）。

OPC通信

OPC通信是工业控制中常用的一种通信方式，主要在于OPC软件的选择以及OPCDA、OPCUA的选择，因此，西门子PLC常用的OPC通信方案如下所示：

PC Access系列：西门子针对S7-200开发PC-Access软件，针对S7-200 Smart又提供了PC-Access Smart软件，可以直接通过这些软件实现OPCDA通信。
Simatic Net 系列OPCDA：Simatic Net是西门子主推的OPC软件，支持西门子全系列，这里主要是OPCDA通信方式。
Simatic Net 系列OPCUA：新版的Simatic Net也开始支持OPCUA，这里主要是OPCUA通信方式。
KepServer 系列OPCDA：KepServer同样作为一款商业OPC软件，在国内使用率非常高，同样也支持西门子全系列，这里主要是OPCDA通信方式。
Simatic Net 系列OPCUA：新版的KepServer也开始支持OPCUA，这里主要是OPCUA通信方式。

S7通信协议

在以上众多的通信方式和通信协议中，就目前而言，使用S7通信是最方便，也是应该最广泛的，那么S7协议相对于其他协议来说，有哪些优势呢？

使用S7通信协议最大的优势在于不需要编写PLC程序，而且S7协议在底层做了很强的封装，在上位机通信应用中相比其他通信协议来说，也有很大的优势。

虽然不需要编写PLC程序，但仍然需要做一些简单的配置：

开启Put/Get

PLC侧需要设置勾选允许来自远程对象的Put/Get通信访问对于西门子1200/1500系列，必须要勾选允许Put/Get访问，对于200Smart/300/400，则不需要。

DB块去除优化访问

对于基于博图开发S7-1200/1500的项目，如果要与DB块数据通信，需要要去除DB的优化的块访问，对于200Smart/300/400，则不需要。如果希望通过标签通信，可以采用OPCUA。

务必保证通信地址是有效地址

因为PLC大多数是基于存储区的，每个地址肯定是隶属于某个存储区，大家都知道西门子PLC自带的存储区有I区、Q区、M区、T区、C区，但是对于常用的DB存储区是没有的，需要自己去创建，也就意味着，如果你要读取DB地址，必须要提前创建好DB存储区，除此以外，DB存储区创建之后，默认是没有字节的，需要自己一个个添加变量，才能形成有效存储区，因此一个DB存储区的范围是有限并且可见的（可以通过偏移量看出来）。

S7协议之布尔操作

对于布尔操作，很多协议都有，但是这里的布尔操作是指寄存器布尔，比如DB100.DBX0.0，很多时候，我们都是通过先读取DB100.DBB0的值，再通过位运算结果，写入到DB100.DBB0中，实现DB100.DBX0.0的操作，但是这种方式有弊端，

第一：每次操作一个布尔值都需要与PLC进行两次数据交互。

第二：安全性和稳定性无法保障，你不知道在你读取和写入之间，这个字节的值是否已经发生了改变。

这样的问题也存在于Modbus协议的寄存器位操作，如40001.05，三菱、欧姆龙的寄存器位操作，如D100.06、W12.04，给上位机开发者带来很多苦恼。

但是S7协议支持直接位操作，有专门的报文指令实现这样的功能。

S7协议之PDU读取

大部分人都知道S7协议一次性读取有限制，但是具体是多少？怎么计算出来的？

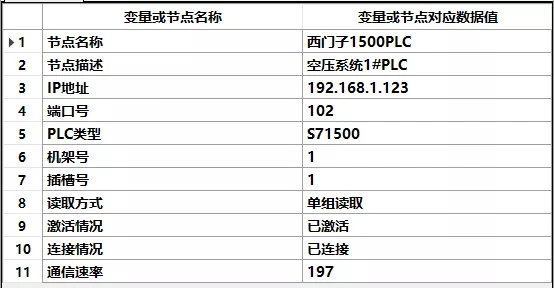

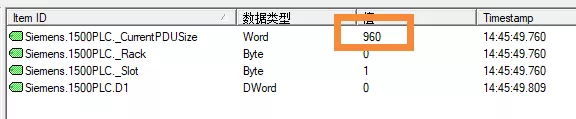

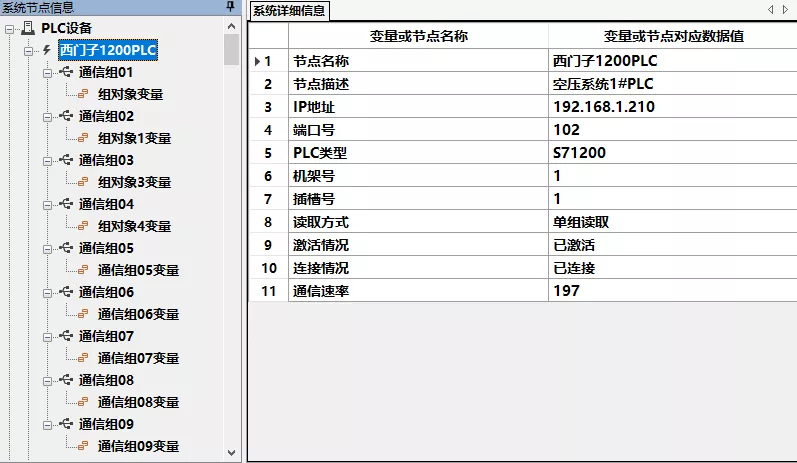

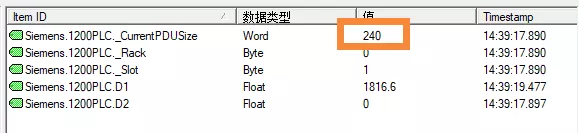

S7协议的一次性读取长度是根据PDU计算出来的，这个PDU的值是来自于PLC本身，不同型号的CPU，它的PDU是不一样的，可以参考下面两张图：

西门子PLC的PDU大小是和CPU息息相关的，一般会有240、480、960三个档次，知道PDU之后，那么一次性读取的字节长度，就是在PDU的基础上减去18，这个18是指包头包尾会有18个字节，这样我们就知道了一般的PLC，一次性能读取222个字节（240-18=222），但是对于S7-1516这样的PLC，我们一次性是可以读取942个字节的（960-18=942），这个一次性能读取的字节越长，越能提高上位机的通信效率。

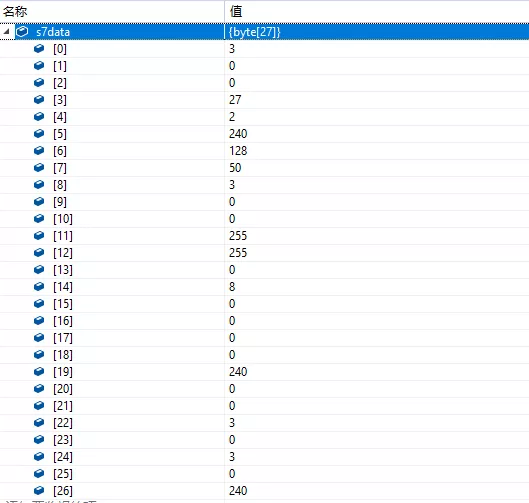

刚刚的方式是通过KepServer测试的，实际开发过程中，该怎么获取CPU的PDU呢，实际上在建立连接的第二次握手时，返回的报文中就包含PDU的值。
