BL110网关详解：西门子S7-1200接入Modbus TCP云平台

LAN 接口的配置采集西门子S7-1200 PLC的配置

工业智能网关BL110一共有一个LAN 接口，一个WAN接口，可以通过LAN 接口采集数据，通过WAN接口接入局域网，设置过程不一样，WAN接口可以自动获取IP以及相关以太网设置。

LAN 接口和WAN接口（可选）的配置

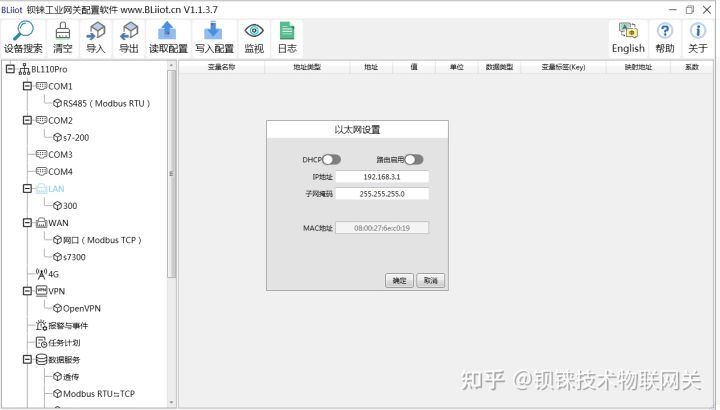

双击“LAN”

工业智能网关BL110 西门子S7-1200 PLC接入Modbus TCP Server云平台配置

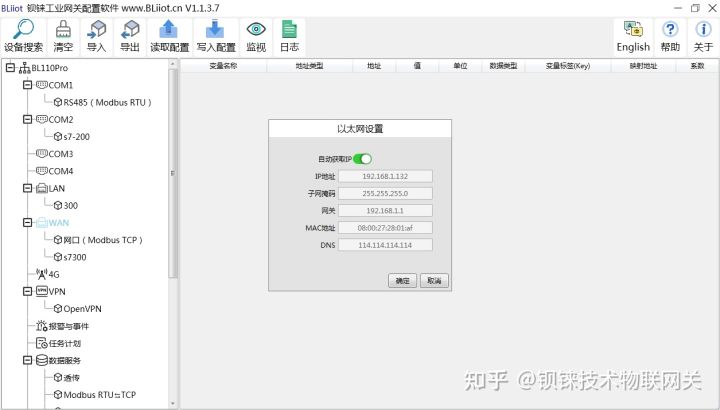

双击“WAN”

工业智能网关BL110 西门子S7-1200 PLC接入Modbus TCP Server云平台配置

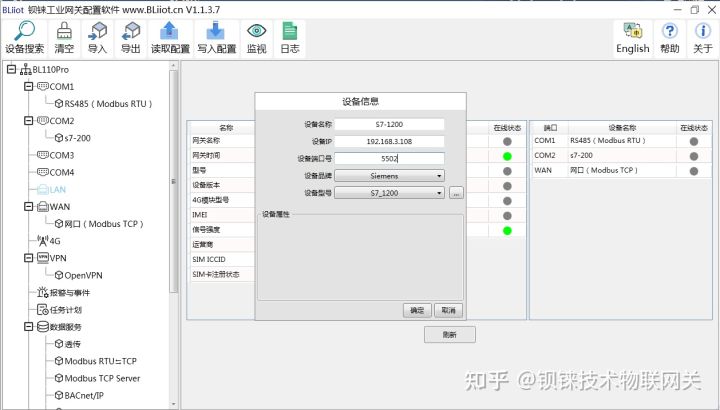

添加LAN口设备S7-1200

右击“LAN”，点击“添加”选项，弹出LAN 配置框。（1）设置名称，按照需求自行设置。（2）设备IP，设置接到LAN口的设备的IP地址，设备的IP地址和LAN设置的网关同一局域网，如果不一致就要改设备的IP地址或改LAN口的网关设置，改LAN口的属性配置，要断电重启后才生效。（3）设备端口号，填写数字。（4）设备品牌：下拉选择simens,（5）设备型号选择S7-1200 设备型号根据设备品牌联动

（6）点击“确定”。

注：点击“写入配置”网关设备将自动重启，重启后LAN口的配置才会生效。

工业智能网关BL110 西门子S7-1200 PLC接入Modbus TCP Server云平台配置

添加采集S7-1200的数据点

本示例采集S7-1200的寄存器V和VW的部分数据配置如下：

工业智能网关BL110 西门子S7-1200 PLC接入Modbus TCP Server云平台配置

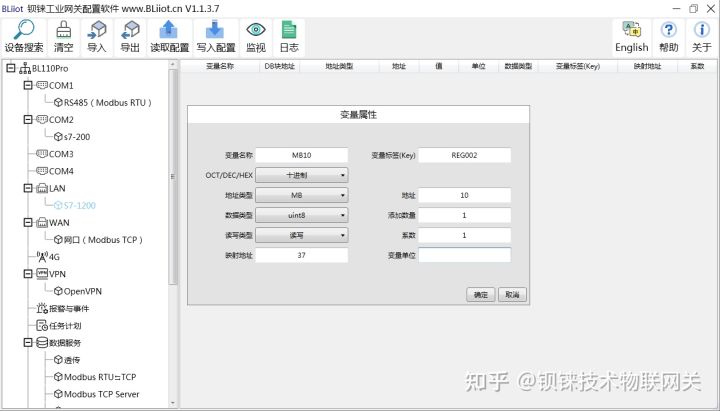

点击“S7-1200”，鼠标光标移动到方框内，鼠标右键，点击“添加”弹出数据点设置框。（1）变量名称：命名数据点的名字，如：采集“MB10”的数据，可以填写为：MB10。（2）变量标签：数据点的MQTT标识符，可以任意填写。标识符不能重复，如：采集“MB10”数据点的MQTT标识填写为“MB10”。（3）进制，默认十进制，按照要求填写（4）地址类型：根据采集的PLC的数据点选择。如：要采集“MB10”的数据则选择“MB”。（5）地址：采集数据点的寄存器地址，如：采集“MB10”的数据，地址为：10。（6）数据类型：根据选择采集PLC的寄存器的类型选择。（7）添加数量：如果是采集连续地址，同一寄存器可以多个采集。（8）读写类型：从“只读”、“可读可写”中选择。（9）系数：扩大或缩小多少倍上传给平台，根据需求填写。（10）映射地址：填写采集到的数据点存储到BL110网关设备的地址，可以随意填写。映射地址不能重复。范围：0-2000。如：采集“MB10”的映射地址为“18”。（11）变量单位：根据需求任意填写，可以不填写。（12）点击“确定”。

注：点击“确定”后数据点会在方框内显示出来见上图，如果想继续添加数据点，在方框鼠标右键，点击“添加”弹出数据点配置框，重复（2）--（12）步骤。

注：点击“写入配置”网关将自动重启，重启后采集S7-1200 的数据点才生效。

接入Modbus TCP Server云平台如下：

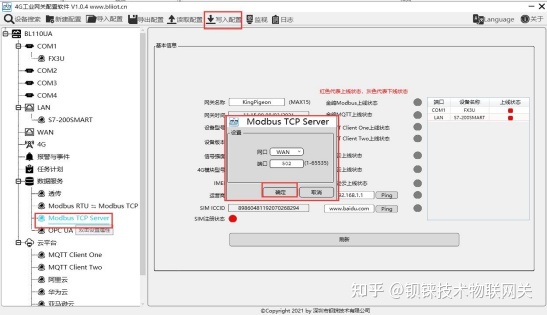

Modbus TCP Server配置

工业智能网关BL110 西门子S7-1200 PLC接入Modbus TCP Server云平台配置

操作步骤：（1）双击“Modbus TCP Server”弹出配置框。（2）网口：选择“WAN”口，因本示例通过WAN口接到R40路由器。点击“WAN”，查看到WAN口的IP地址为：192.168.1.155。（3）端口：本网关设备作Modbus TCP Server的监听端口，任意填写，范围：1-65535，如：填写“502”。（4）点击“确定”，确定Modbus TCP Server的配置。（5）点击“写入配置”，网关设备重启后，Modbus TCP Server修改的配置才生效。

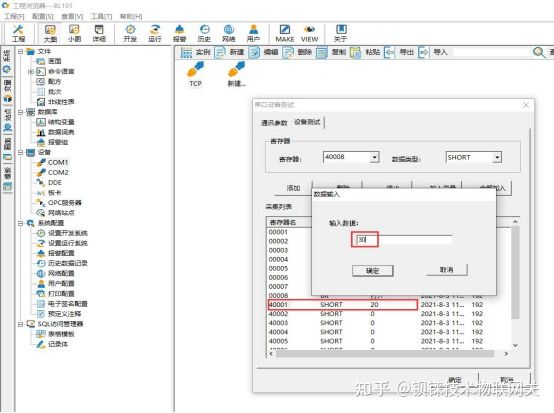

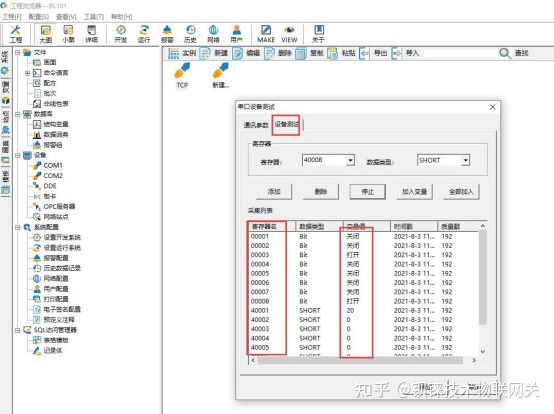

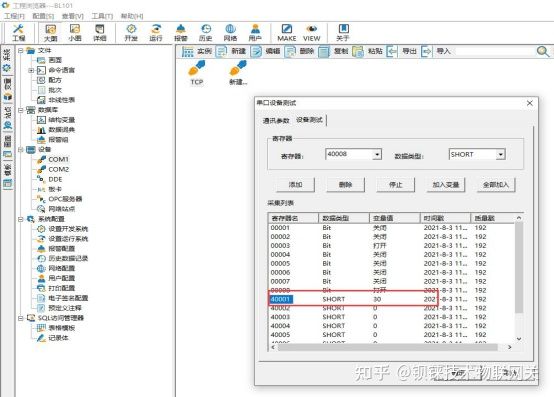

用组态王KingView查看数据

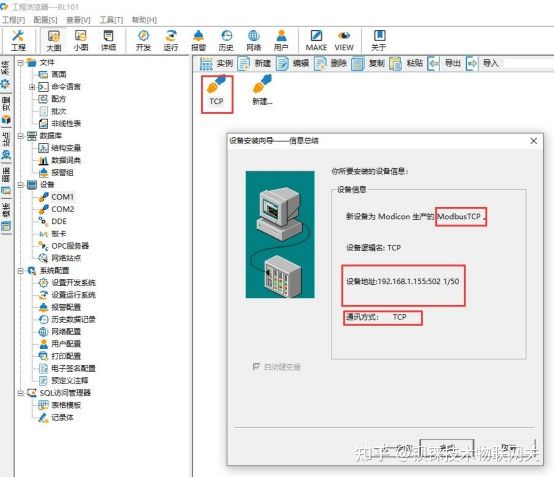

Modbus TCP Server是以Modbus TCP服务器对外提供数据。通过Modbus TCP上位机采集BL110网关数据，如SCADA、MES等上位机。采集网关数据支持的功能码：布尔量支持“01”、“05”，数值型支持“03”、“06”。本示例用组态王KingView来访问BL110网关数据，见下图：WAN口的IP：192.168.1.155，Modbus TCP Server的端口：502。
