本文主要介绍Workbench LS-DYNA 中的爆炸仿真，基于S-ALE网格。适用于2021R2版本，低版本不适用。

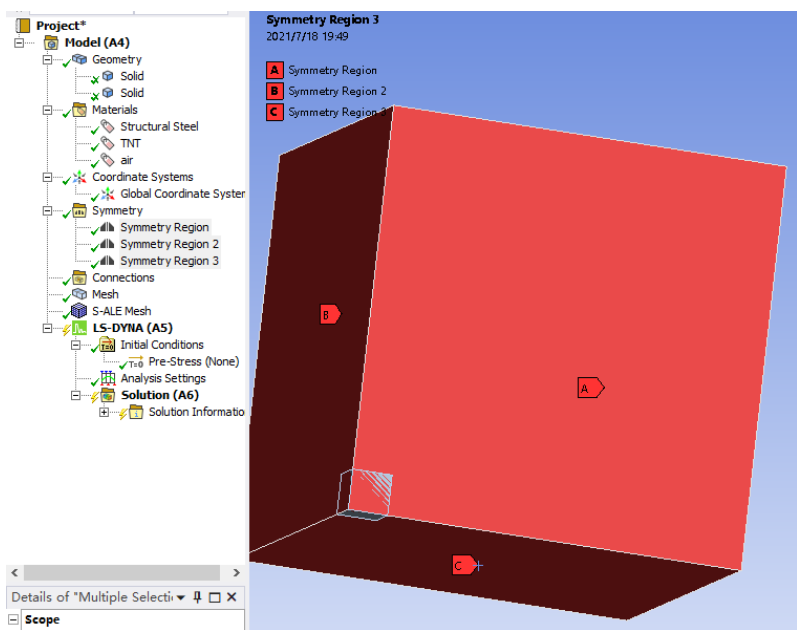

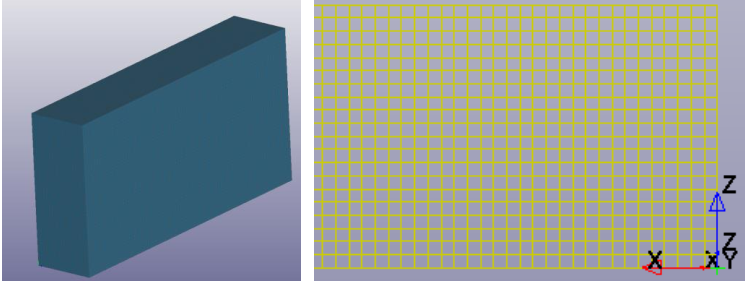

S-ALE模型简单关键字：新建一个 1000mm*500mm*200mm 的一个矩形计算域。网格尺
寸大小为 0.01m。 起始点作为为（ 0,0,0）
| *KEYWORD *DEFINE_COORDINATE_SYSTEM $# cid xo yo zo xl yl zl cidl 1 0.0 0.0 0.0 1.0 0.0 0.0 0 $# xp yp zp 0.0 1.0 0.0 *ALE_STRUCTURED_MESH $# mshid dpid nbid ebid 1 1 0 0 $# cpidx cpidy cpidz nid0 lcsid 1 2 3 0 1 *ALE_STRUCTURED_MESH_CO***OL_POINTS $# cpid unused unused sfo unused offo 1 1.0 0.0 $# n x ratio 1 0.0 0.0 101 1000.0 0.0 *ALE_STRUCTURED_MESH_CO*** OL_POINTS $# cpid unused unused sfo unused offo 2 1.0 0.0 $# n x ratio 1 0.0 0.0 51 500.0 0.0 *ALE_STRUCTURED_MESH_CO ***OL_POINTS $# cpid unused unused sfo unused offo 3 1.0 0.0 $# n x ratio 1 0.0 0.0 21 200.0 0.0 *END |
