STAR-CCM+ 软件是由CD-adapcoGroup这个公司开发，后来被西门子收购了，现在是西门子软件下面非常重要的软件拼图之一。它是做计算流体力学（CFD）仿真分析的软件，包括层流，湍流，多相流，气穴，辐射，燃烧，边界层转戾，高马赫流，共轭热传导等等多物理模型，还有专门的热交换器和风扇模型、电池电化学模型等。做CFD的工程师应该非常熟悉，不多赘述。
.png)
在此主要写一下用这个软件做分析时，基础的仿真流程，供初学者参考。和大多数仿真软件一样，starccm可以导入几何模型，也可以自己在软件里面做几何。当然用它做几何不如几何设计软件那么专业是肯定的，但是starccm的几何处理模块也有一些特别的功能特别适合于CFD仿真，例如可以来个压印之类的。

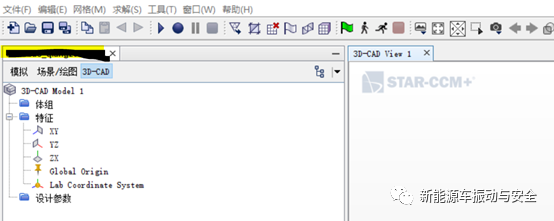

1.几何导入或创建
.png)

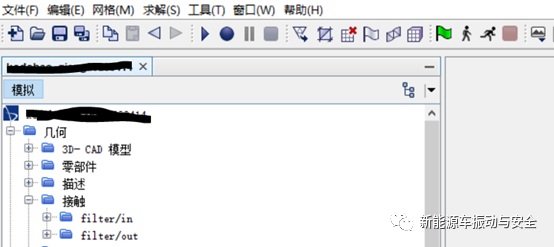

2.几何导入完成，下面就是画网格了吧。等等，这里可能还有一点东西要提前处理，这是和结构网格处理里面可能不太一样的地方。就是需要先设置上接触，而不是向结构网格里面，一般是先做完网格才设置接触等条件。
.png)

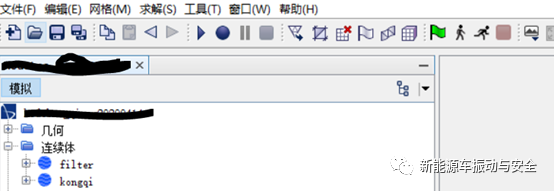

3.设置好接触了，终于可以做网格了？哦哦，还是等一下，我们需要先设置一下材料和属性。当然在CFD里面，不仅仅是材料和属性，还相当于选择了物理计算模型。
.png)

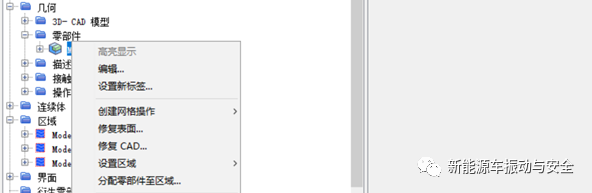

4.好的，我们终于要划分网格了，这在结构仿真分析中可是大工程。等等，我们还有一步需要提前准备好，否则这个工作还是存在流程问题的。那就是把零部件分配至区域。
.png)

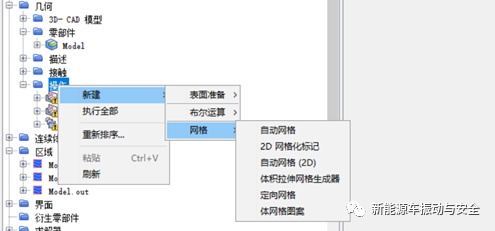

5.现在可以做网格了，在操作里面点右键，然后新建网格。网格处理是一个计算量比较大的地方，前面的设置完成的漂漂亮亮，网格处理的就会也漂亮一些。一般意义上，网格做完了工作量就完成了一大半了。
.png)

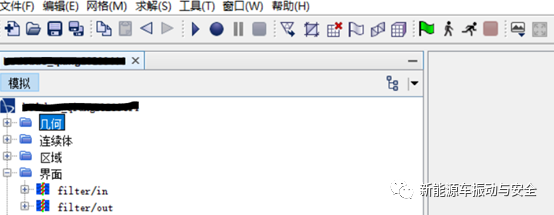

6.现在可以对物理模型进行详细设置啦，当然也可以在第三步进行详细设计后再进行。然后也可以开始详细设置边界条件，入口出口设置；进行初始条件设置，初始是从0度开始还是20度开始，当然也可以在第四步就设置完成哦。
.png)

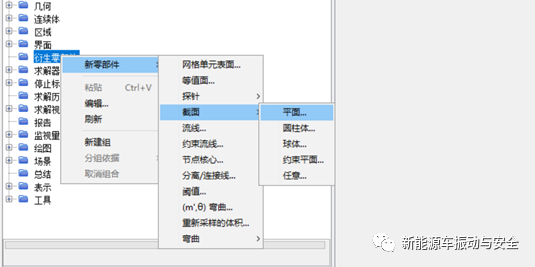

7.初始化并开始求解，进行后处理。也可以先把想后处理的模型先建立出来，然后可以直接就显示计算结果了。例如建立衍生零部件，看看截面的流速等等。
.png)
大体的仿真流程就是这样了，细化进去当然需要多多练习，并遇见不同的难题而解决之，最终练成一个高手。。。
