LS-DYNA后处理技巧分享2

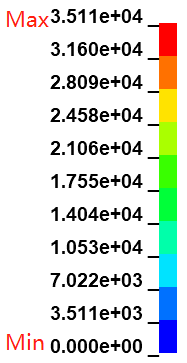

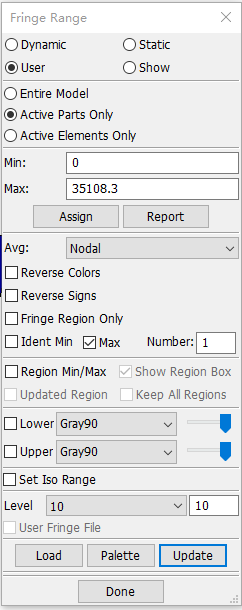

     在LS-DYNA后处理软件LS-prepost中，找到Fringe Range，选择Dynamic表示显示的图例各个数值会随时间变化，如果选择User，则你需要定义一个图例中最大值和最小值，这时候图例中的数值不会随时间变化。最小值一般设为0，最大值一般设为强度标准，可以是屈服应力/应变，米塞斯应力/应变等，这样设置的好处就是，如果云图中有大面积单元红了，就可以推断出该位置是有风险的，需要进一步改进，如果只是单个单元或者面积很小的单元超过强度标准，则可能是单元发生畸变形成的，该处并非有风险。

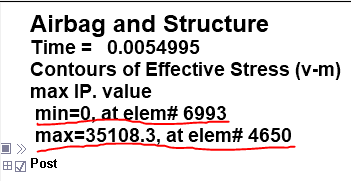

    另外，勾选Ident Min 和Max可以显示最小和最大的单元号，在左上角同时也可以看到，并且最小和最大的数值也显示出来了。Number 中的数值表示可以显示多个前几位最小或最大的单元号，方便查看风险区域各个位置。

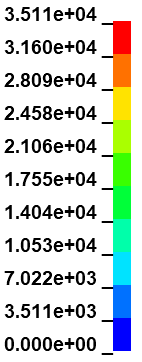

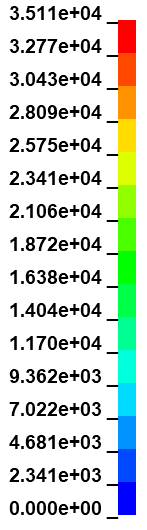

     最后，在下面将User Fringe File不勾选（有时默认不勾选），level中可以选择一个数值，也可自己填写，这个数值对应的是图例中颜色数量，数量越多，结果中颜色过渡更加圆滑。
