LSDYNA后处理技巧六：云图清晰度提升术

在LSDYNA后处理查看云图时，云图颜色、线条的清晰度直接影响云图展示的效果。尤其在论文、仿真报告中需要使用的云图均有云图图片清晰度的要求。其实在LSDYNA后处理LS-PREPOST中，对于改善图片清晰度有专门的命令。

本次分享以本人近期所做的一个流固耦合所得的云图为例加以说明这一命令的应用。图1给出了箱体中的水在重力作用下倾倒到另一个箱体中的水的密度云图。抛开物理现象不谈，可以看到云图中水分倾倒的边缘较为模糊，线条勾勒不明确，水的密度分层也变得模糊，这样清晰度的图片严格来说是不满足论文图片格式要求的。这里其实用到Smooth Fringe Color命令的应用。

具体的操作方式如图2所示：在view→关闭 Smooth Fringe Color即可实现。关闭Smooth Fringe Color后的云图如图3所示，可以发现云图明显变得更加清晰，分层明显，轮廓也很分明展现出来。值得注意的是，调试完成后导出动图，这一效果仍然有用，云图依旧非常清晰，如图4所示。

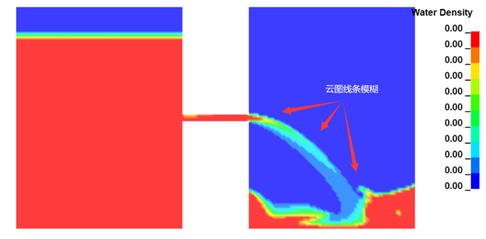

图1未调试前的模糊云图

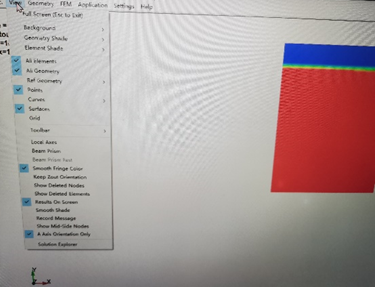

图2 Smooth Fringe Color命令操作步骤

图3调试后的清晰云图

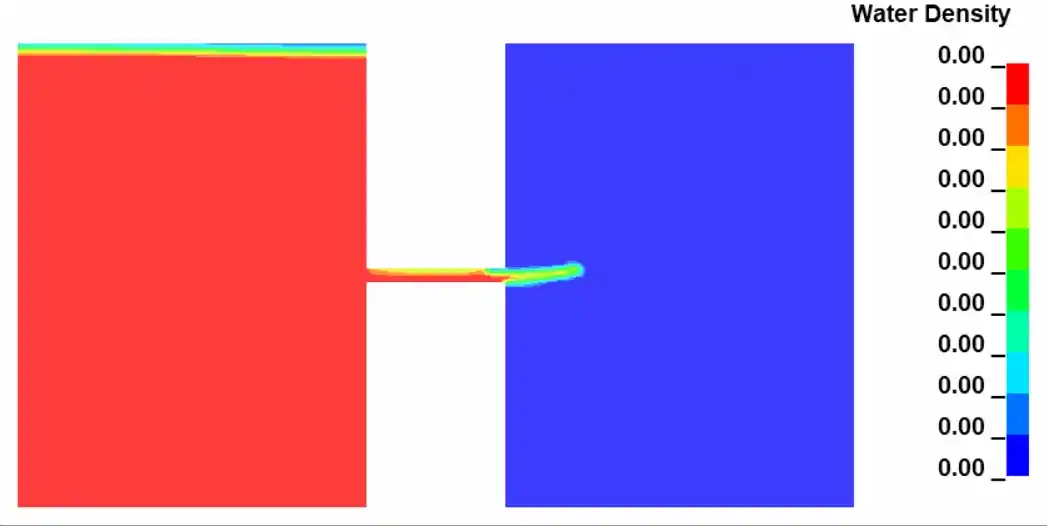

图4 调整后的清晰动图表示
