LS-DYNA后处理技巧分享1

LS-DYNA后处理技巧分享1

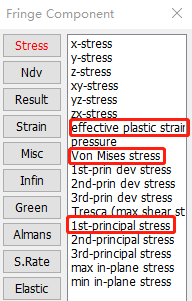

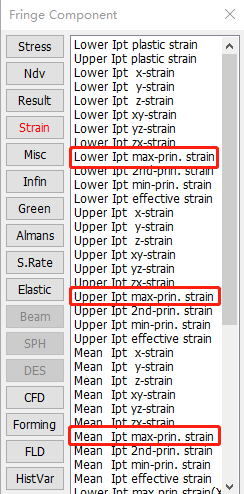

     在LS-DYNA后处理软件LS-prepost中，找到Fringe Component，一般用到的就是Stress下面的等效塑性应变effective plastic strain，米塞斯应力Von Mises stress，第一主应力1st -princial stress，还有就是Strain底下的第一主应变，这里需要说明的是，Lower Ipt max-prin.strain，Upper Ipt max-prin.strain，Mean Ipt max- prin. strain，这三个都可以，没有太大区别。

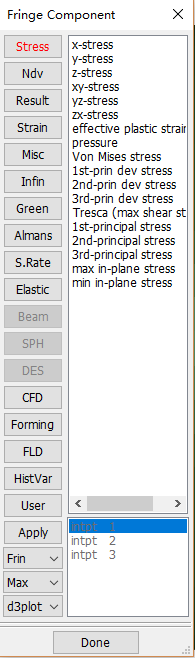

    另外，在Fringe Component这个对话框左下角，一般默认的是Frin，这个状态可以查看每个时刻应力应变的情况，而如果切换到XFrx,再点击Apply，就会叠加所有时间段的各单元最大应力应变情况了，这样零件的结果更加严苛，有助于提高零件设计的安全系数，如果时间步较多，结果刷新等待时间会加长。
