NX复合材料算例：编织复材定义、切线处理与拼接定义的全流程步骤详解

***算例4编织复材定义+切线+拼接定义（Draping a layup on a motorcycle mud guard）

原始文件：Mud_Guard_draping.fem

（路径：NXLC_Dec2013\NXLCTurorial_exercices\student_home\parts_nastran）

分析类型：前处理

3D模型：挡泥板

算例概述：

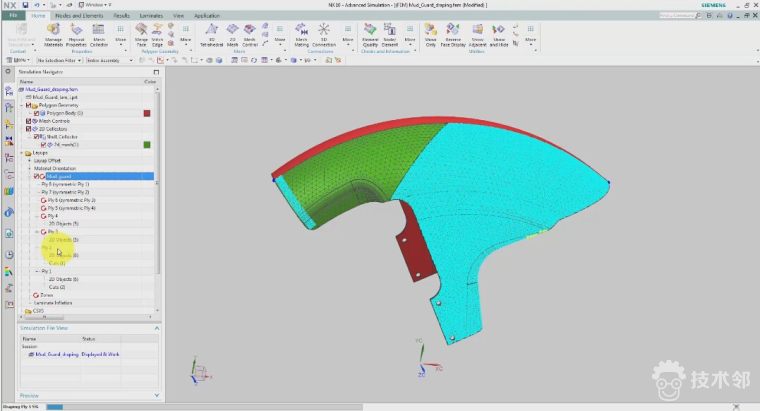

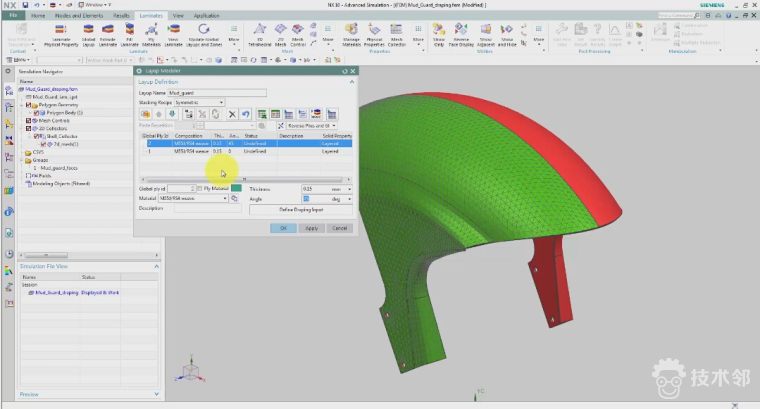

首先定义一个全局铺层，并将其赋予已有网格，将铺层铺覆在曲面上（铺覆求解器：Woven），检查铺层之后发现有不良的铺层，铺层撕裂（tearing），铺层角过大（fiber shearing, exceed lock angle），通过两种手段，一个是定义cut，还有一个是定义绞接splice，理顺铺层。

操作视频链接：

百度网盘：http://pan.baidu.com/s/1eShUnOQ

优酷：http://v.youku.com/v_show/id_XMTYwMjI1NTkyOA==.html?from=y1.7-2
