2013阿毅系列讲座：HyperMesh曲面网格划分实例精讲1

实例1：多小孔类零部件曲面网格划分实例；

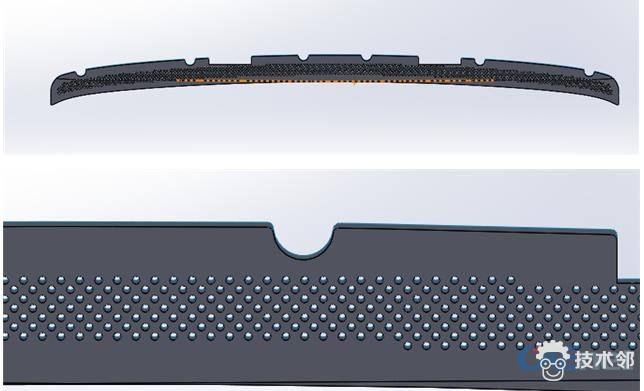

以上图为例，我们可以发现，此零件有很多小孔，而进行快速展开时，是不需要这些孔的，这些孔特征也会影响到网格的划分质量，使用HyperMesh，可以非常方便的将这些孔给去除掉，这是专用的冲压类软件前处理或CAD软件很难做到的；

详细步骤如下：

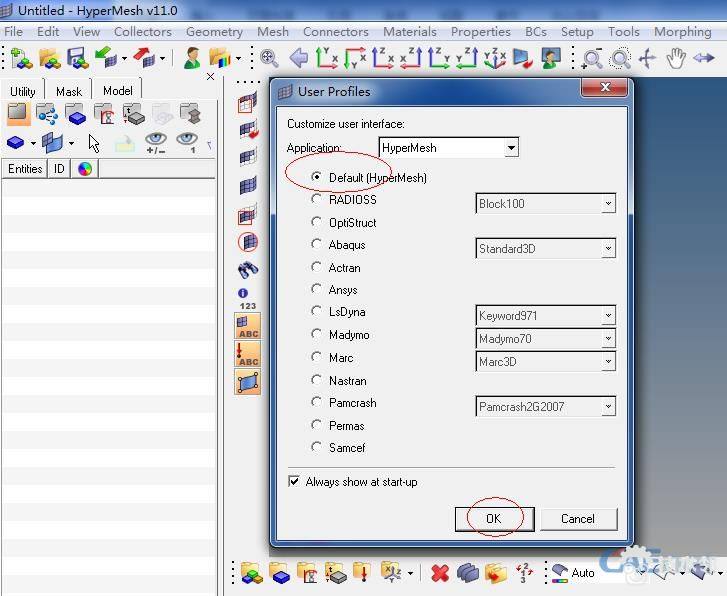

打开HyperMesh（V11版本，最新版本是V12），选择默认的前处理类型；

导入曲面 选择IMPORT GEMMETRY

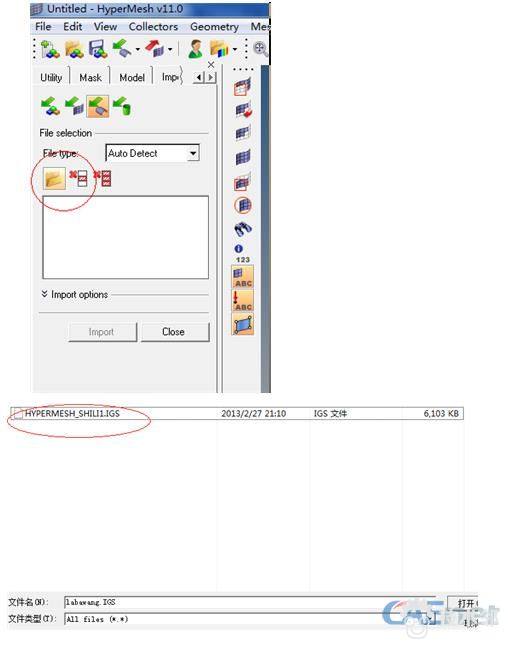

点击点开按钮，选择I曲面的IGES文件；

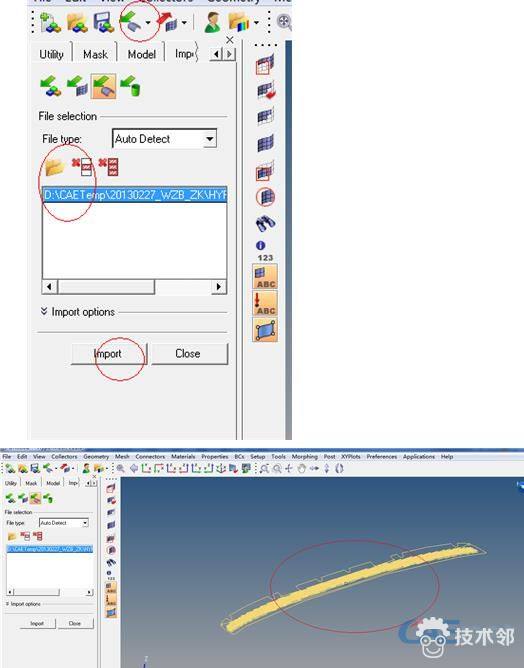

选择IGES后，点击IMPORT导入，导入完成后，会显示导入的曲面实体；点close关闭对话框；

从下图可以看出，此曲面有很多的网格，而且还有一条线将整个曲面分割成2个曲面片；

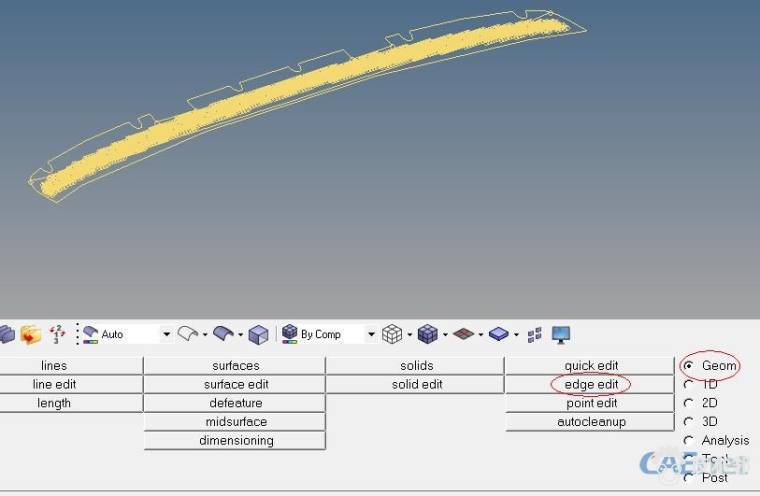

选择Geom前处理卡片，点击edge edit，将分割的曲面的线压缩掉，选择线后点suppress；

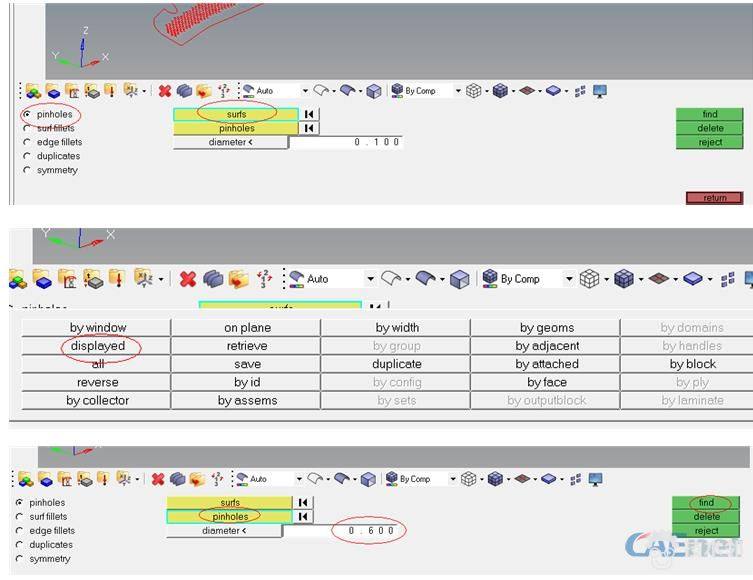

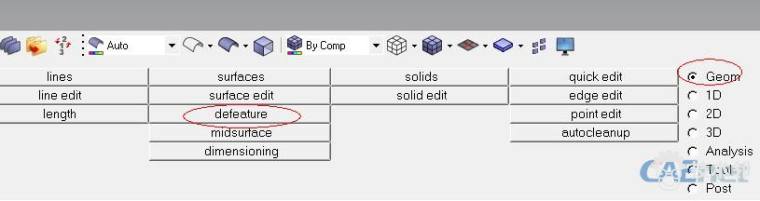

下一步就是将曲面上的众多小孔给清理掉；仍然选择GEOM卡片，然后点击defeature；

选择pinholes，选择整个曲面，然后将diameter修改成0.6，这样小于0.6的孔点击find后

就会被自动选中，然后点击delete，将孔删除；

网格划分：

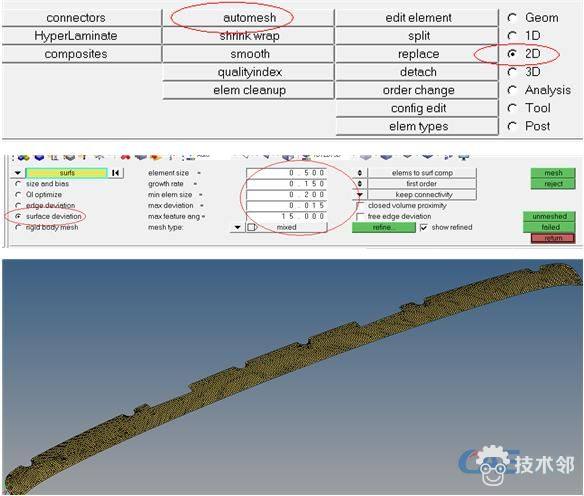

曲面处理完毕后，可以将曲面导出直接在DynaForm或者PAM-STAMP等软件中划分网格，也可以在HYPERMESH中将网格划分好，选择2D，选择automesh，然后选择suface deciation，按照下图进行参数设置，点MESH即可，如下图所示：

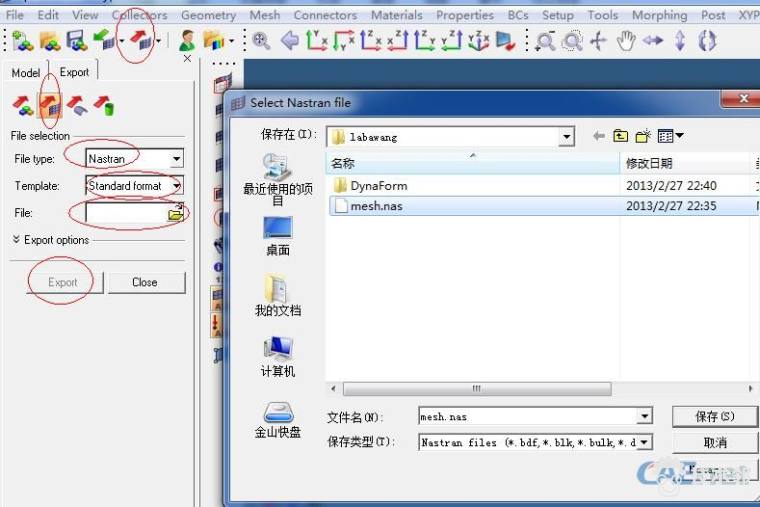

导出MESH文件：

一般情况下，选择nastran格式即可，选择输出按钮，然后FLES TYPE选择nastran，点击file按钮选择mesh文件的存储路径，完毕后点击Export即可导出MESH文件；
