1、 案例简述
【PLC 型号】：三菱FX3U (配FX3U-485ADP-MB 模块)
【无线模块】：DTD435M
【实验环境】：如下图:

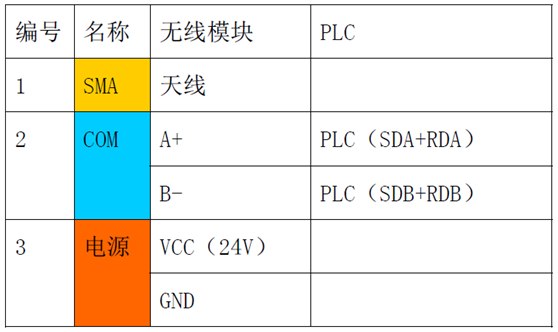

【实验说明】：本实验中FX3U PLC 通过FX3U-485ADP-MB 模块和DTD435M 无线模块来实现不同距离的无线通讯。无线通讯无需借助于外部的任何网络环境，所以通讯的稳定性是高效可靠的。如下图接线：
2、 PLC 程序说明
PLC 程序说明：
FX3U-485ADP-MB 模块扩充在CH2 通讯通道。常用寄存器如下：
【D8421】通讯协议设定
【D8429】从站响应超时
【D8431】从站响应延时时间/主站请求延时时间（一般不做设置）
【D8432】主站读写重试次数（从站不作处理）
【D8434】作为从站的时候是设置站号,主站不用设定
通讯特殊寄存器详细说明请参考三菱FX3U 的MODBUS_RTU 通讯说明
主站程序说明：

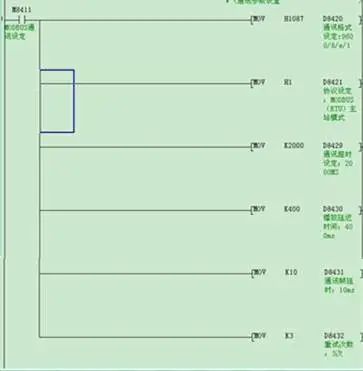

主站程序主要包括两部分，一部分是通讯参数的配置如下，这部分程序主要是对通讯过程中的协议，时间等参数进行配置。

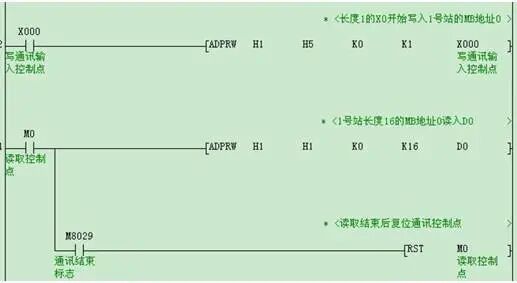

读写部分的程序说明：
这部分主要是控制程序对从站的通讯，我们这里使用输入开关量X000 控制将其状态写入一号从站的MODBUS 地址，对应数据长度是0位。第二条是利用M0点控制读取一号从站的M0开始的一个字的数据长度（16位）到主站的D0地址。
从站程序说明：

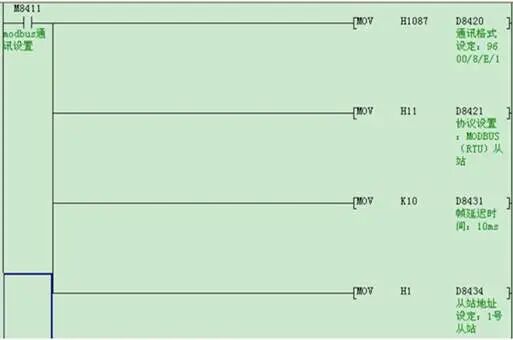

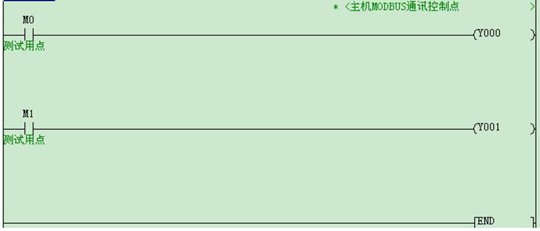

从站程序主要是配置通讯参数，协议和格式应和主站保持一致。其余的就是通讯处理程序，即将主站要读的数据放入固定位置，同时将主站的写入数据进行调用，我们这里调用M0点来控制Y0输出。因为主站读取的是M0开始的一个字的状态，所以不做处理，即主站是读取自身的写入数据是否下发成功的状态。
程序如下图：
