深圳市南湖路花园大厦动力分析
工程背景
深圳市南湖路西侧花园大厦的27层主题建筑
1996年已竣工并投入使用
分析类型：结构动力，模态分析及瞬态反应
进行瞬态地震反应分析并进行工程抗震评价

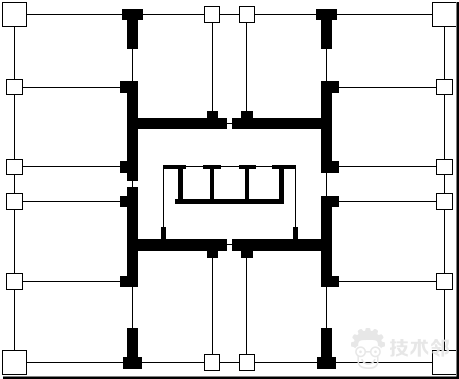

图为其一层框剪结构平面图图
一层平面图
模型描述

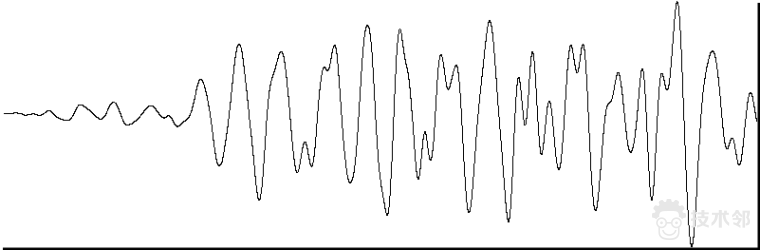

模型化过程中的技术难点是墙壁模拟和地震波反演
本模型特点：没有采用近似性很大、旨在减小计算规模的一些假设
采用的ANSYS单元：梁单元、板单元
材料：钢筋混凝土
单元总数：3537

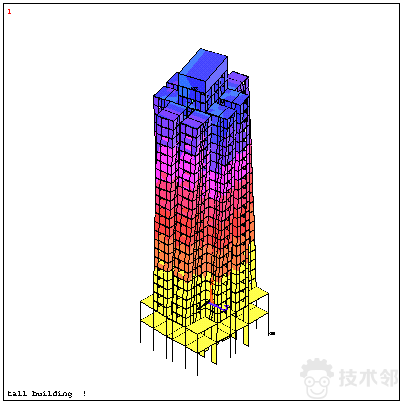

有限元模型图
•

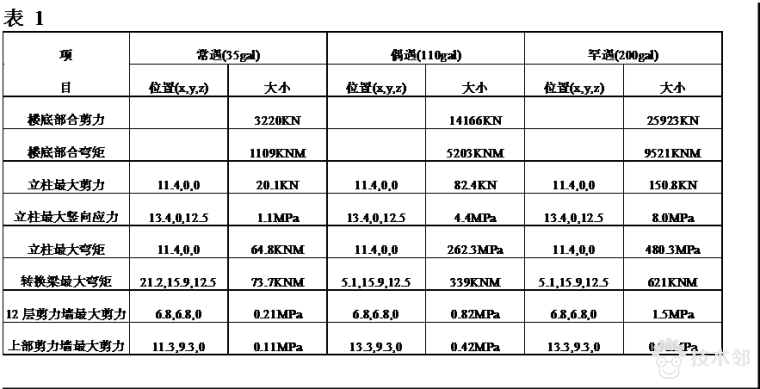

结果分析：最大应力、力矩及其位置
计算结果：楼顶水平位移反应
结论
根据时程反应分析，该花园大厦的结构设计整体上看是合理的。其基本周期1.1秒，X，Y两个方向的刚度比较接近。从地震反应的位移分布看，在高度方向上刚度上小下大，底部未出现明显的软弱层。这些都有利于建筑物结构的抗震
在常遇、偶遇及罕遇地震作用下的层间竖向转角及地震力计算结果表明，该建筑物的设计完全满足“小震不坏，中震可修，大震不倒”的规范要求
