分析类型：预应力钢筋混凝土板的非线性分析
分析平台：ANSYS17
技术难点：预应力的施加 混凝土开裂后的下降段加载分析
关键词：钢筋混凝土 预应力 极限载荷 开裂载荷 载荷位移曲线
完成人：技术邻ANSYS专家
业务咨询网址：http://www.jishulink.com/content/other/402981
技术背景：获得预应力钢筋混凝土板的载荷位移曲线，包括开裂载荷，极限载荷
工程意义：钢筋混凝土
研究对象：钢筋混凝土板
模拟过程：四点弯曲加载
代做业务：土木工程的钢结构分析，钢筋砼结构分析，地震作用下的耗能/滞回曲线分析，其他分析
图1 钢筋混凝土板模型
下部有受拉钢筋，为预应力钢筋。
图2 有限元模型
能看出不一样吗？采用rbe3命令来进行分配加载的哦

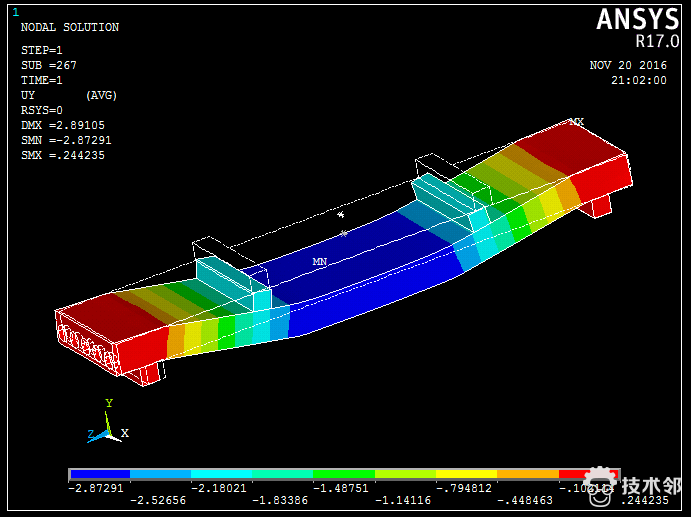

图3 具有漂亮对称性的位移结果

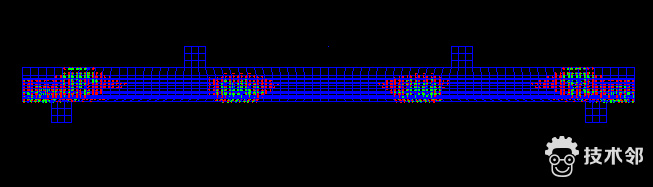

图4 完美的裂纹图

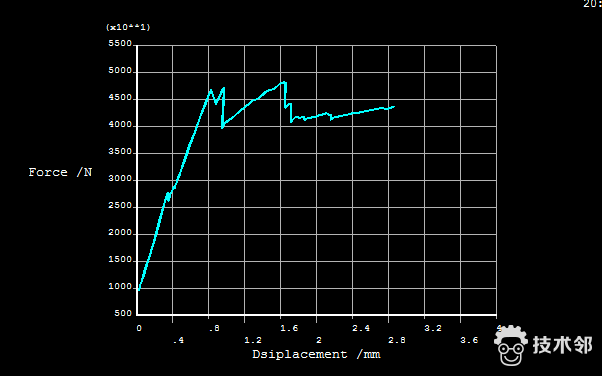

图5 载荷位移曲线
非常漂亮的载荷位移曲线，注意混凝土开裂后以及钢筋屈服后的载荷下降，好几个阶段，想要计算出漂亮的下降段记得找我。

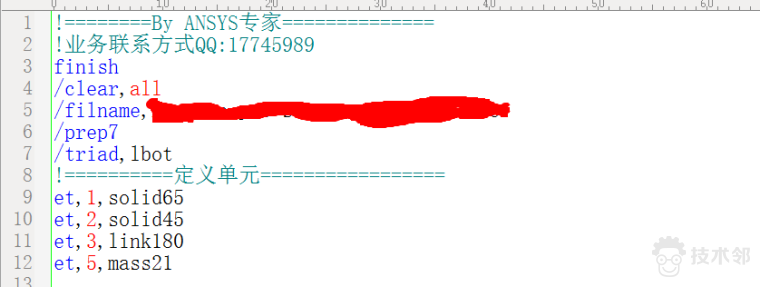

图6 整齐规范的APDL命令
采用整齐规范的APDL命令流实现，so easy！！
