原创分享:重物、滑轮、钢丝绳系统的力学分析

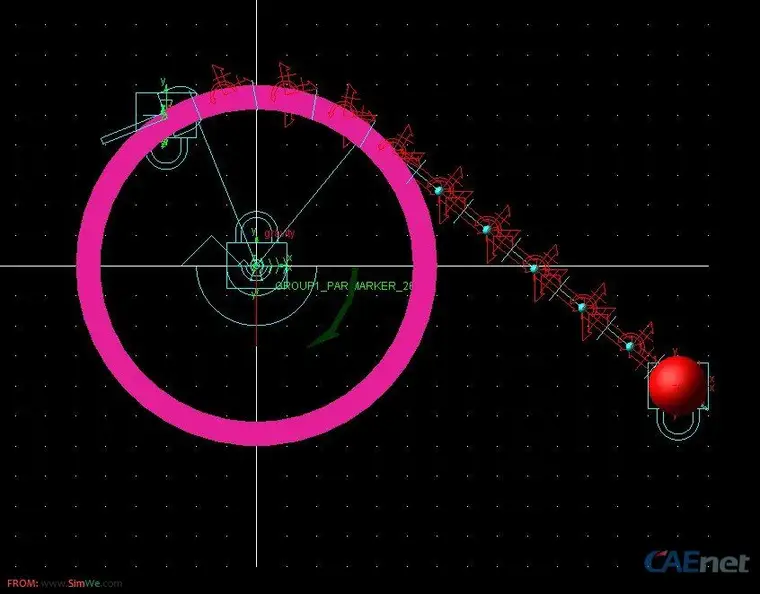

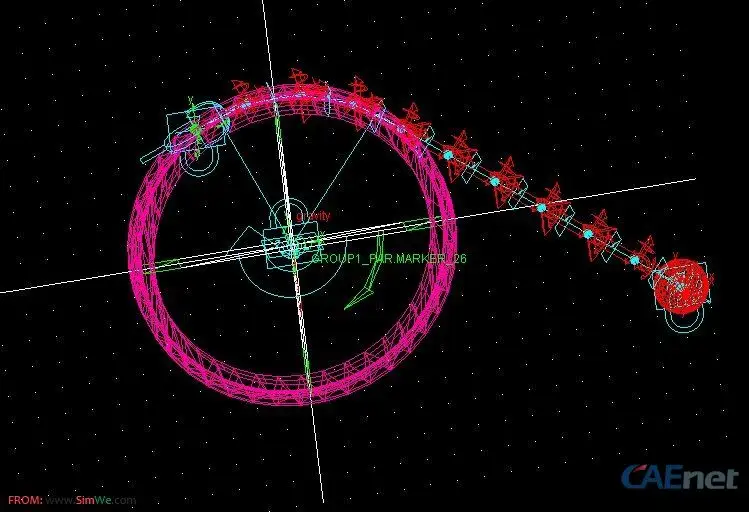

做了一个重物、滑轮、钢丝绳系统,和大家分享一下,里面有没调试好的地方,大家可以帮着调试一下。

仿真时间设置成1.5s,仿真的步数设置成1000步,这个设置可以进行仿真。导入时出现的错误信息可以忽略,大家也可以帮忙分析一下,如何把更改错误信息,MSC的工程师也说可以忽略,现在也搞不明白为什么?

关于求解器的设置,已经设置好了。


推荐使用:


 1.static equilibrium


 Tlim=1mm Alim=1度


 Maxit=500


 stab=err=lmb=0.1


 2.Danamic analysis


 C++/Gstiff/I3/<Modified


 关于求解器的设置,大家很有必要学习一下,不管仿真什么模型,求解器的设置都是很重要的,有时因为一个solver参数设置不正确,仿真都不能进行,adams的核心模块也是在solver上,这才是adams的精华。


 我分享的adams2012的培训教程和solver的adm和acf教程就很好,大家可以学习一下。网上也有很多的资料、书籍可以学习。


 至于这个系统是怎么做出来的,支持使用正版的cable模块,请大家不要向我要软件。这个模块也是基础咱们大家使用的离散化的思想,我做的目的是想让大家考虑一下,要是把钢丝绳建模出来了,下一步的分析该怎么做,尤其是振动分析。不要一味着追求如何建模,建模的时候使用宏命令的方法完全可以达到cable模块的功能。


 做钢丝绳的仿真用宏命令就很好,论坛里有很多的讨论,我也研究了好长时间,大概步骤就是离散化、加bushing、加接触力。adams的二次开发功能很好,对大家的学习很用必要,熟练以后就可以做出自己想要的结果。


 我现在也在学习宏命令,接触力在很多地方都能用到,也非常重要。通过手动学习建模钢丝绳,能够学到不少的知识,要学以致用,只有学了理论知识以后,用到实际的项目中才会提高的更快,不然很难有进步,大家得自己多动手去做才行。adams这软件入门非常简单,但是要想学好不容易,在学的过程中,我们会发现是越学越觉得自己不会的越多。adams其实有很多东西可以学的,很多的功能我们大部分人是从来没有用过的,不是不能实现,而是我们自己不会。


 希望能和大家一起多交流、分享经验,我也是在不断的摸索学习中,发现有太多的东西不会的。
