CAD教程：AutoCAD三维建模梳子制作指南

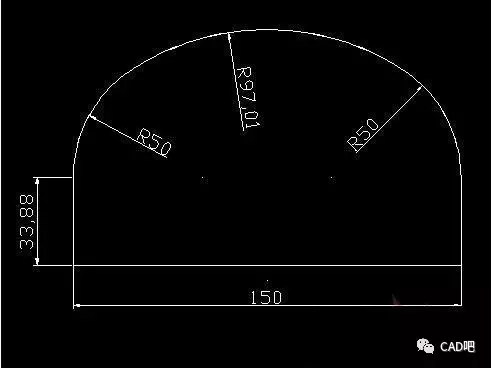

1 首先绘制如图所示的图形

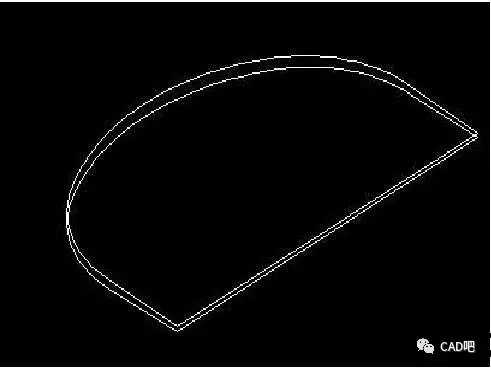

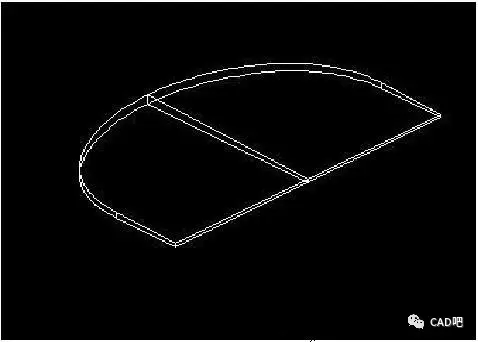

2 将视图切换到西南等轴测视图，复制图形并将复制的图形向上移动2个单位，再绕直线旋转2°


3 创建如图所示的2个面域：


4：将圆弧打断并删除多余的对象：

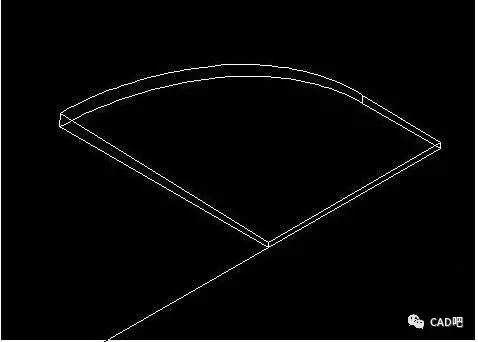

5：利用放样功能，横截面选择创建的面域，导向曲线选择直线和圆弧：

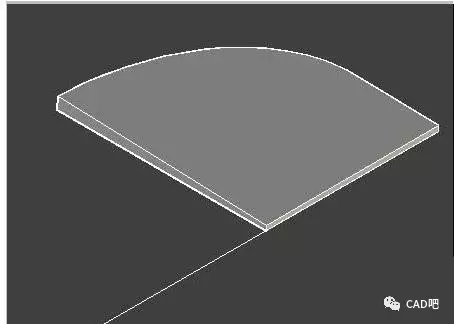

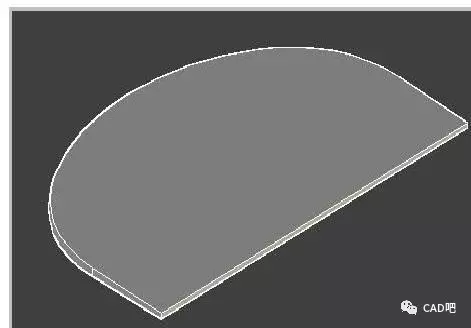

6：将放样出的实体镜像一半并进行并集运算，选择并集：

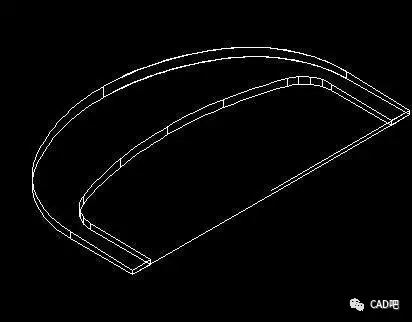

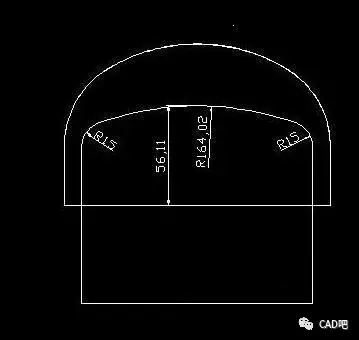

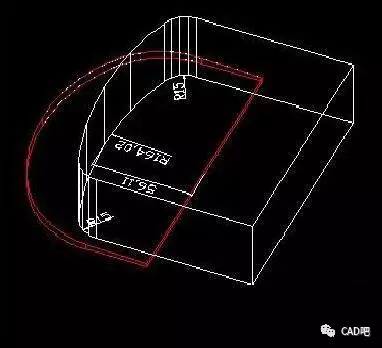

7 切换到俯视图，绘制如图所示的图形，并拉伸成实体，利用差集将红色和白色实体进行运算：

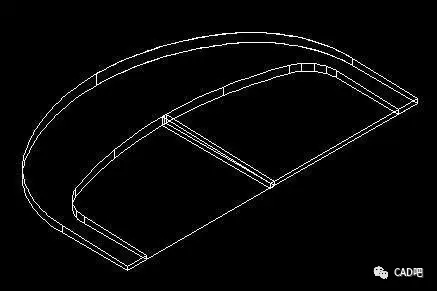

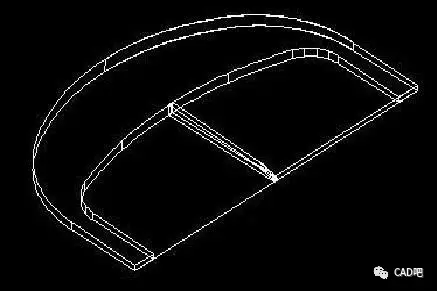

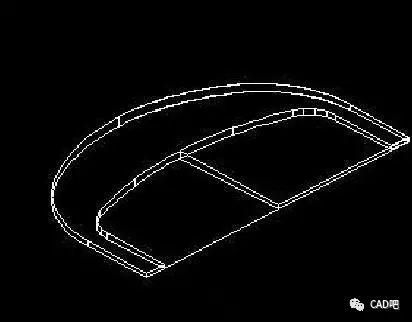

8 补充图形，创建面域，拉伸成实体，并将拉伸成的实体镜像，进行布尔运算：


9 对局部进行倒直角和圆角，然后创建块（注意此时的UCS坐标系的状态）：

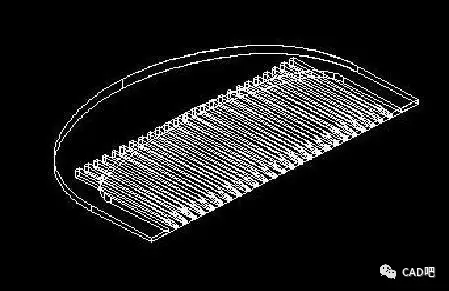

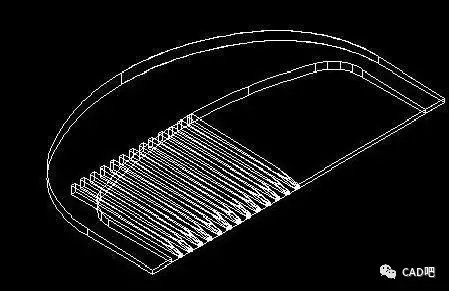

10 将直线进行定数等分，然后插入块，指定插入的数量，并将插入的块分解为实体：


11 利用镜像命令，做出如图所示的图形，使用并集运算：

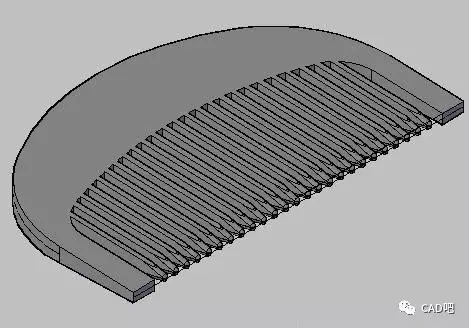

12 进行体着色，查看效果：

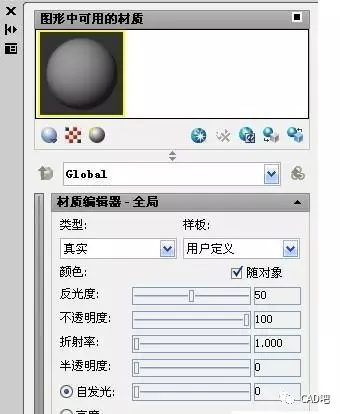

13 选择材质“未喷漆木材”，大家选项可以自己调节：

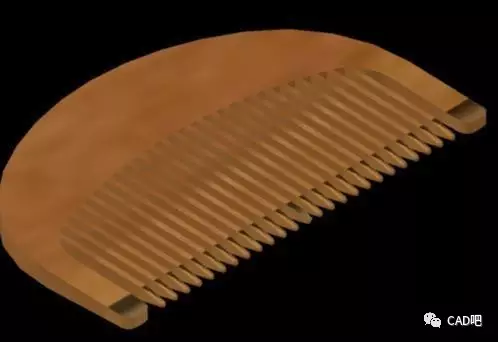

14 选择木材贴图,将材质附着到梳子，渲染一下：
