Allegro brd文件转换为AD.pcbdoc：技术分享

一、文档背景

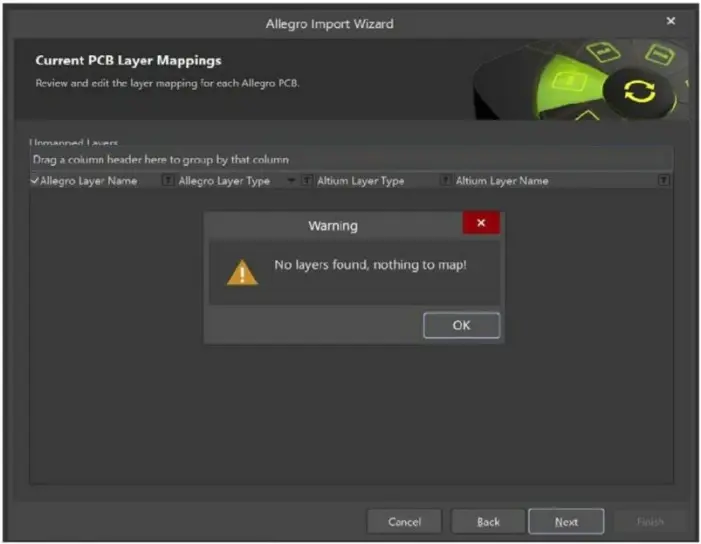

由于PCB工程师或者硬件工程师使用的软件不同，经常需要在各种PCB绘制工具软件之间进行文件格式的转化。我们的客户在使用AD软件导入Allegro的brd格式文件时出现各种的异常报错弹窗问题，例如遇到的下图1-1这种异常报错现象。

图1-1

 出现类似上述问题的话，很多客户一时找不到解决办法，联系咨询到咱们工程师这边来协助解决。我们来分享介绍两种将Allegro，PCB文件导入到AD中的方法。

二、 解决的问题或者进行问题分析

第1种方法，使用高版本的AD软件（AD22，同时操作电脑需安装了Allegro软件）在导入向导中导入allegro brd文件。这种方法比较简单，但是存在版本（需AD22以上版本才能保证一定的转换成功率）问题，因低版本的AD是打不开Allegro17.4的brd文件的，如果我们用AD18以下版本，就无法导入Allegro17.4的brd文件，会有类似图1错误提示。

第2种方法，在AD导入向导中导入Allegro转化成的二进制文件alg文件。这个就不存在版本问题了，适用低版本和高版本版本，拿客户的文件测了几次都能顺利的转换成功。我们介绍下2种操作方法，重点介绍的是第2种方法。

三、 软硬件环境

01.软件版本

Altium Designer 22.9.1

Cadence Allegro 17.4

02.电脑环境

Windows 10专业版

四、操作解决办法

第1种方法：

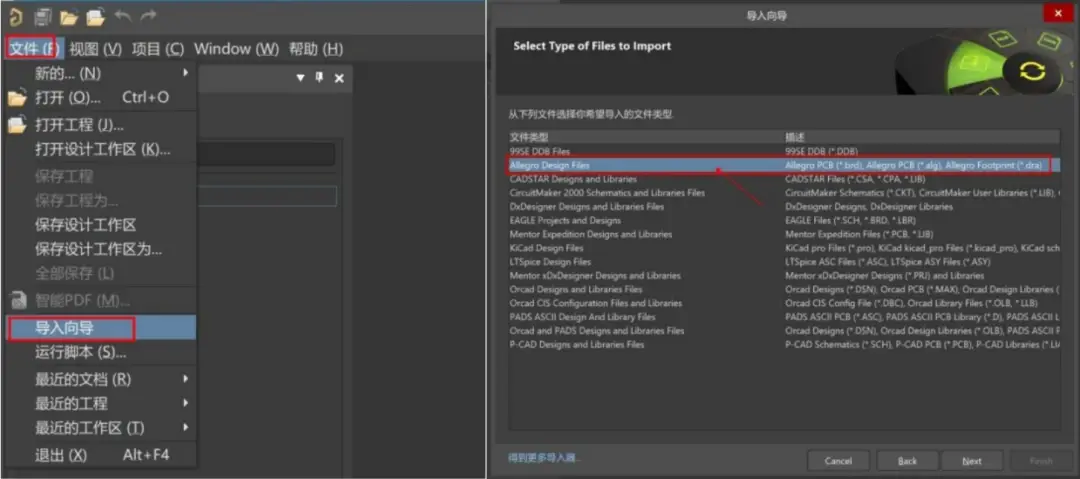

1、打开AD软件，直接运行导入向导，选择Allegro的brd文件格式类型导入，如图4-1、4-2。

图4-1

图4-2

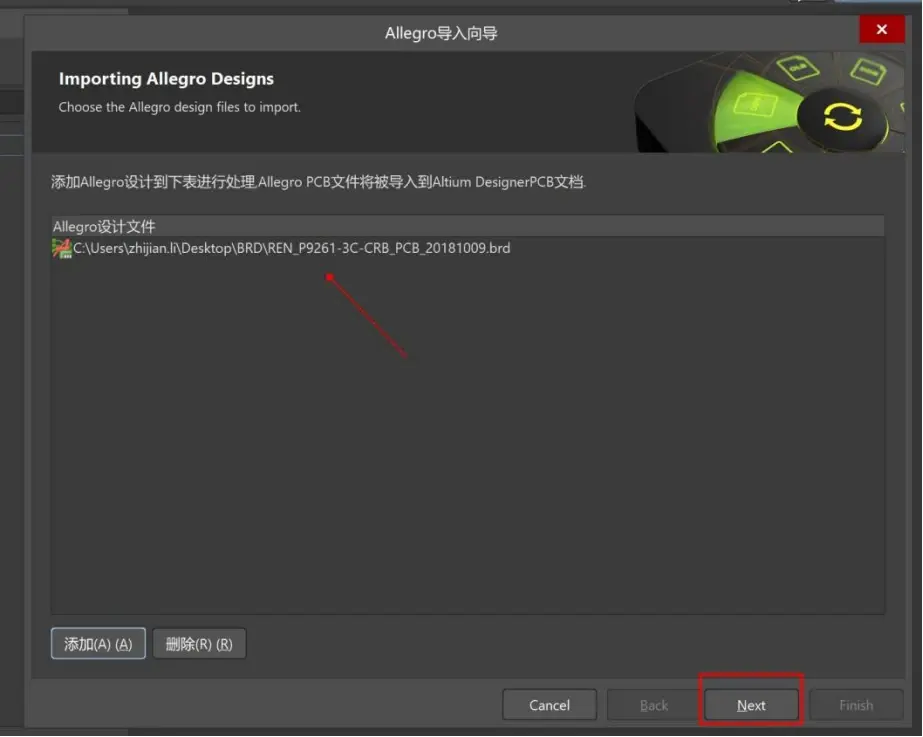

2、按软件默认设置，点下一步，按图4-3至4-5步骤到最后不弹警告提示，即能顺利转换成功。

图4-3

图4-4

图4-5

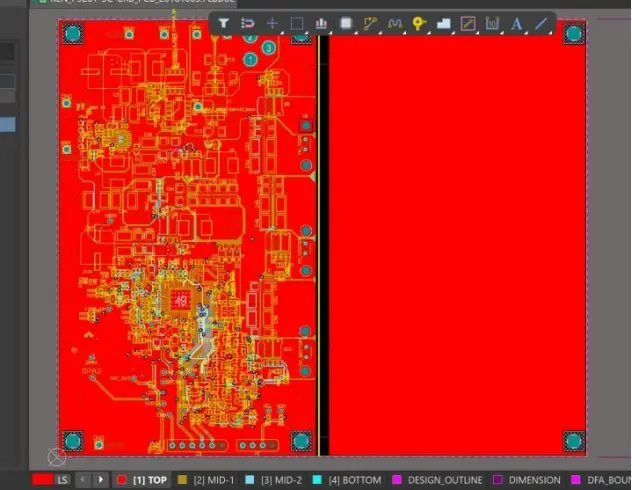

上图4-5是顺利转换成功后的效果。

第2种方法：

1、首先，我们来转化alg文件，在Altium Designer安装目录下的System文件夹下复制两个文件出来，如下：

(1) Allegro2Altium.bat

(2) AllegroExportViews.txt

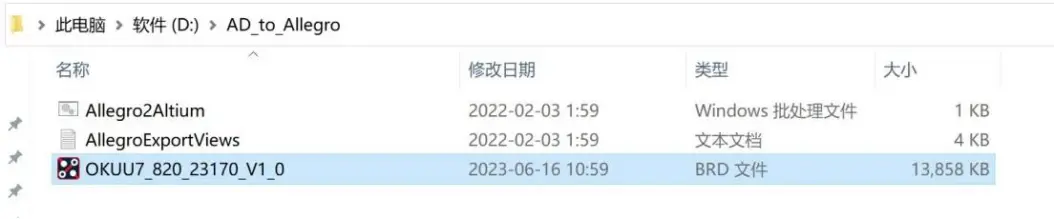

新建文件夹把两个文件和要转换的文件放在一起，在一个文件夹里，如下图4-6。

图4-6

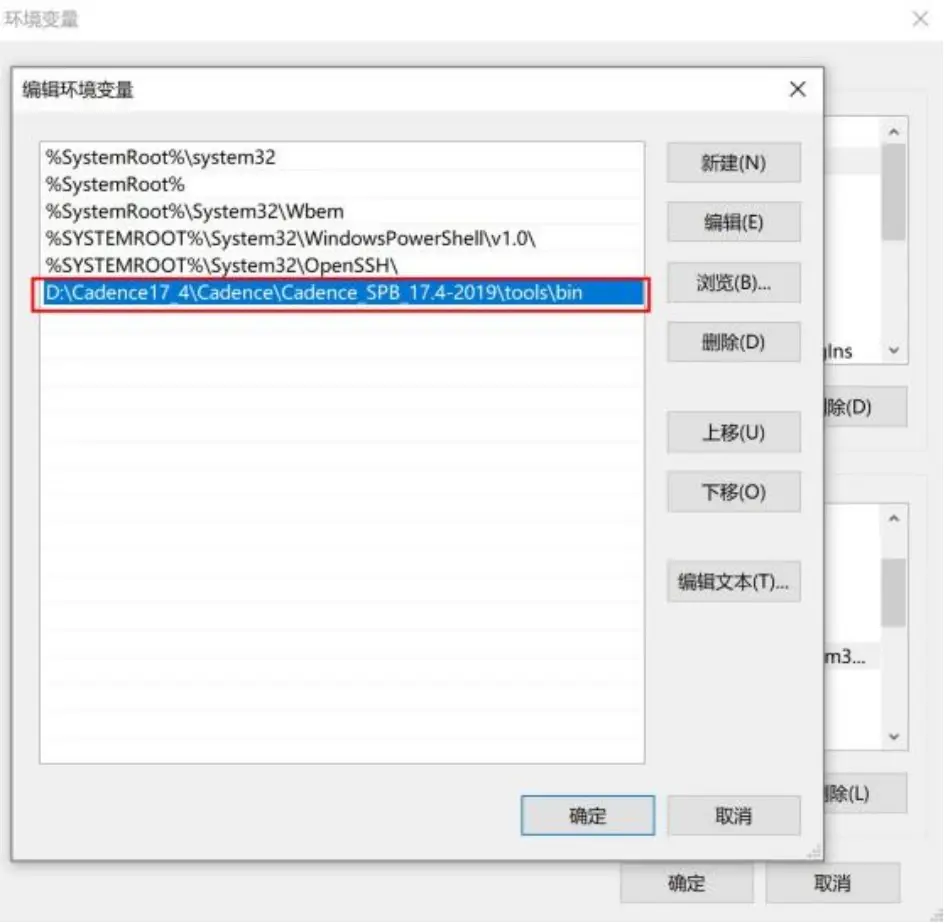

2、在系统环境变量中找到Path目录（图4-7）下，看看有没有Cadence安装文件下的tools\bin,这样一个环境变量。因为后续转换需要extracta.exe，这个工具，没有环境变量会报错。

图4-7

没有的话记得加进去，要不然会报错。

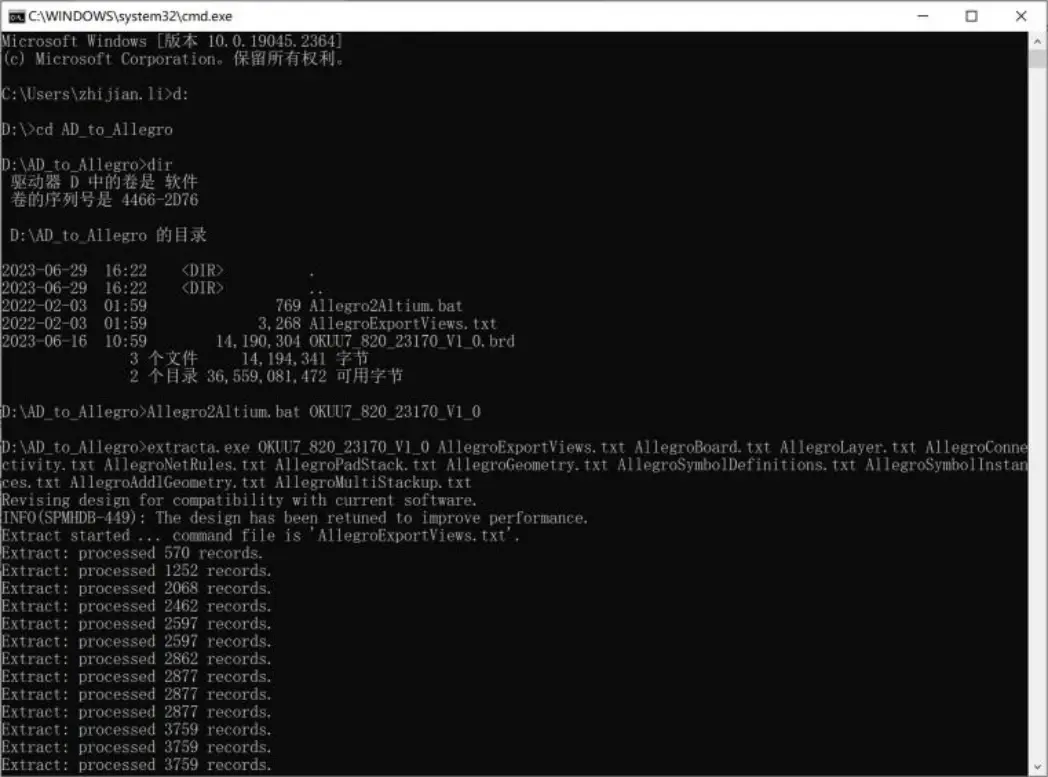

3、在cmd命令里找到要转化的文件所在文件夹，就是之前建好的那个，输入Allegro2Altium.bat +要转换的.brd，回车。

图4-8

出现这样的结果就是alg文件已经转换完成了，如下图4-9。

图4-9

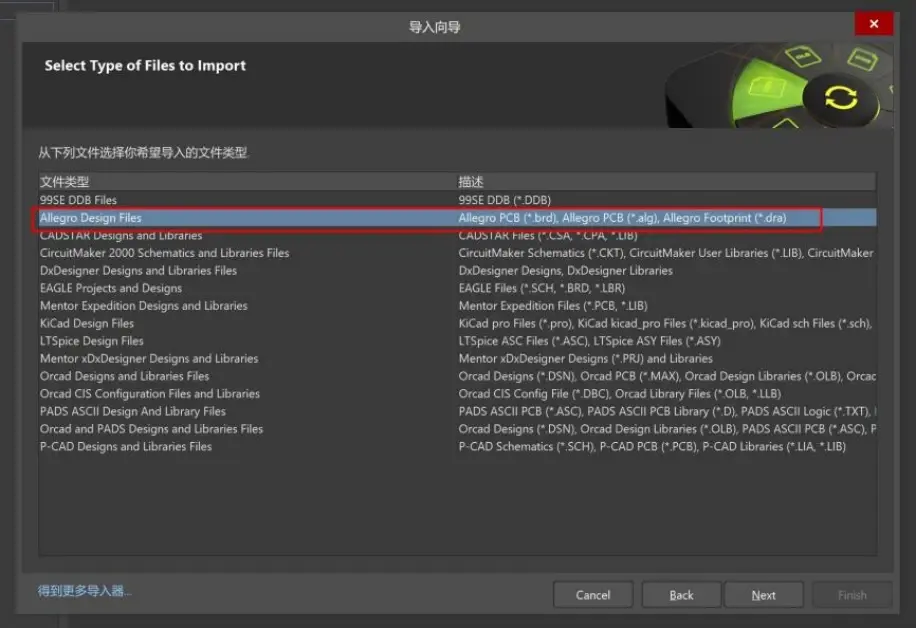

4、最后一步启动AD的导入向导，选中相应的alg文件导入即可，如图4-10是Allegro的PCB文件类型选择。

图4-10

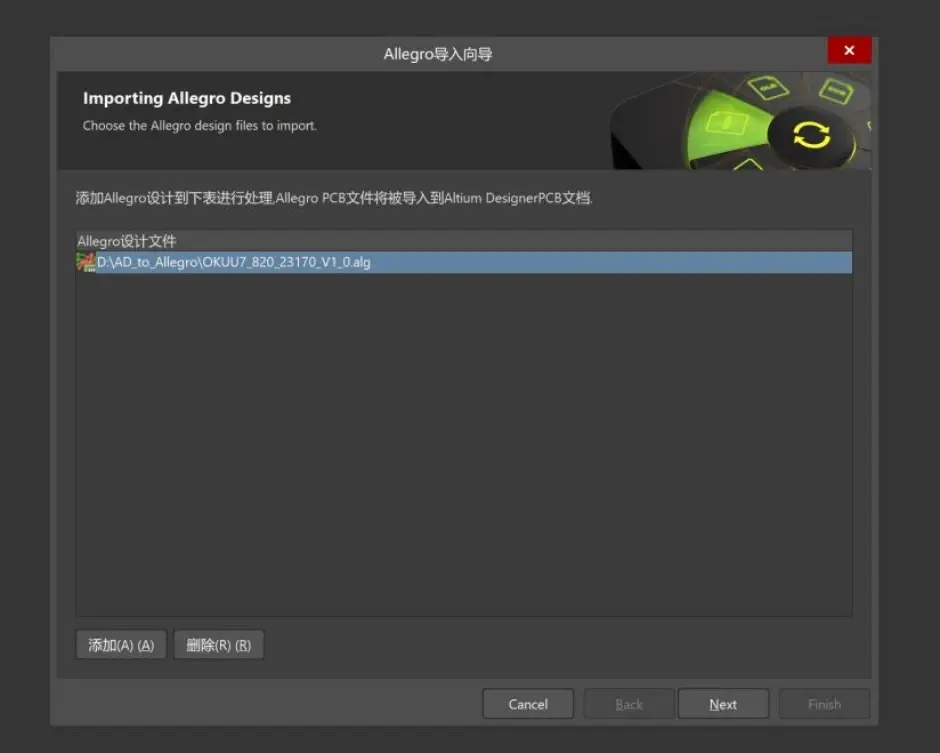

导入Allegro的alg文件，如图4-11。

图4-11

图4-12

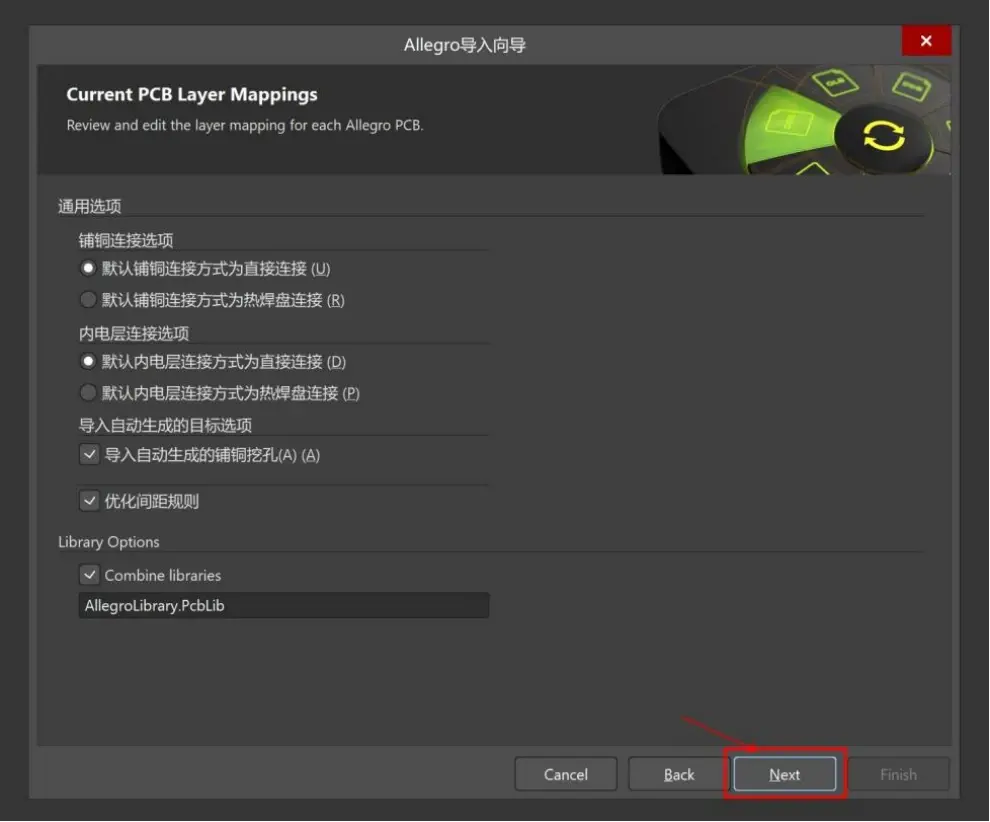

点击next下一步。

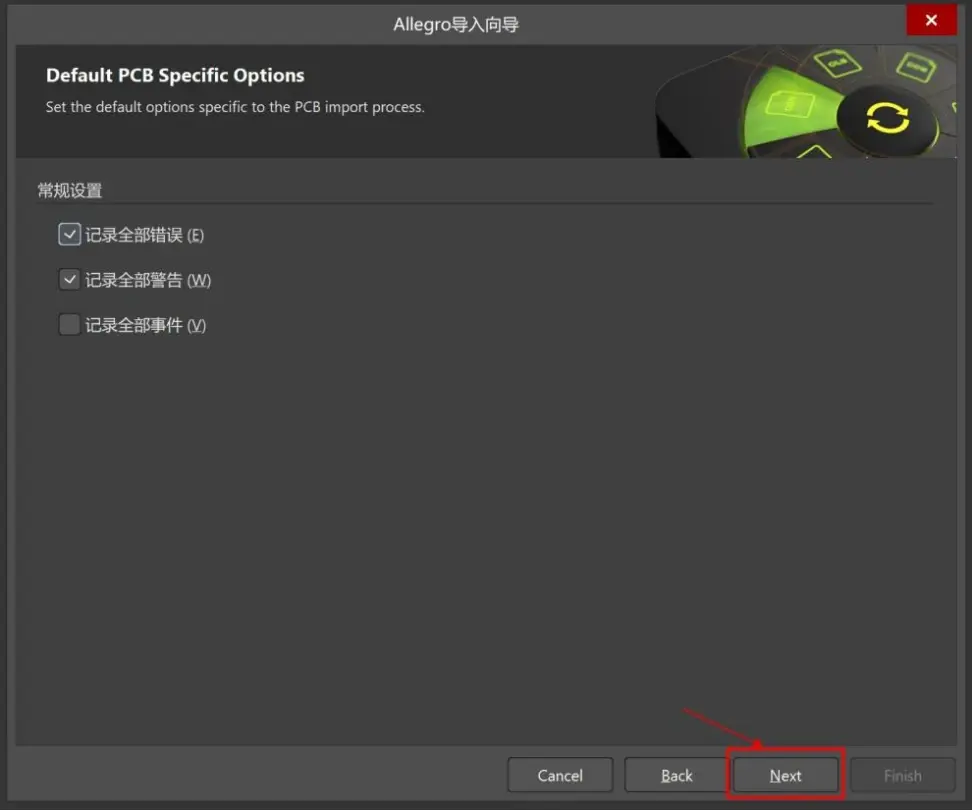

图4-13

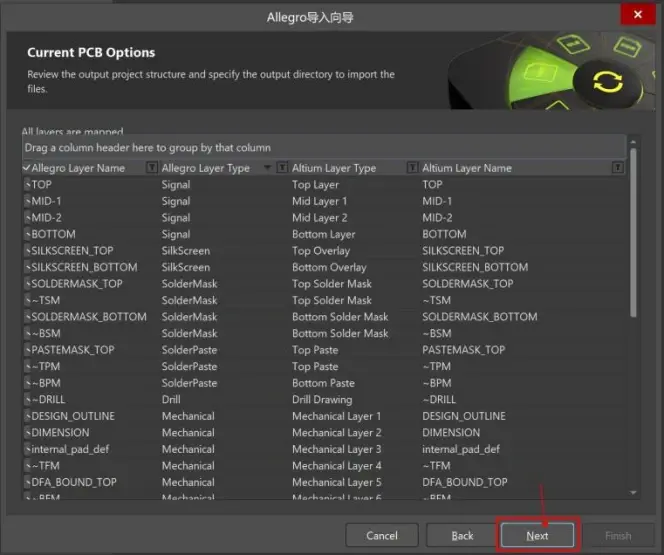

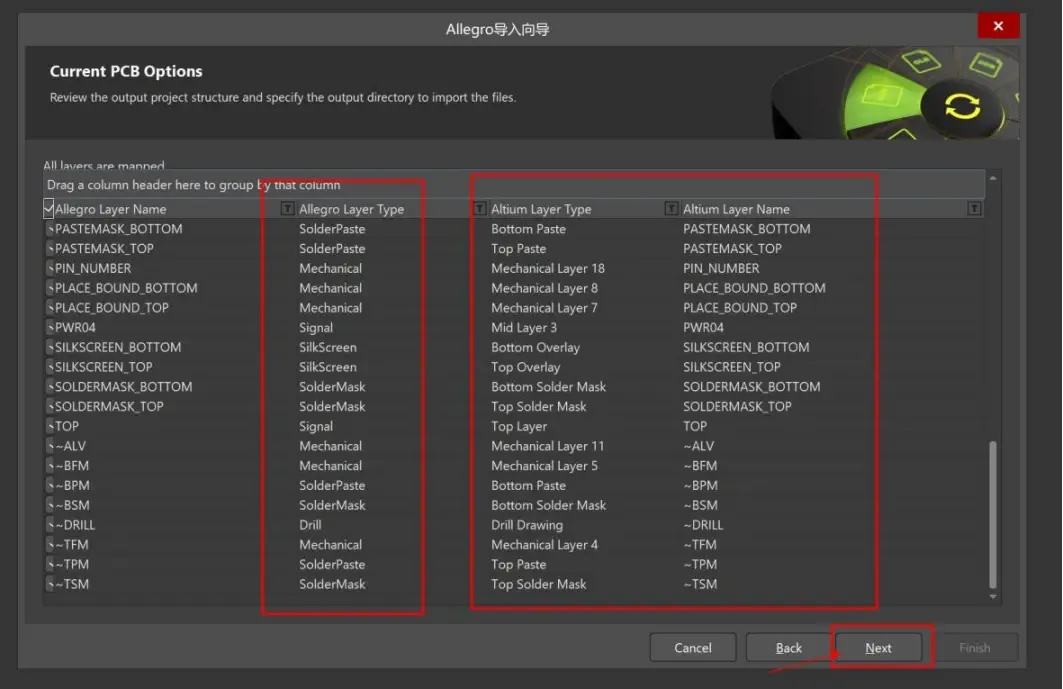

检查下层叠映射关系，图4-14。

图4-14

图4-15

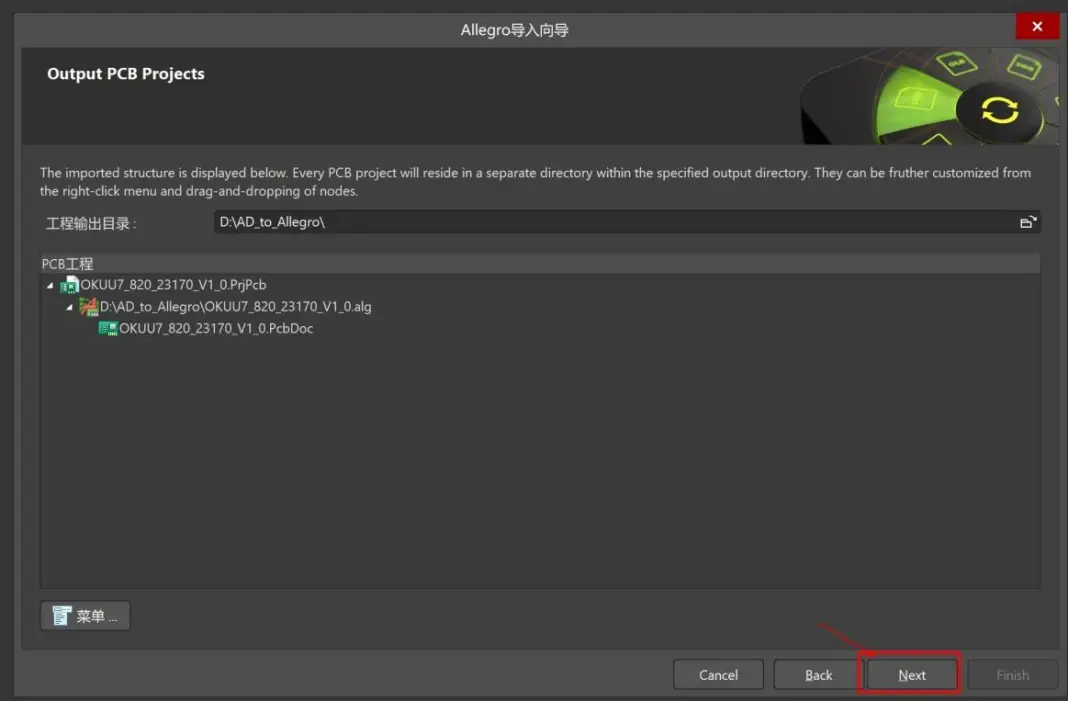

图4-15点击next，耐心等待生成.pcbdoc文件，看看结果。

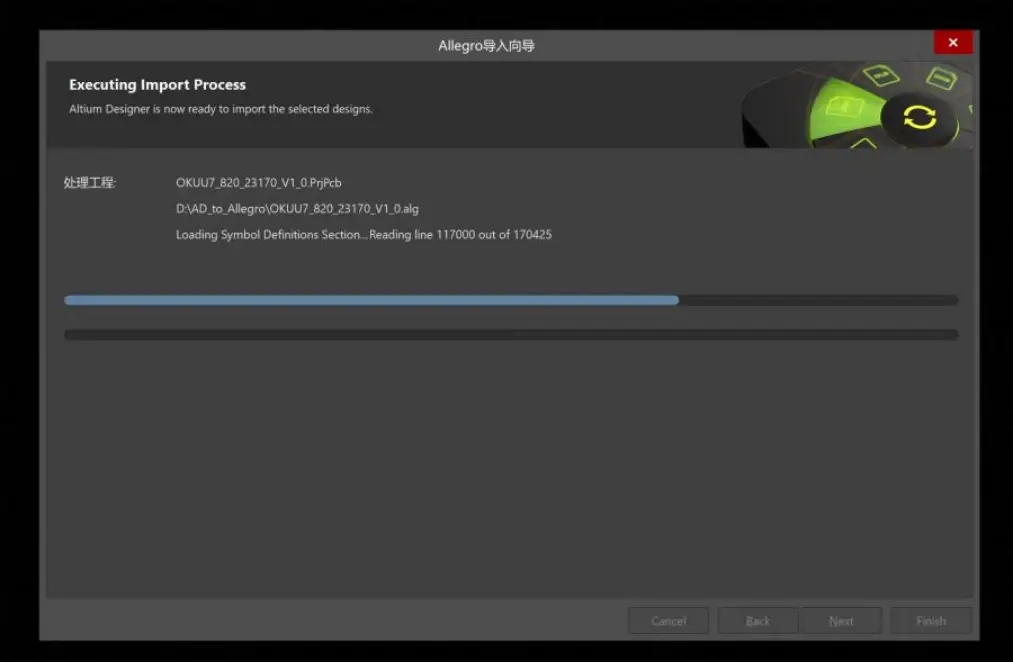

图4-16

图4-16转换进度，没有弹窗说明能正常转换。

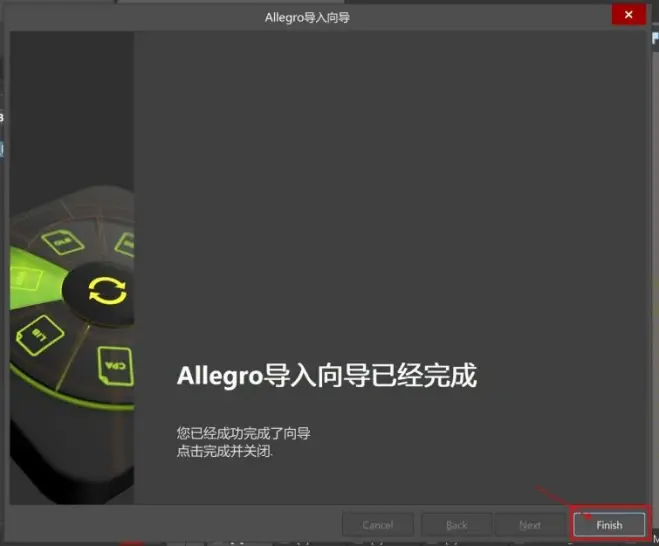

图4-17

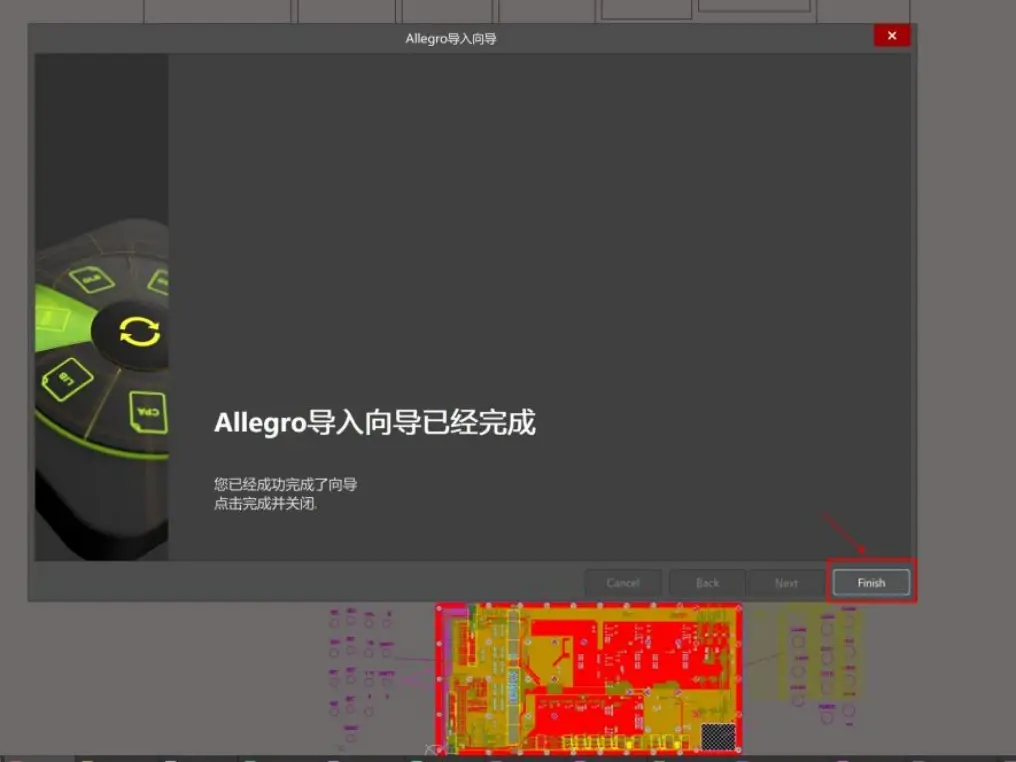

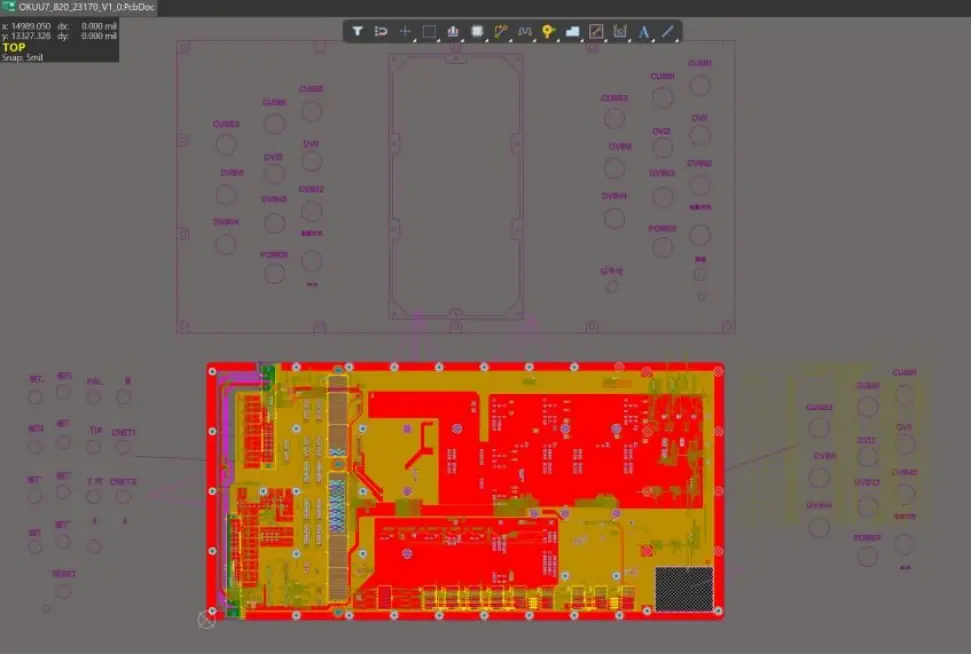

图4-17点击Finish，完成转换成功后的.pcbdoc AD文件，如下图4-18。

图4-18

五、总结分析

上述介绍了2种Allegro的brd文件转换AD格式文件比较顺利，成功率高的有效处理方法，这里介绍的2种方法，根据实际情况，主要还是针对AD低版本导入Allegro时遇到各种问题的解决对策，第2种方法操作步骤稍微多点，但是能避免转换时出现的一些失误，如果工程师电脑同时安装了高版本的的AD和Allegro软件，也可以尝试使用第1种方法直接转换，节省了些步骤；若转换过程不弹窗报错也是可以的。为了保证较高的转换成功率，建议还是使用第2种方法。

完
