电路仿真软件三大巨头：全面评测与使用心得

电路仿真，顾名思义就是设计好的电路图通过仿真软件进行实时模拟，模拟出实际功能，然后通过其分析改进，从而实现电路的优化设计。是EDA（电子设计自动化）的一部分。市面上有各种类型的仿真器，本文对三款十分具有代表性的电路仿真软件进行了详细介绍，希望能对大家有所帮助。

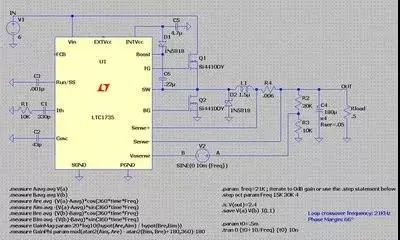

LTspice 电路仿真软件

LTspiceIV 是一款高性能Spice III 仿真器、电路图捕获和波形观测器，并为简化开关稳压器的仿真提供了改进和模型。

我们对Spice 所做的改进使得开关稳压器的仿真速度极快，较之标准的Spice 仿真器有了大幅度的提高，从而令用户只需区区几分钟便可完成大多数开关稳压器的波形观测。

这里可下载的内容包括用于80% 的凌力尔特开关稳压器的Spice 和Macro Model，200 多种运算放大器模型以及电阻器、晶体管和MOSFET 模型。

在电路图仿真过程中，其自带的模型往往不能满足需求，而大的芯片供应商都会提供免费的SPICE模型或者PSpice模型供下载，LTspice可以把这些模型导入LTSPICE中进行仿真。甚至一些厂商已经开始提供LTspice模型，直接支持LTspice的仿真。

这是其免费SPICE 电路仿真软件LTspice/SwitcherCADIII所做的一次重大更新。

这也是LTspice电路图仿真软件在欧洲，美国和澳大利亚，中国广为流传的根本原因。

LTspice IV 具有专为提升现有多内核处理器的利用率而设计的多线程求解器。另外，该软件还内置了新型SPARSE 矩阵求解器，这种求解器采用汇编语言，旨在接近现用FPU（浮点处理单元） 的理论浮点计算限值。当采用四核处理器时，LTspice IV 可将大中型电路的仿真速度提高3 倍，同等设置的精度，电路仿真时间远远小于PSpice的计算时间（本来你要等待3个小时，现在一个小时就结束了）。

功能强大而且免费使用仿真工具，何乐而不为呢？这里不是贬低pspice软件，cecaden的Pspice软件具有更加丰富的配置和应用，可以进行更加繁多的电路仿真和设置，因为大多数工程师不需要非常复杂的应用。

所以，免费的LTspice可以满足基本的应用。

ElectronicWorkbench

ElectronicWorkbench是一款电子电路仿真软件，可以进行各种电路工作演示，模拟各种电子电路，缩放显示的波形。ElectronicWorkbench是一款经典小巧，好用的模拟数字电路仿真软件。

有了ElectronicWorkbench，你不用购买昂贵的全套电子仪器，这里有：函数发生器、频谱仪、示波器、数字万用表…，只要先画好电路，连好电路与仪器的接线，设置好各仪器的参数，设好电源电压，接通电源即可。

它可以进行各种电路工作演示，可模拟各种电子电路，可以缩放显示的波形，可仿真数字电路、模拟（线性）电路及数字电路与模拟（线性）混合电路的工作点，如：波形、频率、周期、有效值等。

CadenceAllegro

Allegro提供了良好且交互的工作接口和强大完善的功能，和它前端产品Capture的结合，为当前高速、高密度、多层的复杂PCB设计布线提供了最完美解决方案。

Allegro拥有完善的Constraint设定，用户只须按要求设定好布线规则，在布线时不违反DRC就可以达到布线的设计要求，从而节约了烦琐的人工检查时间，提高了工作效率！更能够定义最小线宽或线长等参数以符合当今高速电路板布线的种种需求。
