Dell NX存储：双活配置手册

说明：

注：此文的中设计到目录、名称等可能前后不一，因文档分两次写入造成。请注意区别。



1）只配置复制则两台存储可实现主备，当主存储故障，可人工切换访问备存储的共享目录。2）配置命名空间加复制则可时间存储双活，即当其中一台存储故障，不影响业务。



步骤：

1.两台NX3240存储服务器初始化配置

2.搭建Windows Active Directory域控服务器

3.将两台NX3240存储服务器加入域中

4.配置复制

5.配置命名空间



一、NX3240存储服务器初始化

NX3240存储服务器初始化参考《NX3240部署文档》



二、域控服务器搭建

如客户有现有域控制器，则可使用现有域控，没有的话需要搭建域控服务器，域控服务器支持双活集群配置，此文档略。

2.1角色安装

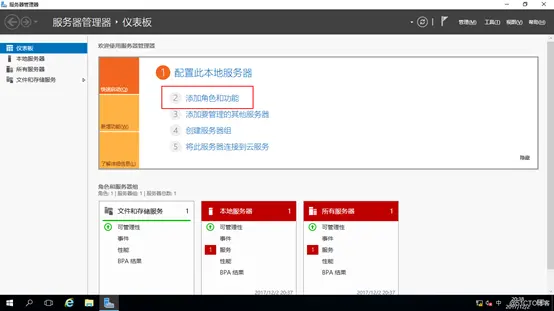

在需要安装AD域控制器的电脑上打开服务器管理器，点击“添加角色和功能”

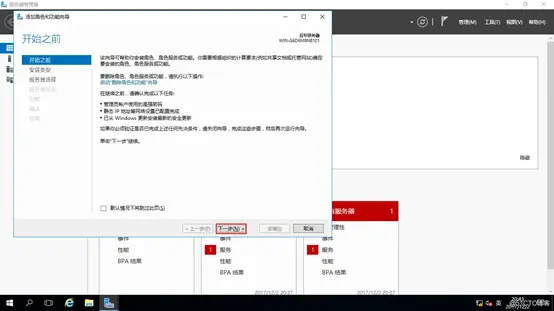

打开“添加角色和功能向导”，点击“下一步”

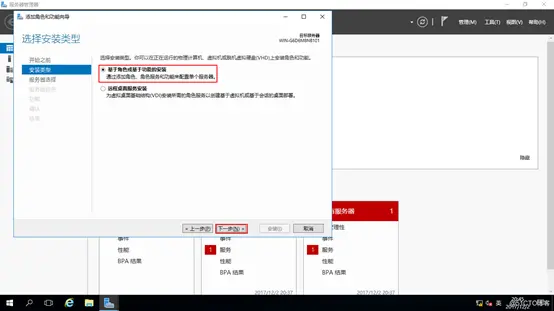

安装类型选择“基于角色或基于功能的安装”，点击“下一步”

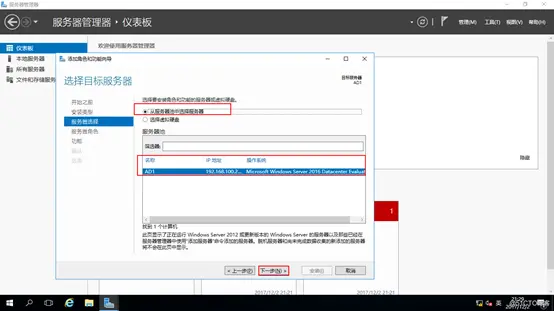

服务器选择“从服务器池中选择服务器”，再选中池中的本地服务器，点击“下一步”

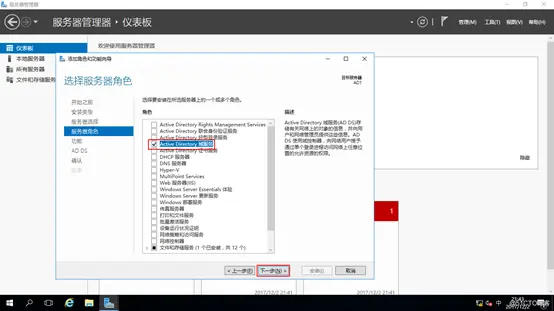

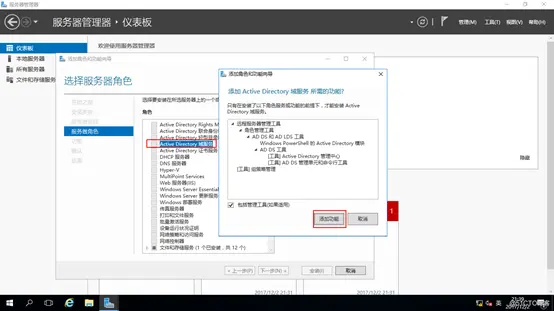

服务器角色选择“Active Directory域服务”，会弹出“添加Active Directory域服务所需的功能？”，点击“添加功能”

服务器角色选择“Active Directory域服务”之后，点击“下一步”

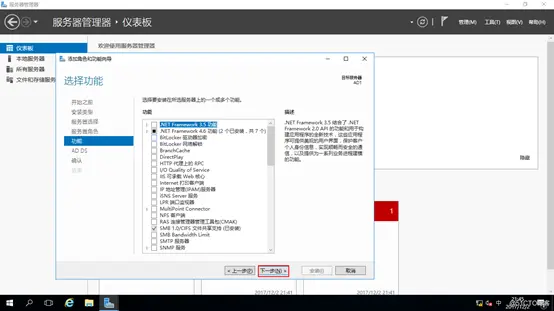

点击“下一步”

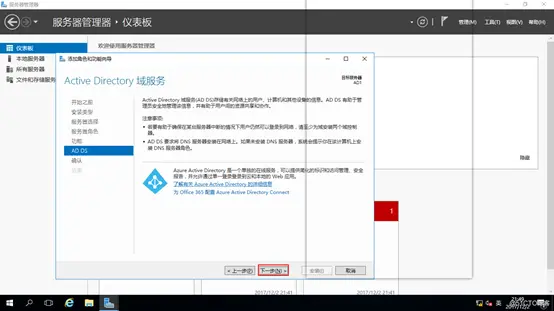

点击“下一步”

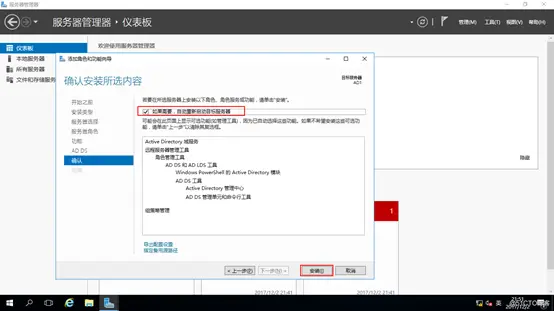

确认这里把“如果需要，自动重新启动目标服务器”打勾，点“安装”

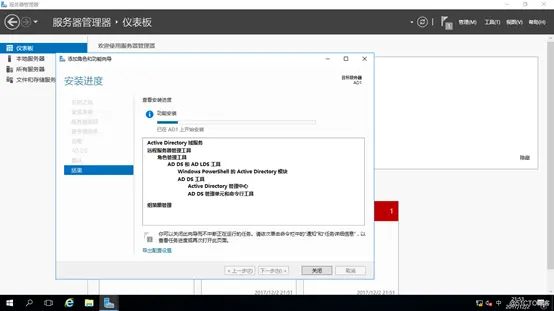

正在安装

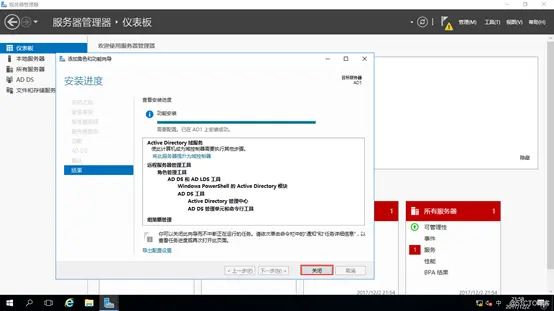

Active Directory域服务角色安装完成，点“关闭”



2.2运行部署向导

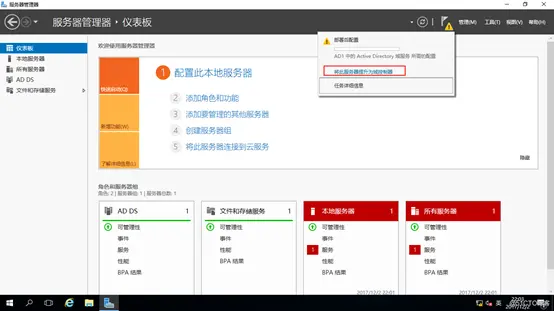

运行AD DS（Active Directory域服务的简称）部署向导，打开本地服务器的服务器管理器，点“通知”-“将此服务器提升为域控制器”

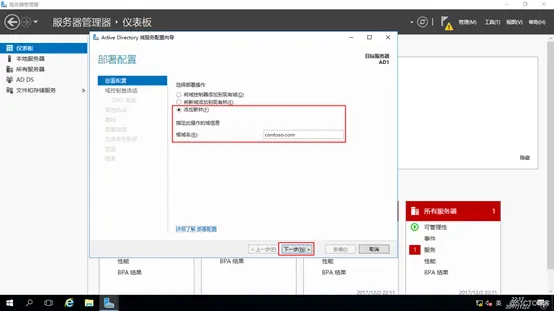

打开AD DS的部署向导，由于我们这里是部署新的AD控制器，所以部署配置选择“添加新林”，把“根域名”设置成“joyoutech.com”，点击“下一步

解释：

将域控制器添加到现有域：在现有的域控制器中添加新的域控制器

将新域添加到现有林：在现有的林中新建域，与林中现有的域不同

添加新林：在没有林的情况下新建林

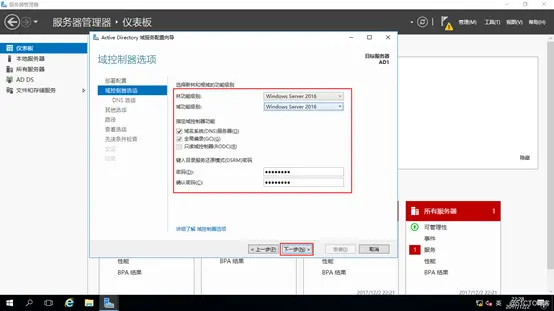

域控制器选项：

林功能级别（包含Windows Server 2008到Windows Server 2016级别都有）：Windows Server 2016

域功能级别（只包含Windows Server 2016域功能）：Windows Server 2016

指定域控制器功能：默认

键入目录服务还原模式（DSRM）密码（自己设置复杂性密码）：********

点击“下一步”

点击“下一步”

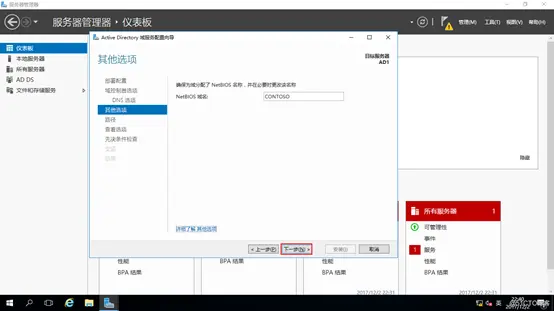

点击“下一步”

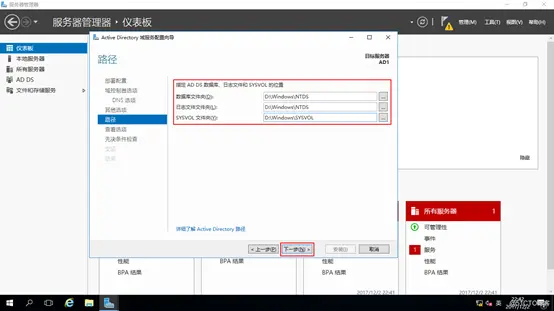

AD DS的数据库、日志文件和SYSVOL的位置我们指定在D盘目录下，当然也可以默认，为了安全起见我们还是放D盘，点击“下一步”

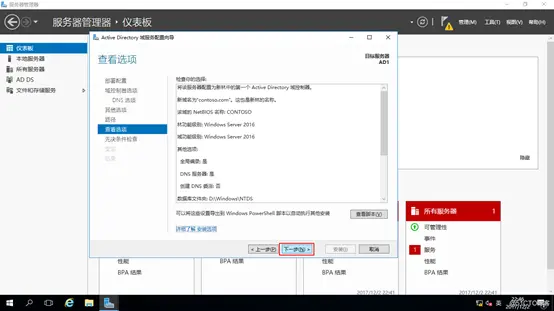

点击“下一步”

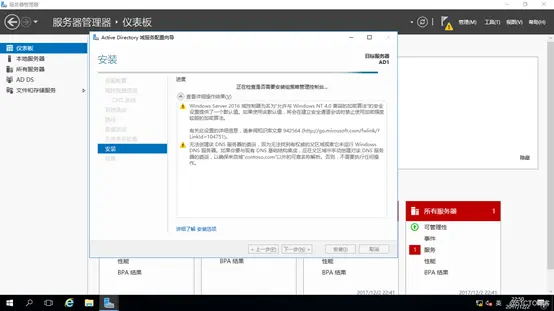

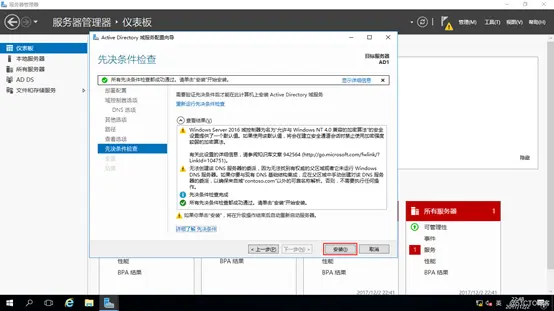

先决条件检查通过，点击“安装”，如果不通过请根据提示查看原因

正在进行自动部署，部署完成后会自动重启服务器

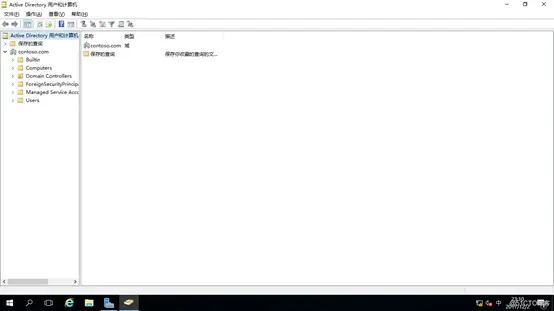

AD域控制器部署完成，打开“服务器管理器”>“工具”>“Active Directory用户和计算机”

就可以看到我们刚才部署好的域，这样一个完整的域就部署完成了

三、NX3240存储服务器加入域中

3.1配置网络

在NX3240存储服务器网卡添加DNS，如无DNS服务器可使用域控制器IP地址作为DNS。

3.2加入域

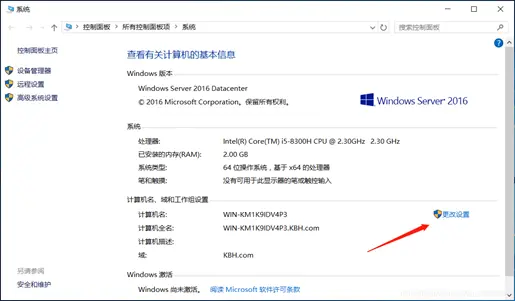

打开系统点击更改设置

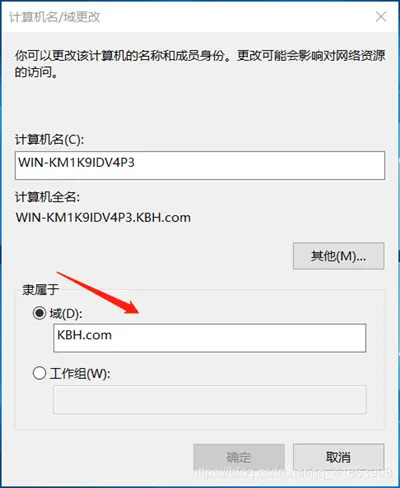

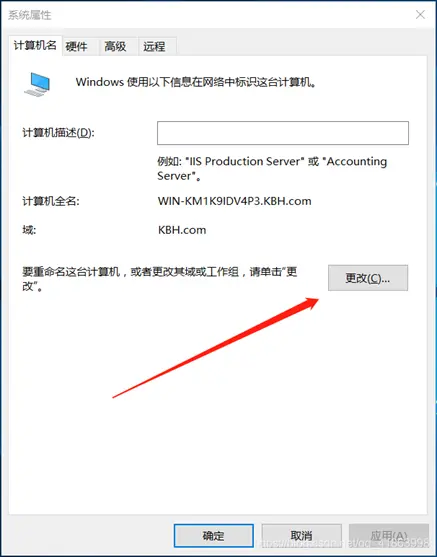

在系统属性下面的计算机名选项点击更改

开始加入到域



点击确定后提示需要重启服务器，点击确定重启服务器。



四、命名空间

创建命名空间

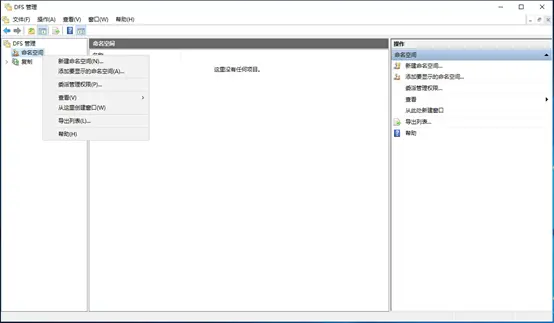

登录主NS4320存储服务器，点击“开始菜单”>“Windows管理工具”>“DFS Management”，右键“命名空间”，点击“新建命名空间”

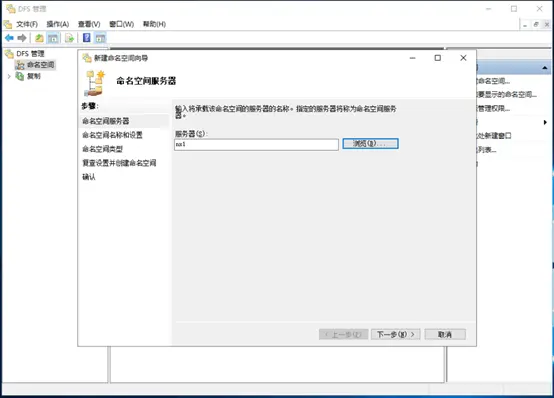

从域中选择服务器

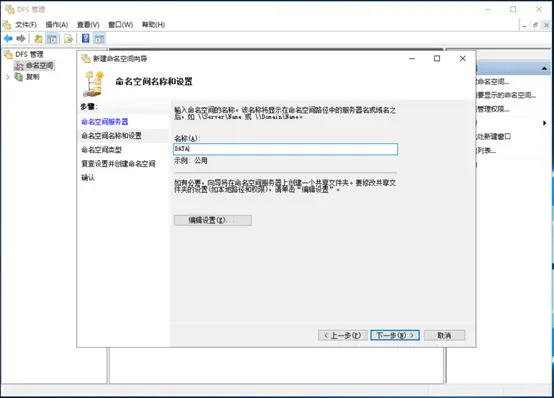

输入名称，点击“编辑设置”按钮

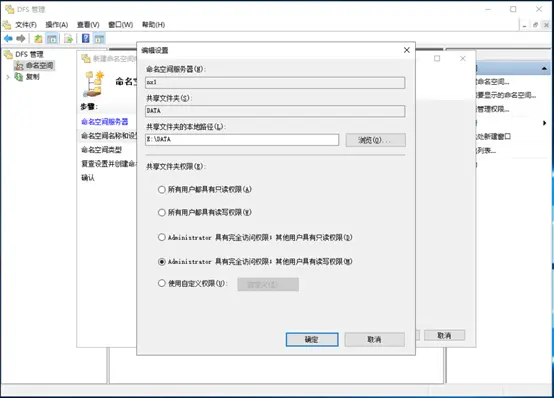

点击“浏览”选择“共享文件的本地路径”，选择共享文件夹权限，点击“确定”按钮

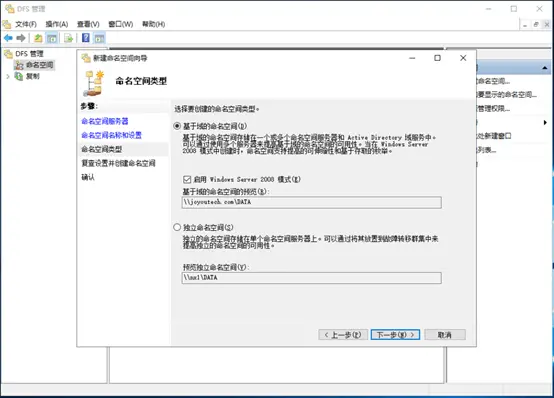

选择“基于域的命名空间”，点击“下一步”

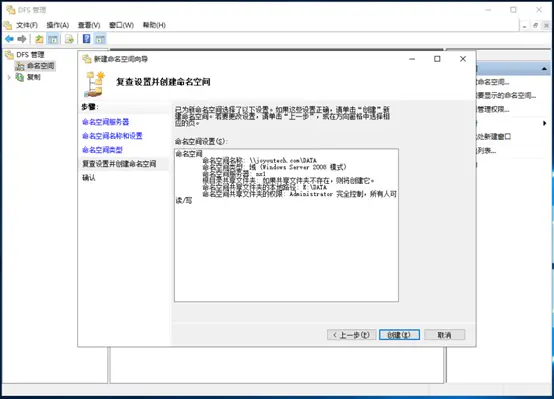

点击“创建”按钮

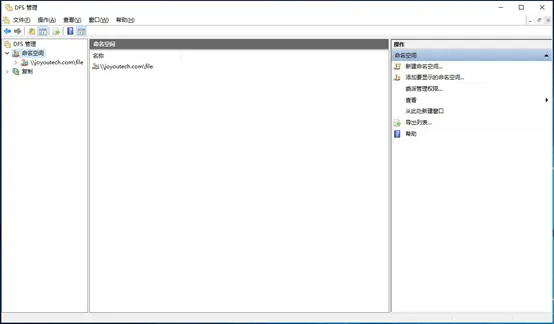

完成创建

添加命名空间服务器

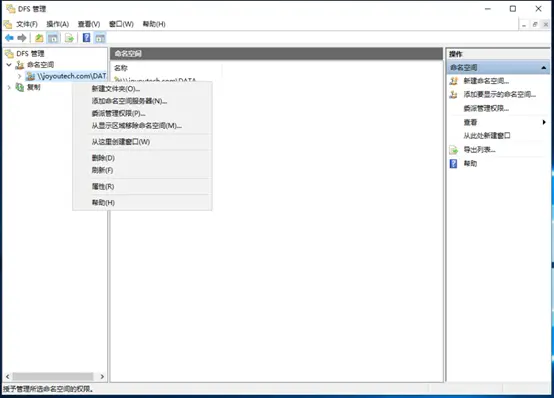

右键命名空间，点击“添加命名空间服务器”

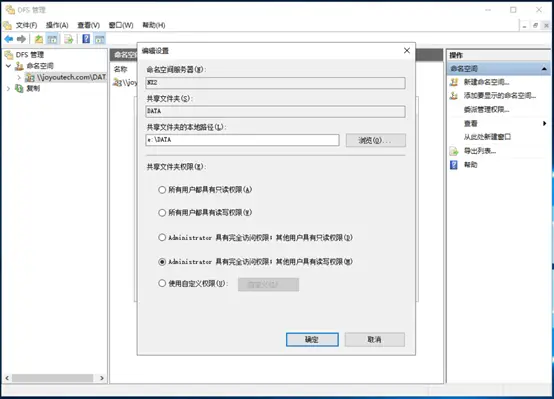

从域中选择NX2服务器，点击“编辑设置”按钮

创建或选择共享文件夹的本地目录

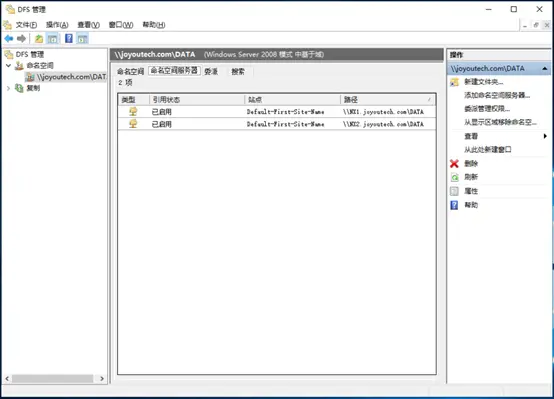

查看命名空间服务器已变为两台

新建文件夹

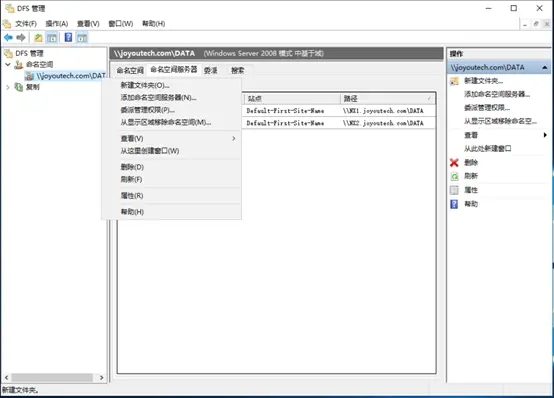

右键命名空间，点击“新建文件夹”



此时，访问共享文件可直接使用域名加命名空间名称，而不需要确认存储服务器主机ip或名称，例如：\\joyoutech.com\data\

五、配置复制

说明：

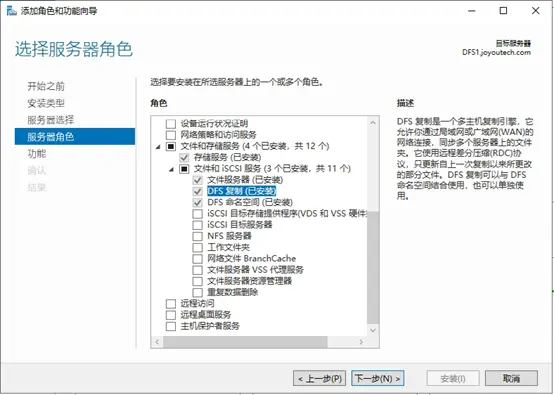

DFS Management在NX3240为默认安装服务，标准Windows Server可“添加角色和功能”添加。

复制配置完成后，客户端写入主存储数据，主存储将文件同步到备存储。

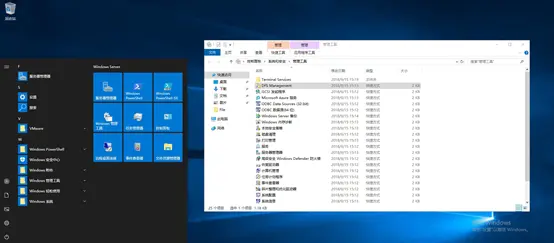

登录主NS4320存储服务器，点击“开始菜单”>“Windows管理工具”>“DFS Management”

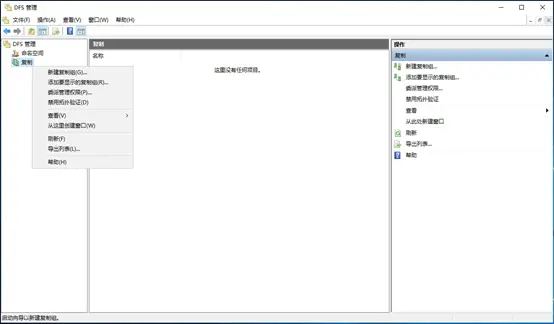

选择复制，右键“新建复制组”

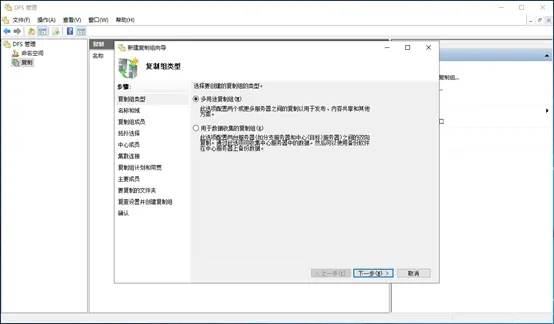

选择“多用途复制”，点击“下一步”

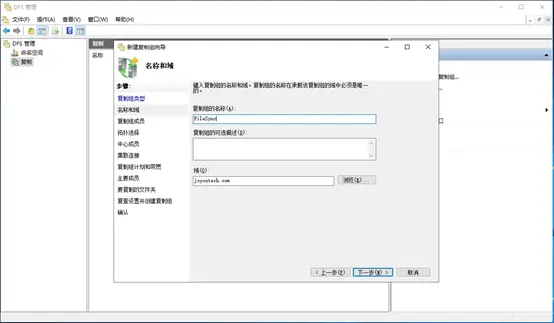

输入复制组名称，点击“下一步”

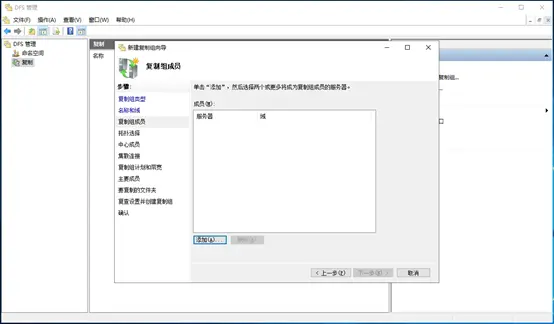

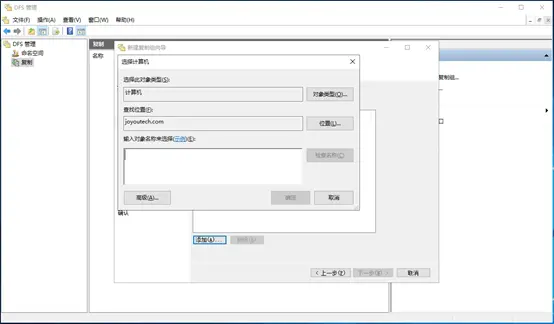

点击“添加”按钮

点击“高级”按钮

点击“立即查找”按钮

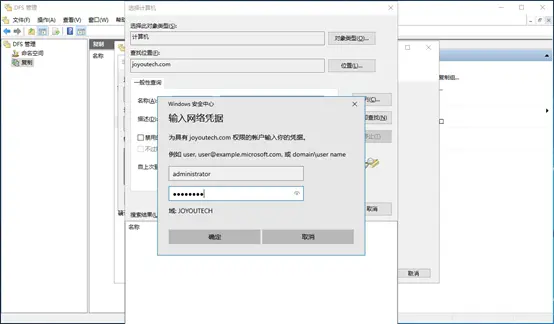

输入域控制器的用户名密码，点击“确定”按钮

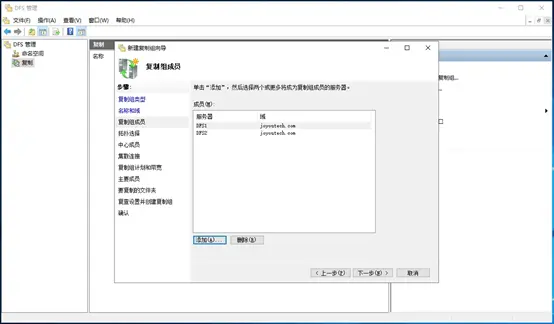

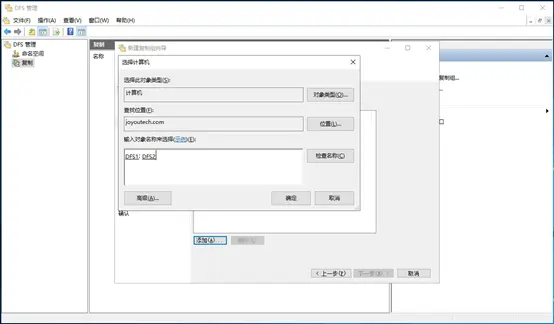

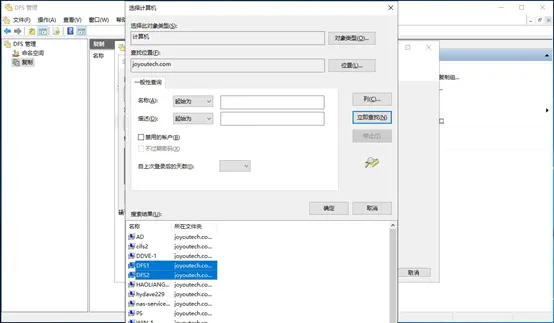

选择两台NX3240存储服务器，点击“确定”按钮

点击“确定”按钮

点击“下一步”

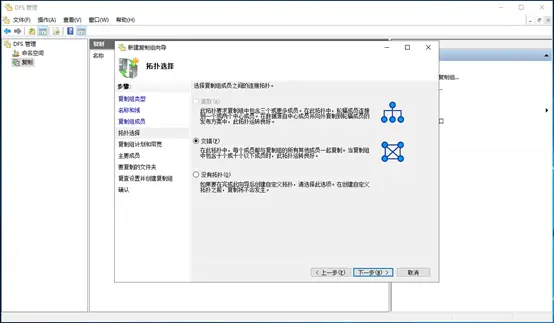

选择“交错”，点击“下一步”

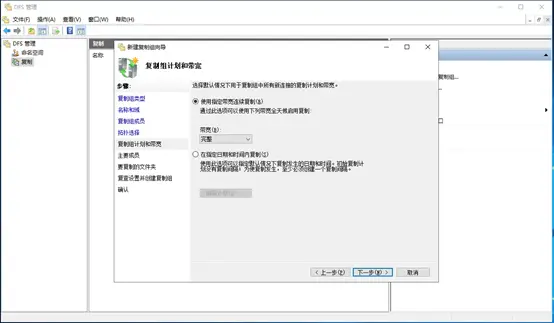

选择“使用制定带宽连续复制”，带宽可选择限制或完整，点击“下一步”

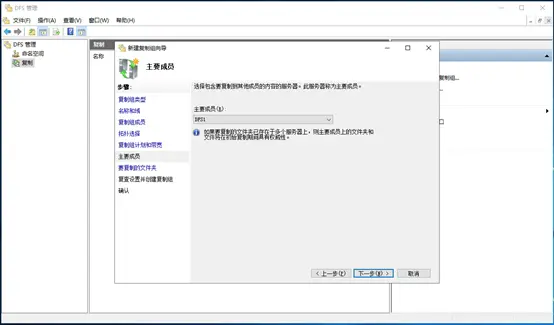

选择主存储，点击“下一步”

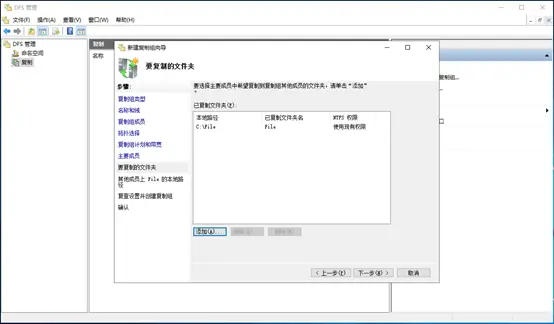

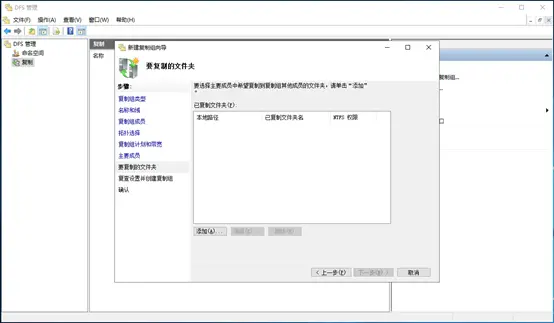

点击“添加”按钮

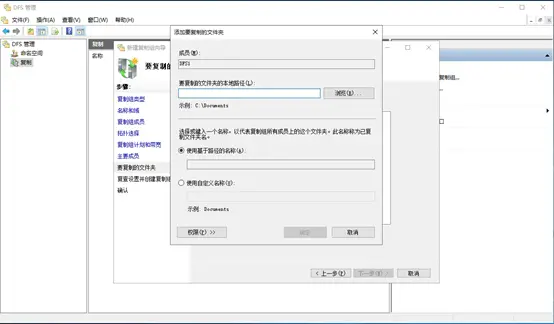

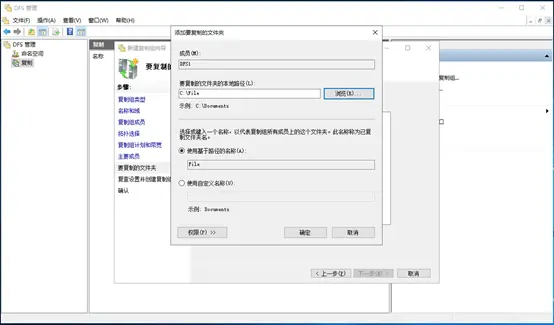

点击“浏览”

选择共享文件目录

点击“确定”

点击“下一步”

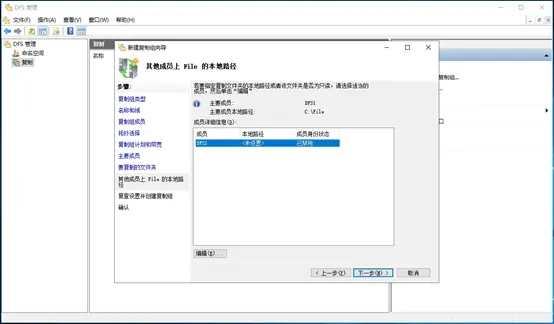

点击“编辑”按钮

选择备存储共享文件目录，点击“确定”

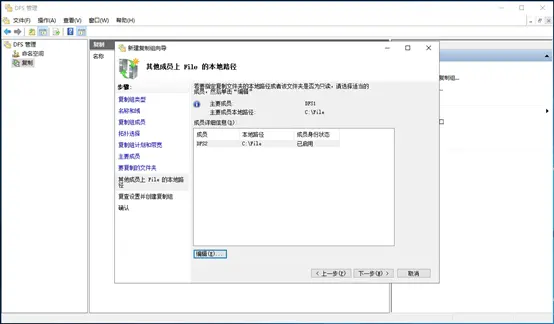

点击“下一步”

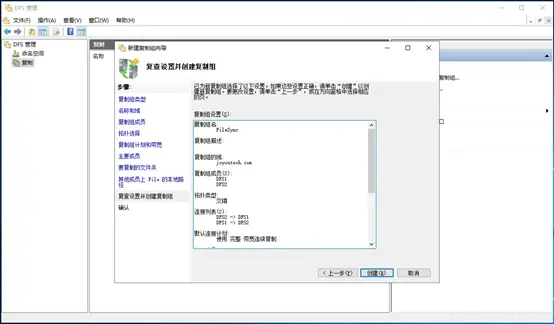

点击“创建”按钮

点击“关闭”按钮

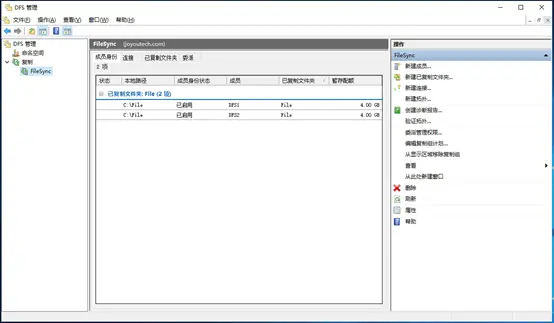

复制配置完成



配置完成后可实现存储双活，即，访问//joyoutech.com/data，数据会存储到两台存储上，当其中一台存储故障，不影响数据访问
