Mentor Xpedition：原理图设计基础操作

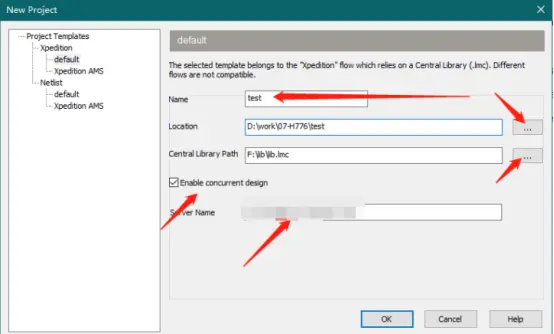

1、新建工程；开始→打开designer VX.2.10→File→Project→Name处填项目名称→Location处填项目保存路径→Central Library Path处浏览到中心库路径 .lmc文件→勾选Enable concurrent design允许原理图多人协作→Server name填自己计算机全名XXXX；



2、中英文切换：Setup→Setting→Advanced→Language→English；需更改为英文，统一标准；



3、新建board和Sheet；File→New→Board，同理File→New→Sheet；选种board1和Sheet右键可以Rename和delete；

4、设置board大小\添加borders模板；Property→Drawing Size→修改大小；Sheet空白处右键→Insert Boarder→A2 Landscape→Border symbol for first sheet和Border symbol for next sheet→change选种模块tran1→OK→apply→OK（必须添加borders模板，不然交叉参考Cross Reference无法显示）→Tools→Update Other Objects生成sheet页码



5、生成交叉参考（跳转符）：必须在4步骤完成后生成跳转符，Tools→Update Other Objects生成sheet页码→Setup→Setting→Tools→Cross Reference→Annotation Format for Links改成$(sheet_number)；Tools→Cross Reference→Project,生成交叉参考（跳转符）；









6、自动备份设置；Setup→Setting→Project Backup→AutoSave→interval→改成15分钟备份一次→OK→OK；备份文件保持在当前项目文件中Project Backup中；



7、工程文件的备份，移动，清理数据的操作：开始→打开→Job MGMT Wizard VX.2.10

一、Copy→下一步→选种要Copy的工程→下一步→指定备份路径→修改工程名称，不勾选Copy non-essential files→完成→Close；

二、同理Move/Rename，移动和重命名操作后，原文件消失；

三、同理Cleanup，邮件外发前和最终归档时，必须操作此步骤，清理垃圾减少数据量；





8、项目崩溃修复：开始→打开→iCBD Project Backup VX.2.10→选择要修复的工程.prj文件→找到最新时间的备份文件→点击Repair Project→OK→在本项目文件的Project Backup中找到修改好的文件→



9、原路图模板创建工程：把配置好的文件：服务器地址XXXX→放到本地下面路径

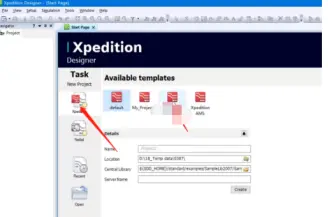

C:\MentorGraphics\EEVX.2.10\SDD_HOME\standard\templates\dxdesigner\expedition→重新打开designer VX.2.10→点击Task下面的Xpedition→右边点击TRANSSION模块→命名后创建工程；

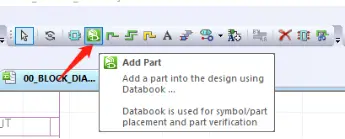

10、原理图器件放置和位号更改：打开Add Part→选种Part View（统一在这一栏里面搜索器件）→有三种方式放置Part，一、双击器件可以放到sheet里面；二、一致按着右边图形拖动到sheet里面；三、建议在Slot中，打开+号，双击下面数字放入sheet中，这样带part的PIN序显示；选择器件，右侧properties 更改位号；



11、原理图器件更换：选种器件→右键→Replace Symbol/Part→打开Add Part→找到要更换的器件→Replace；



12、原理图单位和格点（Grid）：单位Setup→Setting→Schematic Editor→Unit→inches（英寸）;格点设置为0.05in或者0.1in；



13、替换器件保存位号不消失：选种器件→右键→Replace Symbol/Part→勾选Preserve “Ref Designor”
