MATLAB数学建模实战：快速解决玉米拼图问题

~~当然整个建模到出结果花了我8个小时时间.......~~

cut-off

看到GM的这期视频里的玉米拼图，我发现这个结构还是比较简单的，应该可以用比较简单的数学模型建模出来然后求解，正好回顾一下去年学的数值最优化课程。

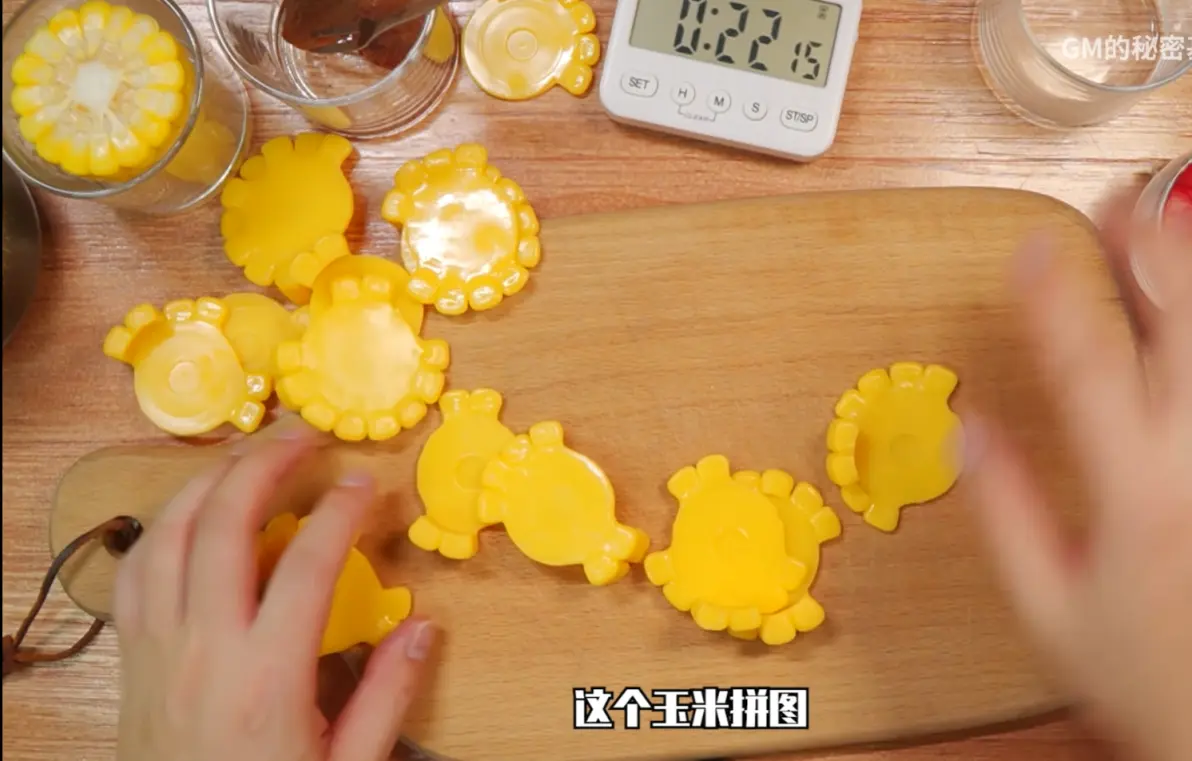

视频中玉米拼图部分截图

当然我手头并没有这个拼图，所以一共要分为根据GM的视频推测出玉米拼图的具体结构，按照结构来进行数学建模，求解模型并转换回到拼图结果三个部分。

这里略去玉米拼图的介绍（包括转换为二维拼图的部分），还请先看完GM的这期视频后再来看后面的部分。

拼图结构

视频并没有直接呈现出每块拼图的结构，但是还是能够通过GM拼图的过程（有剪辑），以及其给出的二维的结果（有一个小错误，实际是完全铺满的），来推断出来每个拼图块的具体结构。

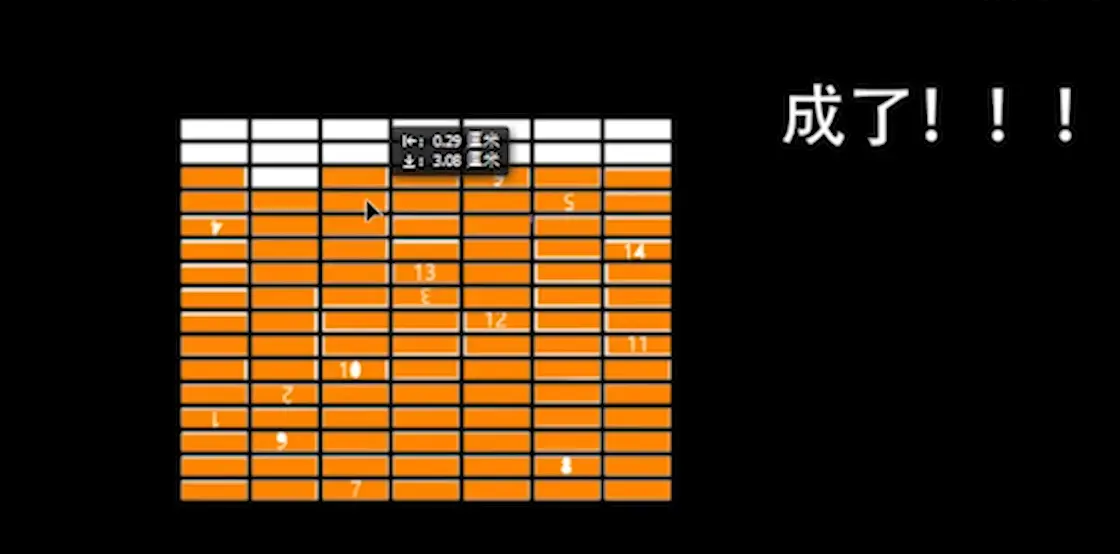

二维的结果，没有做颜色区分所以还是不知道具体结构

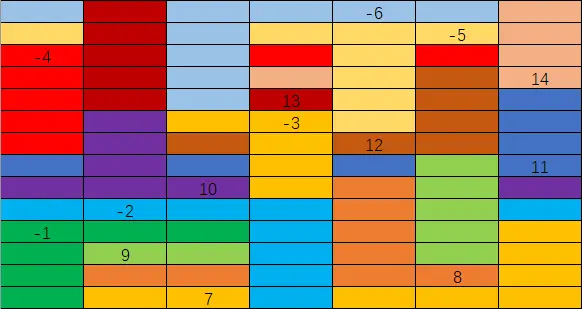

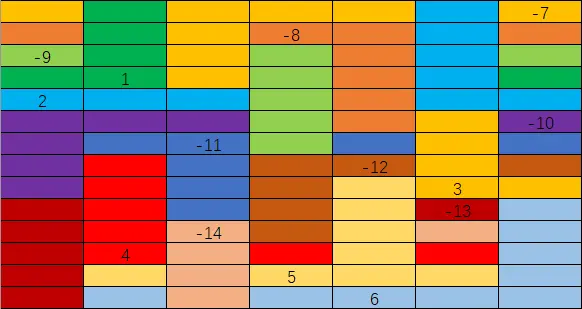

根据视频推测出来的具体结构

这里就不讲具体的推测过程了，整体不是很难但是也需要一些逻辑推导，~~这也是一个puzzle呢~~

值得注意的是，这里水平的一格对应了实际拼图中的两颗玉米粒，这是由于实际拼图都是两个两个玉米粒在一起的。

建模部分

这里每个玉米片的状态是有限的，并且不算特别多，所以会比较好建模。

这里需要让玉米片平铺整个平面，自然需要计算某一个位置的玉米粒的数目（这里以拼图中的两颗玉米粒为一个）。由上，对于给定的一块玉米片（i），其处于某一个状态（j，例如在第1层，旋转了2个单位，正向朝向）时，在位置（α，β）处的玉米粒数目我们是可以知道的，记为：

将不同状态的结果写到一起，应该满足这样的关系：

而考虑所有的拼图贡献，最终处于位置（α，β）处的玉米粒数目应该将其加起来：

这样全部铺满则需要对于所有的（α，β），上结果都为 1，也就是：

上述状态的选择可以使用变量来实现，这里使用这样的方法：

把某个玉米片（i）是否处于一个状态（j）记为 Pij，Pij=1 表示其处于这个状态，而 Pij=0 表示不处于这个状态。这样上述状态选择就可以使用乘积求和的方式来表示：

其实就是将其建模成0-1整型规划问题，是数学建模中非常常见的模型

则上述拼图问题就是寻找合适的一组 {Pij}，使得其满足：

当然这里 Pij 还需满足一些约束条件，一个是每个玉米片只能选择一种状态（这是所有0-1整型规划问题都要求的），也就是对于某个固定的 i，对于所有的 j，Pij 有且只有一个为1（其余都为0），可以写成等价的公式形式（其和为1）：

还有一点是对于这个拼图，每一层都只能有一个玉米片，并且层数刚好等于玉米片数（都为14），也就是每层都有且只有一个玉米片，即在同一层的 Pij 中也有且只有一个为1：

其中 l 表示层数，k 为与层数无关的角标，这里意思就是对相同层数内的 Pij 的一个求和。

这样整个模型就构造完成了，剩下的是所有状态下 Y 的计算了。

在开始之前先确定所有的状态数，一般来说，对于一个玉米片，其可以处于上下共14层，旋转一共7个单位（以两颗玉米为一个单位），以及正反2种，共196种状态。

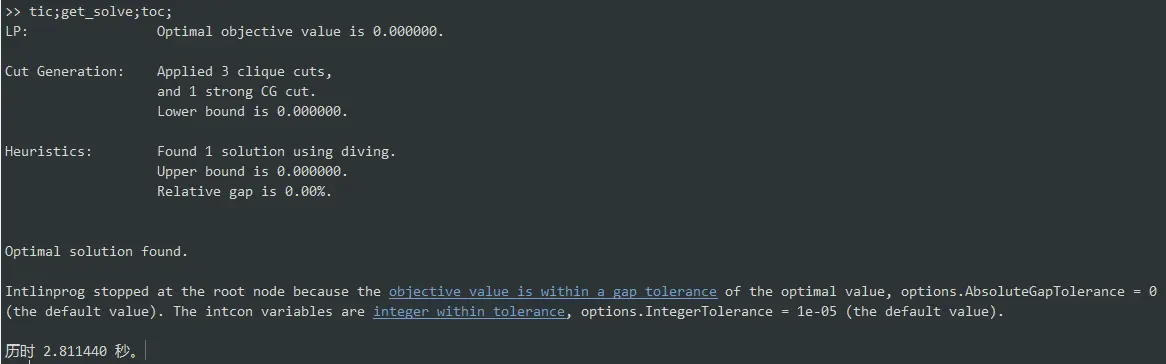

再考虑到一共有14个玉米片，所以变量 Pij 的数目就一共有2744个。这个数目当然不可能穷举求解，不过现代的整型线性规划求解器（这是一个整型线性规划问题）求解这种规模的问题还是很轻松的。

Y 的计算

这里将 Y 写成矩阵的形式，这样矩阵的行和列就能表示位置（α，β），例如上图中的玉米片7，（在第1层，旋转0单位，正向，其中认为数字编号在第一列是没有旋转）写成矩阵形式就有：

其中是倒过来的原因是矩阵行数是从上往下的，而拼图中是从下往上的，为了保证数值是一致的所以展现出来是倒过来的。

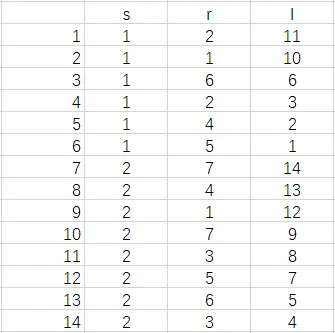

整体的角标 j 也拆成了三个（s, r, l），其中 s 表示朝向为正（1）或反（2），r 表示旋转的次数（r-1），l 表示所在层数（l）。

使用矩阵后，拼图反向的操作可以通过将矩阵旋转180度（rot90(Y,2)）实现（此时层数有一定问题，需要上下平移一定行数）；拼图的旋转可以通过矩阵列方向的循环平移（cricshift(A,r-1,2)）来实现；而层数直接通过选取矩阵的一部分来实现。

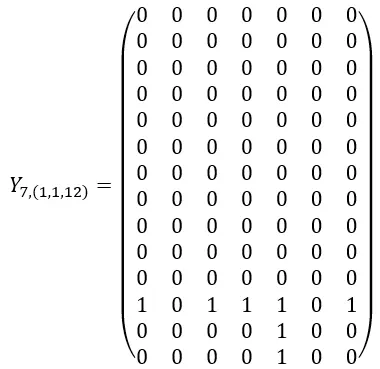

这样在某些层数时有些拼图的一部分可能会超出矩阵（例如上第7块拼图的在超过11层后，如 Y7,(1,1,12) ），这里直接将这一部分丢掉，由于最终要求完全铺满，所以这种丢掉了一部分的状态一定不满足要求，所以不会是最终的解，符合要求。

转换为标准的线性规划问题

这里需要将上述模型转换为matlab能够接受的标准形式：

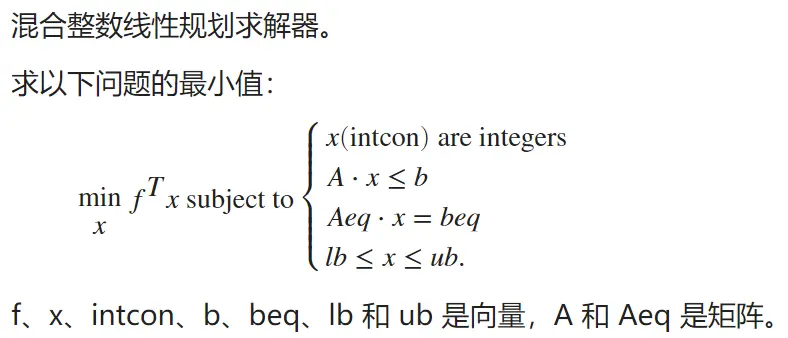

matlab的混合整数线性规划求解器使用说明

其中变量 x 就是本文的 Pij，只需将 Pij 重新排列（reshape）成一维向量即可，使用第三个等式约束，则需要构造出矩阵 Aeq，beq。

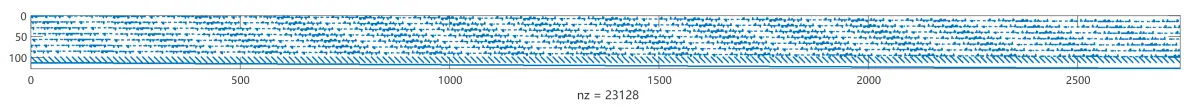

这里略去具体的步骤，仅说明一下这里 Pij 重新排列的顺序依次是：玉米片编号（i），正反向编号（s），旋转编号（r），层数编号（l）；Aeq 的每行依次对应的约束是：位置（α，β）处的玉米粒数（顺序不影响结果，程序先排列的行数，共7*14=98行），每个玉米片的状态选择约束（14行），每层只有一个玉米片约束（14行）；beq 全为 1。
